USB host, USB device, LAN, Wireless LAN (опция)
Полоса пропускания/частота дискр.:
250 МГц/1.25 ГГц/сек
:
для осциллографов Rohde & Schwarz RTH1002
Типы триггера. расширенная система синхрон. (опция R&S®RTH-K19):
14 видов запуска
:
IP51, соответственно IEC 60529
Формирование маски:
Копия сигнала с допуском
Автоматические измерения:
33 видов измерений
Действия при нарушении:
нет, звук, стоп
Скорость измерений:
1/2/5 измерений/сек
Количество сегментов:
до 5000
Режимы запуска:
авто, по событию, разовый
Виды протоколов (R&S®RTH-K1, R&S®RTH-K2):
I2C, SPI, UART/RS-232/RS-422/RS-485

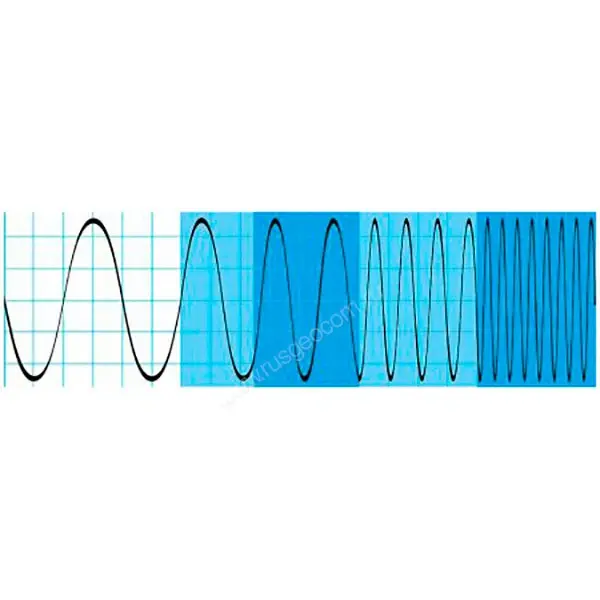

Расширение полосы пропускания:
до 200 МГц
Кол-во одновременно регистрируемых каналов:
4
Временная развертка:
от 1 нс/дел до 500 сек/дел
Измерение тока и напряжения:
DC, AC, AC + DC (с опциональным пробником или шунтом)
Разрешающая способность по вертикали:
10 бит

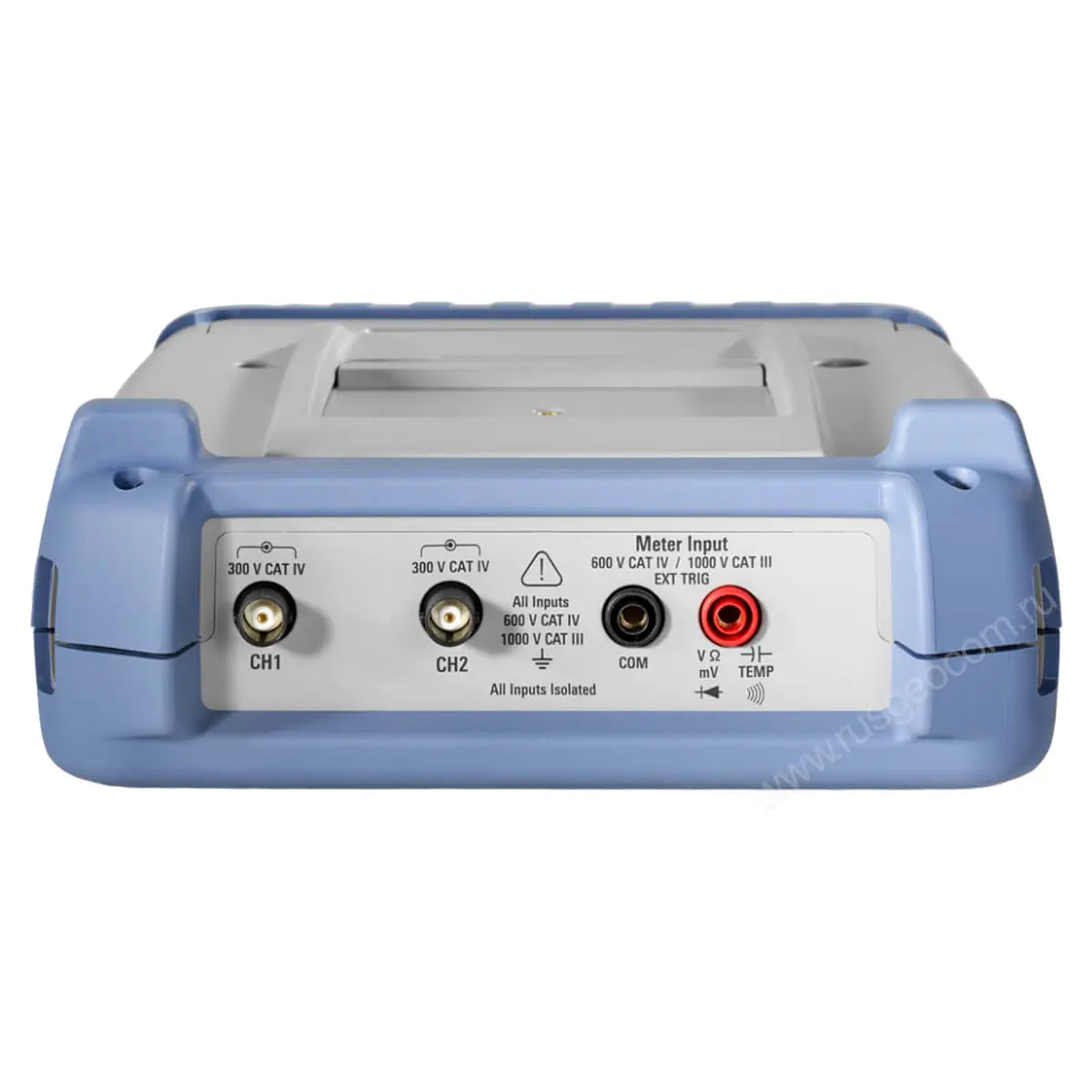

Входные каналы:
2 осциллографических канала, 1 цифровой мультиметр
МАХ вход. напряжение BNC разъем:
CAT IV 300 В (СКЗ), 424 В (Впик)
Размеры:
201 мм × 293 мм × 74 мм (Ш × В × Г)
МАХ вход. напряжение с пробником R&S®RT-ZI10 или R&S®RT-ZI11:
CAT IV 600 В, CAT III 1000 В
Вес:
2.4 кг
Вход. Чувствительность:
2 мВ/дел to 100 В/дел

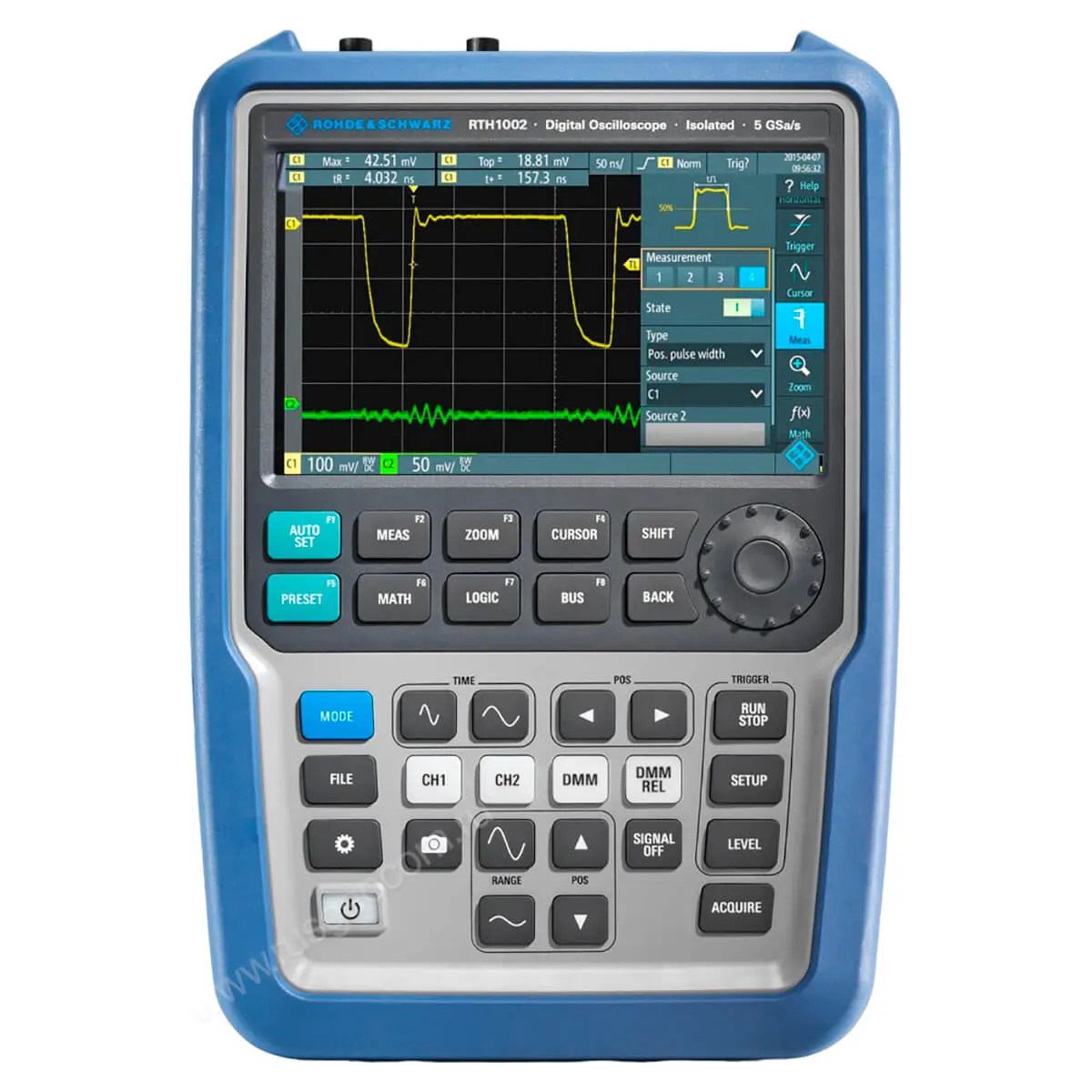

Дисплей:
7.0" LC TFT 800 × 480 пикселов цветной сенсорный экран
МАХ частота дисретизации (реал.вр.):
5/2.5/1.25 ГГц/сек (1/2/4 активных каналов)
Разрешение:
10 000 отсчетов
Скорость сбора данных (реал.вр.):
50 000 осциллограмм/сек
:
2 млн.точек на канал
Вход.каналы/память:
8 логич.каналов/125 тыс.точек
