Осциллограф Rohde Schwarz RTC1002-B223

Наличие по запросу

Цена по запросу

Оформить заказ

Математические операции с сигналом: сложение, вычитание, умножение, деление, БПФ

Опция: I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

Разрешающая способность, частота дискретизации: 8 бит, 978 тыс. отсчетов/с

Входной импеданс: 1 MΩ ± 2 % || 14 пФ ± 2 пФ

Амплитуда (высокое-Z; 50 Ω): от 60 мВ до 6 В (V размах ); от 30 мВ до 3 В (V размах )

Частота дискретизации: 1 млрд отсчетов/с

Постоянное амплитудное смещение (синусоидальный): От 0,1 Гц до 50 кГц

Цифровые каналы: 8 (1 логический пробник)

Импульсный/прямоугольный и пилообразный/треугольный: От 0,1 Гц до 10 кГц

Память для собранных данных: 1 млн отсчетов

Интервал дискретизации: от 20 нс до 42 с, выше/ниже

Диапазон временной развертки: от 1 нс/дел до 100 с/дел

Меандр (частота): От 1 мГц до 500 кГц

Габариты (Ш × В × Г): 285 мм × 175 мм × 140 мм (11,22" × 6,89" × 5,51" )

Измерения (постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение): до 3 разрядов

Полоса пропускания (–3 дБ): 300 МГц

Время нарастания (расчетное): 1,15 нс

Акустический шум: 30,4 дБ(A)

Входная чувствительность при максимальной полосе пропускания во всех диапазонах: от 1 мВ/дел до 10 В/дел

Точность усиления по постоянному напряжению: смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки

Разрешение: 6 разрядов

Входная чувствительность во всех диапазонах: 3%

: 1,7 кг (3,75 фунта)

Максимальная частота дискретизации (в реальном масштабе времени): 1 млрд отсчетов/с; 2 млрд отсчетов с перемежением

: 1 x USB-хост, USB-устройство, локальная сеть

Типы запуска (базовая модель): по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту

: 2

Функция быстрого вывода QuickView: размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота

: 6,5", цветной VGA-дисплей (640 × 480 пикселей)

Автоматизированные измерения: длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза

: 2048 отсчетов

Система вертикального отклонения
Количество каналов	2
Полоса пропускания (–3 дБ)	300 МГц
Время нарастания (расчетное)	1,15 нс
Входной импеданс	1 MΩ ± 2 % \|\| 14 пФ ± 2 пФ
Входная чувствительность при максимальной полосе пропускания во всех диапазонах	от 1 мВ/дел до 10 В/дел
Точность усиления по постоянному напряжению	смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки
Входная чувствительность во всех диапазонах	3%
Система сбора данных
Максимальная частота дискретизации (в реальном масштабе времени)	1 млрд отсчетов/с; 2 млрд отсчетов с перемежением
Память для собранных данных	1 млн отсчетов; 2 млн отсчетов с перемежением
Система горизонтального отклонения
Диапазон временной развертки	от 1 нс/дел до 100 с/дел
Система запуска
Типы запуска (базовая модель)	по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту
Опция	I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Функции анализа и измерений
Функция быстрого вывода QuickView	размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота
Автоматизированные измерения	длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза
Математические операции с сигналом	сложение, вычитание, умножение, деление, БПФ
Опция MSO
Цифровые каналы	8 (1 логический пробник)
Частота дискретизации	1 млрд отсчетов/с
Память для собранных данных	1 млн отсчетов
Опция генератора сигналов
Разрешающая способность, частота дискретизации	8 бит, 978 тыс. отсчетов/с
Амплитуда (высокое-Z; 50 Ω)	от 60 мВ до 6 В (V размах ); от 30 мВ до 3 В (V размах )
Постоянное амплитудное смещение (синусоидальный)	От 0,1 Гц до 50 кГц
Импульсный/прямоугольный и пилообразный/треугольный	От 0,1 Гц до 10 кГц
Опция 4-разрядного генератора цифровых последовательностей (шаблонов)
Интервал дискретизации	от 20 нс до 42 с, выше/ниже
Объем памяти	2048 отсчетов
4-разрядный счетчик (частота)	От 100 мГц до 50 МГц
Меандр (частота)	От 1 мГц до 500 кГц
Цифровой вольтметр
Измерения (постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение)	до 3 разрядов
Частотомер
Разрешение	6 разрядов
Общие данные
Экран	6,5", цветной VGA-дисплей (640 × 480 пикселей)
Интерфейсы	1 x USB-хост, USB-устройство, локальная сеть
Акустический шум	30,4 дБ(A)
Габариты (Ш × В × Г)	285 мм × 175 мм × 140 мм (11,22" × 6,89" × 5,51" )
Масса	1,7 кг (3,75 фунта)

Описание

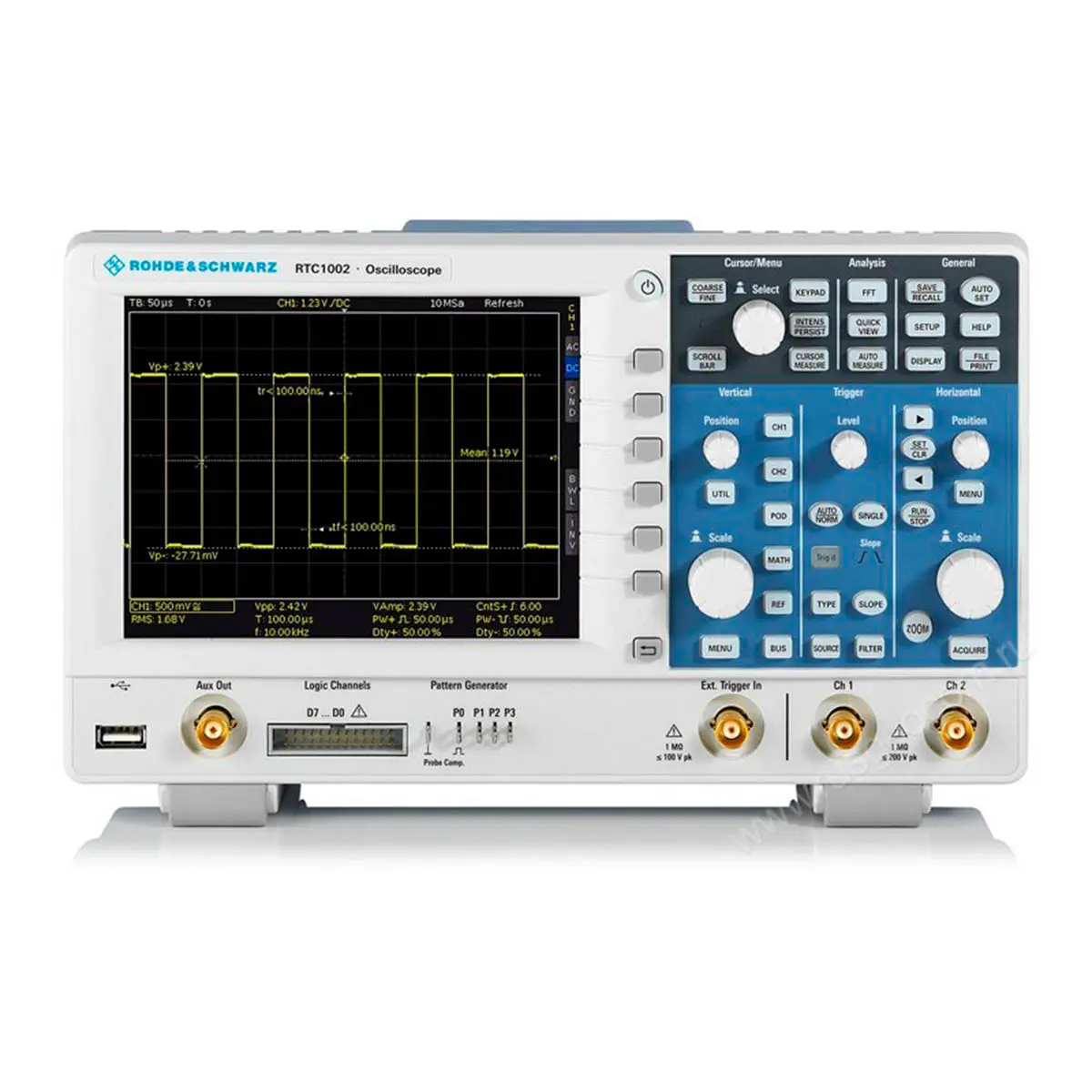

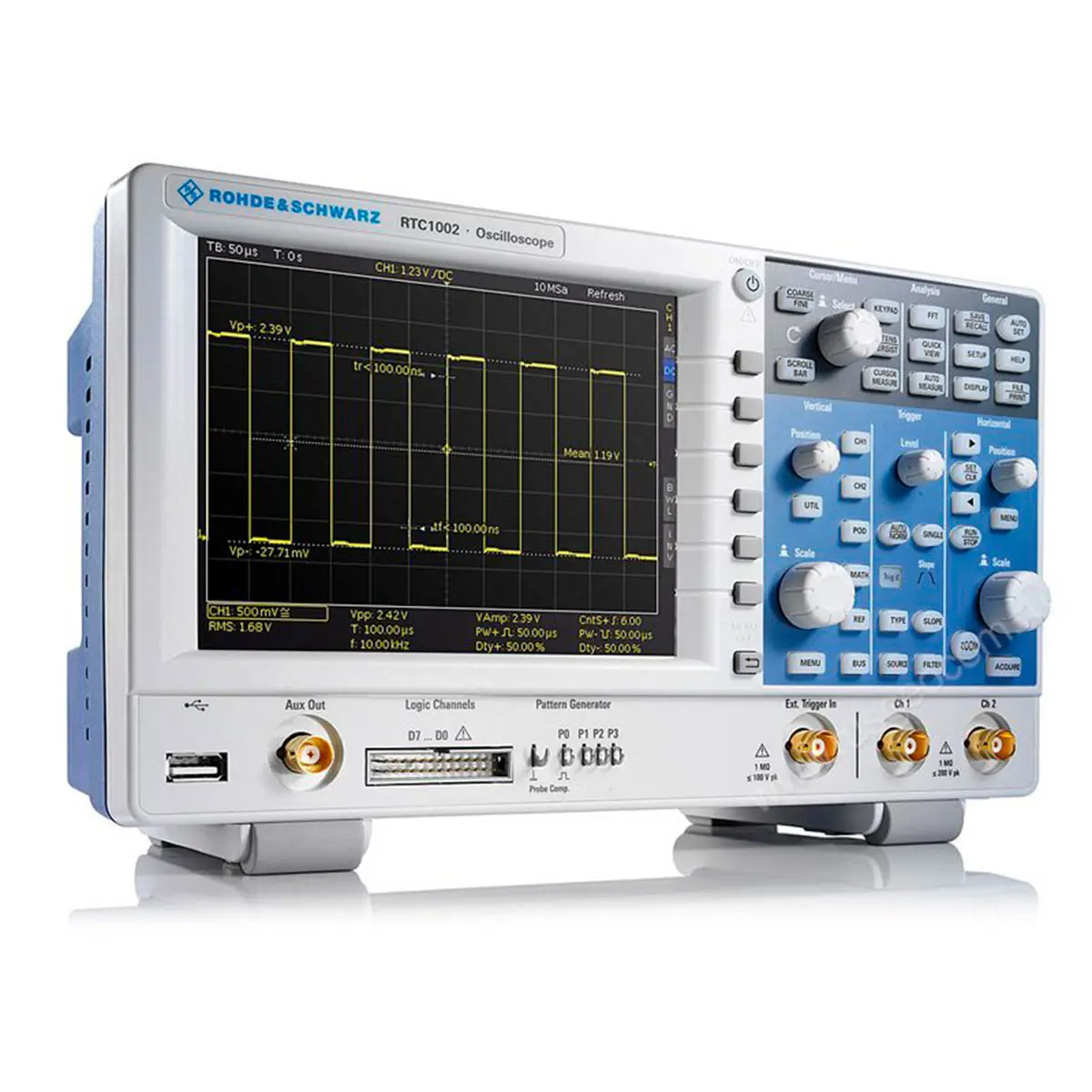

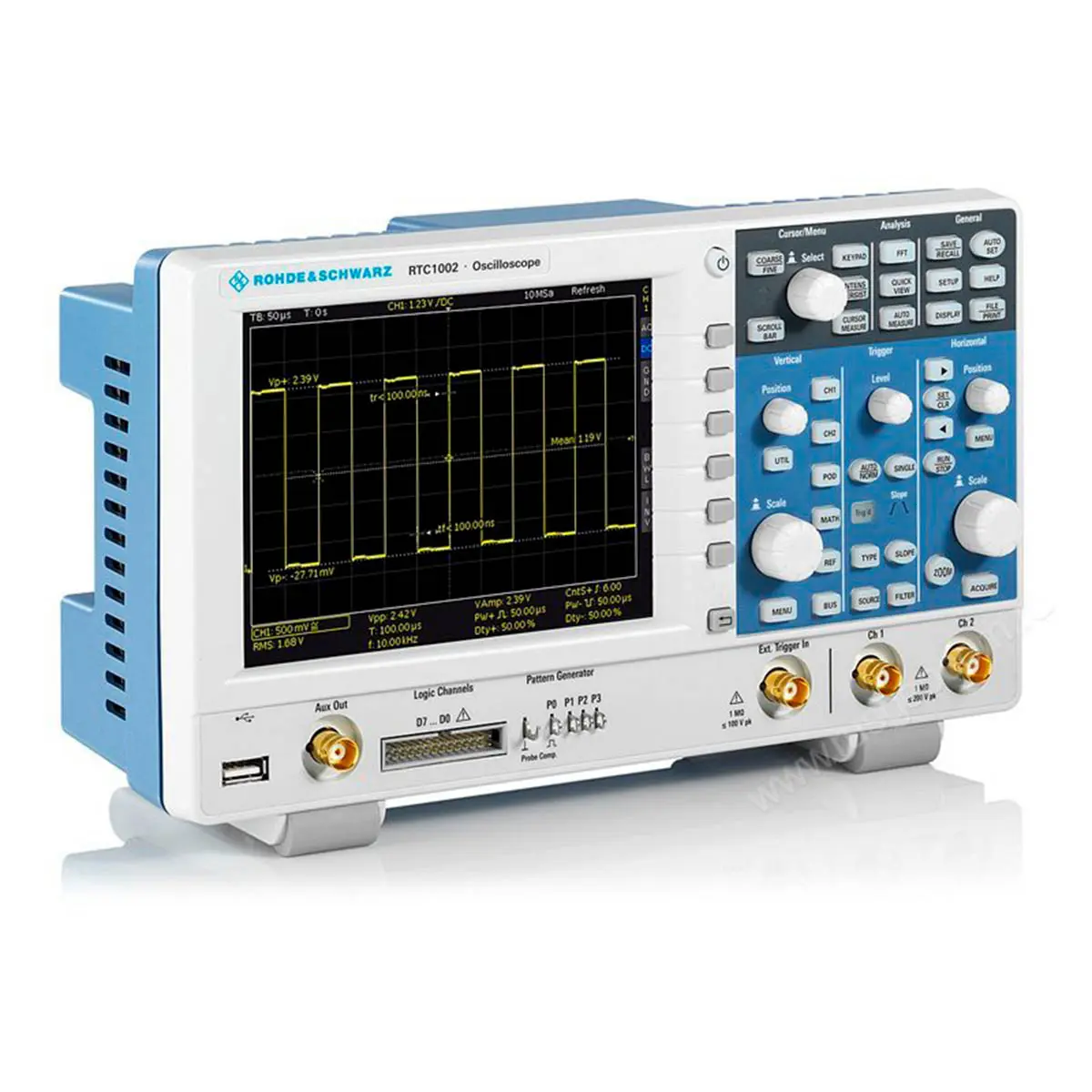

Цифровой осциллограф Rohde&Schwarz RTC1002-B223 с полосой пропускания 300 МГц и 8-битным АЦП, предназначен для подключения нескольких электронных компонентов. Скорость обновления экрана, достигающая 10 000 осциллограмм в секунду, способствует обнаружению даже редких единичных отклонений.

Основные характеристики:

Время нарастания 1,15 нс.
Встроенный цифровой вольтметр для регистрации параметров тока без использования отдельного устройства.
Логический анализатор, который позволяет работать со смешанными сигналами.
8-битный аналогово-цифровой преобразователь, снижающий шумы и повышающий частоту дискретизации.
Цветной сенсорный дисплей с диагональю 6,5” оснащен подсветкой для работы при любом уровне освещения.

Шины SPI и CAN/LIN позволяют мгновенно передавать сообщение от одной интегральной схемы к другой. Цифровой осциллограф Rohde&Schwarz RTC1002-B223 не только способен воспроизводить сигналы, но и создавать их, что позволяет проводить тестирование интерфейсов передачи данных.

USB-порт, расположенный на корпусе осциллографа предназначен для подключения внешних запоминающих устройств. Также, с помощью съемных носителей можно обновить встроенного ПО осциллографа.

LAN-интерфейс служит для передачи результатов измерений в локальную сеть. С его помощью, вы можете использовать осциллограф в аудиториях образовательных учреждений или для демонстрации хода работы заказчикам.

Расширение RTC-B1, установленное в осциллограф Rohde&Schwarz RTC1002-B223, добавляет возможность работать со смешанными сигналами на 8 дополнительных каналах. С его помощью, вы быстро определите интервал задержки между входом и выходом аналого-цифрового преобразователя.

Синтезатор 4-битных последовательностей произвольного вида работает с максимальной скоростью 50 Мбит/с. Это используется для проверки и отладки каскадов со сложной архитектурой.

Технология QuickView и поддержка быстрого преобразования Фурье обеспечивают мгновенную обработку накопленной информации. Также, при использовании автоматического выполнения математических операций, вы быстро составите наглядный отчет.

Встроенная память осциллографа рассчитана на 2048 отсчетов по 6 разрядов. За счет этого, вы можете быстро анализировать состояние плат с большим количеством компонентов, не перенося промежуточные результаты на внешние носители информации.

Купить цифровой осциллограф Rohde&Schwarz RTC1002-B223 и получить подробные консультации по его использованию вы можете на сайте нашего магазина либо созвонившись с нашими менеджерами по телефону.
