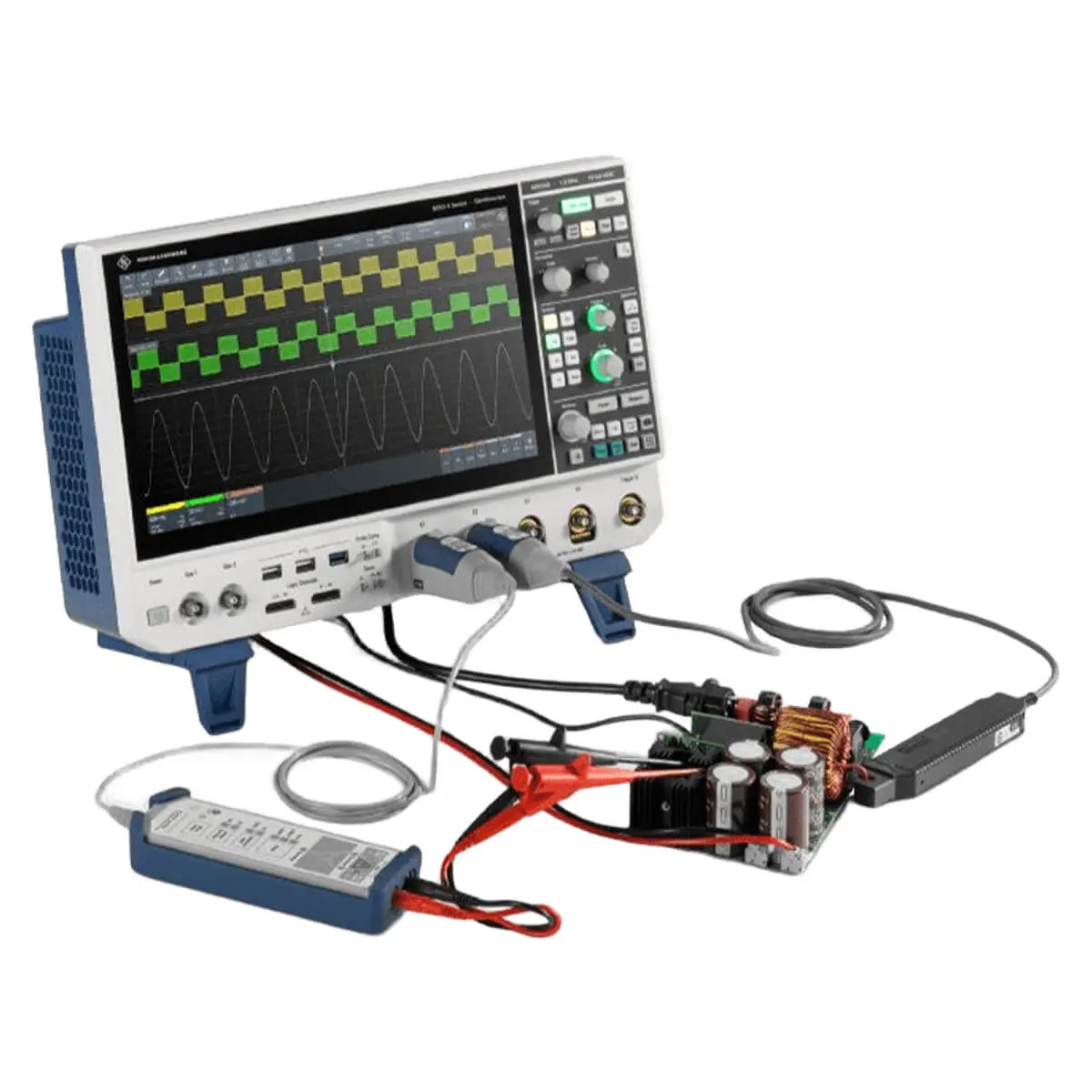

| Система вертикального отклонения: аналоговые каналы |
|---|
| Входные каналы | | 4 канала |
|---|
| Входной импеданс | | 50 Ом ± 1,5%,
1 МОм ± 1% || 12 пФ (изм.) |
|---|
| Полоса пропускания (–3 дБ) | при входном импедансе 50 Ом | |
|---|
| MXO 4 | ≥ 200 МГц |
|---|
| MXO 4 с опцией -B243 | ≥ 350 МГц |
|---|
| MXO 4 с опцией -B245 | ≥ 500 МГц |
|---|
| MXO 4 с опцией -B2410 | ≥ 1 ГГц |
|---|
| MXO 4 с опцией -B2415 | ≥ 1,5 ГГц |
|---|
| при входном импедансе 1 MОм | |
|---|
| MXO 4 | ≥ 200 МГц (изм.) |
|---|
| MXO 4 с опцией -B243 | ≥ 350 МГц (изм.) |
|---|
| MXO 4 с опцией -B245 | ≥ 500 МГц (изм.) |
|---|
| MXO 4 с опцией -B2410 | ≥ 700 МГц (изм.) |
|---|
| MXO 4 с опцией -B2415 | ≥ 700 МГц (изм.) |
|---|
| Дополнительные фильтры полосы пропускания предлагаются до верхнего предела полосы пропускания прибора. | | 1 ГГц, 500/350/200/100/50/20 МГц (изм.) |
|---|
| Время нарастания/спада (расчетное) | от 10% до 90% при 50 Ом | |
|---|
| MXO 4 | < 1,75 нс |
|---|
| MXO 4 с опцией -B243 | < 1 нс |
|---|
| MXO 4 с опцией -B245 | < 700 пс |
|---|
| MXO 4 с опцией -B2410 | < 350 пс |
|---|
| MXO 4 с опцией -B2410 | < 234 пс |
|---|
| Разрешение по вертикали | | 12 бит, до 18 разрядов в режиме высокой четкости (HD) |
|---|
| Эффективная разрядность (изм.) | при 50 Ом, 50 мВ/дел, с режимом HD и цифровыми фильтрами, синусоидальный сигнал 10 МГц с полной шкалой 80% | |
|---|
| 10 МГц | 10,1 |
|---|
| 20 МГц | 9,6 |
|---|
| 100 МГц | 8,7 |
|---|
| 200 МГц | 8,4 |
|---|
| 300 МГц | 8,2 |
|---|
| 500 МГц | 7.9 |
|---|
| 1 ГГц | 7.3 |
|---|
| Чувствительность по входу | при 50 Ом | от 0,5 мВ/дел до 1 В/дел,
вся полоса пропускания аналогового сигнала поддерживается для всех уровней входной чувствительности |
|---|
| при 1 МОм | от 0,5 мВ/дел до 10 В/дел,
вся полоса пропускания аналогового сигнала поддерживается для всех уровней входной чувствительности |
|---|
| Точность усиления по постоянному напряжению | значения смещения и позиции установлены в 0 В, после автоподстройки |
|---|
| чувствительность по входу > 5 мВ/дел | ±1% полной шкалы |
|---|
| чувствительность по входу от ≤ 5 мВ/дел до ≥ 1 мВ/дел | ±1,5% полной шкалы |
|---|
| чувствительность по входу < 1мВ/дел | ±2,5% полной шкалы |
|---|
| Связь по входу | при 50 Ом | постоянный ток |
|---|
| при 1 МОм | пост., перем. (> 7 Гц) |
|---|
| Максимальное входное напряжение | при 50 Ом | 5 В (СКЗ), 30 В (пик.) |
|---|
| при 1 МОм | 300 В (СКЗ), 400 В (пик), снижение на 20 дБ на декаду до 5 В (СКЗ) выше 250 кГц |
|---|
| при 1 МОм с пассивным пробником R&S®RT-ZP11 | 400 В (СКЗ), 1650 В (пик.),
300 В (СКЗ) (CAT II) | |
|---|
| Диапазон позиции | | ±5 дел |
|---|
| Диапазон смещения при 50 Ом | чувствительность по входу | |
|---|
| от 100 мВ/дел до 1 В/дел | ±20 В |
|---|
| от 0,5 мВ/дел до < 100 мВ/дел | ±5 В |
|---|
| Диапазон смещения при 1 МОм | чувствительность по входу | |
|---|
| от 800 мВ/дел до 10 В/дел | ±200 В |
|---|
| от 80 мВ/дел до < 800 мВ/дел | ±50 В |
|---|
| от 0,5 мВ/дел до < 80 мВ/дел | ±(5 В – чувствительность по входу × позиция) |
|---|
| Точность смещения | | ±(0,35% × |чистое смещение| + 0,5 мВ + 0,1 дел × чувствительность по входу)
(чистое смещение = смещение – позиция × чувствительность по входу) |
|---|
| Точность измерения по постоянному току | после достаточного подавления шума измерения с помощью режима высокой четкости (HD), усреднения осциллограммы или сочетания обоих методов | ±(точность усиления постоянной составляющей × |показание – чистое смещение| + точность смещения) |
|---|
Межканальная изоляция
(каждый канал с одинаковой чувствительностью по входу) | входная частота в полосе пропускания прибора | >60 дБ (1:1000) |
|---|
| Система вертикального отклонения: цифровые каналы |
|---|
| Входные каналы | | 16 логических каналов (от D0 до D15) |
|---|
| Расположение входных каналов | | расположены в двух логических пробниках по 8 каналов в каждом пробнике; соответствие между логическими пробниками и каналами (D0–D7 или D8–D15) отображается на пробниках |
|---|
| Входной импеданс | | 100 кОм ± 2% || ок. 4 пФ (изм.) на наконечниках пробника |
|---|
| Макс. входная частота | сигнал с мин. размахом входного напряжения и настройкой гистерезиса: нормальный | 400 МГц (изм.) |
|---|
| Максимальное входное напряжение | | ±40 В (пик.) |
|---|
| Мин. размах входного напряжения | | 500 мВ (размах) (изм.) |
|---|
| Группы пороговых значений | | D0–D3, D4–D7, D8–D11 и D12–D15 |
|---|
| Уровень порога | диапазон | ±8 В с шагом 25 мВ |
|---|
| предустановленный | CMOS 5,0 В, CMOS 3,3 В, CMOS 2,5 В, TTL, ECL, PECL, LVPECL |
|---|
| Точность порогового значения | пороговый уровень между ±4 В | ±(100мВ + 3% от заданного порога) |
|---|
| Гистерезис компаратора | | нормальный, прочный, максимум |
|---|
| Система горизонтального отклонения |
|---|
| Диапазон временной развертки | | |
|---|
| | от 200 пс /дел до 10 000 с/дел, для времени на деление устанавливается любое значение в диапазоне |
|---|
| Диапазон межканального выравнивания | между аналоговыми каналами | ±20 мс |
|---|
| между цифровыми каналами | ±100 нс |
|---|
| Опорное положение | | от 0% до 100% области отображения измерения |
|---|
| Диапазон горизонтальной позиции (диапазон компенсации смещения запуска) | макс. | +(объем памяти/текущая частота дискретизации) |
|---|
| мин. | –5000 с |
|---|
| Режимы | | В норме |
|---|
| Рассинхронизация каналов | между аналоговыми каналами | < 100 пс (изм.) |
|---|
| между цифровыми каналами | < 500 пс (изм.) |
|---|
| Погрешность временной развертки | после доставки/калибровки, при температуре +23 °C | ±0,2 млн-1 |
|---|
| в интервале калибровки | ±1 чнм |
|---|
| Точность разницы во времени | соответствует погрешности времени между двумя фронтами одинаковой полярности для одного сбора данных и канала; амплитуда сигнала более 5 делений, порог измерения установлен на 50%, коэффициент усиления по вертикали составляет 10 мВ/дел или более; время нарастания менее четырех периодов выборки; захват формы сигнала в реальном масштабе времени | ±(0,20/частота дискретизации в реальном масштабе времени + временная развертка точность × |показание|) (пик.) (изм.) |
|---|
| Система сбора данных |
|---|
| Частота дискретизации | аналоговые каналы (в реальном масштабе времени) | макс. 5 млрд отсчетов/с по 2 каналам,
макс. 2,5 млрд отсчетов/с по 4 каналам |
|---|
| аналоговые каналы (интерполяция) | макс. 5 трлн отсчетов/с |
|---|
| цифровые каналы | макс. 5 млрд отсчетов/с на канал |
|---|
| Скорость сбора данных | макс. | > 4 500 000 осциллограмм/с |
|---|
| Время повторной активации системы запуска | мин. | < 21 нс |
|---|
| Глубина памяти | стандартно | 400 млн отсчетов с 4 активными каналами (однокр.),
400 млн отсчетов с 2 активными каналами (непрер.) |
|---|
| с опцией R&S®MXO4-B108 | 800 млн отсчетов с 2 активными каналами (однокр.),
800 млн отсчетов с 1 активным каналом (непрер.) |
|---|
| Режимы сбора данных | дискр. | средняя выборка в интервале прореживания |
|---|
| обнаружение пиков | наибольшая и наименьшая выборка в интервале прореживания interval (интервал) |
|---|
| среднее | среднее значение отсчетов в интервале прореживания |
|---|
| кол-во усредненных осциллограмм | от 2 до 16 777 215 |
|---|
| огибающая | |
|---|
| огибающая захваченных осциллограмм | |
|---|
| Режимы дискретизации | в реальном масштабе времени | макс. частота дискретизации в зависимости от АЦП |
|---|
| интерполяция времени | повышение разрешения дискретизации за счет интерполяции; макс. эквивалентная частота дискретизации 5 трлн отсчетов/с |
|---|
| Режимы интерполяции | | линейная, sin(x)/x, выборка и хранение |
|---|
| Режим быстрой сегментации | непрерывная запись осциллограмм в память собранных данных без прерывания на визуализацию |
|---|
| макс. скорость сбора данных в реальном масштабе времени | > 4 600 000 осциллограмм/с |
|---|
| мин. время простоя между последовательными операциями сбора данных | < 21 нс |
|---|
| Режим высокой четкости (HD) |
|---|
| Общие сведения | В режиме высокой четкости увеличивается битовое разрешение осциллограмм путем применения цифровой фильтрации в целях снижения шума. Ввиду концепции цифрового запуска в серии MXO 4 сигналы с увеличенным битовым разрешением используются как входы для запуска. |
|---|
| Битовое разрешение | полоса пропускания при 5 млрд отсчетов/с | битовое разрешение |
|---|
| от 1 кГц до 10 МГц | 18 бит |
|---|
| 100 МГц | 16 бит |
|---|
| 200 МГц | 15 бит |
|---|
| 500 МГц | 14 бит |
|---|
| Частота дискретизации в реальном масштабе времени | все модели | макс. 5 млрд отсчетов/с по 2 каналам,
макс. 2,5 млрд отсчетов/с по 4 каналам |
|---|
| Система запуска |
|---|
| Источники запуска | | аналоговые каналы (от C1 до C4),
цифровые каналы (от D0 до D15),
вход запуска, последовательная шина |
|---|
| Диапазон уровней запуска | | ±5 дел от центра экрана |
|---|
| Режимы запуска | | автоматический, стандартный, однократный, n-кратный |
|---|
| Чувствительность запуска | | 0,0001 дел, от постоянного тока до полосы пропускания прибора для всех масштабов по вертикали |
|---|
| Джиттер запуска | синусоида на полную шкалу для полосы пропускания –3 дБ | < 1 пс (СКЗ) (изм.) |
|---|
| Режим связи | стандартно | как у выбранного канала |
|---|
| подавление ВЧ | выбор частоты среза от 1 кГц до 500 МГц |
|---|
| подавление НЧ | затухание частот < 50 кГц |
|---|
| Гистерезис запуска | режимы | автоматический (настройки по умолчанию) или ручной |
|---|
| чувствительность | 0,0001 дел, от постоянного тока до полосы пропускания прибора для всех масштабов по вертикали |
|---|
| Диапазон удержания | время | от 100 нс до 10 с, фиксированный и случайный |
|---|
| Основные режимы запуска |
|---|
| Фронт | запуск по указанному фронту (положительный, отрицательный или любой) и уровню |
|---|
| Глитч | запуск по сбоям положительной, отрицательной или любой полярности, которые короче или длиннее указанной длительности |
|---|
| ширина глитча | от 200 пс до 1000 с |
|---|
| Длит | запуск по положительному или отрицательному импульсу указанной длительности; длительность может быть короче, длиннее, внутри или за пределами указанного диапазона |
|---|
| длительность импульса | от 200 пс до 1000 с |
|---|
| Рант | запуск по импульсу положительной, отрицательной или любой полярности, который пересекает один порог, но не пересекает второй порог до повторного пересечения первого; длительность импульса-ранта может быть произвольной, короче, длиннее, внутри или за пределами указанного диапазона |
|---|
| длительность импульса-ранта | от 200 пс до 1000 с |
|---|
| Окно | запуск выполняется, когда сигнал входит или выходит за пределы указанного диапазона напряжений; запуск также выполняется, когда сигнал остается внутри или за пределами диапазона напряжения в течение указанного периода времени |
|---|
| Таймаут | запуск выполняется, когда сигнал остается на высоком уровне, низком уровне или без изменений в течение указанного периода времени |
|---|
| тайм-аут | от 0 пс до 1000 с |
|---|
| Интервал | запуск выполняется, когда время между двумя последовательными фронтами одинаковой полярности (положительная или отрицательная) короче, длиннее, внутри или за пределами указанного диапазона |
|---|
| временной интервал | от 200 пс до 1000 с |
|---|
| Скорость нарастания | запуск выполняется, когда время переключения фронта сигнала между определяемыми пользователем верхним и нижним уровнями напряжения короче, длиннее, внутри или за пределами указанного диапазона; перепад фронта может быть положительным, отрицательным или любым |
|---|
| время переключения | от 0 пс до 1000 с |
|---|
| Установка и удержание | запуск выполняется в случае нарушения времени установки и времени удержания между тактовым сигналом и данными на любых двух входных каналах; пользователи могут указать контролируемый временной интервал в диапазоне от –100 с до +100 с относительно фронта тактового сигнала длительностью не менее 200 пс |
|---|
| Шаблон | запуск выполняется, когда логическое объединение (И, И-НЕ, ИЛИ, ИЛИ-НЕ) входных каналов остается истинным в течение периода времени короче, длиннее, внутри или за пределами указанного диапазона |
|---|
| Сост | запуск выполняется, когда логическое объединение (И, И-НЕ, ИЛИ, ИЛИ-НЕ) входных каналов остается истинным при фронте (положительном, отрицательном или любом) в одном выбранном канале |
|---|
| Расширенные режимы запуска |
|---|
| Зональный запуск | запуск по определяемым пользователем зонам, нарисованным на экране |
|---|
| источник | захваченные осциллограммы (входные каналы), расчетные осциллограммы (включая осциллограммы анализа параметров электропитания), спектральные осциллограммы |
|---|
| кол-во зон и участков | до 4 зон по 8 участков |
|---|
| формы участков | многоугольники из макс. 16 точек |
|---|
| типы участков | должно быть пересечение, не должно быть пересечения |
|---|
| сочетание зон | логическое сочетание зон нескольких источников с помощью логических выражений |
|---|
| совместимость запуска | требуется последовательный запуск A ▷ зональный запуск, где первичное условие A может быть: фронт, глитч, длительность, рант, окно, тайм-аут, интервал, скорость нарастания, настройка и удержание, состояние, шаблон |
|---|
| Последовательный запуск (A/B/R) | запуск по событию B после наступления события A; условие задержки после события A задается либо временной интервал; необязательное событие R сбрасывает последовательность запуска в A |
|---|
| событие A | фронт, глитч, длительность, рант, окно, тайм-аут, интервал, скорость нарастания |
|---|
| событие B | фронт, глитч, длительность, рант, окно, тайм-аут, интервал, скорость нарастания |
|---|
| событие R | фронт, глитч, длительность, рант, окно, тайм-аут, интервал, скорость нарастания |
|---|
| Вход запуска | входной импеданс | 50 Ом (изм.) или 1 МОм (изм.) || 11 пФ (изм.) |
|---|
| макс. входное напряжение при 50 Ом | 30 В (пик.) |
|---|
| макс. входное напряжение при 1 МОм | 300 В (СКЗ), 400 В (пик.), снижение на 20 дБ на декаду до 5 В (СКЗ) выше 250 кГц |
|---|
| уровень запуска; | ±5 В |
|---|
| чувствительность | |
|---|
| входная частота ≤ 500 МГц | 300 мВ (размах) (изм.) |
|---|
| связь по входу | перем., пост. (50 Ом и 1 МОм) |
|---|
| фильтры запуска | ВЧ-подавление (затухание частот > 50 кГц,
НЧ-подавление (затухание частот< 50 кГц),
подавление шума |
|---|
| режимы запуска | фронт (положительный, отрицательный или любой) |
|---|
| Выход запуска | функция | импульс генерируется для каждого сбора данных с событием. |
|---|
| выходное напряжение | от 0 В до 5 В (ном.) при высоком импедансе,
от 0 до 2,5 В (ном.) при 50 Ом |
|---|
| длительность импульса | выбирается между 16 нс и 50 мс |
|---|
| полярность импульса | активный низкий или активный высокий |
|---|
| задержка вывода | зависит от настроек запуска |
|---|
| Анализ спектра |
|---|
| Общие сведения | функция анализа спектра позволяет проводить анализ сигналов в частотной области. |
|---|
| Спектр | источники | канал 1, канал 2, канал 3, канал 4 |
|---|
| настройка параметров | центральная частота, полоса обзора частоты, полоса разрешения (автоматическая или ручная), позиция и ширина строба, вертикальный масштаб, вертикальная позиция |
|---|
| масштабирование | дБмВт, дБВ, дБмкВ, В (СКЗ) |
|---|
| полоса обзора | от 1 Гц до 1,8 ГГц |
|---|
| полоса разрешения (RBW) | полоса обзора/4 ≥ полоса разрешения ≥ полоса обзора/6000 |
|---|
| окна | с плоской вершиной, Ханна, Хемминга, Блэкмана, прямоугольное, Кайзера-Бесселя, Гаусса |
|---|
| типы кривых | нормальный, удержание максимумов, удержание минимумов, средний |
|---|
| макс. скорость сбора данных в реальном масштабе времени | > 40 000 осциллограмм/с |
|---|
| Строб | ограничивает область отображения при анализе спектра |
|---|
| Список пиковых значений | указанные в списке пиковые значения также отображаются на диаграмме, что позволяет удобно проводить сопоставление. |
|---|
| ВЧ-характеристики |
|---|
| Чувствительность/плотность шума | на 1 ГГц (измерение спектральной плотности мощности на 1 ГГц при чувствительности по входу 2 мВ/дел, что соответствует входному диапазону осциллографа –30 дБмВт, с использованием анализа спектра с центральной частотой 1 ГГц, полосой обзора 500 кГц и полосой разрешения 3 кГц) | –160 дБмВт (1 Гц) (изм.) |
|---|
| Коэффициент шума | на 1 ГГц (рассчитано на основе указанной выше плотности мощности шума) | 14 дБ (изм.) |
|---|
| Динамический диапазон | измерение для входной несущей 1 ГГц с уровнем –3 дБмВт на входе осциллографа, с использованием анализа спектра с центральной частотой 1 ГГц, полосой обзора 2 МГц, полосой разрешения 400 Гц при +20 МГц от центральной частоты | 106 дБ (изм.) |
|---|
| Абсолютная точность амплитуды | от 0 Гц до 1.2 ГГц | ±1 дБ (изм.) |
|---|
| Свободный от гармоник динамический диапазон (исключая гармоники) | измерение для входной несущей 250 МГц с уровнем –3 дБмВт при чувствительности по входу 50 мВ/дел, с использованием анализа спектра с центральной частотой 900 МГц, полосой обзора 1,8 ГГц, полосой разрешения 300 кГц | 65 дБн (изм.) |
|---|
| Коэффициент гармонических искажений второй гармоники | измерение для входной несущей 250 МГц с уровнем –3 дБмВт при чувствительности по входу 50 мВ/дел, с использованием анализа спектра с центральной частотой 900 МГц, полосой обзора 1,8 ГГц, полосой разрешения 300 кГц | –60 дБн (изм.) |
|---|
| Коэффициент гармонических искажений третьей гармоники | измерение для входной несущей 250 МГц с уровнем –3 дБмВт при чувствительности по входу 50 мВ/дел, с использованием анализа спектра с центральной частотой 900 МГц, полосой обзора 1,8 ГГц, полосой разрешения 300 кГц | –59 дБн (изм.) |
|---|
| Измерения осциллограммы |
|---|
| Автоматические измерения | измерения на полученных осциллограммах (входные каналы), расчетных осциллограммах и опорных осциллограммах | амплитуда, высокий уровень, низкий уровень, максимум, минимум, размах, среднее значение, среднеквадратичное значение, среднеквадратическое отклонение, положительный выброс, отрицательный выброс, площадь, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, период, частота, положительный коэффициент заполнения, отрицательный коэффициент заполнения, задержка, фаза, длительность пакетного сигнала, количество импульсов, количество фронтов, последовательность импульсов, положительное переключение, отрицательное переключение, площадь цикла, среднее значение цикла, среднеквадратичное значение цикла, среднеквадратическое отклонение цикла, установка, удержание, время установки/удержания, соотношение установки/удержания, увеличение скорости нарастания, уменьшение скорости нарастания, задержка до запуска |
|---|
| строб | ограничивает отображаемую область, оцениваемую при автоматических измерениях |
|---|
| опорные уровни | настраиваемые пользователем вертикальные уровни задают опорные структуры для автоматических измерений |
|---|
| статистика | отображение максимума, минимума, среднего значения, стандартного отклонения и счетчика измерений для каждого автоматического измерения |
|---|
| количество активных измерений | 16 |
|---|
| Курсорные измерения | доступные курсоры | до двух наборов курсоров на экране, каждый набор содержит два горизонтальных и два вертикальных курсора |
|---|
| конечные осциллограммы | полученные осциллограммы (входные каналы), расчетные осциллограммы, опорные осциллограммы, XY-диаграммы |
|---|
| режимы работы | вертикальные измерения, горизонтальные измерения или оба вида;
вертикальные курсоры устанавливаются вручную или привязываются к осциллограмме |
|---|
| Математические операции над осциллограммами |
|---|
| Общие функции | количество математических формул | до 5 |
|---|
| количество опорных осциллограмм | до 4 |
|---|
| источники | канал 1, канал 2, канал 3, канал 4,
расчетные осциллограммы от 1 до 4,
опорные осциллограммы от 1 до 4 |
|---|
| Функции | операторы | сложение, вычитание, умножение, деление, модуль, квадрат, квадратный корень, интегрирование, дифференцирование, десятичный логарифм, натуральный логарифм, двоичный логарифм, обращение, инвертирование, фильтр нижних частот, фильтр верхних частот, перемасштабирование (a*x+b) |
|---|
| фильтры | ФНЧ, ФВЧ |
|---|
| типы фильтров | Гаусса, прямоугольный |
|---|
| строб | ограничивает область отображения для расчетных осциллограмм |
|---|
| Характеристики отображения |
|---|
| Типы экранов | y(t), масштабирование, спектр |
|---|
| Конфигурация экрана (раскладка осциллограммы) | Область отображения можно разделить на отдельные области диаграмм путем перетаскивания значков сигналов для требуемых осциллограмм в R&S®SmartGrid. Каждая область диаграммы может содержать любое количество сигналов. Диаграммы можно располагать друг над другом и позднее обращаться к ним через динамические вкладки (вкладка 1 и т. д.). |
|---|
| Пиктограммы сигналов | Каждая активная осциллограмма обозначается значком сигнала на панели сигналов. На значке сигнала отображаются индивидуальные вертикальные настройки и настройки сбора данных. |
|---|
| Панель инструментов | Обеспечивает быстрый доступ к основным функциям; позволяет напрямую настраивать основные параметры с помощью простого меню и предоставляет доступ к более подробным настройкам параметров в главном меню. Пользователь может индивидуально настраивать панель инструментов и добавлять в нее нужные инструменты. |
|---|
| Верхнее меню | Отображение настроек запуска, развертки и сбора данных; быстрый доступ к этим настройкам. |
|---|
| Главное меню | Доступ ко всем настройкам прибора с помощью компактного меню. |
|---|
| Обозначения осей | На осях X и Y указываются значения и физические единицы измерения. |
|---|
| Обозначения диаграмм | Для каждой диаграммы пользователь может вводить индивидуальное описательное обозначение. |
|---|
| Макет диаграммы | Сетку, перекрестие, обозначения осей и обозначение диаграммы можно включать и выключать по отдельности. |
|---|
| Послесвечение | от 50 мс до 50 с или бесконечно |
|---|
| Масштаб | По вертикали и горизонтали; интерфейс сенсорного экрана упрощает изменение размера и перетаскивание в окне масштабирования |
|---|
| Цвета сигналов (кодирование осциллограмм) | предустановленные или определяемые пользователем таблицы цветов для послесвечения на экране |
|---|
| Архив и сегментированная память |
|---|
| Глубина памяти | автоматическая | автоматическая настройка размера сегмента и частоты дискретизации |
|---|
| ручная | определяемая пользователем настройка размера сегмента и частоты дискретизации |
|---|
| Сегментация памяти | функция | память разделяется на сегменты для захвата сигналов |
|---|
| длина записи | сегменты (макс.) |
|---|
| 1 тыс. отсчетов | 1 048 575 |
|---|
| 2 тыс. отсчетов | 524 287 |
|---|
| 5 тыс. отсчетов | 262 143 |
|---|
| 10 тыс. отсчетов | 131 071 |
|---|
| 20 тыс. отсчетов | 65 535 |
|---|
| 50 тыс. отсчетов | 32 767 |
|---|
| 100 тыс. отсчетов | 16 383 |
|---|
| 200 тыс. отсчетов | 9 361 |
|---|
| 500 тыс. отсчетов | 4 095 |
|---|
| 1 млн отсчетов | 2 113 |
|---|
| 2 млн отсчетов | 1 056 |
|---|
| 5 млн отсчетов | 427 |
|---|
| 10 млн отсчетов | 213 |
|---|
| 20 млн отсчетов | 106 |
|---|
| 50 млн отсчетов | 41 |
|---|
| 100 млн отсчетов | 20 |
|---|
| 200 млн отсчетов | 9 |
|---|
| 400 млн отсчетов | 4 |
|---|
| 800 млн отсчетов | 2 |
|---|
| Сегментация доступна для всех аналоговых и логических каналов, декодирования протоколов и анализа спектра. |
|---|
| Режим быстрой сегментации | | |
|---|
| непрерывная запись осциллограмм в память собранных данных без прерывания на визуализацию; время простоя между последовательными операциями сбора данных |
|---|
| Режим архива | функция | режим архива всегда включен и обеспечивает доступ к собранным ранее выборкам в сегментированной памяти. |
|---|
| разрешение метки времени | 1 нс |
|---|
| воспроизведение архива | воспроизведение записанных осциллограмм; возможно повторение; настраиваемая скорость; ручной переход к следующему или предыдущему сегменту; ввод номера сегмента |
|---|
| опции анализа | наложение всех сегментов, усреднение всех сегментов, огибающая всех сегментов |
|---|
| Входы и выходы |
|---|

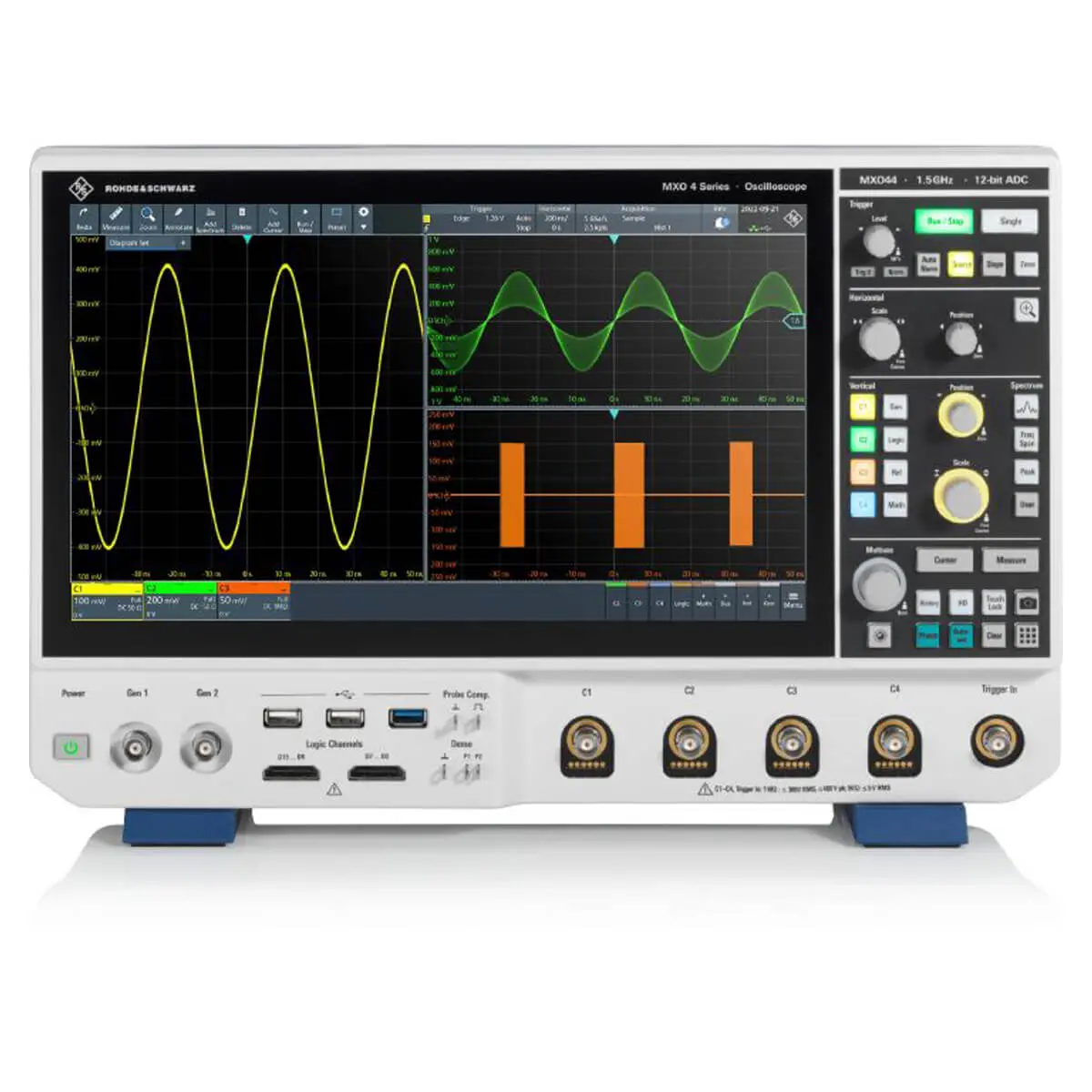

| Передняя панель |
|---|
| Входы каналов | | BNC |
|---|
| интерфей |
|---|
