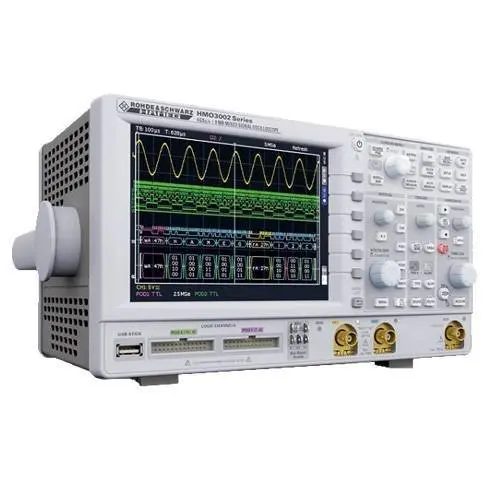

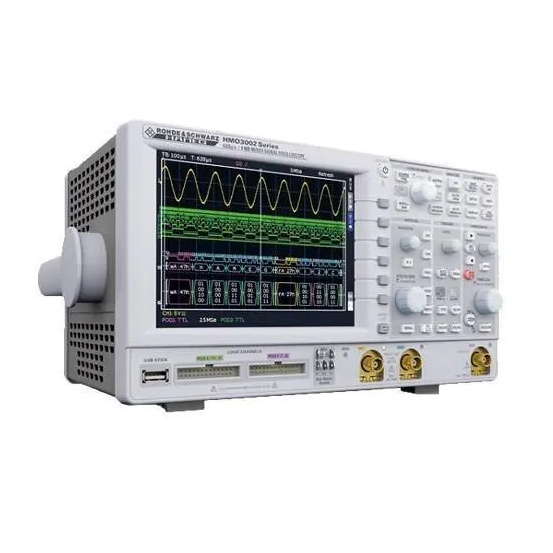

| Система вертикального отклонения |
|---|
| Число аналоговых каналов | 4 |
|---|
| Число логических каналов | 8 (с пробником HO3508) или 16 (с комплектом HO3516) |
|---|
| Полоса пропускания аналоговых каналов | 200 МГц |
|---|
| (при коэфф. отклонения ≤ 2 мВ/дел) |
|---|
| Полоса пропускания аналоговых каналов | 500 МГц |
|---|
| (при коэфф. отклонения ≥ 5 мВ/дел) |
|---|
| Максимальная входная частота для логических каналов | 350 МГц |
|---|
| Время нарастания переходной характеристики (расчетное) | <0,700 нс |
|---|
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
|---|
| Импеданс (аналоговые каналы) | 1 MΩ, 13 пФ +/-2 пФ (50 Ω подключаемый) |
|---|
| Импеданс (логические каналы) | 100 kΩ, 4 пФ |
|---|
| Максимальное входное напряжение (аналоговые каналы) | 200 В пик (1 MΩ); 5 В скз, макс. 30 В пик (50 Ω); |
|---|
| Максимальное входное напряжение | 40 В пик |
|---|
| (логические каналы) |
|---|
| Система горизонтального отклонения |
|---|
| Диапазон временной развертки | от 1 нс/дел до 50 с/дел |
|---|
| Погрешность временной развертки | 15×10-6 |
|---|
| Функция ZOOM | до 250'000:1 |
|---|
| Система сбора данных |
|---|
| Частота дискретизации | 2 х 2 ГВыб/с или 1 х 4 ГВыб/с (2-канальные модели) |
|---|
| (аналоговые каналы) | 4 х 2 ГВыб/с или 2 х 4 ГВыб/с (4-канальные модели) |
|---|
| Частота дискретизации | 16 х 1 ГВыб/с |
|---|
| (логические каналы) |
|---|
| Глубина памяти | 2 х 4 Мточек или 1 х 8 Мточек (2-канальные модели) |
|---|
| 4 х 4 Мточек или 2 х 8 Мточек (4-канальные модели) |
| Разрешение | 8 бит (до 10 бит в режиме HiRes) |
|---|
| Скорость обновления | до 5'000 осциллограмм/с |
|---|
| Режим сегментированной памяти | Длина сегмента: от 5 кТочек до 1 Мточек; |
|---|
| (опция HOO14) | Максимальное количество сегментов: до 1000; |
|---|
| | Максимальная частота дискретизации: 200'000 осцилл./с; |
|---|
| | Воспроизведение сегментов: в ручном или автоматическом режиме |
|---|
| Система синхронизации |
|---|
| Источники синхронизации | Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально) |
|---|
| Режимы запуска | Автоматический, ждущий, однократный |
|---|
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально) |
|---|
| Анализ осциллограмм |
|---|
| Автоматические измерения | 28 измерений, разбитых по категориям времени и амплитуды |
|---|
| Курсорные измерения | Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор |
|---|
| Математическая обработка | сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул |
|---|
| Частотомер | 6 разрядов; |
|---|
| Диапазон частот: от 0.5 Гц до 300/ 400/ 500 МГц |
| Тестирование по маске | Тестирование по критерию годен / не годен; |
|---|
| Возможность создать или загрузить маску и выбрать определенное действие |
| Дополнительные возможности |
|---|
| Генератор тестовых последовательностей | Прямоугольные сигналы / проверка пробников, сигналы последовательных шин, программируемые последовательности |
|---|
| Цифровой вольтметр | Разрядность: 3 знака; |
|---|
| Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor; |
| Необходимо наличие пробника HZ15 |
| Дисплей |
|---|
| Диагональ | 16,5 см (6,5 дюймов) |
|---|
| Разрешение | 640х480 пикселей (VGA) |
|---|
| Цветовая схема | 256 цветов |
|---|
| Общие характеристики |
|---|
| Интерфейсы | Стандартно: USB-host (тип А) |
|---|
| Опционально: HO730 Ethernet (RJ-45) /USB-Device (тип B) |
| HO720 USB-Device (тип B) / RS-232 |
| HO740 IEEE-488 (GPIB) |
| Габаритные размеры (Ш-В-Г), мм | 285-220-175 |
|---|
| Масса | 3,6 кг |
|---|
