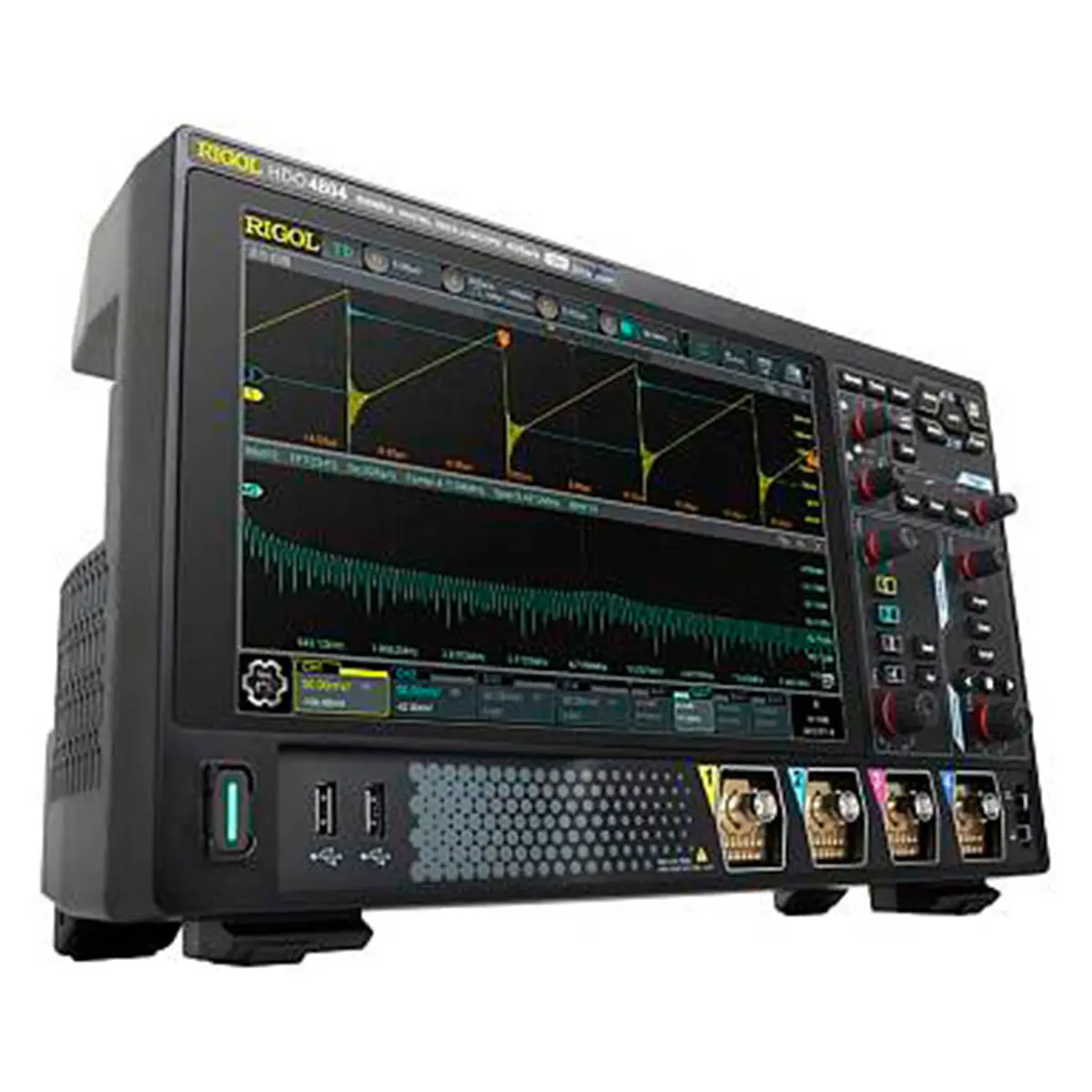

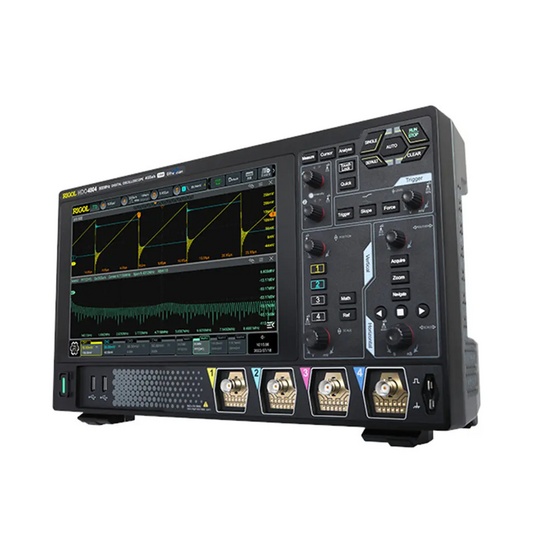

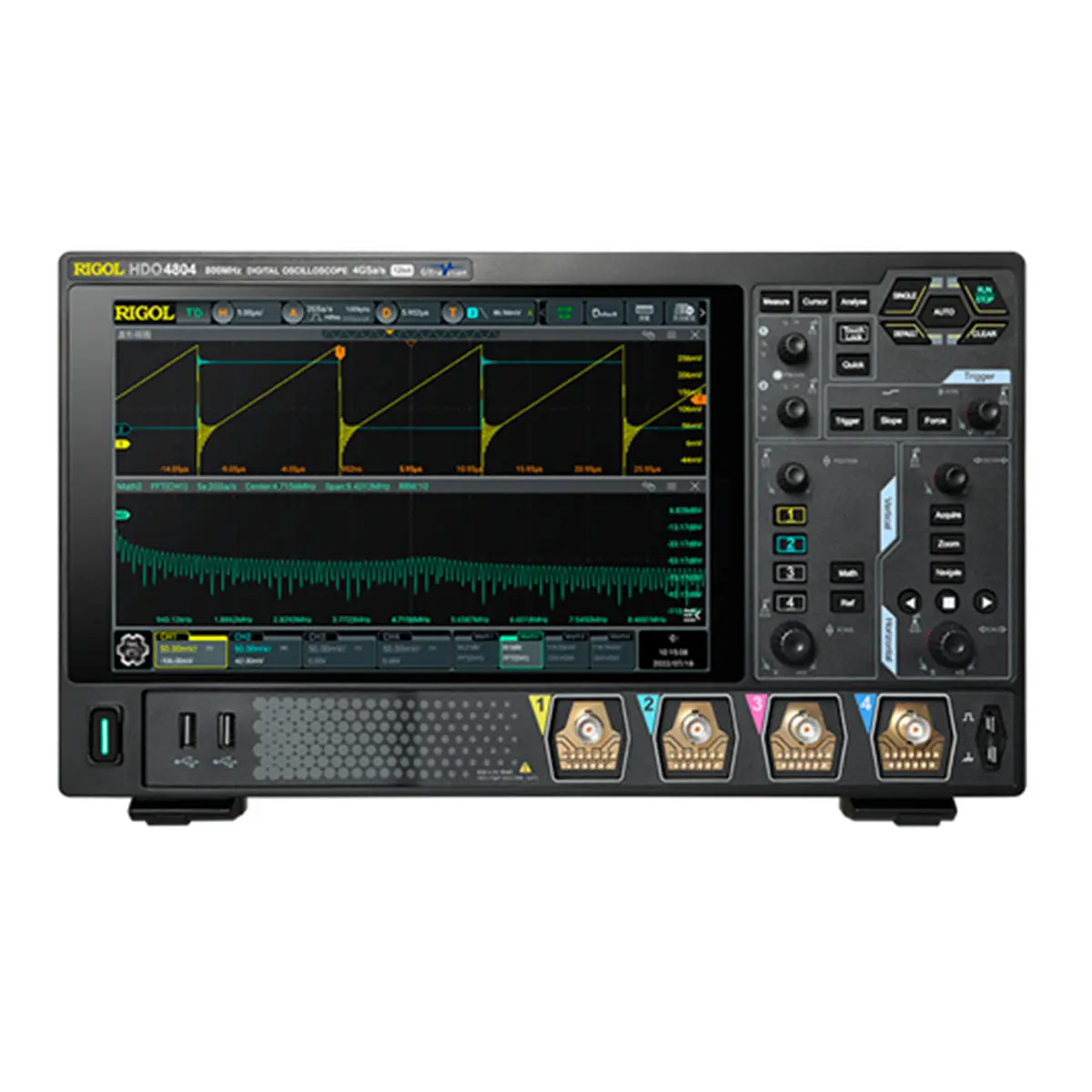

Другие:
Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
Связь синхронизации:
Тип связи:
AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)
Эффективное количество ENOB (тип.):
8 бит
:
±4 дел (12 бит)
Кнопки навигации:
просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire
:
Тип канала:
левый, правый
Автоматические измерения:
Подавление шумов:
Тип и размер встроенного дисплея:
10,1 дюймовый емкостный дисплей с функцией мультитач;
Максимальная глубина памяти:
250 млн. точек (1 канал). 125 млн. точек (2 канала) 62,5 млн.точек (4 канала) опции: 500 млн.точек (1 канал), 250 млн.точек (2 канала), 125 млн.точек (4 канала)
Погрешность коэфф. усиления:
±2% от полной шкалы
:
АНАЛИЗ ОСЦИЛЛОГРАММ:
Pass / Fail
Условие сравнения:
=, ≠, >, <, <>, ><
Отклонение запуска(типовое):
Разрядность:
4 бит ~ 32 бит
BPF:
Погрешность смещения:
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
Макс. количество сегментов:
500000 событий запуска
:
Типы шин:
штатно: Parallel, RS232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Режимы:
I2S, LJ, RJ
Копирование:
Разрешение встроенного дисплея:
1280 х 800 пикселей;
ESD защита:
±8 кВ (на входе BNC)
Темы:
температура, интенсивность
:
аналоговые каналы (CH1 ~ CH4)
Разрядность TX/RX:
5 бит ~ 9 бит
Четность:
Odd, Even, нет
Арифметика:
Чувствительность по вертикали:
Изоляция между каналами:
≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса)
:
data word, command word, status word (адрес+последние 11 бит)
Шумовая режекция:
Вкл / Выкл
:
фикс. 40% ~ 60%
Стоповые биты:
1 или 2 бита
Режим:
во всех режимах
Тип декодируемых каналов:
Отображение результатов:
Курсорные измерения:
Временное разрешение:
100 пс
Режим выборки:
выборка в реальном времени
Блокировка уровня запуска:
8 нс ~ 10 с
USB 3.0 Hi-speed Host:
2 на передней панели
Набор команд управления и программирования:
Максимальная задержка:
пред-запуск: -5 делений пост-запуск: 1 с или 100 дел, что больше
Джиттер запуска (тип.):
< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
Установка:
H, L, X
USB 3.0 Hi-speed Device:
1 на задней панели
Входной импеданс:
1 МОм±1%, BNC разъем
Типы запуска:
штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Количество курсоров:
2 пары XY курсоров
Максимальная скорость захвата сигнала:
50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire)
:
Тип фронта:
нарастающий, спадающий
Полоса пропускания:
200 МГц - 50 Ом 200 МГц - 1МОм

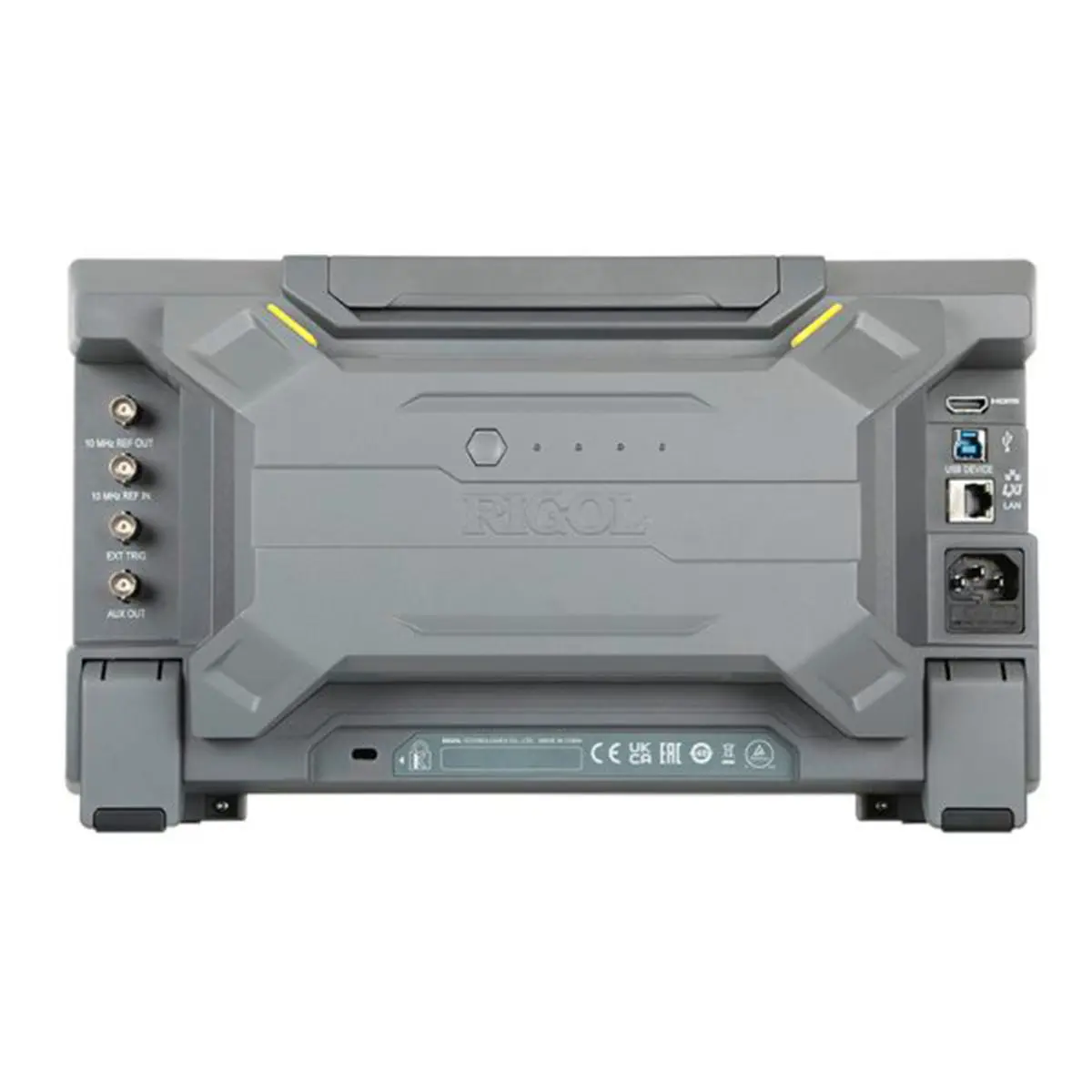

LAN:
1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)
Статистика:
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Измерения в X-Y режиме:
X = Канал 1, Y = Канал 2
Аппаратная запись и воспроизведение сигналов в реальном времени:
макс. 500 000 кадров
:
основное окно, растяжка Zoom
Система:
NTSC, PAL и SECAM
Внутренний:
±5 делений от центра экрана
Вертикальное разрешение в режиме высокого разрешения:
Функция измерения:
DC, AC+DC RMS, AC RMS
Коэффициент развертки:
500 пс/дел ~ 1000 с/дел
Количество автоизмерений:
41 тип, 14 измерений может отображаться одновременно
Пиковый детектор:
захват глитчей от 500 ps
:
480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
Установка шаблона:
H, L, X, нарастающий фронт, спадающий фронт
Внешний:
±5 В
Диапазон ослабления пробников:
Частота дискретизации:
Тип окна:
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Ограничение полосы пропускания:
20 МГц, 250 МГц - выбирается для каждого канала
Макс. количество отображаемых на канал:
33 типа
Условие:
прохождение через заданный уровень
Навигация:
Диапазон смещения по постоянному току:
Вертикальное разрешение:
12 бит
Максимальная частота дискретизации:
4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала)
Погрешность временной базы:
погрешность временной базы
Вертикальные:
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS
:
Позиция запуска:
вход, выход, время
Протокол:
версия (1.X или 2.X)
Ограничение пропускной способности (типовое):
Источник запуска:
аналоговые каналы (CH1 ~ CH4)
Задержка между каналами:
≤500 пс
Время нарастания (от 10% до 90%, типовое):
≤1,75 нс
Условие запуска:
Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности)
Горизонтальные:
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
:
до 20 Мбит/сек
Фронт:
нарастающий, спадающий
Звуковой сигнал:
при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона
Наименование:
значение
Погрешность коэффициента усиления:
Операции:
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Отображение:
таблица событий во внутренней или внешней памяти
Связь по входу:
открытый, закрытый или земля
Разрешение:
ACV / DCV: 4 бита
Количество отображаемых одновременно:
4
Условие задержки:
>, <, внутри интервала<>, вне интервала ><
Диапазон задержки времени:
Количество входных каналов:
4 аналоговых входа + 1 внешний вход запуска
Учет ослабления пробников:
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X
Габариты:
Цветовая градация:
поддерживается в математических операциях, в т.ч. БПФ
Разрядность адреса:
7 бит, 8 бит, 10 бит
Скорость захвата:
Переключение с канала на канал:
Режим запуска:
авто, обычный, одиночный
Определение пробников:
автоматическое определение пробников Rigol
Макс.длина:
1 М точек
:
BP, BM, RX/TX
Тип сигнала:
CAN_H, CAN_L, TX/RX, DIFF
