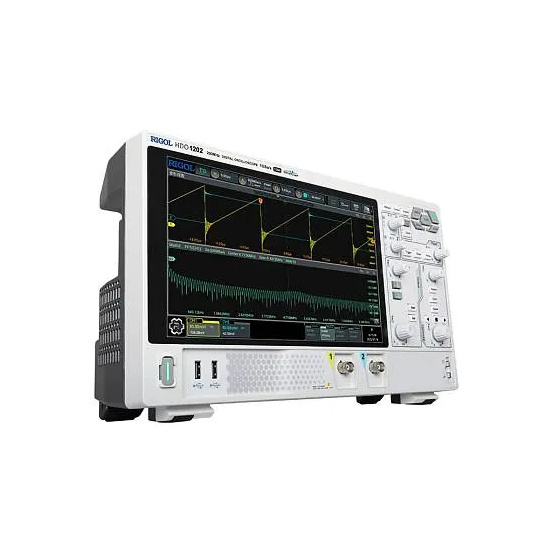

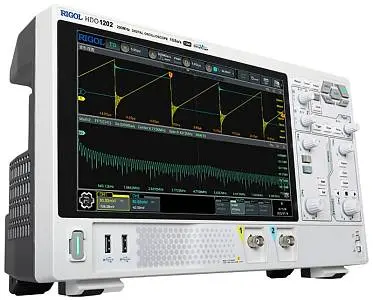

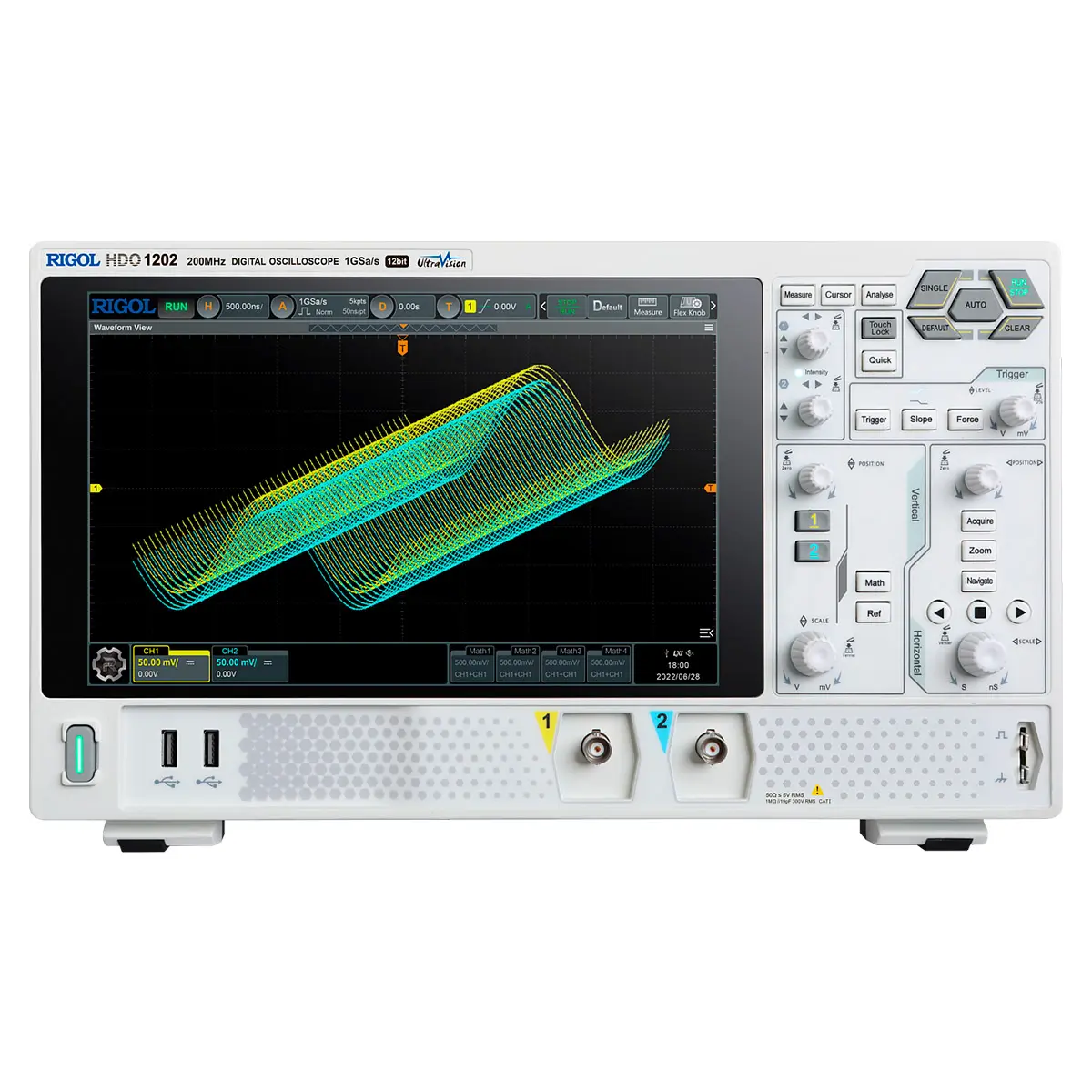

Связь синхронизации:
AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)
внешний вход запуска:
± 5 В
Эффективное количество ENOB (тип.):
> 8 бит
:
±4 делений (12 бит)
:
4 ГГб RAM
Количество математических функций:
отображает 4 математические функции одновременно
Автоматические измерения:
количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -источник измерения: от CH1 к CH4, от Math1 к Math 4 -диапазон измерений основной вид, увеличение. измерения: -отображает 33 результата измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина,+режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin, +Скорость нарастания и -скорость нарастания. другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчет. -устанавливаемое статистическое время
Подавление шумов:
увеличение задержки для триггерной цепи (только для внутреннего триггера), включение/выключение
Тип и размер встроенного дисплея:
10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch"
Максимальная глубина памяти:
50 млн. точек (25 млн. точек - два канала) – стандарт. 100 млн. точек (50млн. точек - два канала) - опция HDO1000-RLU-01.
Импеданс внешнего входа запуска:
1 МОм ±1%, BNC разъем
:
256 уровней интенсивности (LCD, HDMI).
Разрешение по времени:
400 пс
:
HDMI
Отклонение запуска(типовое):
нормальный прием, пограничный триггер, уровень триггера, расположенный около 50% от внешнего входного сигнала
питающая сеть переменного тока:
фиксированное значение 40% - 60 %
BPF:
-размер записи: до 1 млн. точек. -тип окна: прямоугольная, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник. -поиск по пиковым значениям: максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.
Погрешность смещения:
≤200 мВ/дел: (±0,1 дел; ±2 мВ; ±1,5% смещения) >200 мВ/дел: (±0,1 дел; ±2 мВ; ±1% смещения)
:
3,8 кг
Погрешность частоты опорного генератора:
±2,5 х 10 в-6/год
:
Cortex-A72, 1.8 ГГц, 8 ядер
Поиск по пиковым значениям:
максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
Режимы:
YT режим по умолчанию XY на канале ½ SCAN базовое время сканирования ≥ 200 мс/дел ROLL временная база: ≥50 мс/дел или ≥100 мс/дел (выбирается), доступно для входа или выхода из режима ROLL поворотом ручки горизонтальной временной базы.
Копирование:
копирование в/из системы запуска; независимые настройки, включая настройку порогового уровня и условий запуска.
Разрешение встроенного дисплея:
1280 х 900 пикселей, соотношение сторон 16:9
ESD защита:
±8 кВ (на входе BNC)
:
От 0°C до +50°C
:
аналоговые каналы
Запись сигналов:
сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. источник сигнала: все аналоговые каналы. анализ: поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы.
Арифметика:
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop
Масштабная сетка:
10 делений по вертикали х 8 делений по горизонтали
Чувствительность по вертикали:
от 500 мкВ/дел до 10 В/дел
Изоляция между каналами:
≥100:1
Тест "Годен/Не годен":
сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. источник сигнала: все аналоговые каналы.
Тип декодируемых каналов:
типовые Parallel, RS232/UART, I²C, SPI, CAN, LIN.
Отображение результатов:
событие просматриваются или экспортируется во внешнюю/внутреннюю память.
Курсорные измерения:
количество курсоров: 2 пары курсоров по осям X и Y. ручной режим: - отклонение напряжения между курсорами (ΔY). - отклонение по времени между курсорами (ΔX). - обратная величина ΔX (Гц) (1/ΔX). режим отслеживания: - фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. - фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. автоматизированное измерение: - позволяет отображать курсор во время автоматического измерения. режим XY: - измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2
Режим выборки:
выборка в реальном времени
:
От -30°C до +60°C
Цветовая гамма:
обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы
Максимальное входное напряжение:
300 В(скз) CAT I, 400 В(пик) (DC + В(пик))
Набор команд управления и программирования:
стандартные SCPI команды.
Внутренняя энергонезависимая память:
8 ГГб
Диапазон временной развертки:
от 2 нс/дел до 1000 с/дел
Послесвечение:
выключено; бесконечное послесвечение; настраиваемое послесвечение (от 100 мс до 10 с)
:
400 Вт
Автоматическое масштабирование:
автоматическое масштабирование минимального напряжения более 10 мВ (размах), рабочего цикла более 1% и частоты более 35 Гц.
Входной импеданс:
1 МОм ± 1%
Типы запуска:
запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту, по протоколам: I2C, SPI, RS232/UART, CAN, LIN.
Максимальная скорость захвата сигнала:
50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire)
:
Источник сигнала запуска:
аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока.
Полоса пропускания:
200 МГц
Аппаратная запись и воспроизведение сигналов в реальном времени:
макс. 500 000 кадров
Вертикальное разрешение в режиме высокого разрешения:
14 бит, 16 бит
Функции вольтметра:
источник: все аналоговые каналы. измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока. разрешение 4 разряда. поддержка настроек верхнего / нижнего предела; подает звуковой сигнал, когда значение напряжения находится внутри или за пределами предельного диапазона.
Входная емкость:
19 пФ ± 3 пФ
Относительная влажность, %:
не более 90%
Пиковый детектор:
захват глитчей от 2 нс
Диапазон ослабления пробников:
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X,1000X, 2000X, 5000X
Частота дискретизации:
Напряжение и сила тока сети питания:
100 В – 240 В, 50-60 Гц

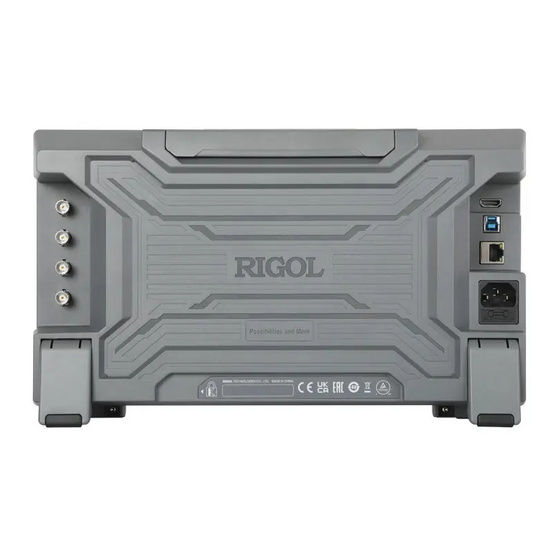

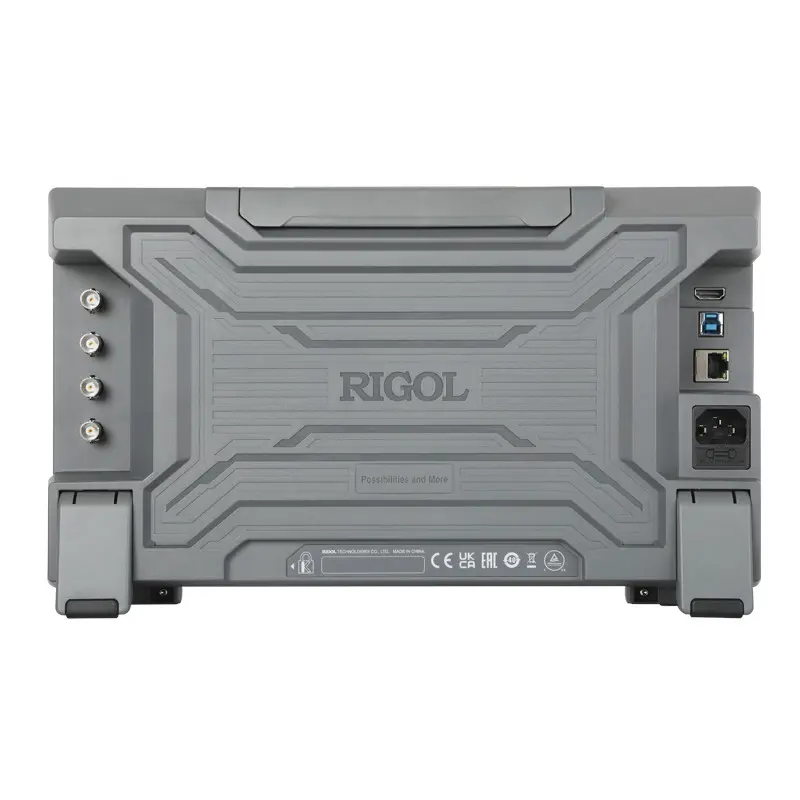

Интерфейсы связи:
USB 3.0, LAN
Навигация:
время: просмотр полученных сигналов во временном порядке. событие: используются элементы управления навигацией для перехода к найденным событиям поиска. сегмент: используются элементы управления навигацией для воспроизведения полученных сегментов на странице режима UltraAcquire.
Диапазон смещения по постоянному току:
±1 В (≤ 65 мВ/дел) ±10 В (свыше 65 мВ/дел до 270 мВ/дел) ±20 В (свыше 270 мВ/дел до 2.75 В/дел) ±100 В (свыше 2.75 мВ/дел до 10 В/дел)
Вертикальное разрешение:
12 бит
Высота для монтажа в измерительную стойку:
4U
Максимальная частота дискретизации:
2 Гвыб/с (1 канал) 1 Гвыб/с (2 канала)
Размеры:
358 х 214 х 120 мм
:
4, декады и включает/отключает четыре типа протоколов одновременно.
Ограничение пропускной способности (типовое):
20 МГц, полный; выбирается для каждого канала.
Задержка между каналами:
≤2 нс
Время нарастания (от 10% до 90%, типовое):
≤5 нс
Погрешность коэффициента усиления:
±2% от полной шкалы
Функции частотомера:
источник: все аналоговые каналы и выход. измерение частоты, периода, сумматор.
Входная связь:
по постоянному току, переменному току или заземление
Разрешение:
от 3 до 6 разрядов (устанавливаемое пользователем)
Диапазон задержки времени:
предварительный запуск: -5 дел. пост запуск: 1 с или 100 дел (в зависимости от того, что больше)
Частотный диапазон частотомера:
максимальная аналоговая полоса пропускания.
Количество входных каналов:
2 аналоговых входа + 1 внешний вход запуска
Диапазон удержания:
от 8 нс до 10 с
Габариты:
:
Android
Скорость захвата:
Переключение с канала на канал:
диапазон переключения от канала к каналу: ±100 нс, точность: ±1 пс
Сумматор:
до 48 разрядов
внутренний источник запуска:
± 5 делений от центра экрана
Режим запуска:
автоматический, нормальный, одиночный
:
по нарастанию и ширина импульса.
