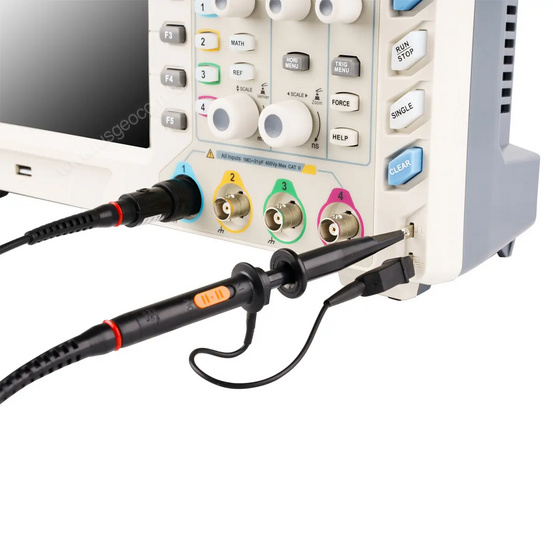

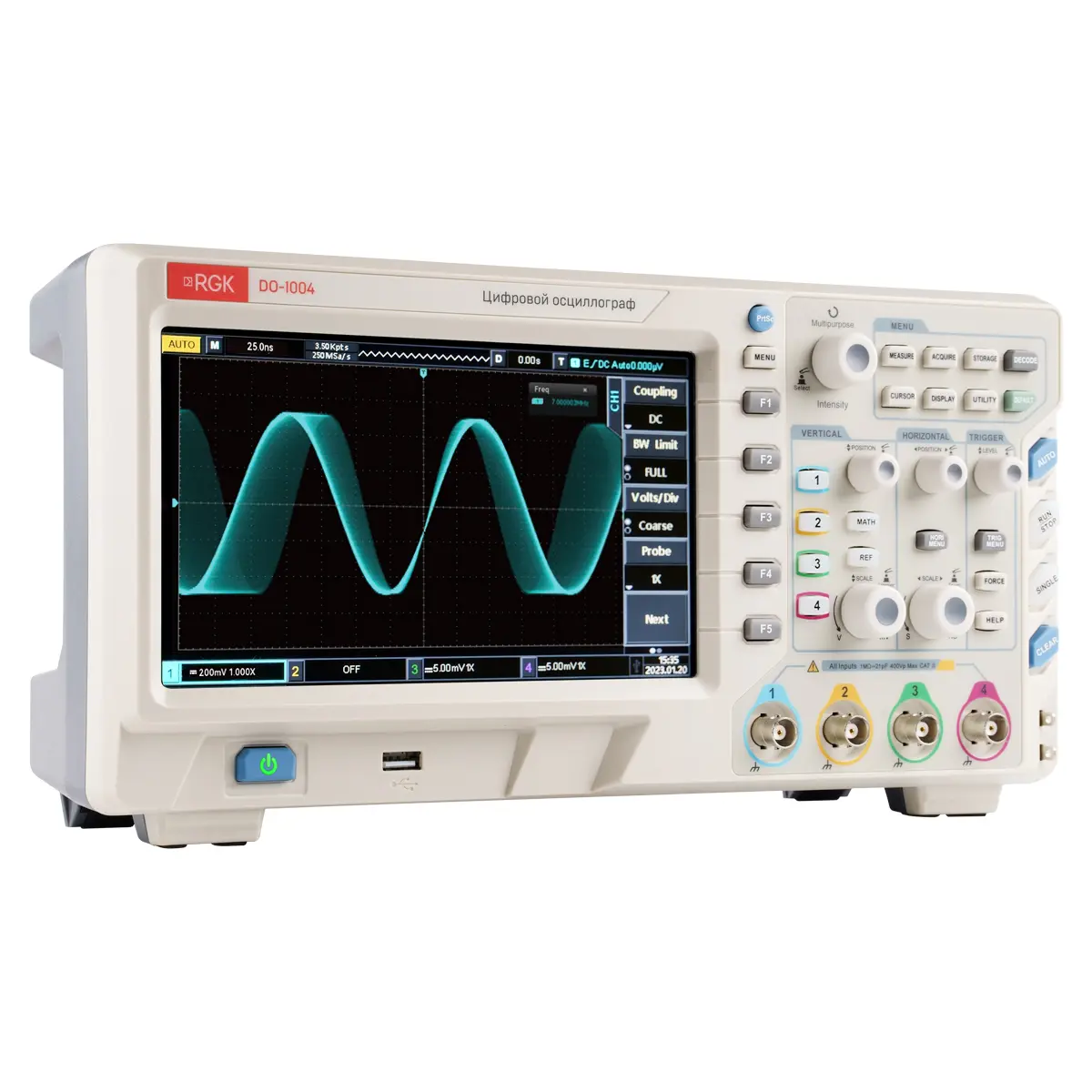

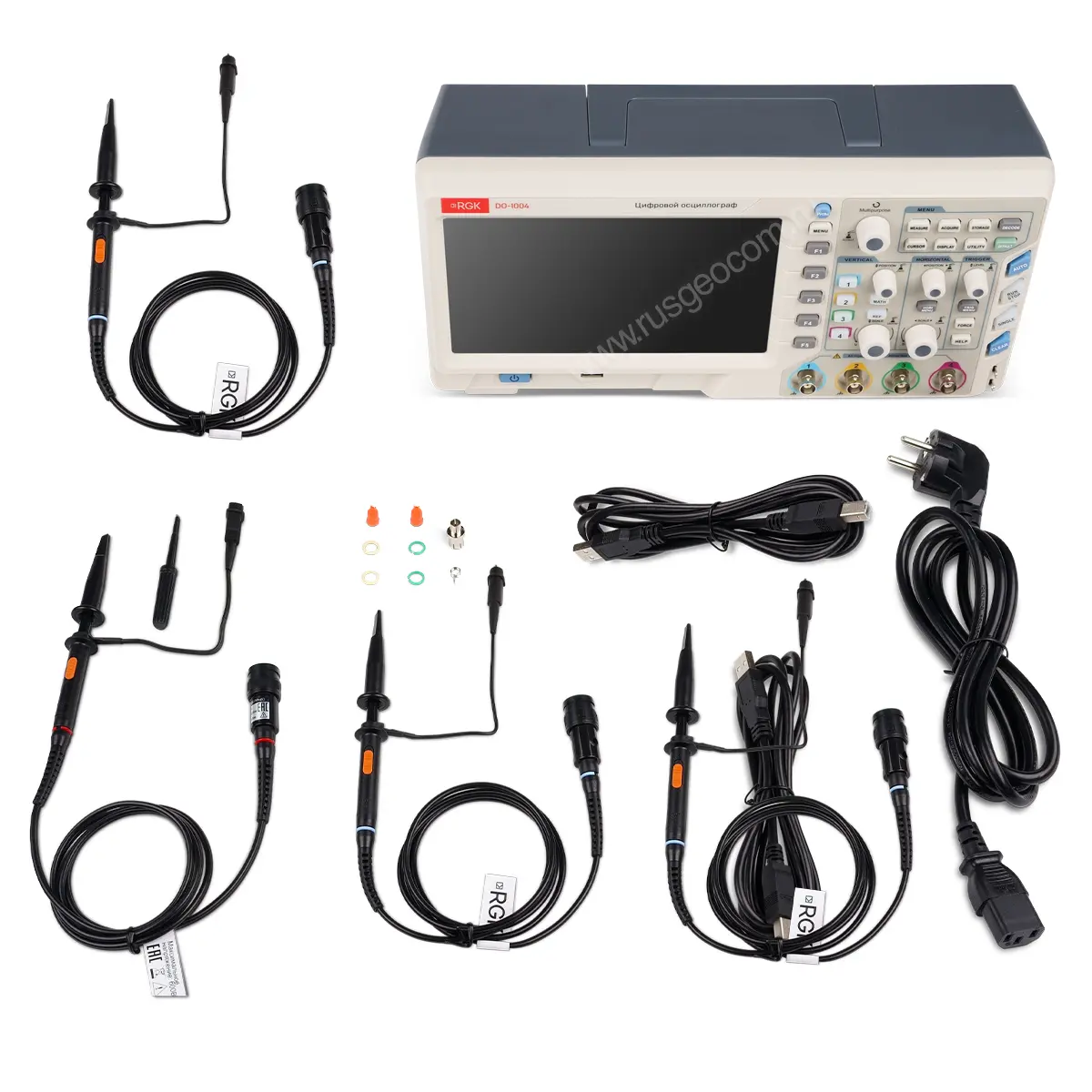

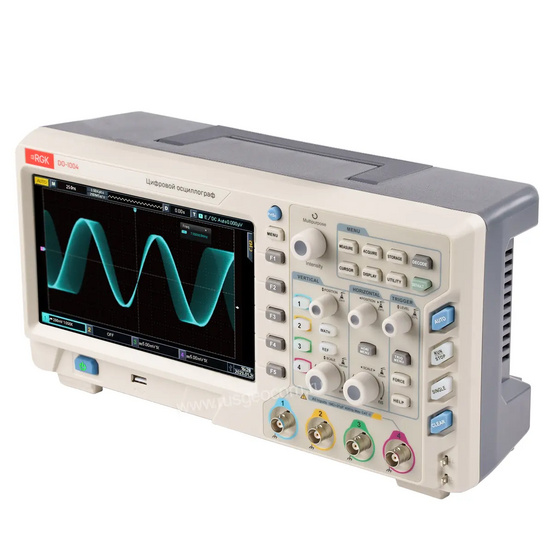

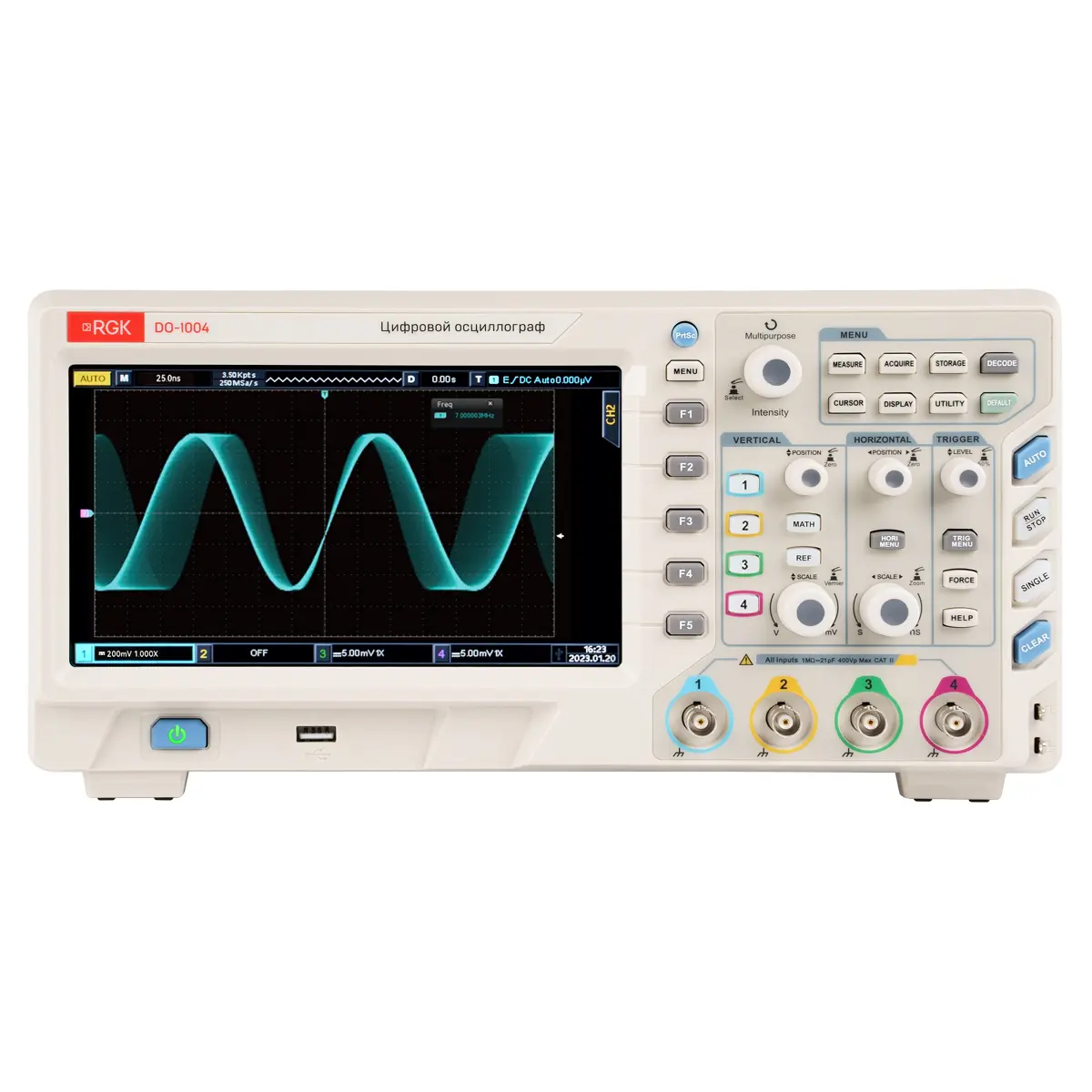

Цифровой осциллограф RGK DO-1004

Наличие по запросу

Цена по запросу

Оформить заказ

Время нарастания фронта импульса: ≤3,5 нс

Диапазон коэффициента вертикальной развертки: от 1 мВ/дел до 20 В/дел

Разрядность аналого-цифрового преобразователя: 8 бит

Отключаемое ограничение полосы пропускания аналогового сигнала: 20 МГц

Габаритные размеры: 116 х 336 х 174 мм

Операции над осциллограммами: ＋, －, ×, ÷, FFT (БПФ)

: 800х480 пикселей

Оконные функции для БПФ: Хэннинга, Блэкмана, Хэмминга, прямоугольное

: ~100-240 В

: 3,5 кг

: 4

Полоса пропускания: 100 МГц

ЖК-дисплей: 8 дюймов

Диапазон временной развертки: от 5 нс/дел до 50 с/дел

Глубина памяти: 56 Мб

Максимальная частота дискретизации: 1 Гвыб/с

Цифровой фильтр: высокочастотный, низкочастотный, подавление полосы

Тип осциллографа: цифровой

Вертикальная система
Тип осциллографа	цифровой
Количество каналов	4
Полоса пропускания	100 МГц
Время нарастания фронта импульса	≤3,5 нс
Разрядность аналого-цифрового преобразователя	8 бит
Диапазон коэффициента вертикальной развертки	от 1 мВ/дел до 20 В/дел
Отключаемое ограничение полосы пропускания аналогового сигнала	20 МГц
Горизонтальная система
Максимальная частота дискретизации	1 Гвыб/с
Диапазон временной развертки	от 5 нс/дел до 50 с/дел
Глубина памяти	56 Мб
Математические операции
Операции над осциллограммами	＋, －, ×, ÷, FFT (БПФ)
Оконные функции для БПФ	Хэннинга, Блэкмана, Хэмминга, прямоугольное
Цифровой фильтр	высокочастотный, низкочастотный, подавление полосы
Общие характеристики
ЖК-дисплей	8 дюймов
Разрешение дисплея	800х480 пикселей
Напряжение питания	~100-240 В
Габаритные размеры	116 х 336 х 174 мм
Масса	3,5 кг

Описание

Цифровой осциллограф RGK DO-1004, полоса пропускания которого составляет 100 Мб при максимальной частоте выборки 1 Гвыб/с, построен на основе 8-битного АЦП. Он отличается от других моделей серии DO наличием четырех аналоговых каналов, большей глубиной памяти и расширенной функциональностью, благодаря чему подходит для диагностики и настройки сложных электронных и цифровых устройств. Наличие функции авто-настройки сокращает время подготовки прибора к измерениям, упрощая процесс выполнения работ.

Функциональные возможности

Четырехканальный осциллограф RGK DO-1004 оснащен стандартным набором измерительных и аналитических функций, включая режим X-Y для определения разности фаз по методу Лиссажу, реализацию автоматических и курсорных измерений, БПФ и пр. Помимо использования типовых арифметических операций со сложением-вычитанием и умножением-делением сигналов выбранных каналов, предусмотрена возможность выполнения вычислений по введенным формулам длиной 36 символов с логарифмическими, интегральными, тригонометрическими, логическими и прочими функциями. Наличие режима записи позволяет производить измерение параметров, изучение и анализ формы быстрых сигналов, сохраненных покадрово во встроенной памяти или на съемном носителе, подключенном к осциллографу RGK DO-1004 через USB-порт на передней панели. Для быстрого сохранения изображений можно использовать функцию записи снимков с экрана, которая активируется путем нажатия соответствующей кнопки, без входа в меню.

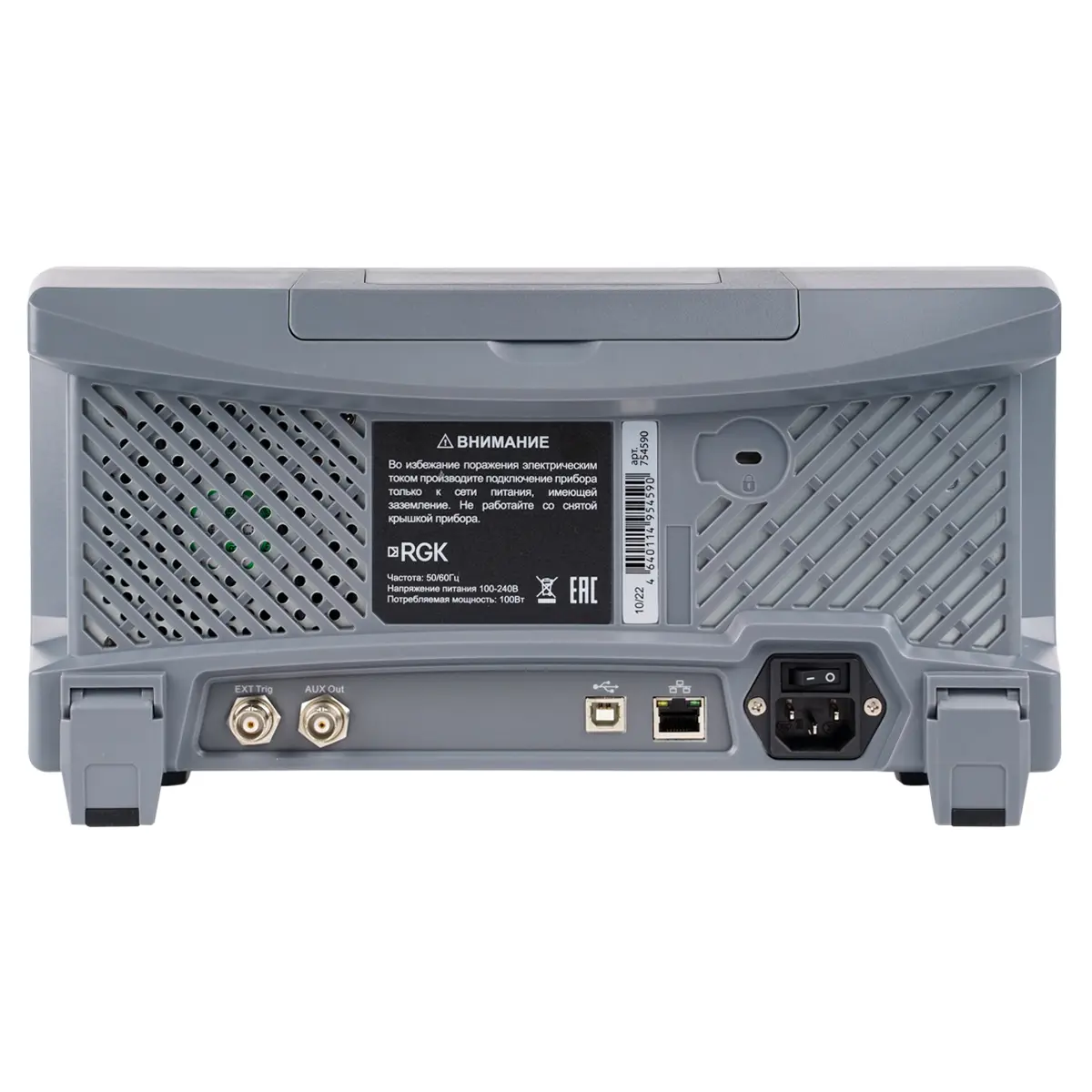

Возможность работы с сигналами разных типов обеспечивается за счет поддержки широкого перечня вариантов запуска. Доступна синхронизация по сигналу в любом из аналоговых каналов, от внешнего источника, подключаемого через ВЧ коннектор с обратной стороны прибора, либо от питающей сети переменного тока. Цифровой осциллограф может эксплуатироваться в режиме допускового контроля, с автоматическим сравнением отслеживаемых сигналов с нормативными значениями либо образцовой осциллограммой и выдачей результата в виде "годен" или "негоден" через соответствующий выход.

Особенности осциллографа RGK DO-1004

Увеличенный размер экрана, по сравнению с младшими моделями серии DO, повышает комфортность при использовании прибора, снижая нагрузку на глаза при выполнении работ.

Расширенный набор интерфейсов – реализация функции дистанционного управления возможна не только при прямом подключении к ПК через USB порт, но и в сетевом режиме, при задействовании канала LAN.

Режим декодирования протоколов позволяет использовать данное изделие для диагностики и отладки цифрового оборудования с последовательными шинами I2C, SPI и RS232.

Купить цифровой осциллограф RGK DO-1004, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
