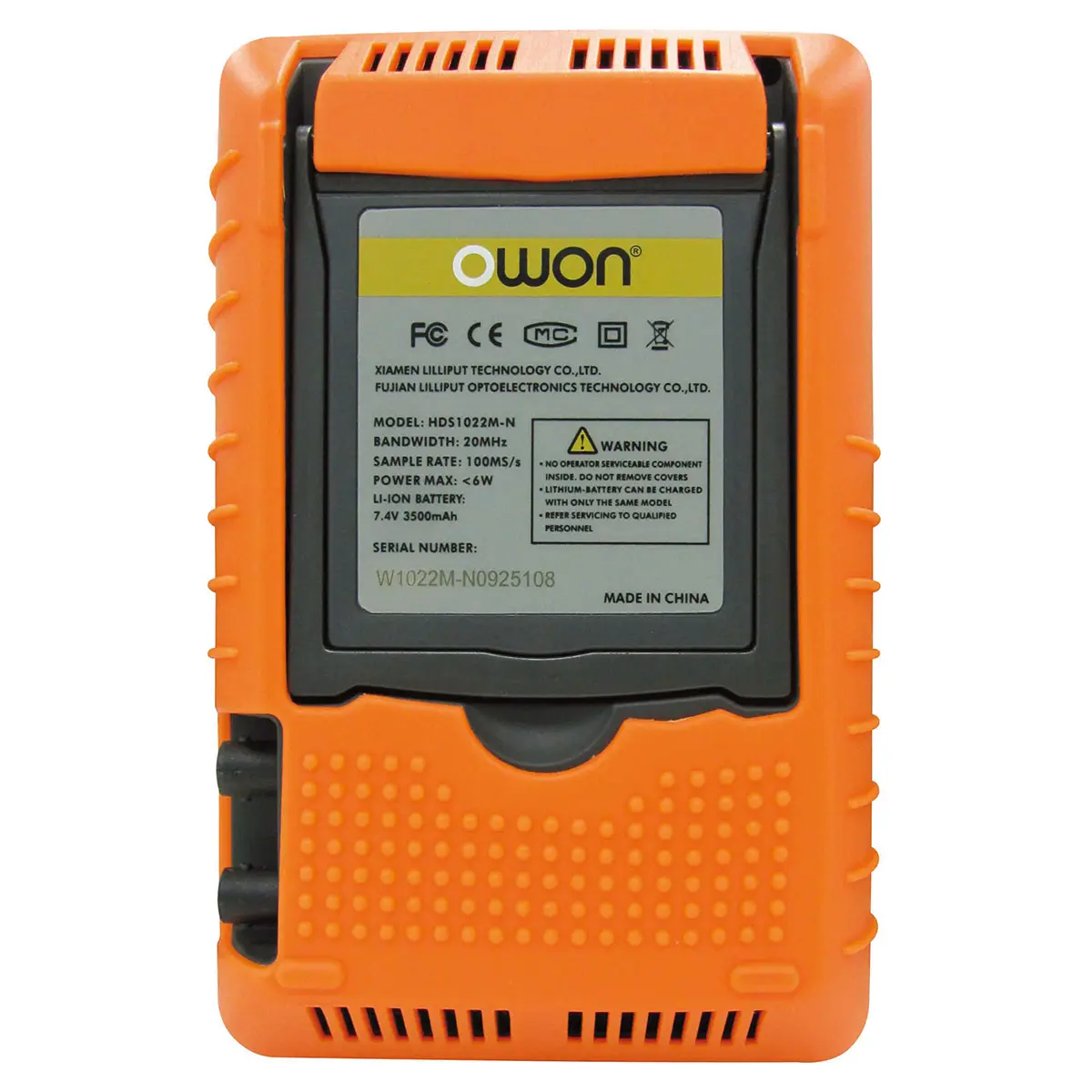

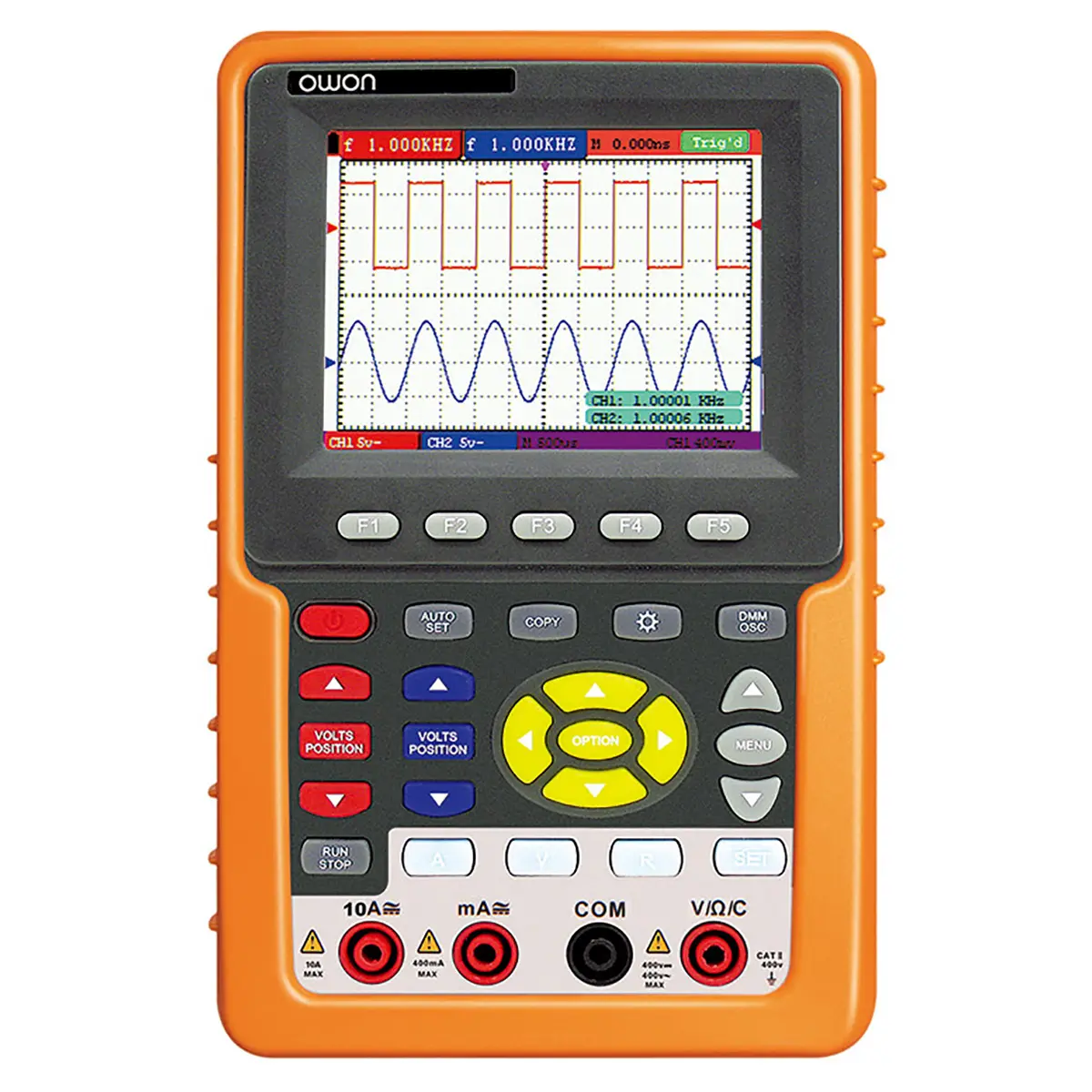

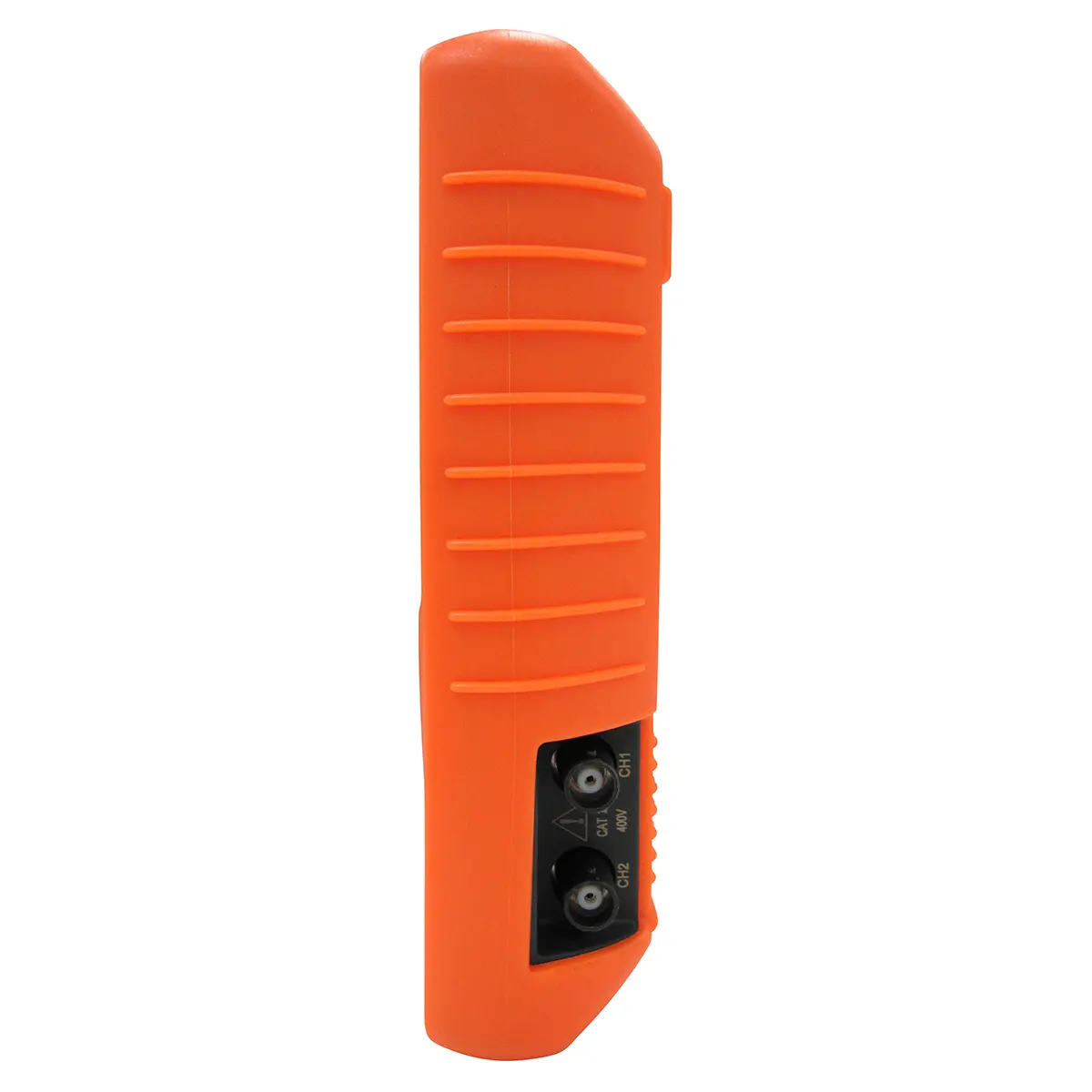

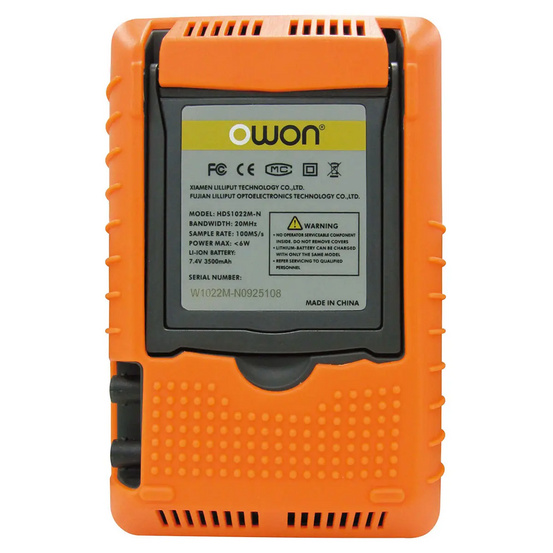

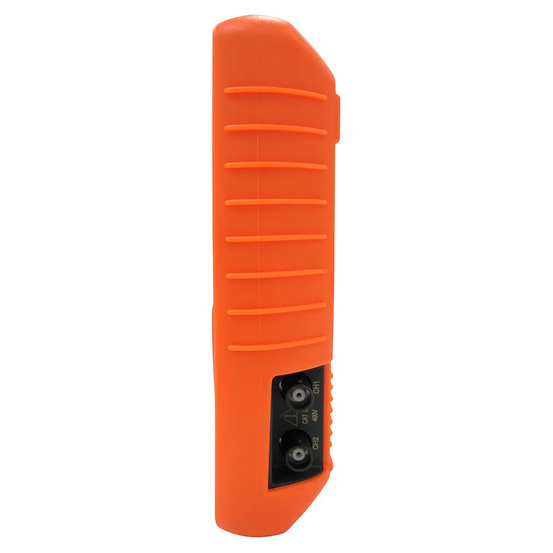

Портативный осциллограф OWON HDS3102M-N

Функция частотометра:

Прозвонка:

Дисплей: 3,7 дюймов, TFT ЖК - экран, 640 х 480, 65536 цветов

Интерполяция формы волны: sin (x) / x

: USB

Напряжение переменного тока (40 Гц - 400 Гц):

Максимальное напряжение:

Способ охлаждения:

Максимальное входное напряжение: ± 400 В CAT II

Автоматическое ранжирование:

Питание: 100 - 240 В AC, 50 / 60 Гц

:

Диод:

Модель приобретения:

Входной импеданс: 1 МОм ± 2 %, 15 пФ ± 5 пФ

Функция частотомера:

Напряжение изоляции:

:

Диодные измерения:

Входная связь:

Время нарастания: ≤ 3.5 нс

Разрешение: 6 цифр

:

Режимы выбора диапазона мультиметра:

Ограничение пропускной способности (типичное):

Выходной импеданс:

Смещение постоянного тока:

Габариты: 180 х 115 х 40 мм

Вертикальная развёртка: 5 мВ / дел - 5 В / дел

Скорость обновления сигналов:

Максимальный входной ток:

Курсорное измерение:

Курсорные измерения: разность напряжений между курсорами ΔV

: ± 100 ppm

Низкочастотный отклик (-3 дБ): ≤ 10 Гц (на входе BNC)

:

Ограниченная полоса пропускания:

Тип запуска:

Функция самокалибровки:

Вертикальное разрешение: 8 бит

Канал:

Диапазон чувствительности:

Амплитудный диапазон (высокое сопротивление):

Хранение формы волны: 4 формы волны

Источник запуска:

Запуск по фронту:

Переменный ток: 40 мА с точностью ± (1,5% + 3) 400 мА с точностью ± (2% + 1) 10 А с точностью ± (5% + 3)

Режимы триггера: фронт (нарастающий, ниспадающий), видео (NTSC, PAL и SECAM ), альтернативный

Выходное напряжение:

Погрешность коэф. усиления:

Диапазоны частот:

Cкорость обновления сигналов:

Диапазон смещения:

TrueRMS:

Постоянный ток: 40 мА, 400 мА, с точностью ± (1.5% + 1) 10 А с точностью ± (3% + 3)

: 400 мВ, 4 В, 40 В, 400 В, 1000 В, с точностью ± (1% + 1)

Выходной ток:

Способ соединения:

Максимальная частота дискретизации в реальном времени: 1 ГВыб / с

Глубина памяти максимальная:

Мощность потребления:

Сопротивление: 400 Ом, с точностью ± (1% + 3) 40 кОм - 4 МОм, с точностью ± (1% + 1) 40 МОм, с точностью ± (1,5% + 3)

Коэффициент развертки: 5 нс / дел - 100 с / дел

Точность уровня триггера: ± 0,3 дел

Частотный диапазон: AC от 2 кГц до полной полосы пропускания

Погрешность уровня запуска:

Время задержки между каналами: 150 пс

Скорость регистрации:

Входное сопротивление: 10 МОм

Смещение триггера: 655 делений для предварительного запуска и 4 деления для последующего запуска

Полоса пропускания: 100 МГц

Смещение запуска:

Диапазон частоты дискретизации: 0,25 Выб / с - 1 ГВыб / с

Декодирование протоколов:

Погрешность временной базы:

: 4000 отсчетов

Диапазон удержания триггера: 100 нс - 10 с

Автоматический диапазон:

Диапазон уровня запуска триггера: ± 6 деления от центра экрана

Коммуникационный интерфейс:

Встроенный мультиметр:

Установка коэффициента затухания датчика: 1 Х, 10 Х, 100 Х, 1000 Х

Развязка входа: DC, AC, GND

: 2

Частота формы волны:

Коэффициент ослабления пробника:

Смещение: ± 2 В (5 мВ / дел - 200 мВ / дел) 50 В (500 мВ / дел - 5 В / дел)

Рабочая температура: от 0°С до 50°С

: < 6 Вт

:

Глубина хранения:

Амплитуда (50 Ом):

Точность частоты дискретизации:

Входные соединения:

Режим тестирования:

Температура хранения: от -20°С до 60°С

Частотный выход:

: 645 г

Точность измерения времени интервала (полная полоса пропускания):

Автоматическое измерение: Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, + Duty, - Duty, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса

Номинальный ток:

Разрешение частоты:

Математические вычисления:

Ёмкость: 51.2 нФ - 100 мкФ, с точностью ± (3% + 3)

:

Точность измерения постоянного тока (режим выборки среднего значения):

Глубина формы волны:

Частота выборки:
