Портативный осциллограф OWON HDS242

Наличие по запросу

14478руб.

Оформить заказ

Точность частоты дискретизации:

: AC: 10 А

Автоматическое измерение: период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда

Номинальный ток:

Входные соединения:

Режим тестирования: напряжение, ток, сопротивление, емкость, проверка диодов

Температура хранения: -20 С° - 60 С°

Частотный выход:

Математические вычисления:

Ёмкость: 20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10)

: USB-C

Максимальное напряжение: AC: 750 В DC: 1000 В DC: 10 А

Способ охлаждения: Пассивный

Максимальное входное напряжение: 400 В

Функция частотометра:

Прозвонка: есть (< 50 Ом)

Дисплей: 3.5", LCD, 320 x 240, 65536 цветов

Модель приобретения:

Входной импеданс: 1 МОм ± 2%, 16 пФ ± 10 пФ

Автоматическое ранжирование:

Питание: AC 100 - 240 В, 50 - 60 Гц

Глубина записи: 8 K в одноканальном режиме 4 К в двухканальном режиме

Режим триггера: авто, нормальный, одиночный

Входная связь:

Время нарастания: ≤ 8 нс

Функция частотомера:

: 0 С° - 40 С°

Ограничение пропускной способности (типичное):

Скорость обновления сигналов: 10 000 осц/с

Максимальный входной ток:

Курсорное измерение:

Частота дискретизации: 125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме

Габариты: 198 x 96 x 38 мм

Форма волны интерполяции: (Sinx)/x

Ограниченная полоса пропускания: 20 МГц

Тип запуска: запуск по фронту

Функция самокалибровки:

Курсорные измерения: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT

Диапазон уровня запуска: ± 4 деления от центра экрана

Диапазон чувствительности: 10 мВ/дел - 10 В/дел

Амплитудный диапазон (высокое сопротивление):

Погрешность коэф. усиления: 3%

Диапазоны частот:

Cкорость обновления сигналов:

Источник запуска: CH1, CH2

Запуск по фронту: нарастающий, спадающий

Переменный ток: 200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) диапазон частоты: 40 Гц - 1000 Гц

: 2200mAh*2（3.7V, 18650）

Способ соединения: DC, AC

Глубина памяти максимальная:

Диапазон смещения: ± 6 дел

TrueRMS: есть

Постоянный ток: 200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10)10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10)

: 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5)

Погрешность уровня запуска: ± 0,3 деления

Скорость регистрации:

Мощность потребления: < 5 Вт

Сопротивление: 200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10)

Коэффициент развертки: 5 нс/дел - 1000 с/дел

Полоса пропускания: 40 МГц

Смещение запуска: в соответствии с длинной записи и временной осью

Диапазон частоты дискретизации: 0.25 выб/с ~ 250 Мвыб/с

Декодирование протоколов:

Относительная влажность, %: ≤ 90%

: 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) диапазон частоты: 40 Гц - 1000 Гц

Автоматический диапазон: есть

Коммуникационный интерфейс:

Встроенный мультиметр:

Погрешность временной базы: ± 100 ppm

: 20 000 отсчетов

Тест диодов: есть (0 - 2 В)

Коэффициент ослабления пробника:

Установка коэффициента затухания датчика: 1 Х, 10 Х, 100 X, 1000 X

Развязка входа: DC, AC, GND

: 2

Количество каналов	2
Полоса пропускания	40 МГц
Частота дискретизации	125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме
Глубина записи	8 K в одноканальном режиме 4 К в двухканальном режиме
Скорость обновления сигналов	10 000 осц/с
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2%, 16 пФ ± 10 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 X, 1000 X
Максимальное входное напряжение	400 В
Ограниченная полоса пропускания	20 МГц
Горизонтальная система
Диапазон частоты дискретизации	0.25 выб/с ~ 250 Мвыб/с
Форма волны интерполяции	(Sinx)/x
Коэффициент развёртки	5 нс/дел - 1000 с/дел
Погрешность временной базы	± 100 ppm
Вертикальная система
Диапазон чувствительности	10 мВ/дел - 10 В/дел
Диапазон смещения	± 6 дел
Время нарастания	≤ 8 нс
Погрешность коэф. усиления	3%
Система измерения
Курсорные измерения	разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT
Автоматическое измерение	период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда
Система синхронизации
Источник запуска	CH1, CH2
Тип запуска	запуск по фронту
Способ соединения	DC, AC
Режим триггера	авто, нормальный, одиночный
Диапазон уровня запуска	± 4 деления от центра экрана
Погрешность уровня запуска	± 0,3 деления
Смещение запуска	в соответствии с длинной записи и временной осью
Запуск по фронту	нарастающий, спадающий
Мультиметр
Максимальное разрешение	20 000 отсчетов
Режим тестирования	напряжение, ток, сопротивление, емкость, проверка диодов
Максимальное напряжение	AC: 750 В DC: 1000 В DC: 10 А
Максимальный ток	AC: 10 А
Напряжение постоянного тока	200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5)
Напряжение переменного тока	200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) диапазон частоты: 40 Гц - 1000 Гц
Постоянный ток	200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10)10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10)
Переменный ток	200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) диапазон частоты: 40 Гц - 1000 Гц
Сопротивление	200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10)
Емкость	20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10)
Прозвонка	есть (< 50 Ом)
Тест диодов	есть (0 - 2 В)
Автоматический диапазон	есть
TrueRMS	есть
Общие характеристики
Дисплей	3.5", LCD, 320 x 240, 65536 цветов
Питание	AC 100 - 240 В, 50 - 60 Гц
	DC 5 В, 2 А
Аккумулятор	2200mAh*2（3.7V, 18650）
Интерфейс	USB-C
Мощность потребления	< 5 Вт
Температура работы	0 С° - 40 С°
Температура хранения	-20 С° - 60 С°
Способ охлаждения	Пассивный
Относительная влажность	≤ 90%
Габариты	198 x 96 x 38 мм

Описание

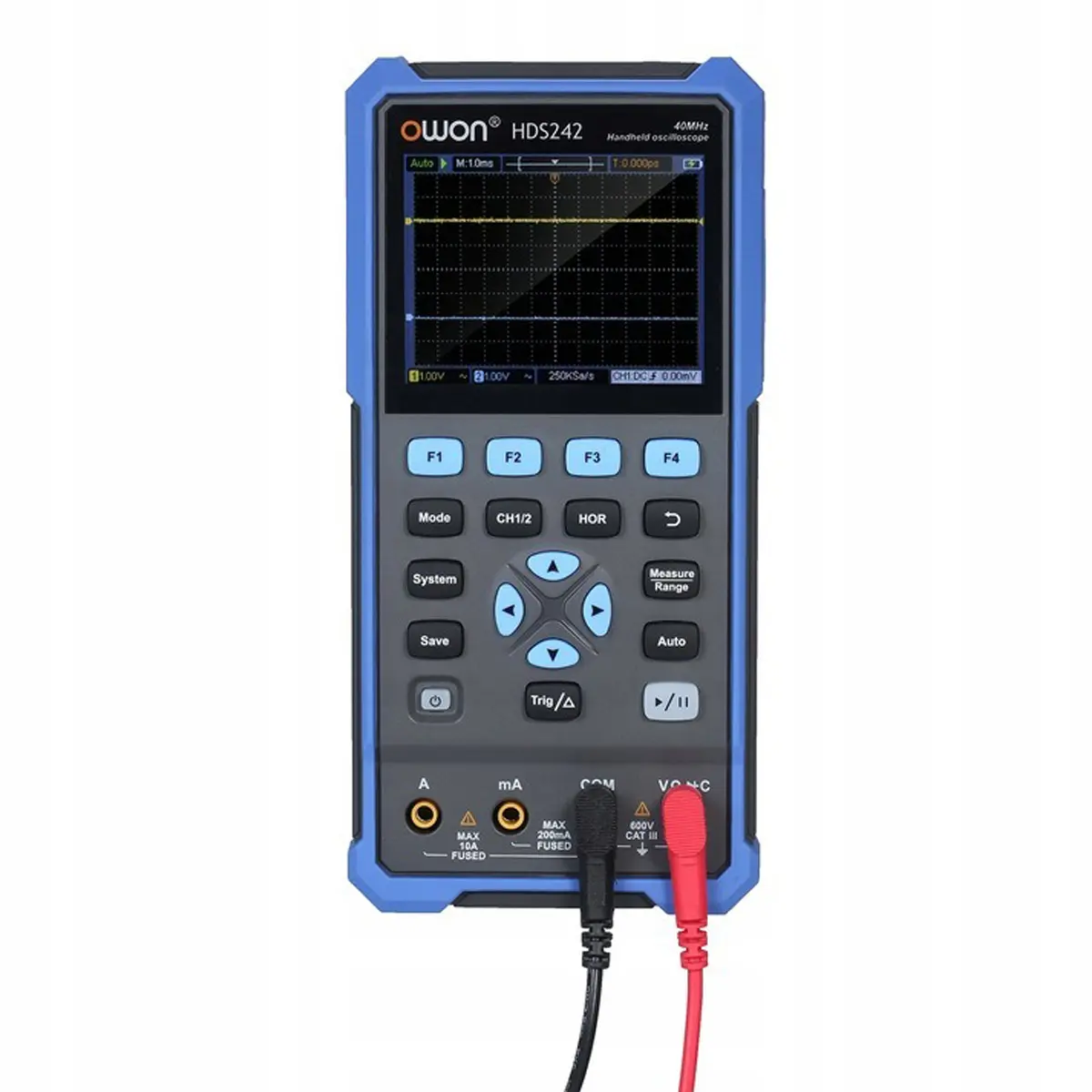

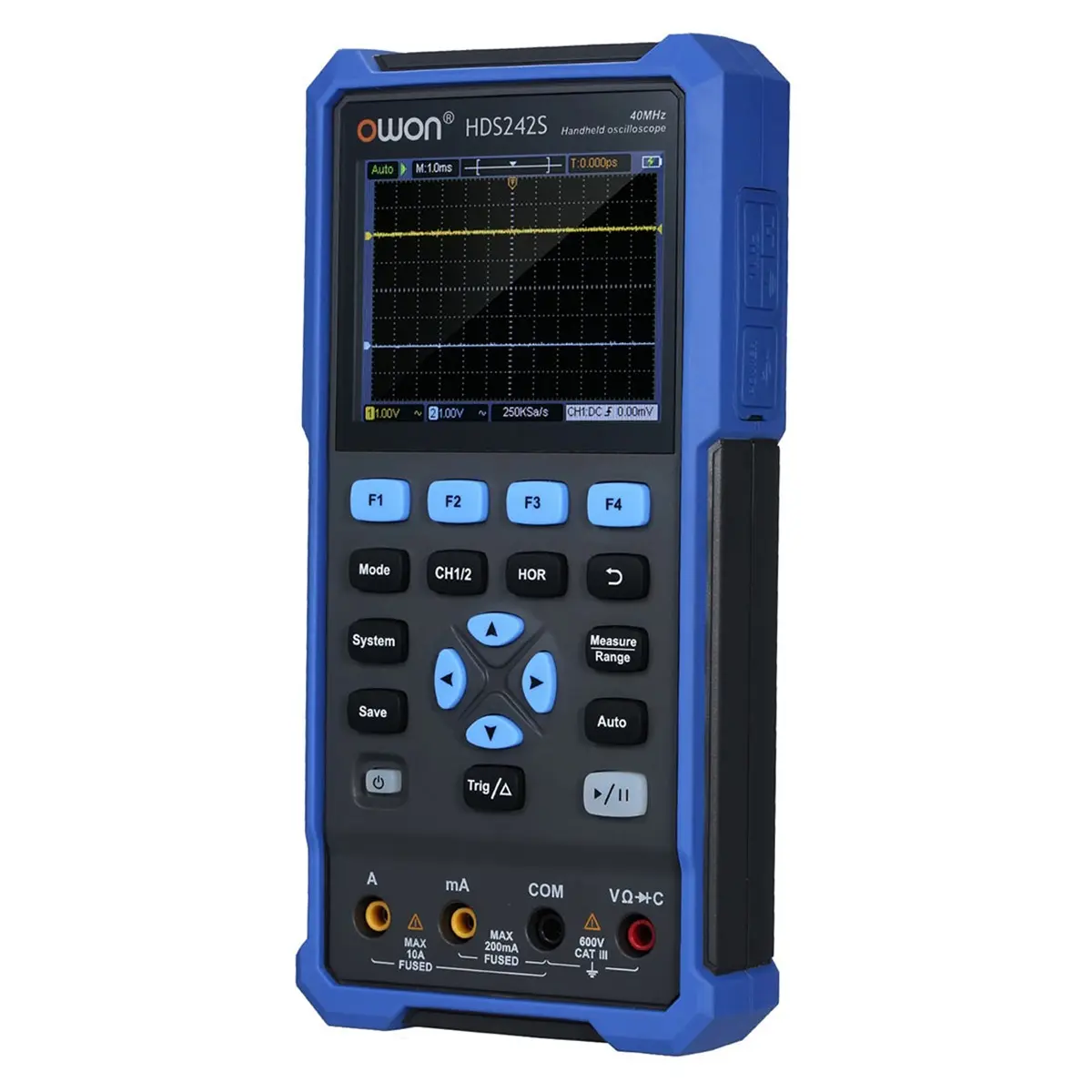

Портативный осциллограф OWON HDS242 с функциями мультиметра подходит для специалистов, работающих в полевых условиях или на производстве, где требуется высокая мобильность и функциональность. Высокая производительность, удобство в использовании и широкий функционал делают его идеальным выбором для работы в полевых условиях и на производстве.

Портативность

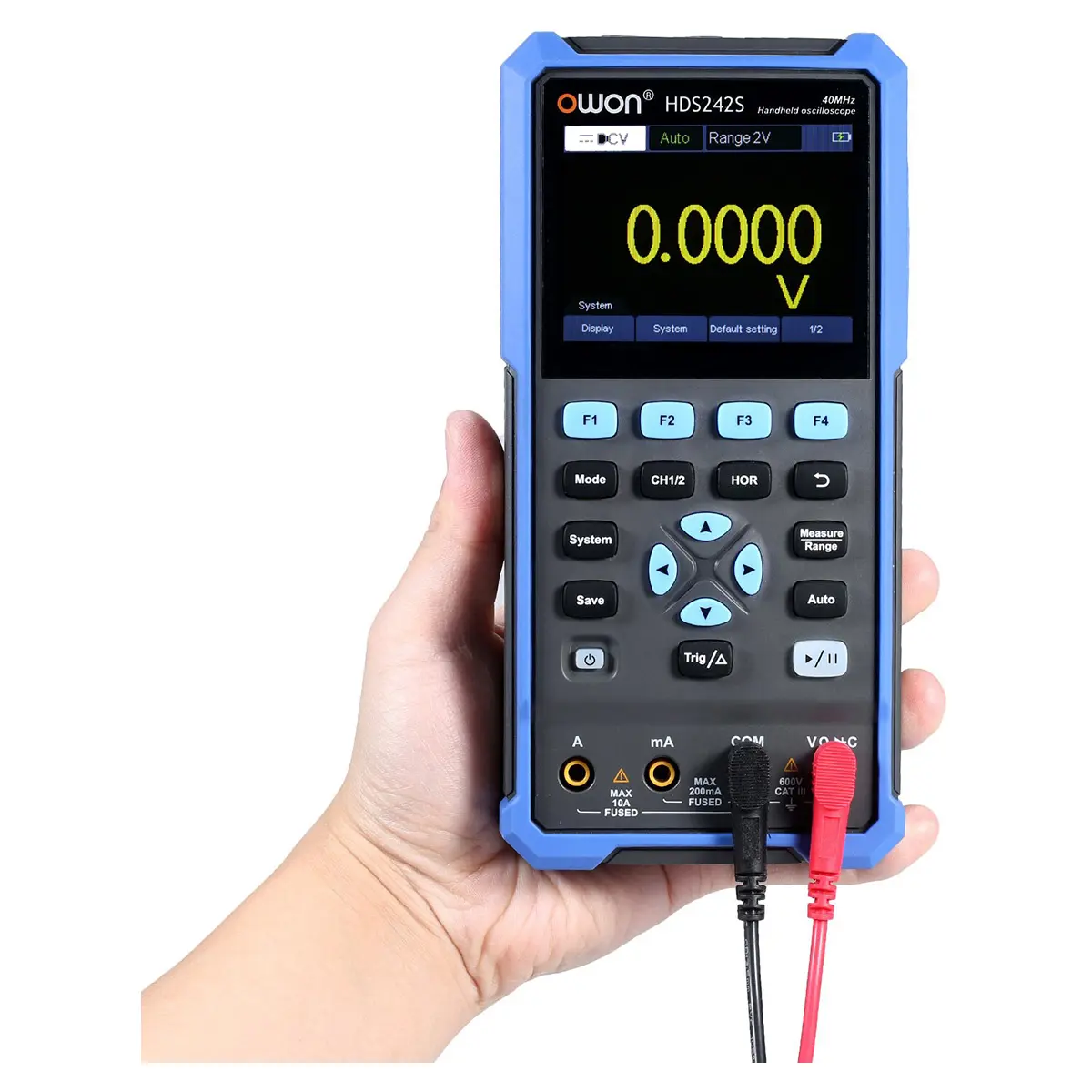

Устройство компактно и легкое, что позволяет легко переносить его и использовать в различных условиях. Благодаря эргономичному дизайну, его удобно держать в одной руке, что значительно упрощает процесс измерений. Это особенно важно для тех, кто часто работает в ограниченных пространствах или на высоте.

Высокая производительность

Несмотря на свои небольшие размеры, мобильный цифровой осциллограф обладает впечатляющими характеристиками, которые не уступают стационарным моделям. Пропускная способность устройства составляет 40 МГц, а скорость регистрации достигает 10 000 осц/сек. Это обеспечивает точность и скорость измерений, необходимые для анализа сложных сигналов.

Удобный интерфейс и дисплей

Прибор оборудован ЖК-дисплеем размером 3.5 дюйма с высоким разрешением. Это обеспечивает четкость и удобство при просмотре данных. Интерфейс USB-C позволяет легко подключать оборудование к компьютеру для передачи данных и обновления программного обеспечения.

Многофункциональность

OWON HDS242 - это не только осциллограф, но и мультиметр с функцией True RMS. Это позволяет пользователю выполнять широкий спектр измерений, включая напряжение, ток и сопротивление. Входное напряжение устройства может достигать 400 В, что делает его универсальным инструментом для работы с различными электрическими системами.

Долговечность и автономность

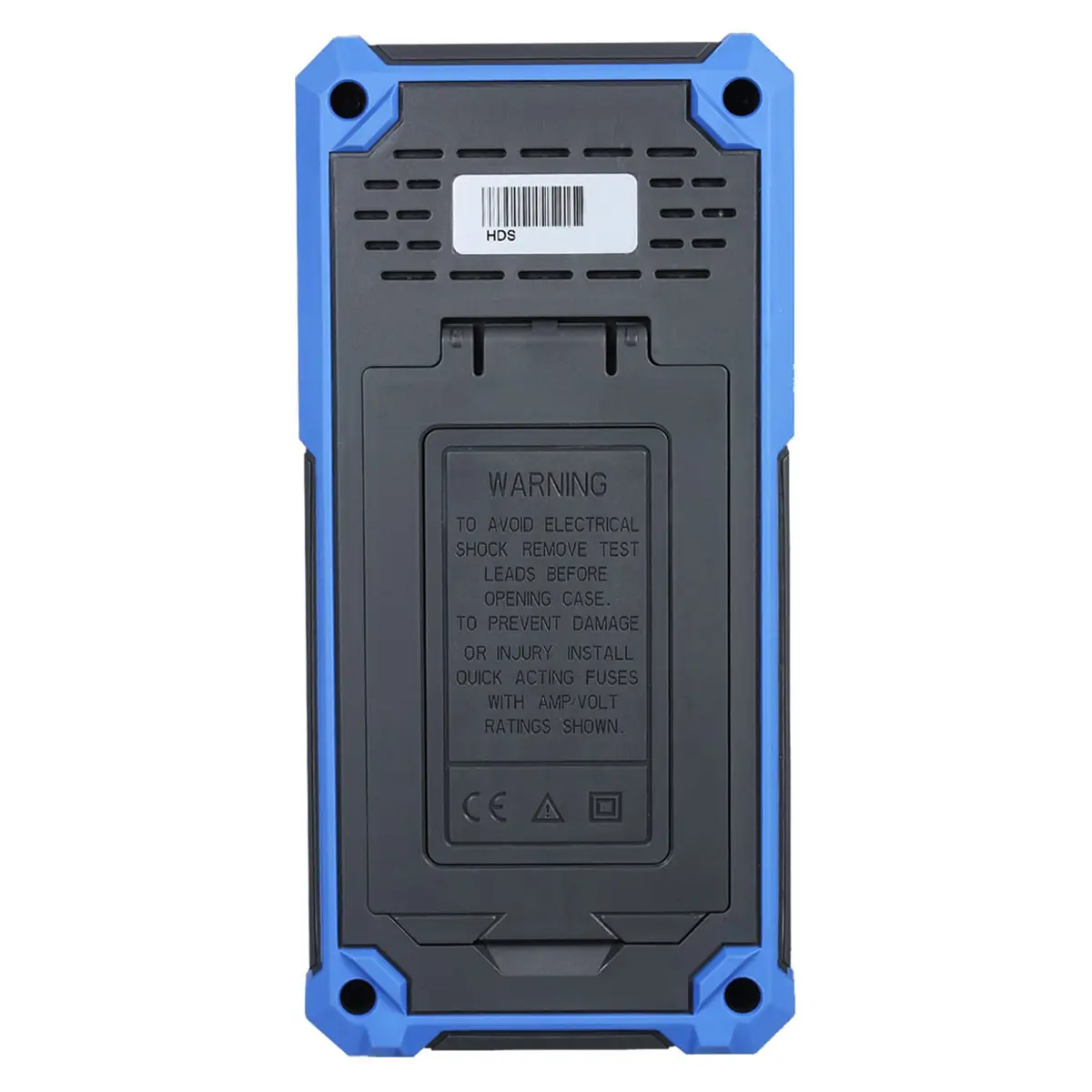

Одной из ключевых особенностей модели является наличие съемных литиевых аккумуляторов формата 18650. Это позволяет быстро заменить разряженные батареи и продолжить работу без длительных перерывов. Время автономной работы устройства составляет около 4 часов, что является достаточным для большинства задач.

Применение в различных сферах

Ручной многофункциональный осциллограф находит применение в самых различных областях: от настройки оборудования и диагностики в электротехнике до проведения исследований в научных лабораториях. Широкие возможности позволяют использовать его как в профессиональной, так и в учебной среде.
