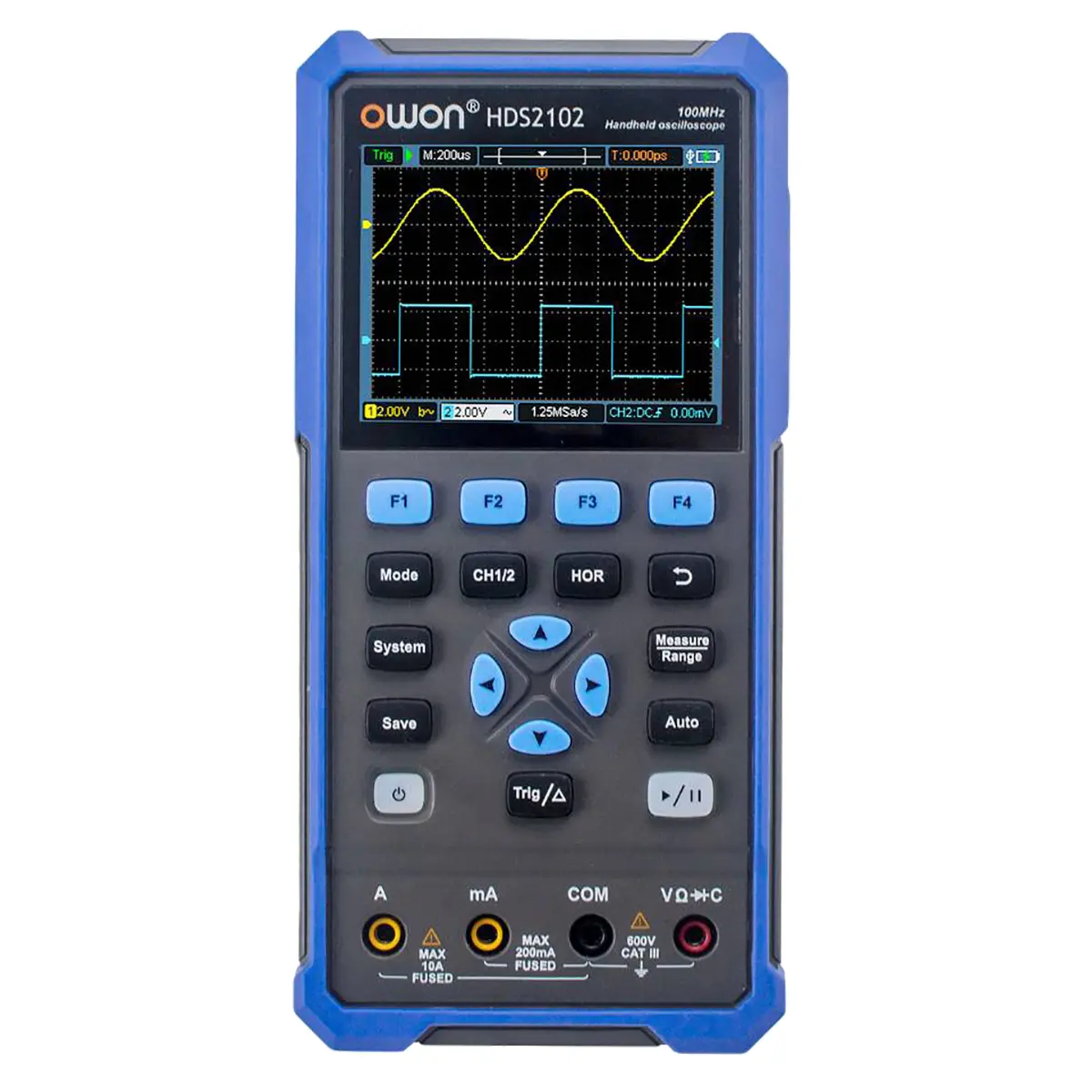

Портативный осциллограф OWON HDS2102

Наличие по запросу

21287руб.

Оформить заказ

Поддержка: SCPI, облегчение вторичной разработки

Скорость регистрации:

Вертикальная чувствительность: 10 мВ / дел - 10 В / дел

Полоса пропускания: 100 МГц

Декодирование протоколов:

Входное сопротивление: 10 МОм

Относительная влажность, %: ≤ 90%

Длина записи: 8 К

: 20 000 отсчетов

Коммуникационный интерфейс: USB Type-C

Встроенный мультиметр:

Установка коэффициента затухания датчика: 1 Х, 10 Х, 100 X, 1000 X, 10000 Х

: 2

Коэффициент ослабления пробника:

Вес: 0,6 кг

Точность частоты дискретизации:

Автоматическое измерение: частота, период, амплитуда, макс, мин, среднее, ПК - ПК

Номинальный ток:

Входные соединения:

Температура хранения: - 20 С° - 60 С°

: 4 - 6 ч

: напряжение, ток, сопротивление, емкость, диод и непрерывность

Математические вычисления:

Способ охлаждения: пассивный

Максимальное входное напряжение: 750 В переменного тока, 1000 В постоянного тока

Функция частотометра:

Диод: 0 - 2 В

Модель приобретения: нормальный, обнаружение пика

Автоматическое ранжирование:

Питание: AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А

Входная связь: постоянный ток, переменный ток и земля

Функция частотомера:

: край

: 0 С° - 40 С°

Ограничение пропускной способности (типичное): 20 МГц

Частота обновления сигнала: 10 000 осциллограмм / с

Габариты: 198 x 96 x 38 мм

Максимальный входной ток: постоянный ток: 10 А переменный ток: 10 А

Курсорное измерение: ΔV, ΔT, ΔT & ΔV между курсорами

Частота дискретизации: 500 МСа / с

Горизонтальный масштаб: 2 нс / дел - 1000 с / дел, шаг 1 - 2 - 5

Функция самокалибровки: есть

Вертикальное разрешение: 8 бит

: 3.5 дюймов, LCD, 320 x 240, 65536 цветов

: 2200 mAh х 2（3.7 В, 18650）

Режимы триггера: авто, нормальный, одиночный

Глубина памяти максимальная:

Количество каналов	2
Полоса пропускания	100 МГц
Частота дискретизации	500 МСа / с
Модель приобретения	нормальный, обнаружение пика
Длина записи	8 К
Частота обновления сигнала	10 000 осциллограмм / с
Входная связь	постоянный ток, переменный ток и земля
Входное сопротивление	1 МОм ± 2 %, параллельно с 16 пФ ± 10 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 X, 1000 X, 10000 Х
Максимальное входное напряжение	400 В (DC + AC, PK - PK, входное сопротивление 1 МОм) (затухание пробника 10 : 1)
Ограничение пропускной способности (типичное)	20 МГц
Горизонтальный масштаб	2 нс / дел - 1000 с / дел, шаг 1 - 2 - 5
Вертикальная чувствительность	10 мВ / дел - 10 В / дел
Вертикальное разрешение	8 бит
Тип триггера	край
Режимы триггера	авто, нормальный, одиночный
Автоматическое измерение	частота, период, амплитуда, макс, мин, среднее, ПК - ПК
Курсорное измерение	ΔV, ΔT, ΔT & ΔV между курсорами
Коммуникационный интерфейс	USB Type-C
Мультиметр
Максимальное разрешение	20 000 отсчетов
Режимы тестирования	напряжение, ток, сопротивление, емкость, диод и непрерывность
Входное сопротивление	10 МОм
Максимальное входное напряжение	750 В переменного тока, 1000 В постоянного тока
Максимальный входной ток	постоянный ток: 10 А переменный ток: 10 А
Диод	0 - 2 В
Функция самокалибровки	есть
Поддержка	SCPI, облегчение вторичной разработки
Общие характеристики
Тип дисплея	3.5 дюймов, LCD, 320 x 240, 65536 цветов
Питание	AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А
Аккумулятор	2200 mAh х 2（3.7 В, 18650）
Время автономной работы	4 - 6 ч
Температура работы	0 С° - 40 С°
Температура хранения	- 20 С° - 60 С°
Способ охлаждения	пассивный
Относительная влажность	≤ 90%
Габариты	198 x 96 x 38 мм
Вес	0,6 кг

Описание

Осциллограф-мультиметр OWON HDS2102S является незаменимым инструментом для инженеров и технических специалистов, предоставляя широкий спектр возможностей для измерения и анализа электрических сигналов.

Глубина записи и скорость обновления

Оборудование обладает внушительной глубиной записи данных, что позволяет сохранять большой объем информации для последующего анализа. В одноканальном режиме глубина записи составляет 8K, а в двухканальном — 4K, что обеспечивает возможность детального изучения сигналов и их анализа. Скорость обновления сигналов достигает 10 000 осциллограмм в секунду, обеспечивая быструю и точную регистрацию сигналов, что критически важно при работе с быстро меняющимися процессами.

Развязка входа и тип дисплея

Особенностью цифрового осциллографа является развязка входа DC, AC, GND, что позволяет изолировать входные цепи от внешних помех и шумов, обеспечивая чистоту и достоверность получаемых данных. Тип дисплея 3.5 дюймов, LCD, с разрешением 320 x 240 и поддержкой 65536 цветов, обеспечивает четкое и яркое изображение сигналов. Это позволяет пользователям легко воспринимать информацию и принимать обоснованные решения на основе анализа данных.

Новые возможности и перспективы

Несмотря на уже внушительный набор характеристик, производители постоянно работают над улучшением функциональности и эффективности устройства. Представление новых функций, увеличение скорости обновления и расширение возможностей анализа сигналов — всё это делает прибор одним из лучших в своем классе.

Купить портативный осциллограф OWON HDS2102, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
