Портативный осциллограф OWON HDS1021M-N

Наличие по запросу

23418руб.

Оформить заказ

: 4000 отсчетов

Тест включение/выключение: есть (< 50)

Встроенный мультиметр:

Длина записи: 24 К

: 1

Тест диодов: есть (0 - 1,5 В)

Коэффициент ослабления пробника:

Вес: ~ 645 г

Установка коэффициента затухания датчика: 1Х, 10Х, 100X, 1000 X

Развязка входа: DC, AC, GND

Точность частоты дискретизации:

Автоматическое измерение: Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B

Номинальный ток:

Импеданс: 400 Ом ±(1% ± 3 цифры) 40 ΚОм - 4 ΜОм ±(1% ± 1 цифра) 40 МОм ±(1,5% ± 3 цифры)

Входные соединения:

Математические вычисления:

Ёмкость: 51,2 нФ - 100 мкФ ±(3% ± 3 цифры)

: 6 ч

: mini-USB, mini-RS232

Максимальное входное напряжение: 400 В

Функция частотометра:

Дисплей: 3,7 дюймов, TFT, 640 x 480

Автоматическое ранжирование:

Питание: 100 - 240 В, 50-60 Гц

Время нарастания: ≤ 17,5 нс

Функция частотомера:

: авто, нормальный, одиночный

Форма волны интерполяции: (Sinx)/x

Частота дискретизации: 500 Мвыб/с

Горизонтальный масштаб: 5 нс/дел - 100 с/дел, шаг 1 - 2,5 - 5

Габариты: 340 x 240 x 85 мм

Точность постоянного тока: >16: ±(5% + 0,05 дел)

Вертикальное разрешение: 8 бит

Переменное напряжение: 4 В, 40 В, 400 В ±(1% ± 3 цифры) 750 В ±(2% ± 3 цифры) 40 - 400 Гц

Диапазон уровня запуска: ±6 деления от центра экрана

Постоянное напряжение: 400 мВ, 4 В, 40 В, 400 В, 1000 В ±(1% ± 1 цифра)

Режим сбора данных: выборка, обнаружение пика, среднее значение

Переменный ток: 40 мА ±(1,5% ± 3 цифры) 400 мА ±(2% ± 1 цифра) 10 А ±(5% ± 3 цифры)

: Литий-ионный 7,4 В

Точность усиления по постоянному току: ±3%

Глубина памяти максимальная:

Постоянный ток: 40 мА, 400 мА ±(1,5% ± 1 цифра) 10А ±(3% ± 3 цифры)

Математические операции: ＋, －, ×, ÷, invert, FFT

Скорость регистрации:

Вертикальная чувствительность: 5 мВ/дел - 5 В/дел

Хранение формы сигнала: 4 формы сигналов

Полоса пропускания: 20 МГц

Декодирование протоколов:

Входное сопротивление: 10 МОм

Количество каналов	1
Полоса пропускания	20 МГц
Частота дискретизации	500 Мвыб/с
Горизонтальный масштаб	5 нс/дел - 100 с/дел, шаг 1 - 2,5 - 5
Время нарастания	≤ 17,5 нс
Входное сопротивление	1 МОм ± 2 %, параллельно с 18 пФ ± 5 пФ
Длина записи	24 К
Форма волны интерполяции	(Sinx)/x
Установка коэффициента затухания датчика	1Х, 10Х, 100X, 1000 X
Развязка входа	DC, AC, GND
Точность постоянного тока	>16: ±(5% + 0,05 дел)
Вертикальная чувствительность	5 мВ/дел - 5 В/дел
Вертикальное разрешение	8 бит
Максимальное входное напряжение	400 В
Тип триггера	авто, нормальный, одиночный
Диапазон уровня запуска	±6 деления от центра экрана
Режим сбора данных	выборка, обнаружение пика, среднее значение
Точность усиления по постоянному току	±3%
Автоматическое измерение	Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B
Математические операции	＋, －, ×, ÷, invert, FFT
Хранение формы сигнала	4 формы сигналов
Мультиметр
Максимальное разрешение	4000 отсчетов
Входное сопротивление	10 МОм
Постоянное напряжение	400 мВ, 4 В, 40 В, 400 В, 1000 В ±(1% ± 1 цифра)
Переменное напряжение	4 В, 40 В, 400 В ±(1% ± 3 цифры) 750 В ±(2% ± 3 цифры) 40 - 400 Гц
Частота
Постоянный ток	40 мА, 400 мА ±(1,5% ± 1 цифра) 10А ±(3% ± 3 цифры)
Переменный ток	40 мА ±(1,5% ± 3 цифры) 400 мА ±(2% ± 1 цифра) 10 А ±(5% ± 3 цифры)
Импеданс	400 Ом ±(1% ± 3 цифры) 40 ΚОм - 4 ΜОм ±(1% ± 1 цифра) 40 МОм ±(1,5% ± 3 цифры)
Емкость	51,2 нФ - 100 мкФ ±(3% ± 3 цифры)
Тест включение/выключение	есть (< 50)
Тест диодов	есть (0 - 1,5 В)
Общие характеристики
Интерфейс	mini-USB, mini-RS232
Дисплей	3,7 дюймов, TFT, 640 x 480
Питание	100 - 240 В, 50-60 Гц
Аккумулятор	Литий-ионный 7,4 В
Время автономной работы	6 ч
Габариты	340 x 240 x 85 мм
Вес	~ 645 г

Описание

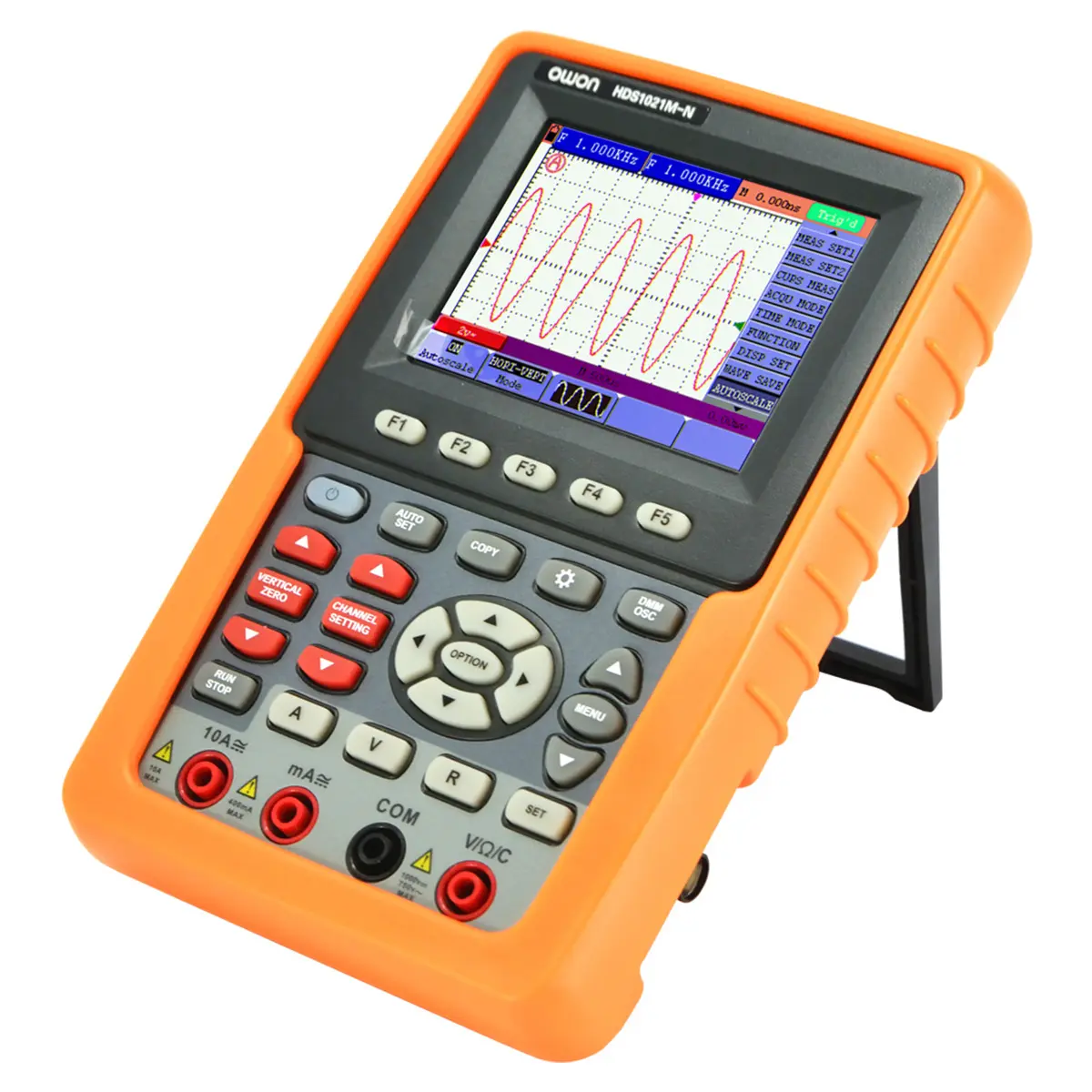

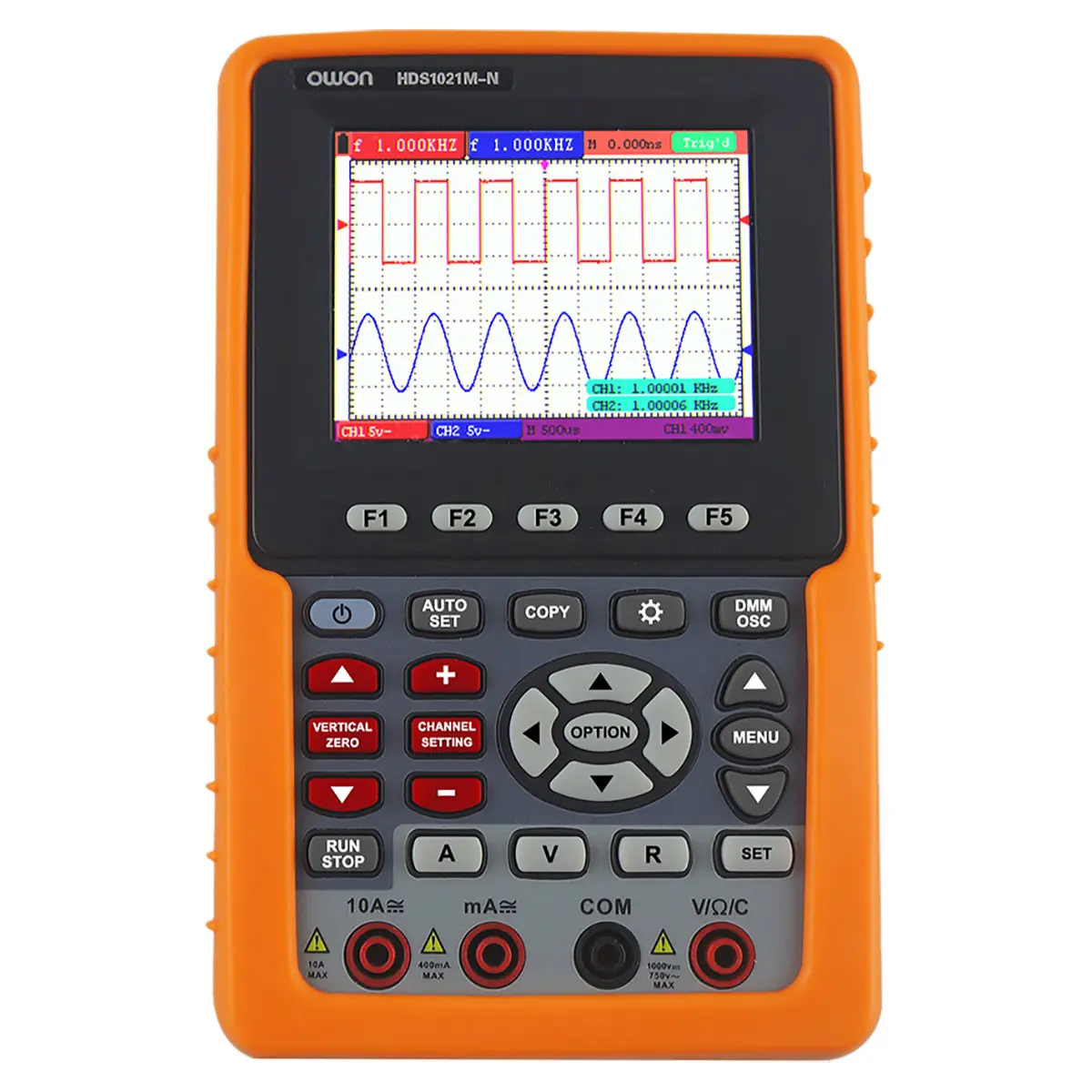

Осциллограф-мультиметр OWON HDS1021M-N — это универсальный и надежный инструмент, который отвечает всем современным требованиям к измерению и анализу электрических сигналов. Высокая точность, широкий диапазон измерений и многофункциональность делают его идеальным выбором для инженеров и технических специалистов, работающих в различных областях электроники.

Среди дополнительных функций можно выделить курсорные измерения, режим мультиметра, интерполяцию sin(x)/x и возможность хранения до 4 осциллограмм. USB-интерфейс для связи с ПК и программное обеспечение позволяют пользователям сохранять и анализировать данные на компьютере, что значительно расширяет функциональность оборудования.

Полоса пропускания 20 МГц

Позволяет устройству эффективно работать с сигналами высокой частоты, что критически важно для анализа современных электронных схем. Высокая точность измерений делает его идеальным выбором для инженеров, занимающихся разработкой и тестированием электроники.

Автоматизация процесса измерений

Цифровой осциллограф поддерживает 20 автоматических измерений, что значительно упрощает процесс настройки и проведения измерений. Пользователи могут сосредоточиться на анализе результатов, не тратя время на рутинные операции. Это особенно полезно в условиях, когда требуется быстрое реагирование на изменения в сигнале.

Широкий диапазон чувствительности

Устройство предлагает пользователю возможность варьирования чувствительности по вертикали, что позволяет работать с сигналами различной амплитуды и делает осциллограф-мультиметр универсальным инструментом для различных задач — от низковольтных до высоковольтных приложений.

Высокая точность и разрешение

Погрешность измерений OWON HDS1021M-N составляет всего 3%, что обеспечивает высокую точность результатов. Разрешение по вертикали в 8 бит позволяет четко отображать форму сигнала, что критично для детального анализа и диагностики. Инженеры могут быть уверены в достоверности получаемых данных, что особенно важно при проведении сложных экспериментов.

Питание и автономность

Оборудование может работать как от сети переменного тока (100–240 В), так и от литий-ионного аккумулятора. Автономная работа достигает 6 часов, что позволяет использовать устройство в полевых условиях или на местах, где доступ к электросети ограничен.

Купить портативный осциллограф OWON HDS1021M-N, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
