Планшетный осциллограф OWON TAO3104A

Наличие по запросу

87524руб.

Оформить заказ

Функция частотомера:

Режим триггера: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232

Время нарастания: ≤ 3.5 нс

Частота обновления сигнала: 45 000 волн/с

Горизонтальный масштаб: 1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5

Габариты: 355 х 253 х 110 мм

Вертикальная развёртка: 1 мВ / дел - 10 В / дел

Частота дискретизации: 1 Мвыб/с

Глубина памяти: 40 Мб

Вертикальное разрешение: 8 / 12 / 14 бит

Точность усиления постоянного тока: ±3 %

Хранение формы волны: 100 сигналов

Декодирование сигналов шин: I2C, SPI, UART(RS232), CAN

Коэффициент развертки: 50 нс - 10 с

Полоса пропускания: 100 МГц

Вес: 1,7 кг

: 4

Коэффициент ослабления пробника:

Точность частоты дискретизации:

Автоматическое измерение: Vpp, Vavg, Vrms, Частота, Период, Неделя RMS, Курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Перерегулирование, Фаза A→B ↑, Фаза A→B↓, Предварительная съемка, Время нарастания, Время спада,+Ширина , -Ширина, +Нагрузка, -Нагрузка, Рабочий цикл, Задержка A→B ↑, Задержка A→B↓, +Счетчик импульсов, -Счетчик импульсов, Счет нарастающих фронтов, Счетчик спадающих фронтов, Площадь, Площадь цикла

Номинальный ток:

Входные соединения:

Математические вычисления:

Функция частотометра:

Дисплей: цветной LCD-дисплей, 8 дюймов, 800 x 600 точек, сенсорный экран

: USB host, USB device, USB port для PictBridge,LAN, WIFI

Максимальное входное напряжение: 1 МОм ≤ 300 Vrms;

Автоматическое ранжирование:

Питание: встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В

Входной импеданс: 1 МОм ± 2%, параллельно 15 pF ± 5n pF

Количество каналов	4
Полоса пропускания	100 МГц
Частота дискретизации	1 Мвыб/с
Частота обновления сигнала	45 000 волн/с
Глубина памяти	40 Мб
Входные параметры
Входной импеданс	1 МОм ± 2%, параллельно 15 pF ± 5n pF
Максимальное входное напряжение	1 МОм ≤ 300 Vrms;
Точность усиления постоянного тока	±3 %
Коэффициент ослабления пробника	0.001X - 1000X, шаг 1 - 2 - 5
Точность частоты дискретизации	± 2,5 ppm
Входные соединения	DC, AC, GND
Время нарастания	≤ 3.5 нс
Горизонтальная система
Горизонтальный масштаб	1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5
Коэффициент развёртки	50 нс - 10 с
Вертикальная система
Вертикальная развёртка	1 мВ / дел - 10 В / дел
Вертикальное разрешение	8 / 12 / 14 бит
Система синхронизации
Режимы синхронизации	автоматический, нормальный, однократный
Режим триггера	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232
Общие характеристики
Математические вычисления	＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр
Автоматическое измерение	Vpp, Vavg, Vrms, Частота, Период, Неделя RMS, Курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Перерегулирование, Фаза A→B ↑, Фаза A→B↓, Предварительная съемка, Время нарастания, Время спада,+Ширина , -Ширина, +Нагрузка, -Нагрузка, Рабочий цикл, Задержка A→B ↑, Задержка A→B↓, +Счетчик импульсов, -Счетчик импульсов, Счет нарастающих фронтов, Счетчик спадающих фронтов, Площадь, Площадь цикла
Декодирование сигналов шин	I2C, SPI, UART(RS232), CAN
Дисплей	цветной LCD-дисплей, 8 дюймов, 800 x 600 точек, сенсорный экран
Питание	встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В
Интерфейс	USB host, USB device, USB port для PictBridge,LAN, WIFI
Хранение формы волны	100 сигналов
Функция частотометра	есть
Габариты	355 х 253 х 110 мм
Вес	1,7 кг

Описание

Планшетный осциллограф OWON TAO3104A сочетает в себе высокую производительность и удобство использования. Прибор предлагает 4 канала с полосой пропускания до 100 МГц, с возможностью работы всех 4 каналов одновременно.

Частота дискретизации достигает до 250 Мвыб/сек, обеспечивая точный анализ сигналов. При использовании только одного канала, возможности увеличиваются в 4 раза, достигая значений до 1 Гвыб/сек и 40 М точек на канал.

Удобство использования

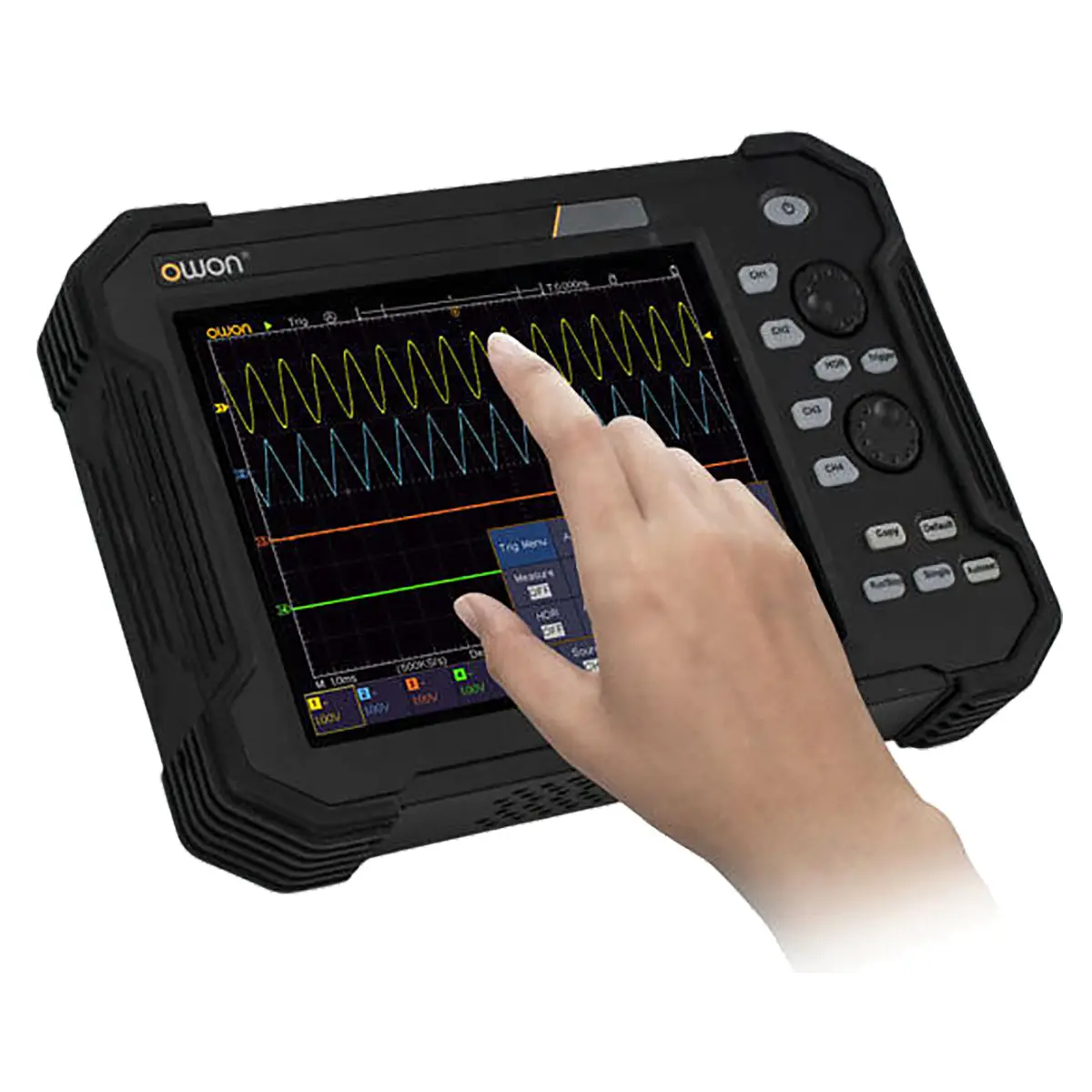

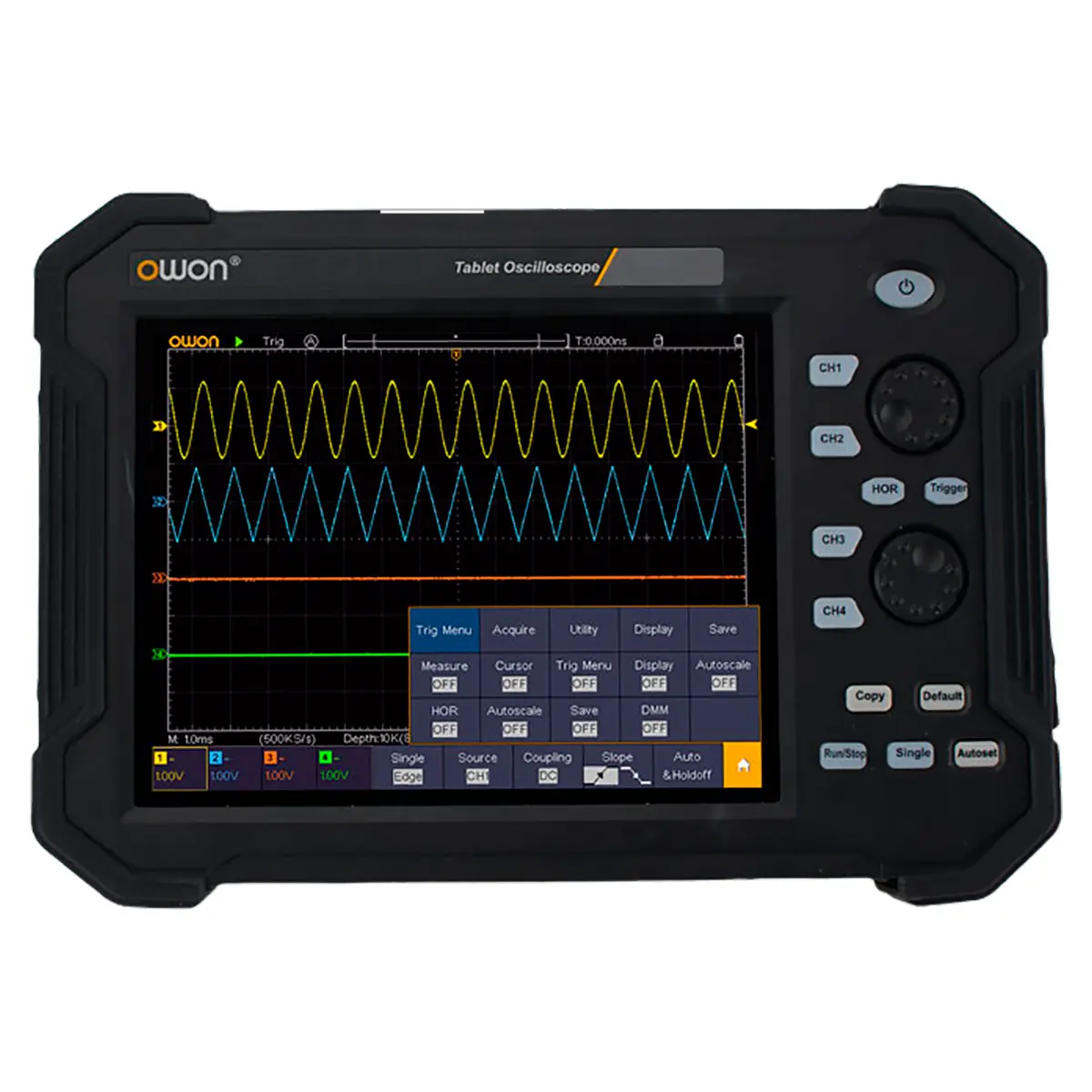

Осциллограф оснащен ярким сенсорным дисплеем диагональю 20 см и разрешением 800 x 600 точек, что обеспечивает четкое отображение данных. Аккумуляторная батарея Li-ion с ёмкостью 8000 мА-ч позволяет работать автономно до 5 часов, что делает его идеальным для использования в любом месте.

Подключение и интерфейсы

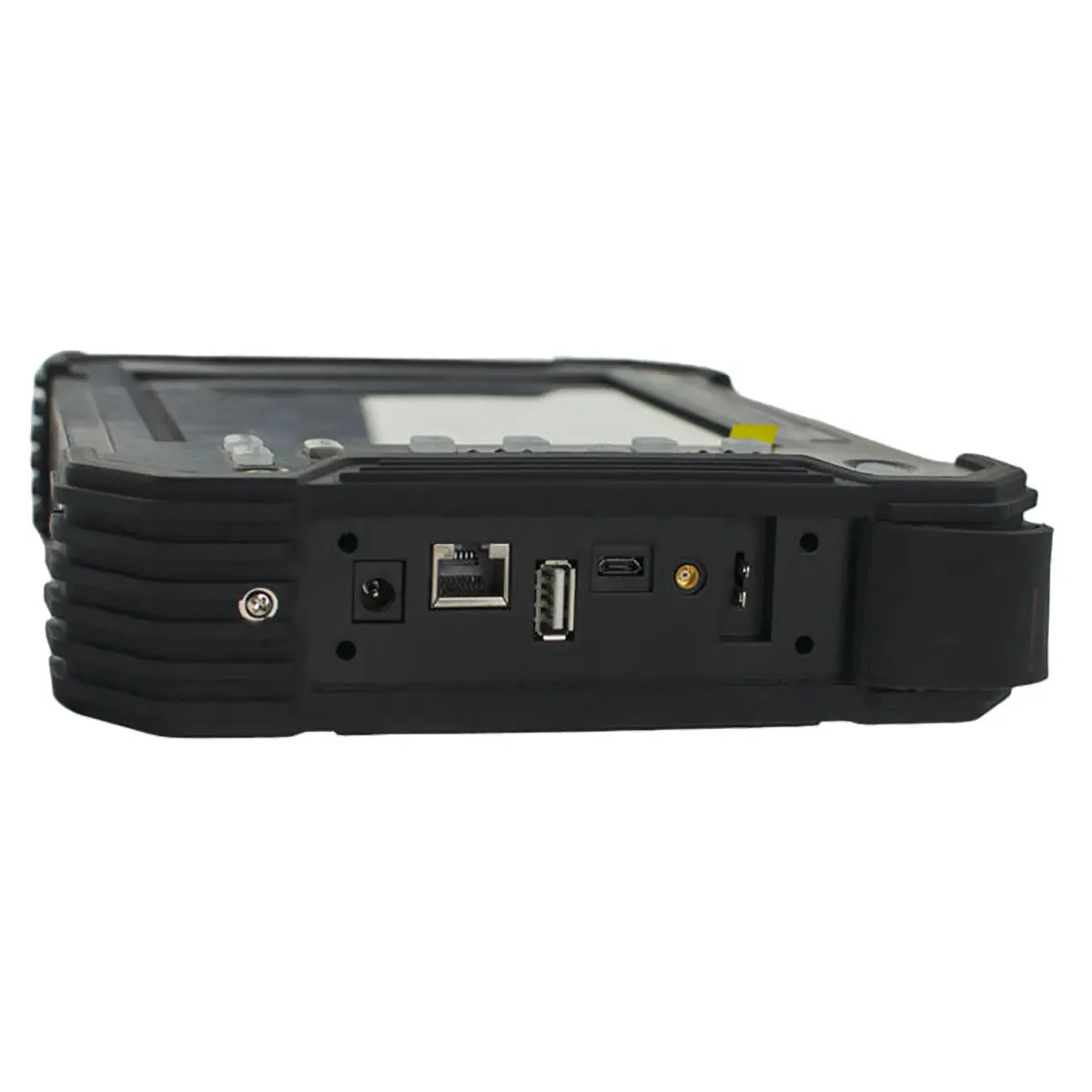

Цифровой осциллограф обладает различными портами для подключения проводных интерфейсов, таких как LAN, USB (device/host), а также опциональный беспроводной модуль Wi-Fi для передачи данных. Эти возможности позволяют подключать внешние устройства и расширять функциональность оборудования.

Функциональность

Прибор имеет возможность захвата сигналов последовательной передачи данных на шинах UART, SPI, I2C, CAN (опционально) и их декодирования. Скорость захвата составляет до 45000 осциллограмм в секунду, что обеспечивает точный и быстрый анализ сигналов. Большой объем памяти - до 40М точек на канал, позволяет анализировать длительные участки сигнала.

Математические функции обработки сигналов

Оборудование предлагает множество математических функций для обработки входных сигналов, включая сложение, вычитание, умножение, деление, анализ Фурье и другие. Эти функции помогают проводить более глубокий анализ сигналов и выявлять скрытые особенности.

Купить планшетный осциллограф OWON TAO3104A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
