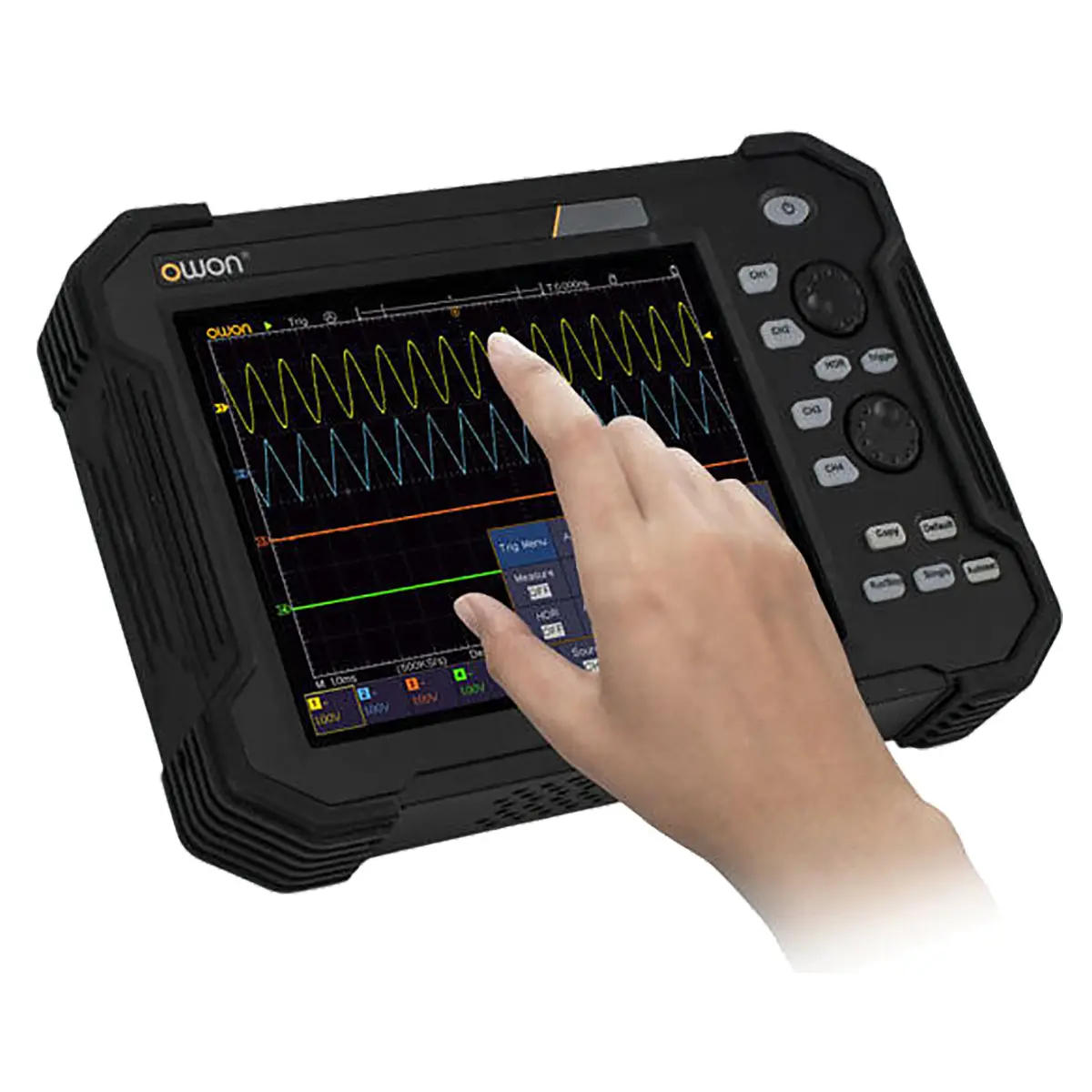

Планшетный осциллограф OWON TAO3104

Наличие по запросу

63191руб.

Оформить заказ

Функция частотомера:

Режим триггера: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232

Время нарастания: ≤ 3.5 нс

Частота обновления сигнала: 45 000 волн/с

Горизонтальный масштаб: 1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5

Габариты: 355 х 253 х 110 мм

Вертикальная развёртка: 1 мВ / дел - 10 В / дел

Частота дискретизации: 1 Мвыб/с

Глубина памяти: 40 Мб

: автоматический, нормальный, однократный

Вертикальное разрешение: 8 бит

Точность усиления постоянного тока: ±3 %

Хранение формы волны: 100 сигналов

Декодирование сигналов шин: I2C, SPI, UART(RS232), CAN

Коэффициент развертки: 50 нс - 10 с

Полоса пропускания: 100 МГц

Вес: 1,7 кг

: 4

Коэффициент ослабления пробника: 0.001X - 1000X, шаг 1 - 2 - 5

Точность частоты дискретизации: ± 2,5 ppm

Автоматическое измерение: Vpp, Vavg, Vrms, Частота, Период, Неделя RMS, Курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Перерегулирование, Фаза A→B ↑, Фаза A→B↓, Предварительная съемка, Время нарастания, Время спада,+Ширина , -Ширина, +Нагрузка, -Нагрузка, Рабочий цикл, Задержка A→B ↑, Задержка A→B↓, +Счетчик импульсов, -Счетчик импульсов, Счет нарастающих фронтов, Счетчик спадающих фронтов, Площадь, Площадь цикла

Номинальный ток:

Входные соединения: DC, AC, GND

Математические вычисления: ＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр

Функция частотометра: есть

Дисплей: цветной LCD-дисплей, 8 дюймов, 800 x 600 точек, сенсорный экран

: USB host, USB device, USB port для PictBridge,LAN, WIFI

Максимальное входное напряжение: 1 МОм ≤ 300 Vrms;

Автоматическое ранжирование:

Питание: встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В

Входной импеданс: 1 МОм ± 2%, параллельно 15 pF ± 5n pF

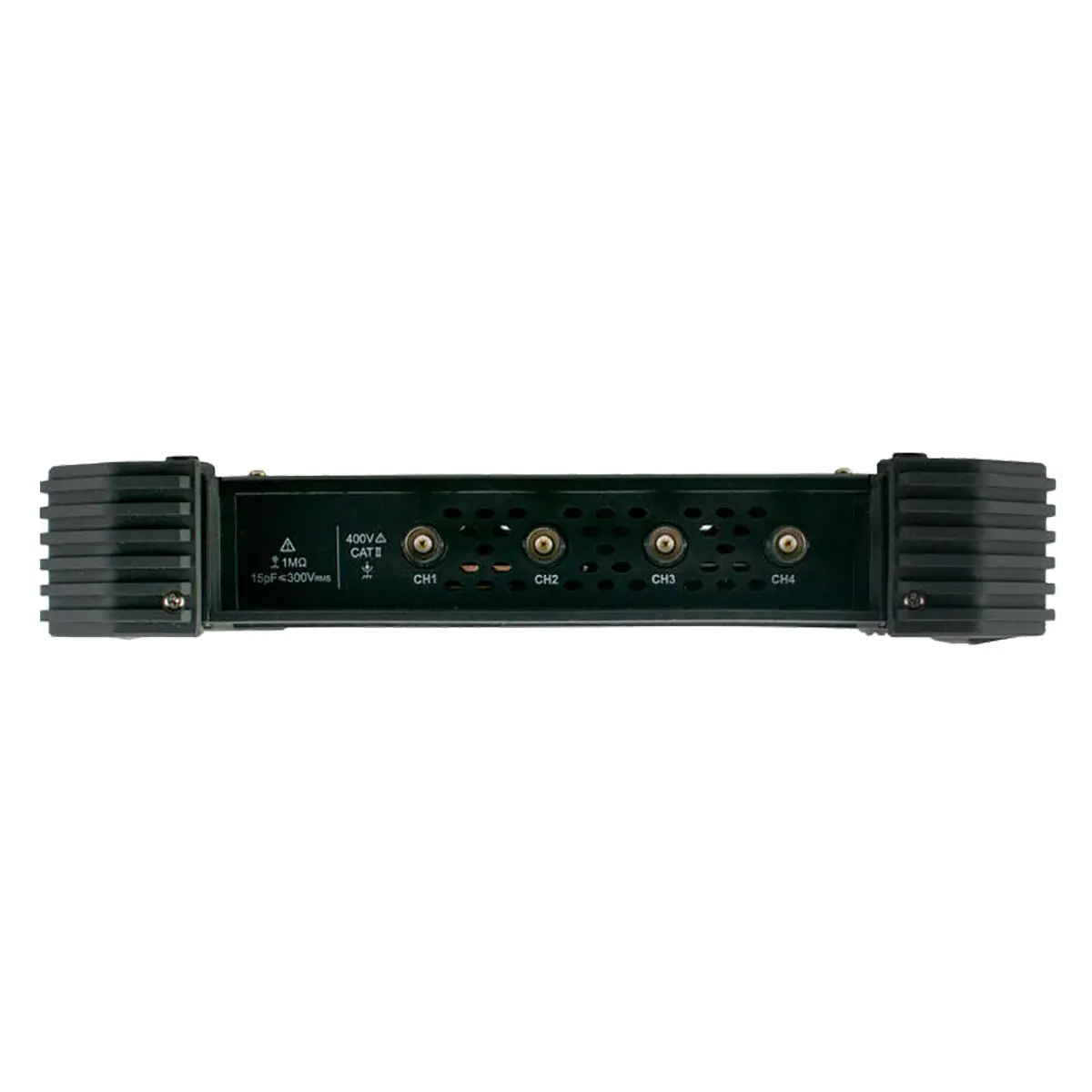

Количество каналов	4
Полоса пропускания	100 МГц
Частота дискретизации	1 Мвыб/с
Частота обновления сигнала	45 000 волн/с
Глубина памяти	40 Мб
Входные параметры
Входной импеданс	1 МОм ± 2%, параллельно 15 pF ± 5n pF
Максимальное входное напряжение	1 МОм ≤ 300 Vrms;
Точность усиления постоянного тока	±3 %
Коэффициент ослабления пробника	0.001X - 1000X, шаг 1 - 2 - 5
Точность частоты дискретизации	± 2,5 ppm
Входные соединения	DC, AC, GND
Время нарастания	≤ 3.5 нс
Горизонтальная система
Горизонтальный масштаб	1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5
Коэффициент развёртки	50 нс - 10 с
Вертикальная система
Вертикальная развёртка	1 мВ / дел - 10 В / дел
Вертикальное разрешение	8 бит
Система синхронизации
Режимы синхронизации	автоматический, нормальный, однократный
Режим триггера	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232
Общие характеристики
Математические вычисления	＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр
Автоматическое измерение	Vpp, Vavg, Vrms, Частота, Период, Неделя RMS, Курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Перерегулирование, Фаза A→B ↑, Фаза A→B↓, Предварительная съемка, Время нарастания, Время спада,+Ширина , -Ширина, +Нагрузка, -Нагрузка, Рабочий цикл, Задержка A→B ↑, Задержка A→B↓, +Счетчик импульсов, -Счетчик импульсов, Счет нарастающих фронтов, Счетчик спадающих фронтов, Площадь, Площадь цикла
Декодирование сигналов шин	I2C, SPI, UART(RS232), CAN
Дисплей	цветной LCD-дисплей, 8 дюймов, 800 x 600 точек, сенсорный экран
Питание	встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В
Интерфейс	USB host, USB device, USB port для PictBridge,LAN, WIFI
Хранение формы волны	100 сигналов
Функция частотометра	есть
Габариты	355 х 253 х 110 мм
Вес	1,7 кг

Описание

Планшетный осциллограф OWON TAO3104 обладает высокой полосой пропускания в 100 МГц и способен улавливать самые сложные сигналы с высочайшей точностью. Прибор с двумя каналами для измерений обеспечивает большую гибкость при проведении измерений и анализе данных. Максимальная частота дискретизации впечатляет – 1 Гвыб/сек, что позволяет захватывать самые быстрые изменения сигналов с максимальной точностью. Вертикальное разрешение на уровне 14 бит гарантирует высокую четкость и детализацию измерений.

Скорость и эффективность

Одной из ключевых особенностей прибора является его высокая скорость регистрации – до 45 000 осциллограмм в секунду. Это позволяет в реальном времени отслеживать и анализировать даже самые быстродействующие сигналы. Дополнительно, цифровой осциллограф предлагает возможность декодирования протоколов, таких как UART, CAN, LIN, SPI, I2C, что значительно упрощает и ускоряет анализ данных от электронных устройств.

Удобство и мобильность

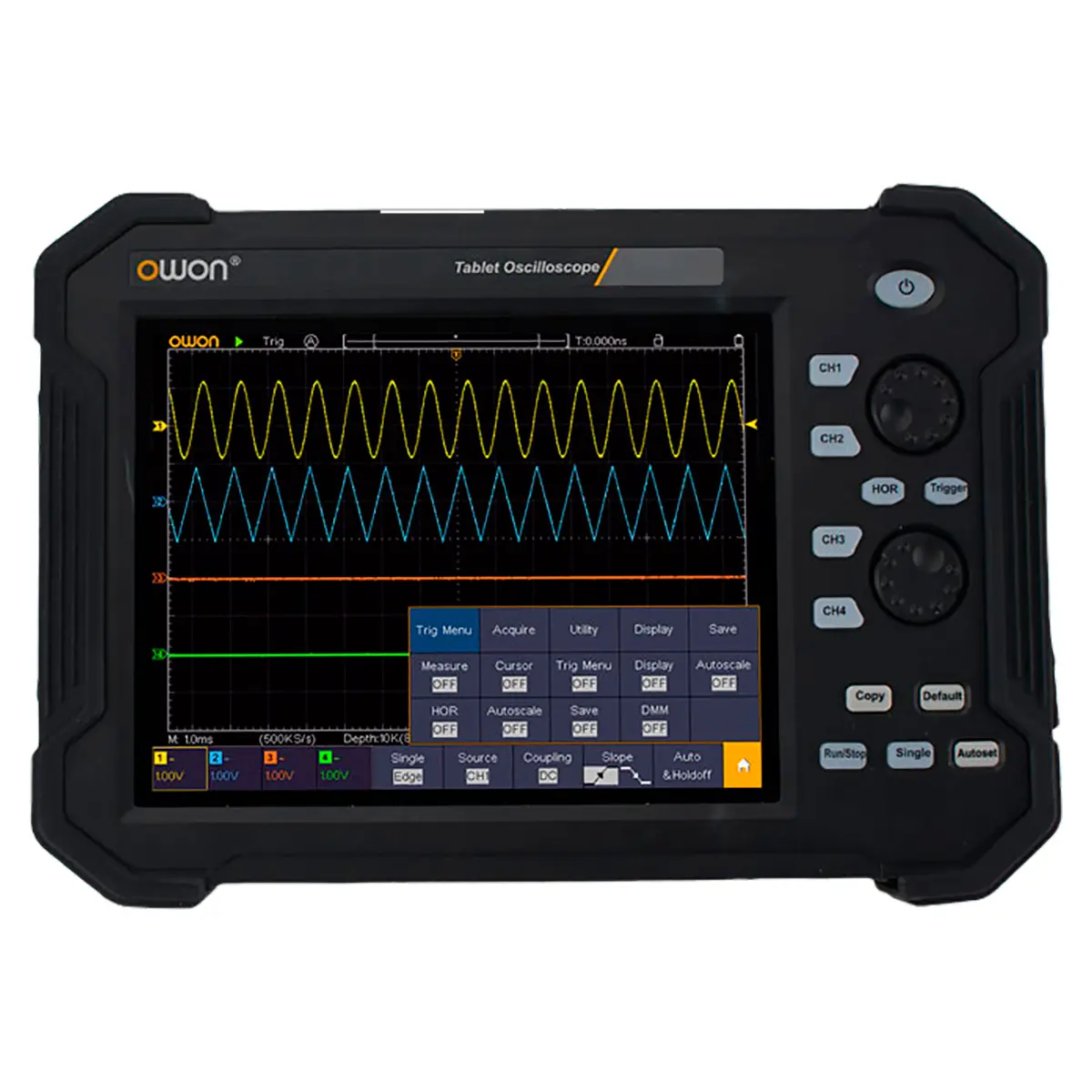

Батарейное питание осциллографа основано на литиево-ионном аккумуляторе емкостью 8000 мач, обеспечивая долгое время автономной работы. Сенсорный дисплей диагональю 20 см с цветным ЖК-дисплеем разрешением 800 х 600 пикселей позволяет получать яркие и четкие изображения для более комфортного использования.

Широкий выбор интерфейсов

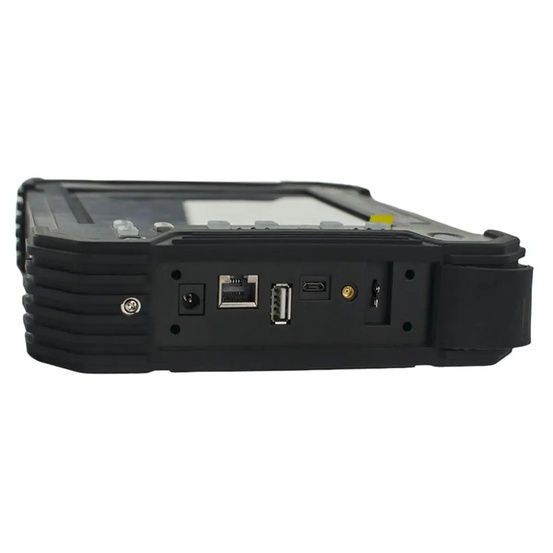

Оборудование предлагает разнообразие интерфейсов для передачи данных – PictBridge, LAN, USB2.0, USB Device, а также Wi-Fi как опцию. Это обеспечивает удобное подключение к различным источникам сигнала и передачу данных для последующего анализа.

Купить планшетный осциллограф OWON TAO3104, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
