Планшетный осциллограф OWON TAO3074A

Наличие по запросу

83595руб.

Оформить заказ

Дисплей: цветной HD-дисплей, 8 дюймов, 800 x 600 точек

: USB host, USB device, USB port для PictBridge,LAN, WIFI

Максимальное входное напряжение: 1 МОм ≤ 300 Vrms

Питание: встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В

Входной импеданс: 1 МОм ± 2%, параллельно 15 pF ± 5n pF

Функция частотомера:

Режим триггера: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232

Время нарастания: ≤ 5 нс

Частота обновления сигнала: 45 000 волн/с

Горизонтальный масштаб: 1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5

Габариты: 360 х 110 х 255 мм

Вертикальная развёртка: 1 мВ / дел - 10 В / дел

Частота дискретизации: 1 Мвыб/с

Глубина памяти: 40 Мб

: автоматический, нормальный, однократный

Вертикальное разрешение: 8 / 12 / 14 бит

Точность усиления постоянного тока: ±3 %

Хранение формы волны: 100 сигналов

Коэффициент развертки: 50 нс - 10 с

Полоса пропускания: 70 МГц

: 2

Коэффициент ослабления пробника: 0.001X - 1000X, шаг 1 - 2 - 5

Точность частоты дискретизации: ± 2,5 ppm

Входные соединения: DC, AC, GND

: 1,7 кг

Автоматическое измерение: Vpp, Vavg, Vrms, частота, период, неделя RMS, курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перерегулирование, фаза A→B ↑, фаза A→B↓, предварительная съемка, время нарастания, время спада, +ширина , -ширина, +нагрузка, -нагрузка, рабочий цикл, задержка A→B ↑, задержка A→B↓, +счетчик импульсов, -счетчик импульсов, счет нарастающих фронтов, счетчик спадающих фронтов, площадь, площадь цикла

Математические вычисления: ＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр

Количество каналов	2
Полоса пропускания	70 МГц
Частота дискретизации	1 Мвыб/с
Частота обновления сигнала	45 000 волн/с
Глубина памяти	40 Мб
Входные параметры
Входной импеданс	1 МОм ± 2%, параллельно 15 pF ± 5n pF
Максимальное входное напряжение	1 МОм ≤ 300 Vrms
Точность усиления постоянного тока	±3 %
Коэффициент ослабления пробника	0.001X - 1000X, шаг 1 - 2 - 5
Точность частоты дискретизации	± 2,5 ppm
Входные соединения	DC, AC, GND
Время нарастания	≤ 5 нс
Горизонтальная система
Горизонтальный масштаб	1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5
Коэффициент развёртки	50 нс - 10 с
Вертикальная система
Вертикальная развёртка	1 мВ / дел - 10 В / дел
Вертикальное разрешение	8 / 12 / 14 бит
Система синхронизации
Режимы синхронизации	автоматический, нормальный, однократный
Режим триггера	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232
Общие характеристики
Математические вычисления	＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр
Автоматическое измерение	Vpp, Vavg, Vrms, частота, период, неделя RMS, курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перерегулирование, фаза A→B ↑, фаза A→B↓, предварительная съемка, время нарастания, время спада, +ширина , -ширина, +нагрузка, -нагрузка, рабочий цикл, задержка A→B ↑, задержка A→B↓, +счетчик импульсов, -счетчик импульсов, счет нарастающих фронтов, счетчик спадающих фронтов, площадь, площадь цикла
Дисплей	цветной HD-дисплей, 8 дюймов, 800 x 600 точек
Питание	встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В
Интерфейс	USB host, USB device, USB port для PictBridge,LAN, WIFI
Хранение формы волны	100 сигналов
Функция частотомера	есть
Габариты	360 х 110 х 255 мм
Вес нетто	1,7 кг

Описание

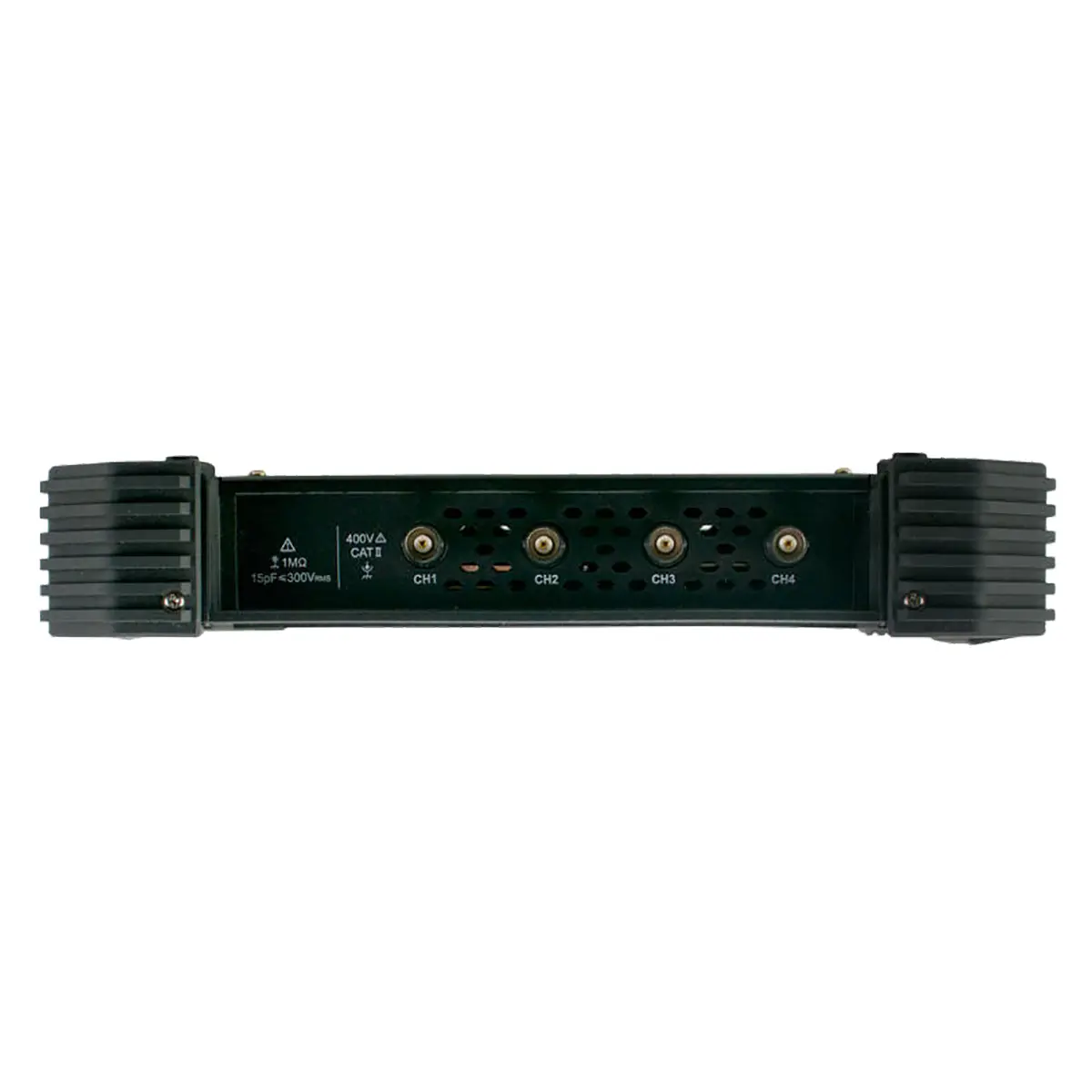

OWON TAO3074A представляет собой переносной цифровой осциллограф, выполненный в компактном корпусе планшетного типа. Он обладает 4 аналоговыми входными каналами, каждый из которых может работать на частоте до 70 МГц. Этот прибор оснащен 14-битным АЦП, обеспечивающим максимальную частоту дискретизации до 1 Гвыб/сек при использовании одного канала.

Удобство использования

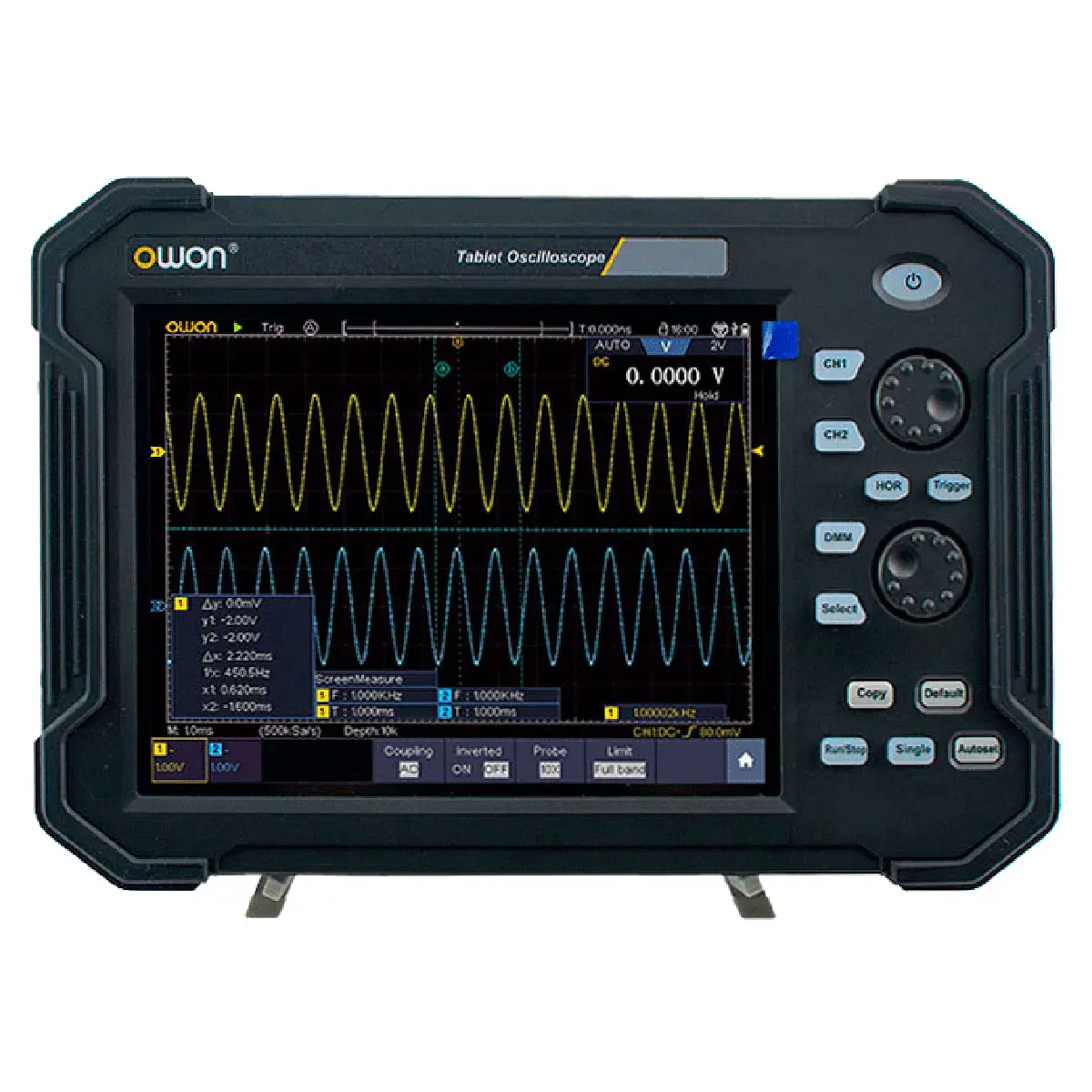

Эта модель оборудована большим цветным сенсорным дисплеем диагональю 20 см и разрешением 800 x 600 точек, что обеспечивает удобство визуализации данных и управления прибором. Аккумуляторная батарея Li-ion с ёмкостью 8000 мА-ч позволяет использовать цифровой осциллограф в течение до 5 часов автономно, что делает его отличным выбором для работы вне офиса или лаборатории.

Расширенные возможности

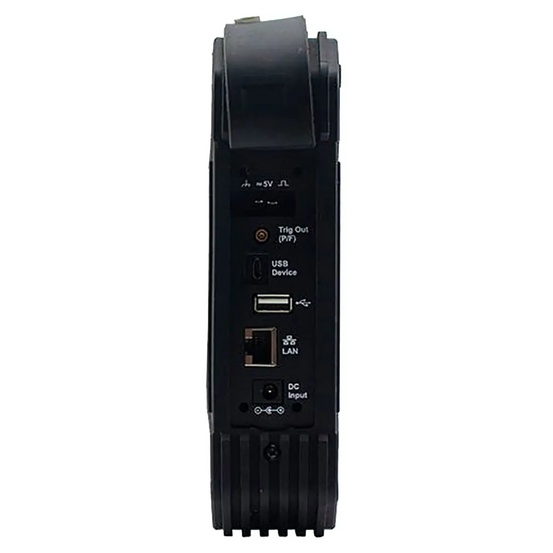

Оборудование имеет не только проводные интерфейсы, такие как LAN и USB (device/host), но и опциональный беспроводной модуль Wi-Fi для передачи данных. Это обеспечивает удобство подключения различных внешних устройств и обмена информацией.

Анализ и захват сигналов

Осциллограф OWON TAO3074A обладает возможностью захвата сигналов последовательной передачи данных на различных шинах, таких как UART, SPI, I2C, CAN (опционально), а также их декодирования. Благодаря высоким техническим характеристикам, он способен захватывать до 45 000 осциллограмм в секунду, что делает его идеальным инструментом для поиска редких и паразитных сигналов.

Обширная память для анализа

С общим объемом памяти 40 М точек при работе одного канала, устройство позволяет анализировать и сохранять значительные объемы данных для последующего анализа.

Купить планшетный осциллограф OWON TAO3074A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
