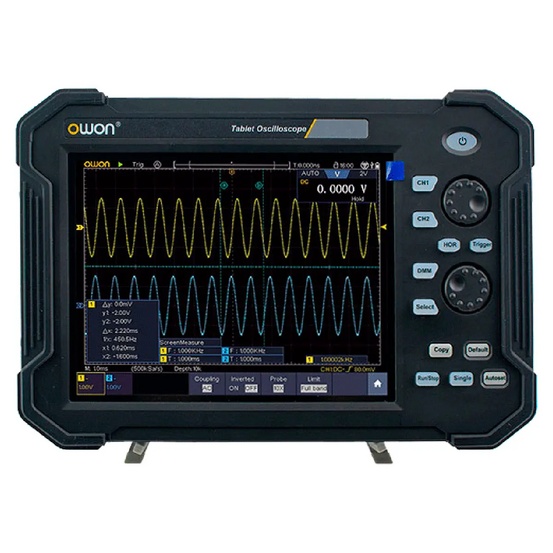

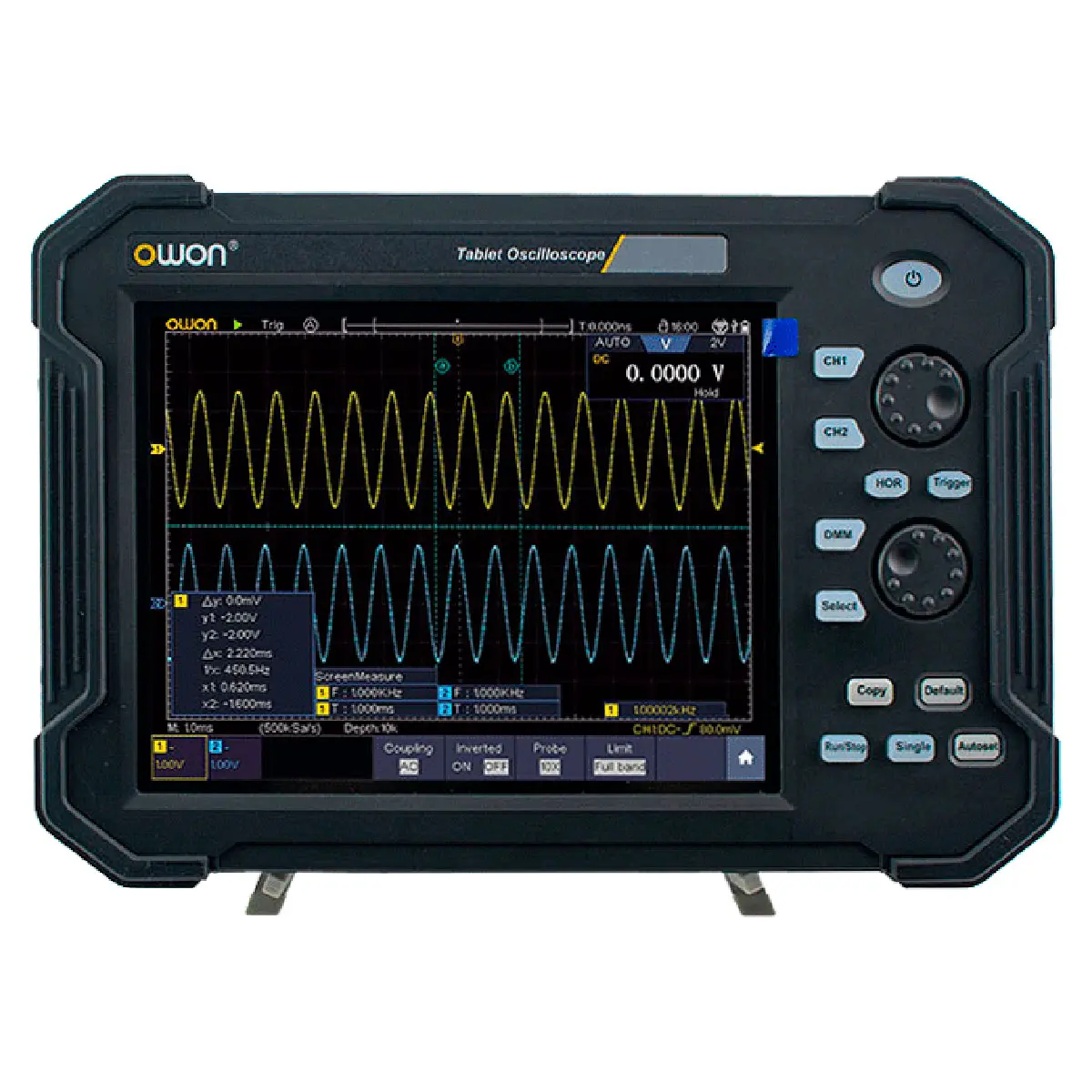

Планшетный осциллограф OWON TAO3072A

Наличие по запросу

70250руб.

Оформить заказ

Точность усиления постоянного тока: ±3 %

Хранение формы волны: 100 сигналов

Коэффициент развертки: 50 нс - 10 с

Полоса пропускания: 70 МГц

: 2

Коэффициент ослабления пробника: 0.001X - 1000X, шаг 1 - 2 - 5

Точность частоты дискретизации: ± 2,5 ppm

: 1,7 кг

Автоматическое измерение: Vpp, Vavg, Vrms, частота, период, неделя RMS, курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перерегулирование, фаза A→B ↑, фаза A→B↓, предварительная съемка, время нарастания, время спада, +ширина , -ширина, +нагрузка, -нагрузка, рабочий цикл, задержка A→B ↑, задержка A→B↓, +счетчик импульсов, -счетчик импульсов, счет нарастающих фронтов, счетчик спадающих фронтов, площадь, площадь цикла

Номинальный ток: 20 А

Импеданс: 100 - 200 Ом

Входные соединения: DC, AC, GND

Математические вычисления: ＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр

Дисплей: цветной HD-дисплей, 8 дюймов, 800 x 600 точек

: USB host, USB device, USB port для PictBridge,LAN, WIFI

Максимальное входное напряжение: 1 МОм ≤ 300 Vrms;

Питание: встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В

Диод: есть

Входной импеданс: 1 МОм ± 2%, параллельно 15 pF ± 5n pF

Автоматическое ранжирование: есть

: DC: 2 В - 1000 В AC: 2 В - 750 В

Режим триггера: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN(опция)

Функция частотомера: есть

Частота обновления сигнала: 45 000 волн/с

Горизонтальный масштаб: 1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5

Габариты: 360 х 110 х 255 мм

Вертикальная развёртка: 1 мВ / дел - 10 В / дел

Частота дискретизации: 1 Мвыб/с

Глубина памяти: 40 Мб

: автоматический, нормальный, однократный

Вертикальное разрешение: 8 / 12 / 14 бит

Количество каналов	2
Полоса пропускания	70 МГц
Частота дискретизации	1 Мвыб/с
Частота обновления сигнала	45 000 волн/с
Глубина памяти	40 Мб
Входные параметры
Входной импеданс	1 МОм ± 2%, параллельно 15 pF ± 5n pF
Максимальное входное напряжение	1 МОм ≤ 300 Vrms;
Точность усиления постоянного тока	±3 %
Коэффициент ослабления пробника	0.001X - 1000X, шаг 1 - 2 - 5
Точность частоты дискретизации	± 2,5 ppm
Входные соединения	DC, AC, GND
Горизонтальная система
Горизонтальный масштаб	1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5
Коэффициент развёртки	50 нс - 10 с
Вертикальная система
Вертикальная развёртка	1 мВ / дел - 10 В / дел
Вертикальное разрешение	8 / 12 / 14 бит
Система синхронизации
Режимы синхронизации	автоматический, нормальный, однократный
Режим триггера	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN(опция)

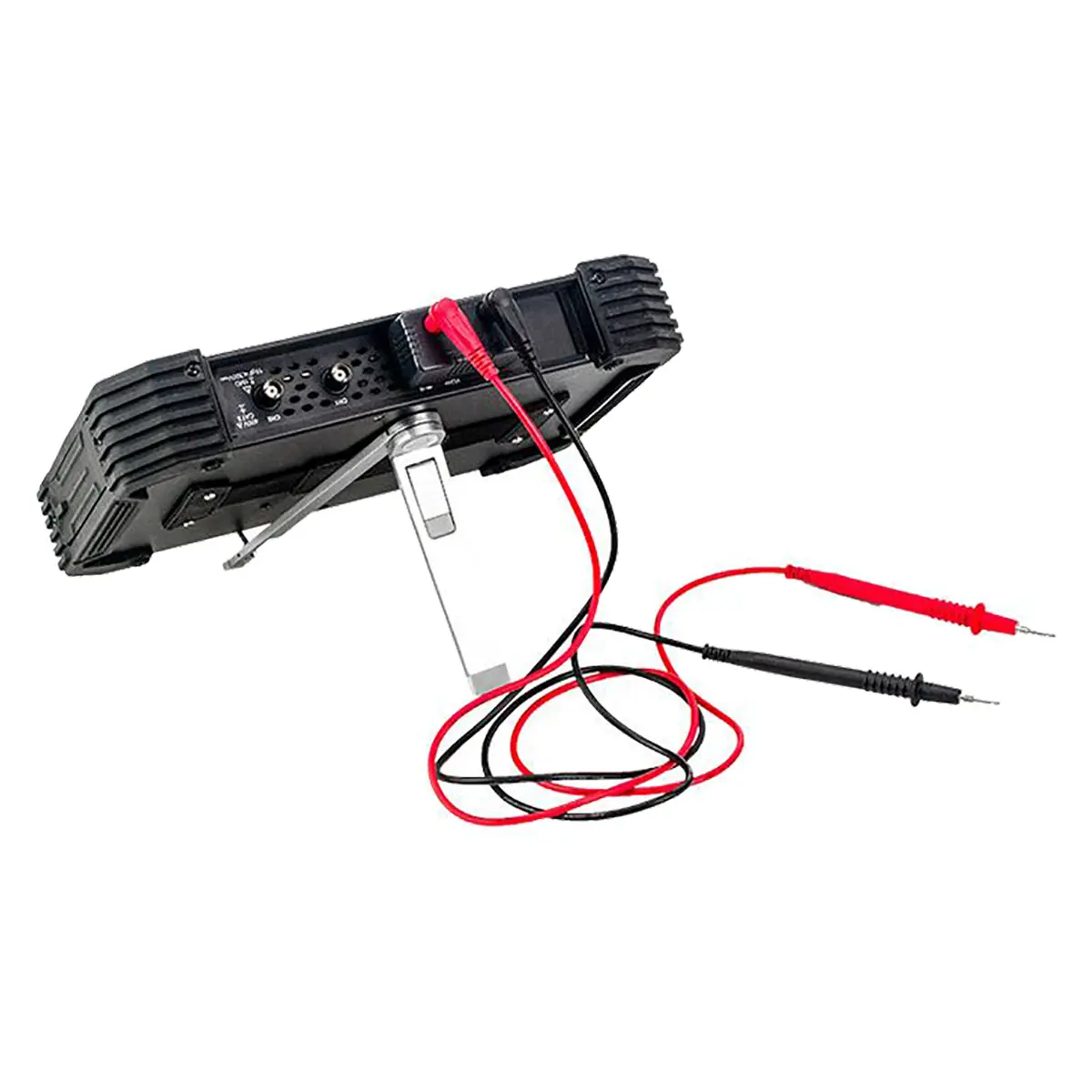

Характеристики мультиметра
Напряжение	DC: 2 В - 1000 В AC: 2 В - 750 В
Номинальный ток	20 А
Импеданс	100 - 200 Ом
Диод	есть
Автоматическое ранжирование	есть
Общие характеристики
Математические вычисления	＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр
Автоматическое измерение	Vpp, Vavg, Vrms, частота, период, неделя RMS, курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перерегулирование, фаза A→B ↑, фаза A→B↓, предварительная съемка, время нарастания, время спада, +ширина , -ширина, +нагрузка, -нагрузка, рабочий цикл, задержка A→B ↑, задержка A→B↓, +счетчик импульсов, -счетчик импульсов, счет нарастающих фронтов, счетчик спадающих фронтов, площадь, площадь цикла
Дисплей	цветной HD-дисплей, 8 дюймов, 800 x 600 точек
Питание	встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В
Интерфейс	USB host, USB device, USB port для PictBridge,LAN, WIFI
Хранение формы волны	100 сигналов
Функция частотомера	есть
Габариты	360 х 110 х 255 мм
Вес нетто	1,7 кг

Описание

Планшетный осциллограф OWON TAO3072A представляет собой идеальное решение для профессионалов, которым необходимы надежные и точные измерения сигналов. Сочетание высоких технических характеристик, удобства использования и мобильности делает его незаменимым инструментом в современной индустрии.

Основные характеристики

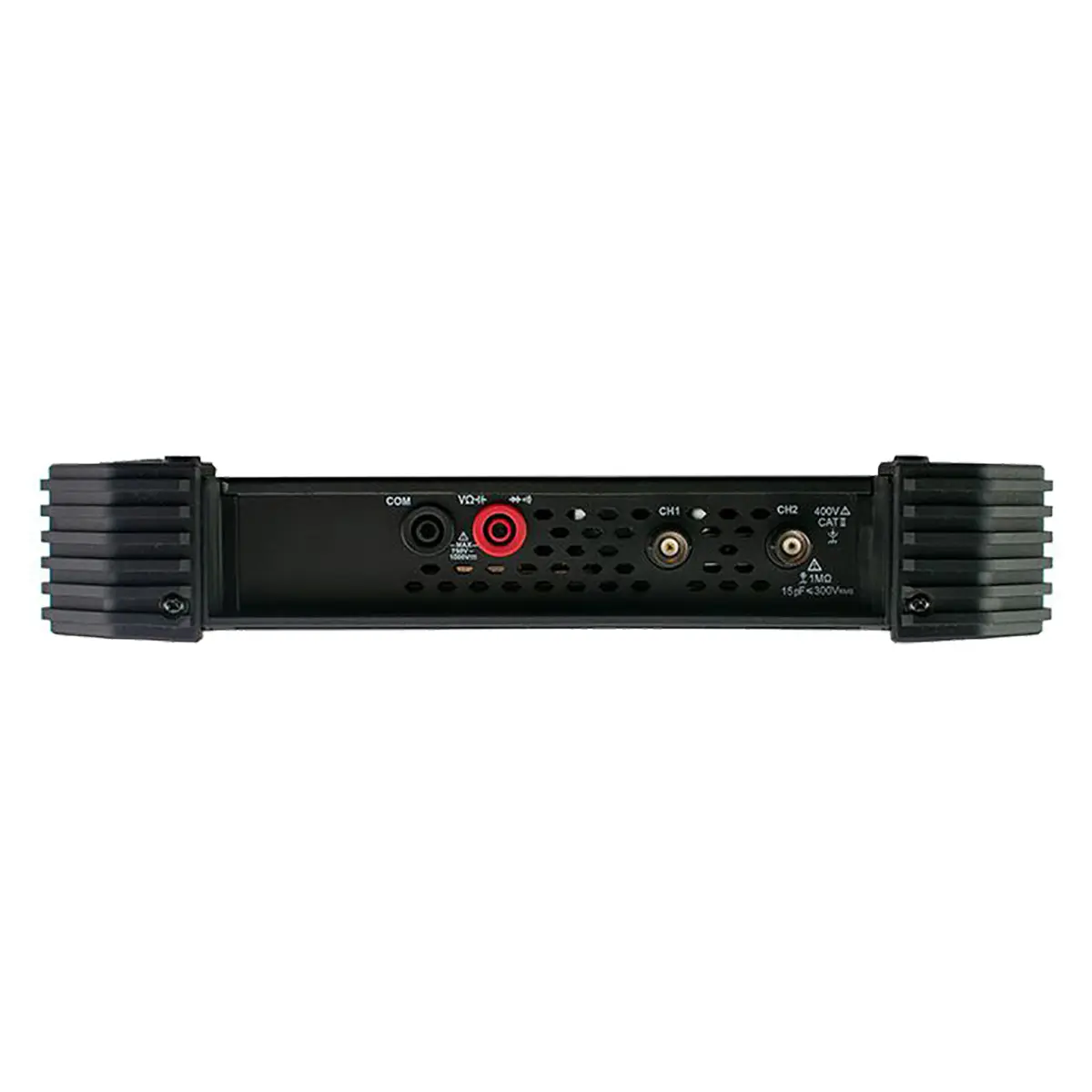

Оборудование предлагает пользователям два аналоговых входных канала с максимальной частотой полосы пропускания до 70 МГц на каждом из них. Этот прибор выполнен на базе 14-битного АЦП с максимальной частотой дискретизации до 1 Гвыб/сек и максимальной длиной записи в 40 М точек. Благодаря таким характеристикам, цифровой осциллограф обеспечивает точный и детальный анализ сигналов.

Дизайн и удобство использования

Компактный корпус планшета включает в себя большой цветной сенсорный дисплей диагональю 20 см и разрешением 800 x 600 точек. Это обеспечивает удобство в работе и позволяет быстро и точно анализировать данные.

Подключаемость и мобильность

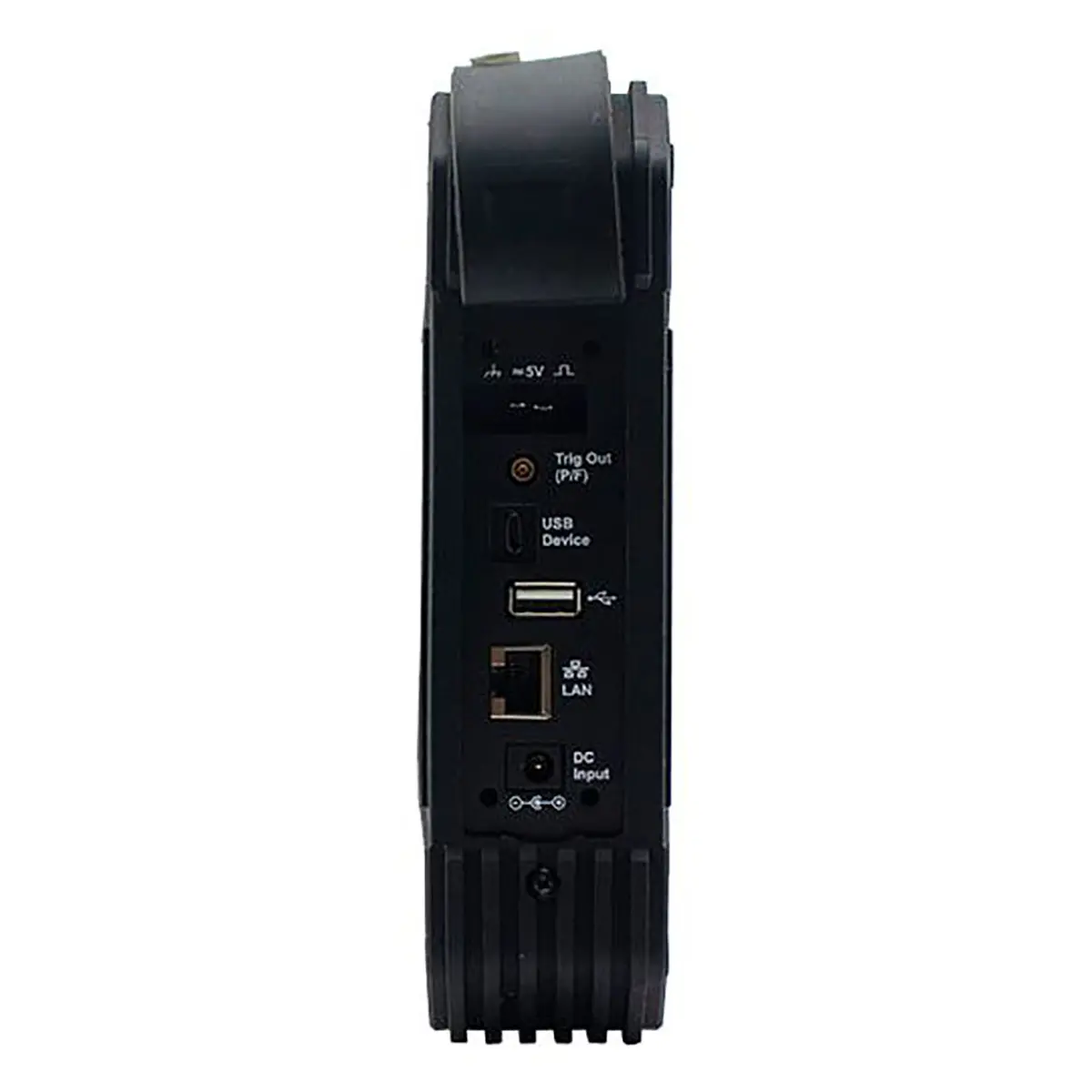

OWON TAO3072A оснащен аккумуляторной батареей Li-ion с ёмкостью 8000 мА-ч, обеспечивающей до 5 часов автономной работы. Порты для подключения проводных интерфейсов (LAN, USB) и опция беспроводного модуля передачи данных по Wi-Fi обеспечивают удобство в работе и возможность подключения различных устройств.

Расширенные функциональности

Одной из ключевых особенностей модели является возможность захвата сигналов последовательной передачи данных на шинах UART, SPI, I2C, CAN (опционально) и их декодирования. С высокой скоростью захвата (45000 осциллограмм/сек) и большим объемом памяти, эта модель позволяет анализировать различные типы сигналов и проводить исследования с высокой эффективностью.

Купить планшетный осциллограф OWON TAO3072A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
