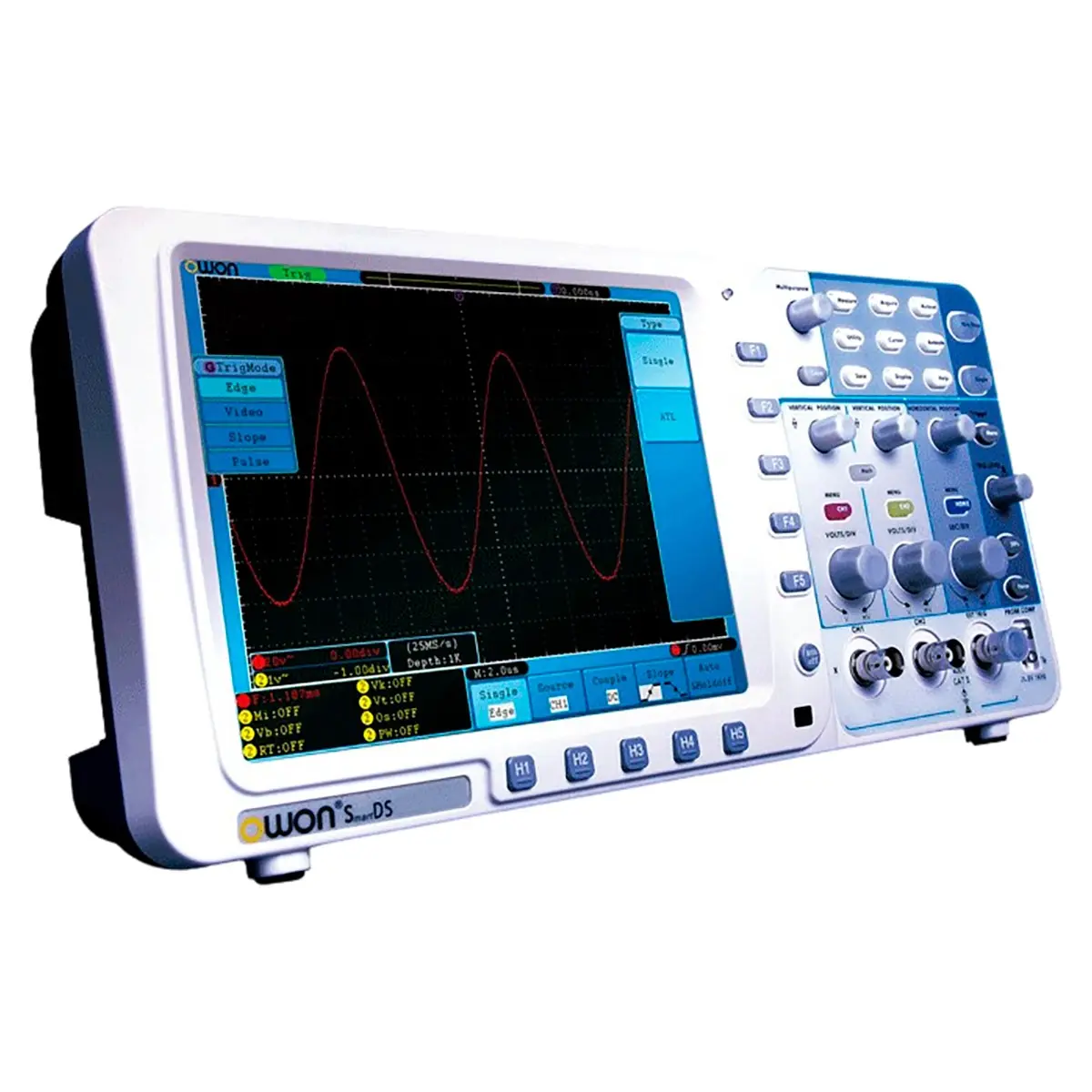

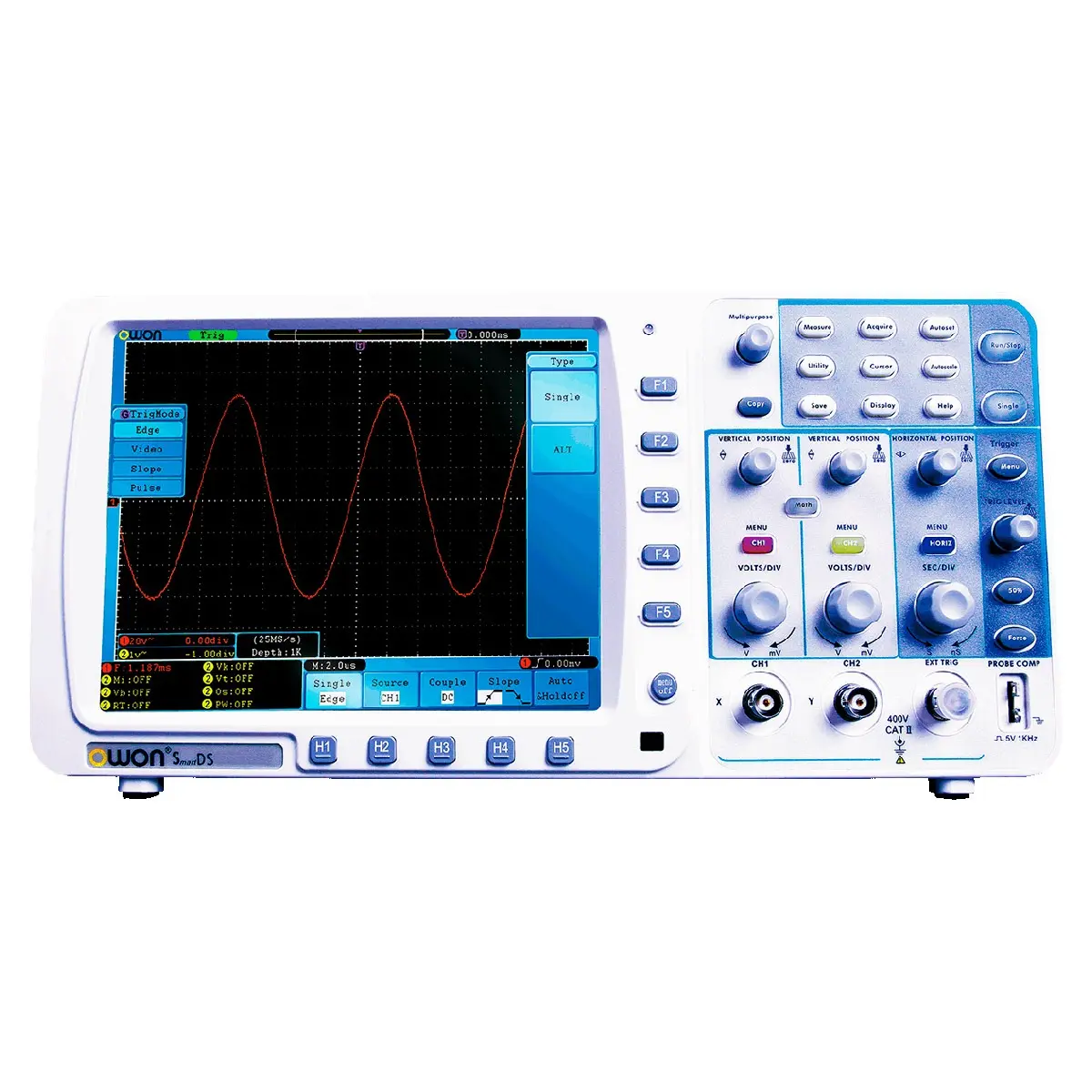

Цифровой осциллограф OWON SDS8302V

Частота формы волны:

Автоматические измерения:

Коэффициент ослабления пробника:

Вес: 1,82 кг

Установка коэффициента затухания датчика:

Режим запуска: положительный наклон >, <, = отрицательный наклон >, <, =

Поддержка счетчика:

Развязка входа: DC, AC, GND

: 2 + 1 внешний

Тест диодов:

Стандарт сигнала: NTSC, PAL, SECAM

Макс. потребляемая мощность:

Амплитуда (50 Ом):

Предохранитель: Т, 2 А, 250 В

Точность частоты дискретизации:

Смещение: ± 100 В (2 В - 10 мВ)

Рабочая температура: от 0 °С до 40 °С

CH1:

Форма сигналов:

: < 24 Вт

Функции запуска триггера:

:

Глубина хранения:

Диапазон номеров строк: 1 - 525 (NTSC), 1 - 625 (PAL, SECAM)

Номинальный ток:

Разрешение частоты:

Импеданс:

Входные соединения:

Режим тестирования:

Температура хранения: от -20 °С до 60 °С

CH2:

Частотный выход:

Точка выборки:

Канал-канальная изоляция: 50 Гц: 100 : 1 10 МГц: 40 : 1

Точность измерения времени интервала (полная полоса пропускания):

Автоматическое измерение: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, период, время нарастания, время спада, задержка A → B, + Width, -Width, + Duty, - Duty

Защита:

Глубина формы волны:

Частота выборки:

Математические вычисления:

Частотная характеристика:

Ёмкость:

Дискретизация в реальном времени:

:

Тип кадра:

:

Точность измерения постоянного тока (режим выборки среднего значения):

Максимальное напряжение:

Способ охлаждения:

Максимальное входное напряжение: ± 400 В

Функция частотометра:

Прозвонка:

Разрешение АЦП:

Диапазон параметров:

Интерполяция формы волны: sin (х) / х

Напряжение переменного тока (40 Гц - 400 Гц):

Точность измерения временного интервала: однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)

Модель приобретения:

Входной импеданс: 1 МОм ± 2 %, 15 пФ ± 3 пФ

Автоматическое ранжирование:

Питание: 100 - 240 В AC RMS, 50 - 60 Гц, CAT II

Чувствительность осциллографа:

:

Регулировка питания:

:

Диод:

Входная связь:

Время нарастания: < 1,17 нс

Функция частотомера:

Напряжение изоляции:

Сохранение во внутреннюю память:

:

Шум и пульсации (20 Гц - 20 МГц):

:

Диодные измерения:

Сбор данных:

Ограничение пропускной способности (типичное):

Выходной импеданс:

Математические функции: +, -, *, / FFT

Разрешение:

Синхронизация:

Регулировка нагрузки:

Анализатор спектра БПФ:

:

Режимы выбора диапазона мультиметра:

Скорость обновления сигналов:

Максимальный входной ток:

Курсорное измерение:

Смещение постоянного тока:

Габариты: 340 x 155 x 70 мм

Типы развертки:

Метод охлаждения: естественная конвекция

:

Форма волны интерполяции:

Вертикальная развёртка: 2 мВ / дел - 10 В / дел

Ограниченная полоса пропускания:

Тип запуска:

Функция самокалибровки:

Вертикальное разрешение: 8 бит

Переменное напряжение:

Дополнительный внешний вход синхронизации:

Курсорные измерения: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT

: ± 100 ppm

Точность постоянного тока:

Низкочастотный отклик (-3 дБ): ≤ 10 Гц (на входе BNC)

:

Диапазон чувствительности:

Амплитудный диапазон (высокое сопротивление):

Постоянное напряжение:

Интерполяция:

Канал:

: 8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов

Диапазон уровня запуска:

Точность усиления постоянного тока: ± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел)

: 10 Мб

Погрешность коэф. усиления:

Диапазоны частот:

Cкорость обновления сигналов:

Источник запуска:

Запуск по фронту:

Переменный ток:

Глубина памяти стандартно:

:

Режим сбора данных:

Режимы триггера: фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный

Выходное напряжение:

Способ соединения:

Максимальная частота дискретизации в реальном времени: 2,5 ГВыб / с в одноканальном режиме 1,25 ГВыб / с в одноканальном режиме

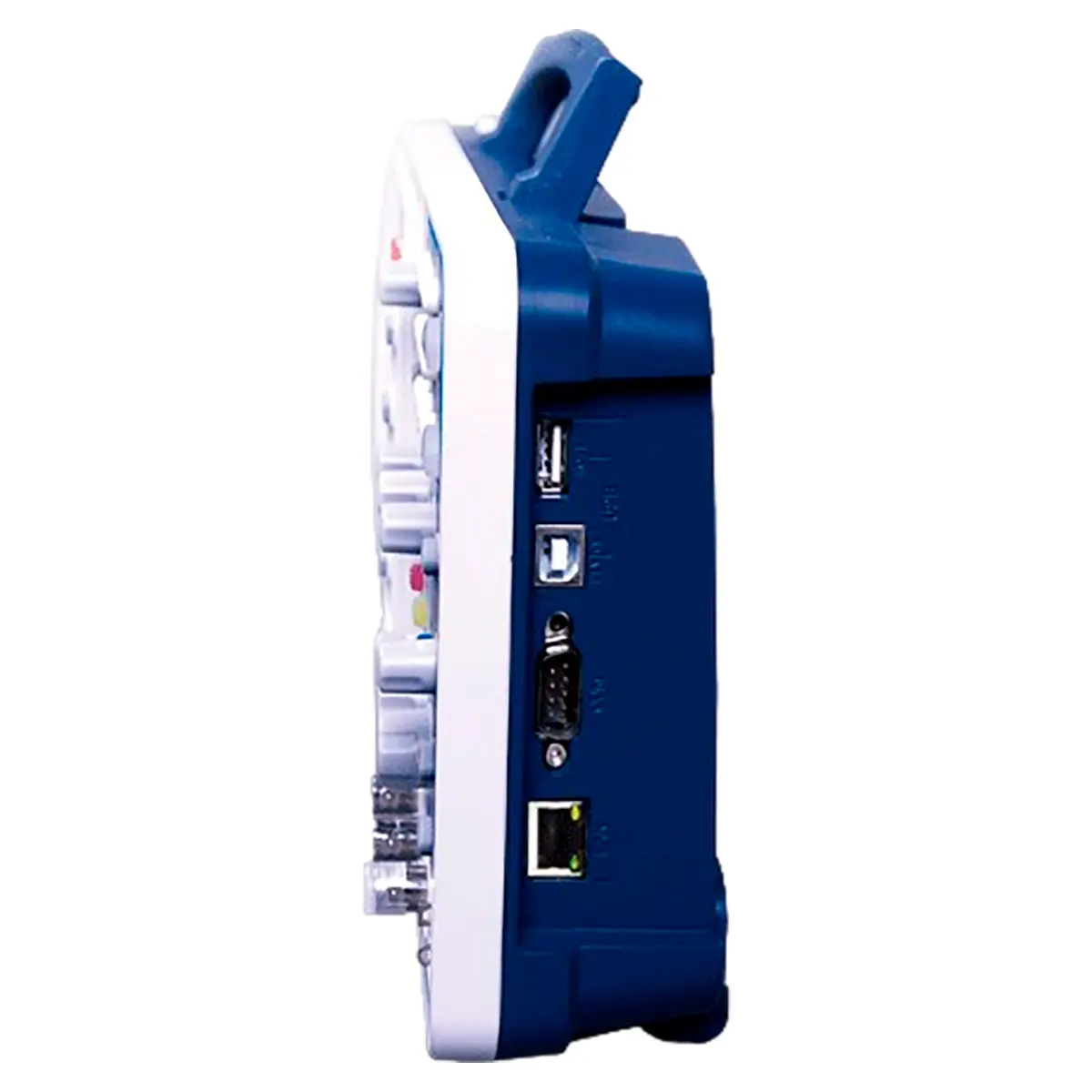

Интерфейс передачи данных: USB, LAN, VGA

Глубина памяти максимальная:

Диапазон смещения:

TrueRMS:

Постоянный ток:

Встроенный видеовыход:

:

Точность усиления по постоянному току:

Выходной ток:

Погрешность уровня запуска:

Время задержки между каналами: 150 пс

Поддержка:

Скорость регистрации:

Мощность потребления:

Сопротивление:

Интерполяция sin(x)/x, режим растяжки окна:

Коэффициент развертки: 1 нс / дел - 100 с / дел, 1, 2, 5 шаг

:

Математические операции:

Точность уровня триггера: CH1 ~ CH2: ± 0,3 дел EXT: ± (6 % от настройки + 40 мВ) EXT/5: ± (6 % от настройки + 200 мВ)

Смещение запуска:

Диапазон частоты дискретизации: 0,5 Выб / с - 2,5 ГВыб / с в одноканальном режиме 0,5 Выб / с - 1 ,25 ГВыб / с в двухканальном режиме

Декодирование протоколов:

Входное сопротивление:

Относительная влажность, %: до 90%

Частота:

Серия:

Ограничение полосы пропускания: 20 МГц

:

Хранение формы сигнала:

Смещение триггера: согласно длине и времени записи

Полоса пропускания: 300 МГц

Автоматический диапазон:

Диапазон уровня запуска триггера: CH1 ~ CH2: ± 6 деления от центра экрана EXT: ± 600 мВ EXT/5: ± 3 В

Коммуникационный интерфейс:

Встроенный мультиметр:

Чувствительность: 0,3 дел

Разность фаз:

Погрешность временной базы:

:

Тест включение/выключение:

Диапазон удержания триггера: 24 нс ~ 10 с

Рабочая высота: рабочая до 3000 м хранения до 15000 м
