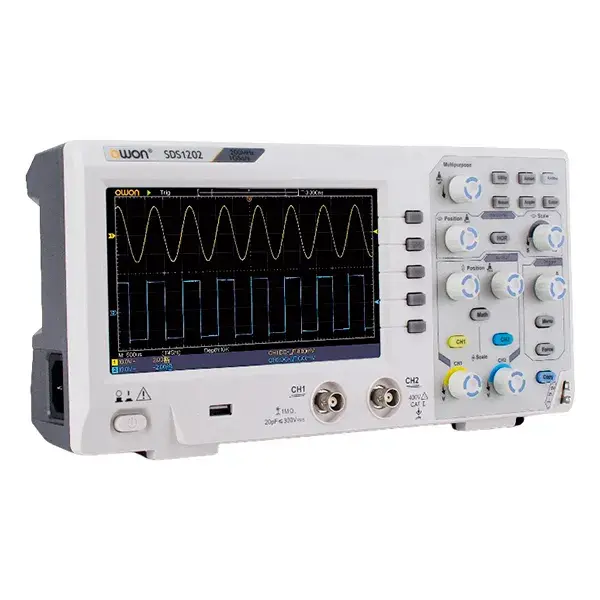

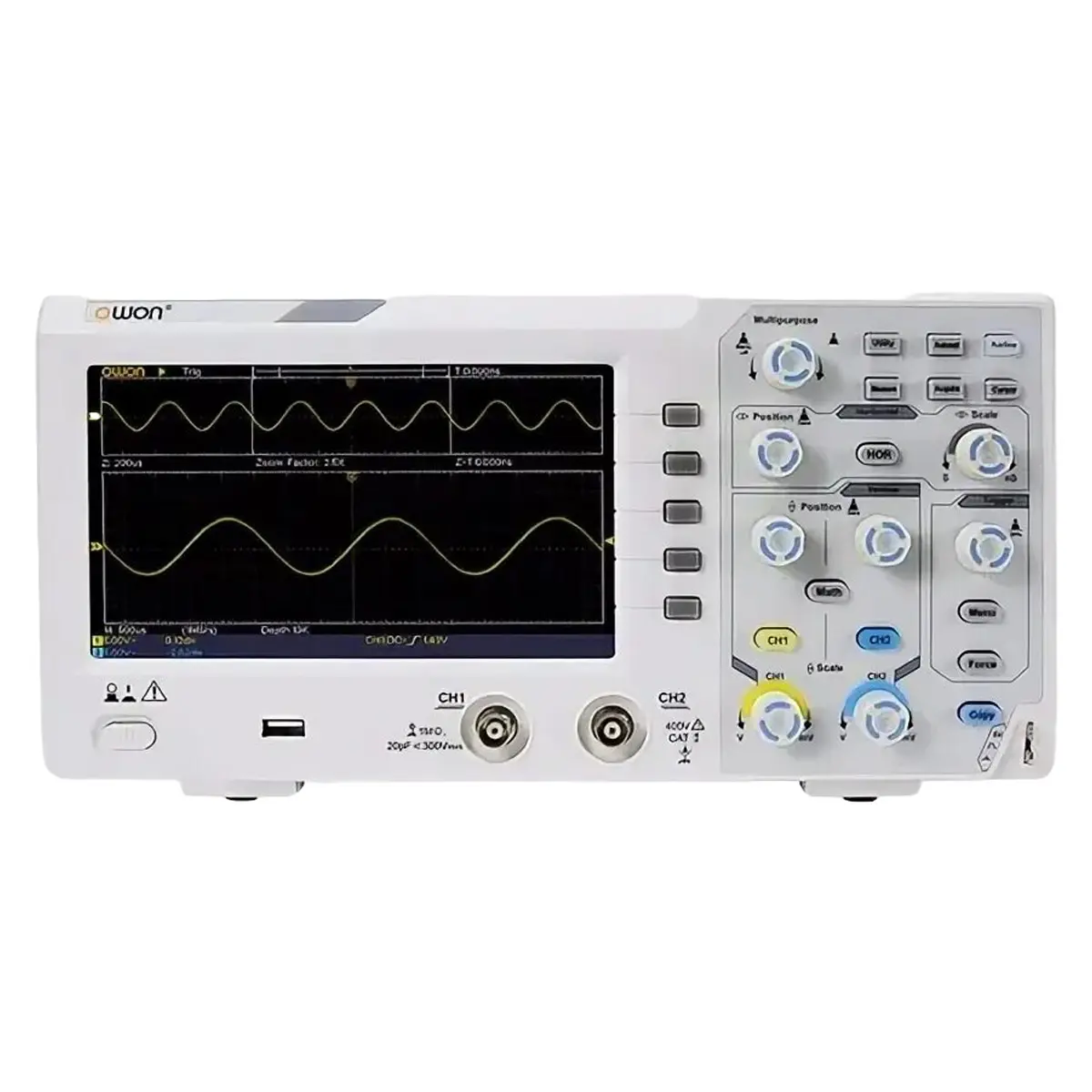

Цифровой осциллограф OWON SDS1202

Частота формы волны:

Коэффициент ослабления пробника:

Вес: 1,1 кг

Установка коэффициента затухания датчика: 1 Х, 10 Х, 100 Х, 1000 Х

Режим запуска: запуск по нарастающему фронту, по ниспадающему фронту

Поддержка счетчика:

Развязка входа: DC, AC, GND

: 2

Тест диодов:

Стандарт сигнала: NTSC, PAL, SECAM

Макс. потребляемая мощность:

Амплитуда (50 Ом):

Предохранитель: Т, 2 А, 250 В

Точность частоты дискретизации:

Смещение: ± 2 В (5 мВ / дел - 100 мВ / дел) ± 50 В (200 мВ / дел - 5 В / дел)

Рабочая температура: от 0 °С до 40 °С

Форма сигналов:

: < 15 Вт

Функции запуска триггера:

:

Глубина хранения:

Диапазон номеров строк: 1 - 525 (NTSC), 1 - 625 (PAL, SECAM)

Номинальный ток:

Разрешение частоты:

Импеданс:

Входные соединения:

Режим тестирования:

Температура хранения: от -20 °С до 60 °С

Частотный выход:

Точка выборки:

Точность измерения времени интервала (полная полоса пропускания):

Автоматическое измерение: период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла

Защита:

Глубина формы волны:

Частота выборки:

Математические вычисления:

Частотная характеристика:

Ёмкость:

:

Тип кадра:

:

Точность измерения постоянного тока (режим выборки среднего значения):

Максимальное напряжение:

Способ охлаждения:

Максимальное входное напряжение: ± 400 В

Функция частотометра:

Прозвонка:

Диапазон параметров:

Интерполяция формы волны: sin (х) / х

: USB 2.0

Напряжение переменного тока (40 Гц - 400 Гц):

Точность измерения временного интервала: однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс)

Модель приобретения:

Входной импеданс: 1 МОм ± 2 %, 20 пФ ± 5 пФ

Автоматическое ранжирование:

Питание: 100 - 240 В AC, 50 - 60 Гц, CAT II

:

Регулировка питания:

:

Диод:

Входная связь:

Время нарастания: ≤ 1,7 нс

Функция частотомера:

Напряжение изоляции:

:

Шум и пульсации (20 Гц - 20 МГц):

:

Диодные измерения:

Канальная изоляция: 50 Гц: 100 : 1 10 МГц: 40 : 1

Ограничение пропускной способности (типичное):

Выходной импеданс:

Математические функции: +, -, *, / FFT

Разрешение:

Регулировка нагрузки:

Анализатор спектра БПФ:

:

Режимы выбора диапазона мультиметра:

Скорость обновления сигналов:

Максимальный входной ток:

Курсорное измерение:

Смещение постоянного тока:

Габариты: 301 х 152 х 70 мм

Метод охлаждения: естественная конвекция

Форма волны интерполяции:

Вертикальная развёртка: 5 мВ / дел - 5 В / дел

Ограниченная полоса пропускания:

Тип запуска:

Функция самокалибровки:

Вертикальное разрешение: 8 бит

Переменное напряжение:

Курсорные измерения: △ V, △ T, △ T & △ V между курсорами, автоматический курсор

: ± 100 ppm

Точность постоянного тока:

Низкочастотный отклик (-3 дБ): ≥ 10 Гц (на входе BNC)

:

Диапазон чувствительности:

Амплитудный диапазон (высокое сопротивление):

Хранение формы волны: 16 сигналов

Постоянное напряжение:

Канал:

: 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов

Диапазон уровня запуска:

Точность усиления постоянного тока: ± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел)

: 10 Кб

Погрешность коэф. усиления:

Диапазоны частот:

Cкорость обновления сигналов:

Источник запуска:

Запуск по фронту:

Переменный ток:

:

Режим сбора данных:

Режимы триггера: фронт, видео сигнал

Выходное напряжение:

Способ соединения:

Максимальная частота дискретизации в реальном времени: 1 ГВыб / с

Глубина памяти максимальная:

Диапазон смещения:

TrueRMS:

Постоянный ток:

:

Точность усиления по постоянному току:

Выходной ток:

Погрешность уровня запуска:

Время задержки между каналами: 150 пс

Поддержка:

Скорость регистрации:

Мощность потребления:

Сопротивление:

Коэффициент развертки: 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг

:

Математические операции:

Точность уровня триггера: ± 0,3 дел

Смещение запуска:

Диапазон частоты дискретизации: 0,5 Выб / с - 1 ГВыб / с

Декодирование протоколов:

Входное сопротивление:

Относительная влажность, %: до 90%

Серия:

:

Хранение формы сигнала:

Смещение триггера: согласно длине и времени записи

Полоса пропускания: 200 МГц

Автоматический диапазон:

Диапазон уровня запуска триггера: ± 5 делений от центра экрана

Коммуникационный интерфейс:

Встроенный мультиметр:

Разность фаз:

Погрешность временной базы:

:

Тест включение/выключение:

Диапазон удержания триггера: 100 нс - 10 с

Рабочая высота: рабочая до 3000 м хранения до 15000 м
