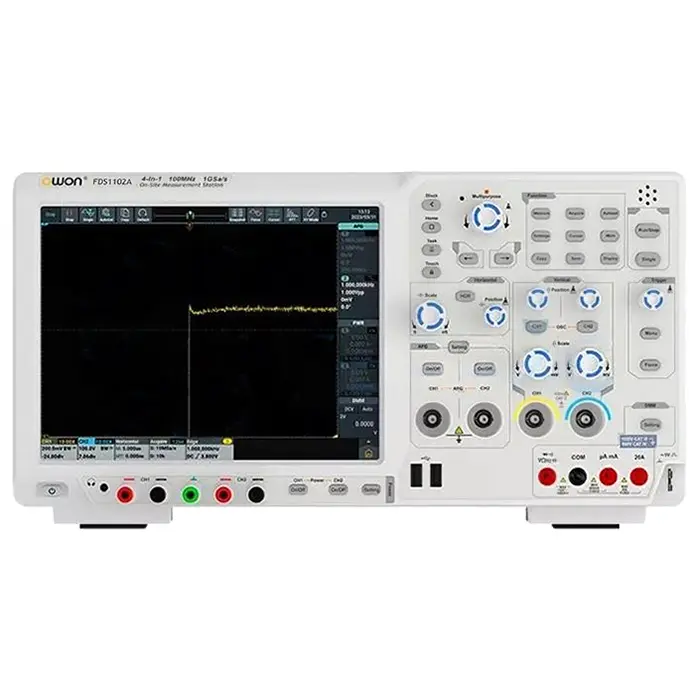

Цифровой осциллограф OWON FDS1102A

Наличие по запросу

153022руб.

Оформить заказ

Частота формы волны:

Положение триггера: вход, выход, время

Коэффициент ослабления пробника:

Вес: 4,25 кг

Режим запуска: нарастающий, ниспадающий

Развязка входа: DC, AC, GND

: 2

Тест диодов:

Стандарт сигнала: NTSC, PAL, SECAM

Макс. потребляемая мощность:

Амплитуда (50 Ом):

Номер фронта: 1 - 128

Предохранитель: Т, 2 А, 250 В

Точность частоты дискретизации:

Смещение: ± 2 В (1 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 1 В / дел) ± 200 В (2 В / дел - 10 мВ / дел)

Рабочая температура: от 0 до 40 °С

Форма сигналов:

Функции запуска триггера:

Глубина хранения:

Диапазон номеров строк: 1 - 525 (NTSC), 1 - 625 (PAL, SECAM)

Номинальный ток:

Разрешение частоты:

Режим логики: AND, OR, XNOR, XOR

Импеданс:

Входные соединения:

Режим тестирования:

Температура хранения: от -20 до 60 °С

Частотный выход:

Точка выборки:

Канал-канальная изоляция: 50 Гц: 100 : 1 10 МГц: 40 : 1

Точность измерения времени интервала (полная полоса пропускания):

Автоматическое измерение: период, частота, среднее значение, положительная ширина импульса, отрицательная ширина импульса, время нарастания, время спада, коэффициент заполнения экрана, положительный рабочий цикл, отрицательный рабочий цикл,среднее значение, PK-PK, RMS,максимальное, минимальное, среднеквадратичное значение цикла, Vtop, Vbase, Vamp, предрегулировка, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла, задержка A → B, задержка A → B, фаза + счетчик импульсов, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Защита:

Глубина формы волны:

Режим вывода: Goes True, Goes False, Is True >, Is True <, Is True =

Частота выборки:

Математические вычисления:

Частотная характеристика:

Ёмкость:

Длина сигнала: 8 К

Тип кадра:

Точность измерения постоянного тока (режим выборки среднего значения):

Максимальное напряжение:

Способ охлаждения:

Условие запуска: интервал, ID, ID / данные, лшибка данных

Максимальное входное напряжение: 1 МОм: ≤ 300 В

Функция частотометра:

Прозвонка:

Диапазон параметров:

Интерполяция формы волны: sin (х) / х

Напряжение переменного тока (40 Гц - 400 Гц):

Точность измерения временного интервала: однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс)

Модель приобретения:

Биты данных: 4 - 32 бит

Входной импеданс: 1 МОм ± 2 %, 15 пФ ± 5 пФ

Автоматическое ранжирование:

Амплитуда: 2 мВ - 10 В

Питание: 100 - 240 В AC RMS, 50 - 60 Гц, CAT II

Режим ввода: H, L, X, нарастающий, ниспадающий

Регулировка питания:

Диод:

Входная связь:

Адресные биты: 7, 8, 10 бит

Время нарастания: ≤ 3,5 нс

Функция частотомера:

Напряжение изоляции:

Шум и пульсации (20 Гц - 20 МГц):

Диодные измерения:

Ограничение пропускной способности (типичное):

Диапазон адресов: 0 - 127, 0 - 255, 0 - 1023

Выходной импеданс:

Математические функции: ＋, -, *, /, Intg, Diff, Sqrt функциональная работа - Lg / Ln / Exp / Abs / Sine / Cosine / Tan пользовательская функция цифровой фильтр (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы) FFT, FFTrms

Разрешение:

Регулировка нагрузки:

Анализатор спектра БПФ:

Режимы выбора диапазона мультиметра:

Скорость обновления сигналов:

Максимальный входной ток:

Курсорное измерение:

Длина байта: 1 - 5

Частота дискретизации: 300 МВыб/с

Смещение постоянного тока:

Габариты: 421 х 221 х 115 мм

Метод охлаждения: вентилятор

Форма волны интерполяции:

Вертикальная развёртка: 1 мВ / дел - 10 В / дел

: обычная, пользовательская

Ограниченная полоса пропускания:

Тип запуска:

Функция самокалибровки:

Вертикальное разрешение: 14 бит

Глубина памяти: 128 Мб

Переменное напряжение:

Курсорные измерения: △V, △T, △T & △V, автоматический курсор, поддержка окна XY/FFT/ZOOM, в зависимости от процента экрана

: напряжение - ≤ 0,8 % + 10 мВ ток- ≤ 1 % + 8 мА обратное считывание: напряжение - ≤ 0,3 % + 10 мВ ток- ≤ 0,3 % + 8 мА

Точность постоянного тока:

Низкочастотный отклик (-3 дБ): ≥ 10 Гц (на входе BNC)

Диапазон чувствительности:

Полярность: нормальная, инвертированная

Амплитудный диапазон (высокое сопротивление):

Постоянное напряжение:

Канал:

: 10,4 дюймовый TFT LCD дисплей, 1024 x 768, 65536 цветов

Диапазон уровня запуска:

Точность усиления постоянного тока: 8 бит: 1 мВ - 4 % / ≥ 2 мВ - 3 % 12 бит: 1 мВ - 3 % 14 бит: ≥ 2 мВ - 2 %

Погрешность коэф. усиления:

Диапазоны частот:

Cкорость обновления сигналов:

Максимальная скорость захвата формы волны: 65 000 сиг/сек

Источник запуска:

Запуск по фронту:

Переменный ток:

Режим сбора данных:

Режимы триггера: авто, нормальный, одиночный

Выходное напряжение:

Способ соединения:

Интерфейс передачи данных: USB, LAN, HDMI

Глубина памяти максимальная:

Диапазон смещения:

TrueRMS:

Постоянный ток:

Точность усиления по постоянному току:

Выходной ток:

Погрешность уровня запуска:

Время задержки между каналами: 150 пс

Поддержка:

Скорость регистрации:

Мощность потребления:

Частотомер: есть

Сопротивление:

Коэффициент развертки: 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг

Математические операции:

Точность уровня триггера: внутренний: ± 0,3 дел EXT: ± (6 % от настройки + 10 мВ) EXT/5: ± (6 % от настройки + 50 мВ)

Смещение запуска:

Диапазон частоты дискретизации: в одноканальном режиме: 8 бит - 0,05 Выб / с - 1 ГВыб / с 12 бит - 0,05 Выб / с - 500 МВыб / с 14 бит - 0,05 Выб / с - 100 МВыб / с в двухканальном режиме:8 бит - 0,05 Выб / с - 500 МВыб / с 12 бит - 0,05 Выб / с - 250 МВыб / с 14 бит - 0,05 Выб / с - 100 МВыб / с

Декодирование протоколов:

Входное сопротивление:

Относительная влажность, %: до 90 %

Ограничение полосы пропускания: 20 МГц

Хранение формы сигнала:

Смещение триггера: согласно длине и времени записи

Полоса пропускания: 50 МГц

Автоматический диапазон:

Диапазон уровня запуска триггера: внутренний: ± 5 делений от центра экрана EXT: ± 2 В EXT/5: ± 10 В

Коммуникационный интерфейс:

Встроенный мультиметр:

Погрешность временной базы:

Тест включение/выключение:

Диапазон удержания триггера: 30 нс - 10 с

Количество каналов	2
Полоса пропускания	100 МГц
Частота дискретизации	в одноканальном режиме: 8 бит - 1 ГВыб / с 12 бит - 500 МВыб / с 14 бит - 100 МВыб / с в двухканальном режиме:8 бит - 500 МВыб / с 12 бит - 250 МВыб / с 14 бит - 100 МВыб / с
Глубина памяти	128 Мб
Максимальная скорость захвата формы волны	65 000 сиг/сек
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 15 пФ ± 5 пФ
Максимальное входное напряжение	1 МОм: ≤ 300 В
Ограничение полосы пропускания	20 МГц
Канал-канальная изоляция	50 Гц: 100 : 1 10 МГц: 40 : 1
Время задержки между каналами	150 пс
Интерполяция формы волны	sin (х) / х
Коэффициент развёртки	2 нс / дел - 1000 с / дел, 1, 2, 5 шаг
Диапазон частоты дискретизации	в одноканальном режиме: 8 бит - 0,05 Выб / с - 1 ГВыб / с 12 бит - 0,05 Выб / с - 500 МВыб / с 14 бит - 0,05 Выб / с - 100 МВыб / с в двухканальном режиме:8 бит - 0,05 Выб / с - 500 МВыб / с 12 бит - 0,05 Выб / с - 250 МВыб / с 14 бит - 0,05 Выб / с - 100 МВыб / с
Точность	± 20 ppm
Точность измерения временного интервала	однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс)
Вертикальное разрешение	8 / 12 / 14 бит
Вертикальная развёртка	1 мВ / дел - 10 В / дел
Время нарастания	≤ 3,5 нс
Смещение	± 2 В (1 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 1 В / дел) ± 200 В (2 В / дел - 10 мВ / дел)
Низкочастотный отклик (-3 дБ)	≥ 10 Гц (на входе BNC)
Точность усиления постоянного тока	8 бит: 1 мВ - 4 % / ≥ 2 мВ - 3 % 12 бит: 1 мВ - 3 % 14 бит: ≥ 2 мВ - 2 %
Функции запуска триггера	фронт, видео сигнал (NTSC, PAL, SECAM), по ширине, наклон, повышение / понижение амплитуды, тайм аут, N-фронт, логический, RS232/UART, I2C, SPI, CAN и LIN
Режимы триггера	авто, нормальный, одиночный
Диапазон уровня запуска триггера	внутренний: ± 5 делений от центра экрана EXT: ± 2 В EXT/5: ± 10 В
Точность уровня триггера	внутренний: ± 0,3 дел EXT: ± (6 % от настройки + 10 мВ) EXT/5: ± (6 % от настройки + 50 мВ)
Смещение триггера	согласно длине и времени записи
Диапазон удержания триггера	100 нс - 10 с
50% уровень настройки	частота входного сигнала ≥ 50 Гц
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту
Режим запуска	положительная полярность импульса >, <, = отрицательная полярность импульса >, <, =
Диапазон удержания триггера	30 нс - 10 с
Стандарт сигнала	NTSC, PAL, SECAM
Диапазон номеров строк	1 - 525 (NTSC), 1 - 625 (PAL, SECAM)
Режим запуска	положительный наклон >, <, =
	отрицательный наклон >, <, =
Диапазон удержания триггера	30 нс - 10 с
Запуск по ранту
Режим запуска	положительный наклон >, <, =
	отрицательный наклон >, <, =
Диапазон удержания триггера	30 нс - 10 с
Запуск по окну
Режим запуска	положительный, отрицательный
Положение триггера	вход, выход, время
Диапазон удержания триггера	30 нс - 10 с
Запуск по N-фронту
Режим запуска	нарастающий, ниспадающий
Диапазон удержания триггера	30 нс - 10 с
Номер фронта	1 - 128
Запуск по логике
Режим логики	AND, OR, XNOR, XOR
Режим ввода	H, L, X, нарастающий, ниспадающий
Режим вывода	Goes True, Goes False, Is True >, Is True <, Is True =
Запуск по RS232/UART
Полярность	нормальная, инвертированная
Условие запуска	Start, Error, Check Error, Data
Скорость передачи данных	обычная, пользовательская
Биты данных	5 - 8 бит
Запуск по I2C
Условие запуска	Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Адресные биты	7, 8, 10 бит
Диапазон адресов	0 - 127, 0 - 255, 0 - 1023
Длина байта	1 - 5
Запуск по SPI
Условие запуска	тайм аут
Диапазон удержания триггера	30 нс - 10 с
Биты данных	4 - 32 бит
Запуск по СAN
Условие запуска	начало кадра, тип кадра, идентификатор, данные, идентификатор и данные, конец кадра, отсутствие подтверждения, ошибка вставки битов
Скорость передачи данных	обычная, пользовательская
Точка выборки	5 - 95 %
Тип кадра	данные, Удаление, Ошибка, Перегрузка
Запуск по LIN
Условие запуска	интервал, ID, ID / данные, лшибка данных
Скорость передачи данных	обычная, пользовательская
Система измерения
Курсорные измерения	△V, △T, △T & △V, автоматический курсор, поддержка окна XY/FFT/ZOOM, в зависимости от процента экрана
Автоматическое измерение	период, частота, среднее значение, положительная ширина импульса, отрицательная ширина импульса, время нарастания, время спада, коэффициент заполнения экрана, положительный рабочий цикл, отрицательный рабочий цикл,среднее значение, PK-PK, RMS,максимальное, минимальное, среднеквадратичное значение цикла, Vtop, Vbase, Vamp, предрегулировка, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла, задержка A → B, задержка A → B, фаза + счетчик импульсов, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математические функции	＋, -, *, /, Intg, Diff, Sqrt функциональная работа - Lg / Ln / Exp / Abs / Sine / Cosine / Tan пользовательская функция цифровой фильтр (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы) FFT, FFTrms
Генератор сигналов произвольной формы
Количество каналов	2
Полоса пропускания	50 МГц
Частота дискретизации	300 МВыб/с
Форма сигналов	синусоидальные, квадратные, линейные, импульсные, шум
Амплитуда	2 мВ - 10 В
Вертикальное разрешение	14 бит
Длина сигнала	8 К
Режим мультиметра
Частотная характеристика	40-1000 Гц
Режимы измерения	напряжение, ток, сопротивление, емкость, рабочий цикл, тест диодов
Напряжение постоянного тока	20 мВ / 200 мВ, разрешение 0,001 мВ, точность ± (0,5 % + 10 дел) 2 В / 20 В / 200 В, разрешение 0,1 мВ, точность ± (0,3 % + 5 дел) 1000 В, разрешение 0,1 В, точность ± (0,5 % + 5 дел)
Напряжение переменного тока	20 мВ / 200 мВ, разрешение 0,001 мВ, точность ± (0,8 % + 10 дел) 2 В / 20 В / 200 В, разрешение 0,1 мВ, точность ± (0,8 % + 10 дел) 750 В, разрешение 0,1 В, точность ± (1 % + 10 дел)
Постоянный ток	200 мкА / 2000 мкА, разрешение 0,01 мкА, точность ± (0,5 % + 10 дел) 20 мА / 200 мА, разрешение 0,001 мА, точность ± (0,5 % + 10 дел) 20 А, разрешение 0,001 А, точность ± (2 % + 10 дел)
Переменный ток	200 мкА / 2000 мкА, разрешение 0,01 мкА, точность ± (0,8 % + 10 дел) 20 мА / 200 мА, разрешение 0,001 мА, точность ± (0,58 % + 10 дел) 20 А, разрешение 0,001 А, точность ± (2,5 % + 10 дел)
Сопротивление	200 Ом / 2 КОм / 20 КОм / 200 КОм / 2 МОм / 20 МОм, разрешение 0,01 Ом, точность ± (0,8 % + 10 дел) 100 МОм, разрешение 0,01 МОм, точность ± (5 % + 10 дел)
Емкость	2 нФ / 20 нФ / 200 нФ / 2 мкФ / 20 мкФ, разрешение 0,1 пФ, точность ± (4 % + 10 дел) 200 мкФ / 2 мФ / 20 мФ, разрешение 0,01 мкФ, точность ± (4 % + 10 дел)
Рабочий цикл	0,1 - 99,9 %, разрешение 0,1 % точность при частоте 1 кГц - ±(1,2 % + 3 дел) точность при частоте ≥ 1 кГц - ±(2,5 % + 3 дел)
Режим источника питания
Диапазон параметров	напряжение - 0,1 - 15 В ток - 0,1 - 3 А мощность - 15 Вт
Регулировка нагрузки	напряжение - ≤ 0,1 % + 3 мВ ток - ≤ 0,1 % + 3 мА
Регулировка питания	напряжение - ≤ 0,1 % + 3 мВ ток - ≤ 0,1 % + 3 мА
Шум и пульсации (20 Гц - 20 МГц)	напряжение (пик-пик) - ≤ 10 мВ пик-пик напряжение (среднекв) - ≤ 2 мВ(среднекв) ток (среднекв) - ≤ 5 мА (среднекв)
Разрешение	напряжение - 10 мВ ток - 10 мА обратное считывание: напряжение - 10 мВ ток - 1 мА
Точность	напряжение - ≤ 0,8 % + 10 мВ ток- ≤ 1 % + 8 мА обратное считывание: напряжение - ≤ 0,3 % + 10 мВ ток- ≤ 0,3 % + 8 мА
Время отклика	≤ 1 мс
Защита	от перенапряжения (OVP) - 0 - 16 В от перегрузки по току (OCP) - 0 - 3,1 В
Общие характеристики
Тип дисплея	10,4 дюймовый TFT LCD дисплей, 1024 x 768, 65536 цветов
Питание	100 - 240 В AC RMS, 50 - 60 Гц, CAT II
Макс. потребляемая мощность	< 90 Вт
Предохранитель	Т, 2 А, 250 В
Рабочая температура	от 0 до 40 °С
Температура хранения	от -20 до 60 °С
Относительная влажность	до 90 %
Интерфейс передачи данных	USB, LAN, HDMI
Частотомер	есть
Метод охлаждения	вентилятор
Габариты	421 х 221 х 115 мм
Вес	4,25 кг

Описание

Цифровой двухканальный осциллограф OWON FDS1102A — это мощный и многофункциональный инструмент, который сочетает в себе передовые технологии и удобство использования. Высокие рабочие характеристики характеристики, такие как 14-битный АЦП, полоса пропускания и множество встроенных функций, делают его идеальным выбором для профессионалов в области электроники. Независимо от того, работаете ли вы в лаборатории, на производстве или обучаетесь, эта модель станет надежным помощником в ваших измерениях и экспериментах.

Полоса пропускания и генератор сигналов

Цифровой осциллограф способен работать с сигналами с полосой пропускания до 100 МГц. Это позволяет ему эффективно захватывать и анализировать широкий спектр сигналов, включая высокочастотные. Кроме того, прибор оснащен встроенным 2-х канальным генератором сигналов произвольной формы (СПФ) с полосой пропускания до 50 МГц, что делает его универсальным инструментом для создания и тестирования различных сигналов.

Разрешение и качество оцифровки

14-битный аналогово-цифровой преобразователь значительно превосходит традиционные 8-битные решения, позволяя получать более детализированные и точные данные о форме сигнала. Высокое разрешение улучшает качество оцифровки, что особенно важно при анализе сложных сигналов и выявлении мелких отклонений, которые могут остаться незамеченными при использовании менее совершенных приборов.

Многофункциональность: 5 в 1

OWON FDS1102A представляет собой многофункциональный измерительный прибор, который объединяет в себе несколько устройств в одном компактном корпусе. Он выполняет функции:

Цифрового запоминающего осциллографа с полосой до 100 МГц.
Частотомера, позволяющего точно измерять частоту сигналов.
Цифрового мультиметра, который может измерять напряжение, ток и сопротивление.
2-х канального генератора СПФ с полосой до 50 МГц.
Измерительного источника питания постоянного тока.

Глубина памяти и динамический диапазон

Прибор обладает большой глубиной памяти, что позволяет хранить и анализировать значительное количество данных. Это особенно полезно при работе с длительными сигналами или при необходимости детального анализа. Кроме того, ультра широкий динамический диапазон обеспечивает возможность работы с сигналами различной амплитуды, что делает осциллограф подходящим для разнообразных приложений.

Функции запуска и захвата сигнала

Оборудование предлагает множество функций запуска, которые позволяют пользователю легко настраивать параметры для захвата нужного сигнала. Это может включать в себя различные триггерные режимы, такие как нормальный, одноразовый и автоматический, что существенно упрощает процесс работы с прибором.

Купить цифровой осциллограф OWON FDS1102A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
