Осциллограф аналоговый двуканальный МЕГЕОН 15042

Наличие по запросу

89990руб.

Оформить заказ

: температура: 10…40°С относительная влажность 10...70%

Коэффициент развязки между каналами 1 и 2:

Чувствительность: 5 В (уровень TTL)

: 2

Полярность сигналов для синхронизации:

Режимы работы схемы синхронизации:

Полоса частот:

Диапазон плавной регулировки чувствительности:

Коэффициенты развертки: 0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5

Дополнительный множитель развертки:

: электронно-лучевая трубка

Условия хранения и транспортировки: температура: -20…60°С относительная влажность: 10...80% без выпадения конденсата

Ошибка разности фаз X-Y:

Погрешность: ±3 %

Максимальное входное напряжение:

Размер активной области:

Потребляемая мощность, не более:

Габаритные размеры прибора (ВхШхГ):

Вес прибора без соединительных кабелей, не более:

Вес изделия не более:

Источники синхронизации:

Полоса пропускания: DС ~ 500 кГц

Вес изделия в заводской упаковке, не более:

Время нарастания сигнала:

Входное сопротивление: 10 кОм

Входное сопротивление/емкость:

Чувствительность синхронизации:

Режимы отображения осциллограмм:

Плавная регулировка: перекрытие по диапазону не менее 2,5 раза

Частота коммутации каналов в режиме " CHOP ":

Режимы работы входов:

Канал вертикального отклонения
Потребляемая мощность, не более	35Вт (40 ВА)
Количество каналов	2
Полоса пропускания	0 ... 40 МГц
Чувствительность	1 мВ/дел ... 5 В/дел, 21 ступеней ряд: 1; 2; 5;
Погрешность	±3 %
Плавная регулировка	перекрытие по диапазону не менее 2,5 раза
Полоса пропускания	0 ... 40 МГц
Время нарастания сигнала	5 мВ ... 5 В/дел: не более 8,8 нс
Входное сопротивление/емкость	1 МОм/25пФ
Режимы отображения осциллограмм	канал 1 канал 2 режим ALT/CHOP: канал "CH1" отображается совместно с каналом "CH2" прерывисто/попеременно алгебраическое сложение каналов 1 и 2
Частота коммутации каналов в режиме " CHOP "	~ 250 кГц
Режимы работы входов	АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется
Максимальное входное напряжение	закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц) при использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала) при использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала)
Коэффициент развязки между каналами 1 и 2	на частоте до 50 кГц, не менее 1000 на частоте 40 МГц, не менее 30
Тракт синхронизации
Источники синхронизации	синхронизация по сигналу Каналу 1 синхронизация по сигналу Каналу 2 синхронизация от сети питания синхронизация от внешнего источника
Полярность сигналов для синхронизации	+ /-
Чувствительность синхронизации	в диапазоне частот: 10 Гц. ~ 2 МГц: каналы 1 и 2: 0,5 деления осциллограммы режим источника синхронизации ALT : 2 деления осциллограммы внешний источник синхронизации: 0,2 В в диапазоне частот: 2 МГц ~ 20 МГц: каналы 1 и 2: 1,5 деления осциллограммы режим источника синхронизации ALT : 3 деления осциллограммы внешний источник синхронизации: 0,8 В в диапазоне частот: 20 МГц ~ 40 МГц: каналы 1 и 2: 2 деления осциллограммы режим источника синхронизации ALT : 3 деления осциллограммы внешний источник синхронизации: 0,8 В тв-сигнал: импульсом синхронизации более чем 1,5 деления осциллограммы внешний источник синхронизации: 1В
Режимы работы схемы синхронизации	ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная
Канал горизонтального отклонения
Коэффициенты развертки	0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5
Погрешность	±3 %
Диапазон плавной регулировки чувствительности	не менее 2,5 раза
Дополнительный множитель развертки	х10
Режим X-Y
Полоса пропускания	DС ~ 500 кГц
Ошибка разности фаз X-Y	не более 3° в полосе 0 ... 50 кГц
Z-вход
Чувствительность	5 В (уровень TTL)
Полоса частот	DC - 2 МГц
Входное сопротивление	10 кОм
Максимальное входное напряжение	30 В (DC + АС пик)
Дисплей
Тип	электронно-лучевая трубка
Размер активной области	80 мм x 100 мм
Общие характеристики
Условия эксплуатации	температура: 10…40°С относительная влажность 10...70%
Условия хранения и транспортировки	температура: -20…60°С относительная влажность: 10...80% без выпадения конденсата
Габаритные размеры прибора (ВхШхГ)	150 х 310 х 455 мм
Вес прибора без соединительных кабелей, не более	8 кг
Вес изделия не более	9,2 кг

Описание

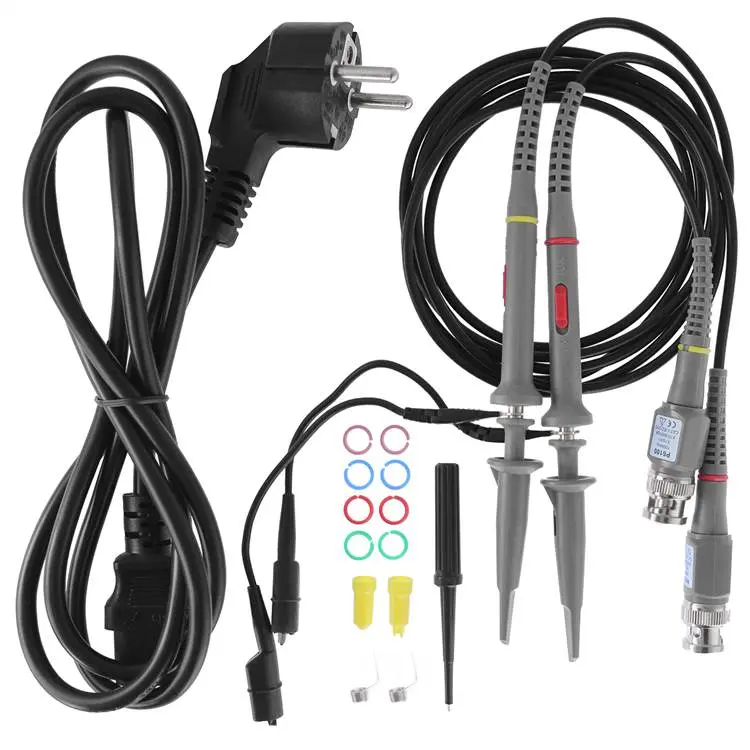

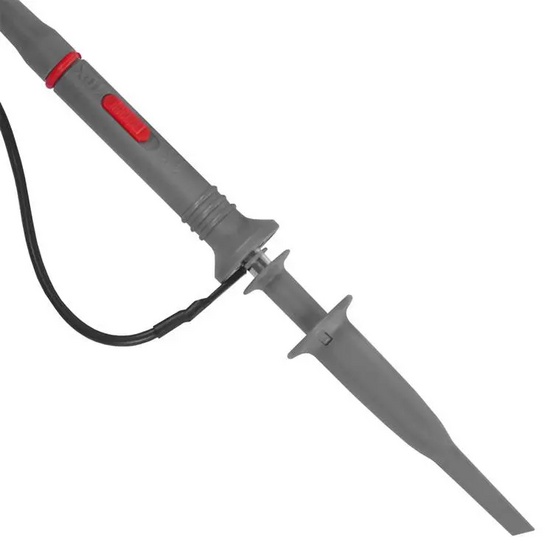

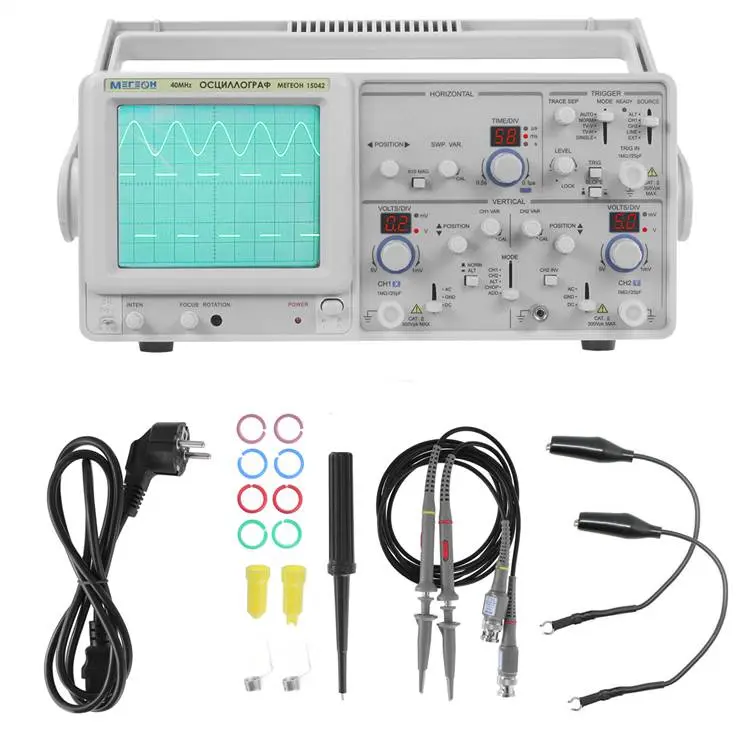

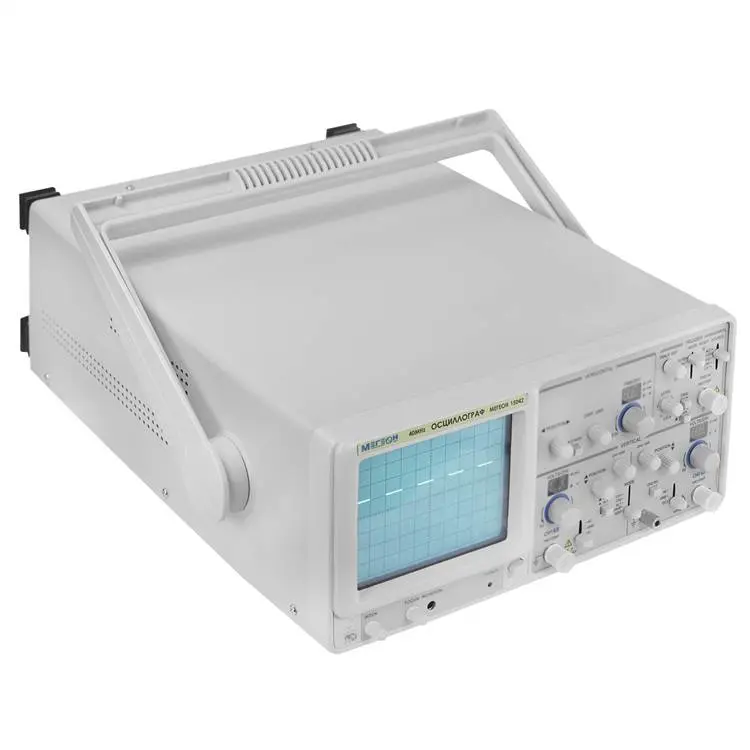

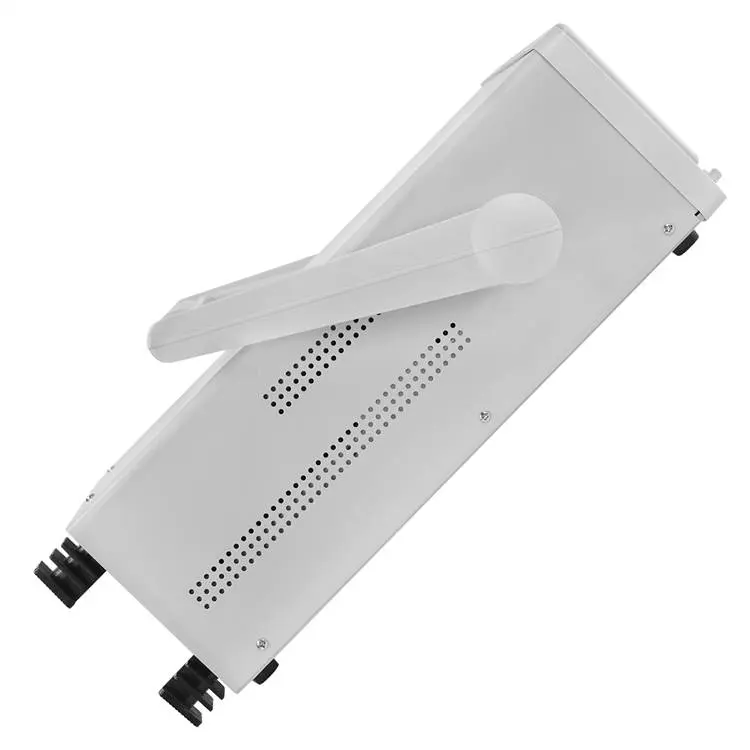

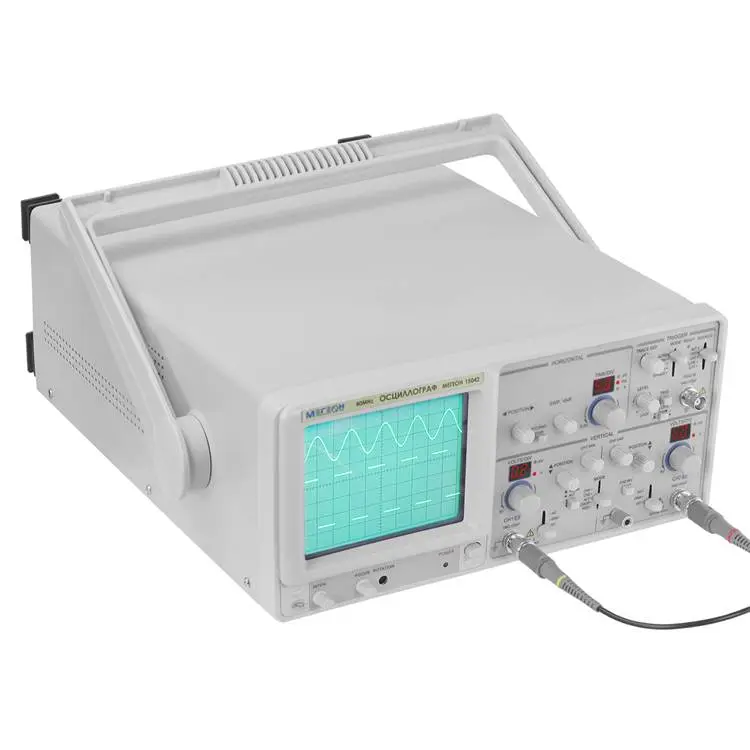

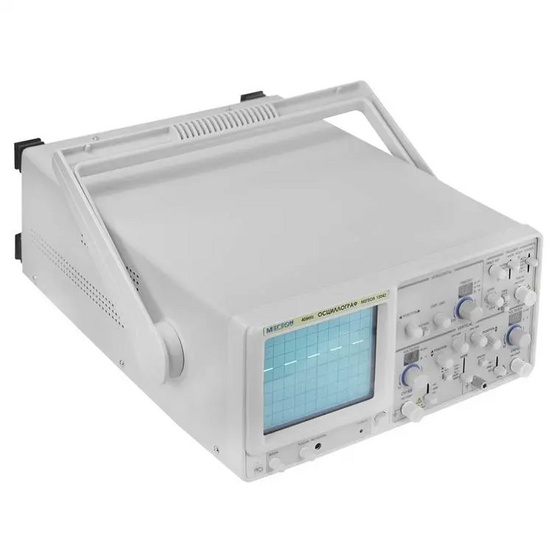

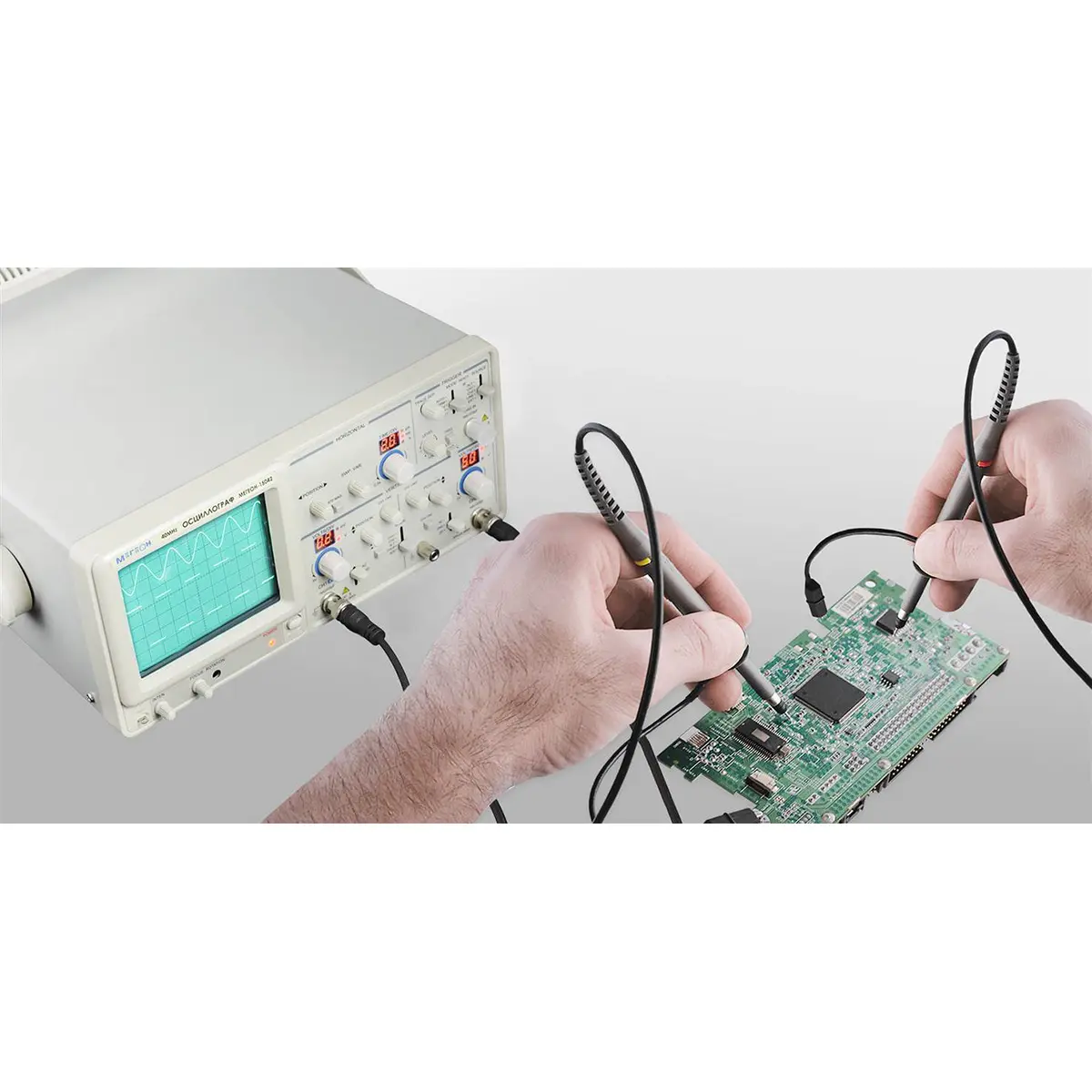

Осциллограф аналоговый двуканальный МЕГЕОН 15042 – надежный многофункциональный прибор с ЭЛТ, обеспечивающий возможность наблюдения формы сигналов в полосе частот от 0 до 40 МГц, с измерением характеристик. Он выполнен в виде настольного устройства и снабжен поворотной ручкой для удобства переноски, которая также выполняет роль опоры, обеспечивая комфортный наклон при установке на горизонтальных поверхностях. Благодаря демократичной цене и высоким техническим характеристикам данная модель пользуется популярностью у специалистов сервисных служб и радиолюбителей.

Основные функции

В качестве источника синхронизирующего сигнала может задействоваться любой из измерительных каналов, внешнее устройство, подключенное к входу TRIG IN, либо питающая электросеть переменного тока. Аналоговый осциллограф МЕГЕОН 15042 может функционировать в одно- и двухканальном режиме, в том числе с попеременным выводом на экран сигналов на первом и втором входах, с частотой переключения 250 кГц, обеспечивая их наложение для визуального сравнения. Поддерживается возможность растяжки развертки для наблюдения быстроменяющихся процессов, инвертирование сигнала в канале CH2, сложение и вычитание осциллограмм при двухканальном подключении, а также фазовые и частотные измерения по фигурам Лиссажу в режиме X-Y для сигналов в диапазоне до 500 кГц. Для отладки аналоговых видеосистем прибор снабжен режимами для просмотра полей и строк ТВ-сигнала.

Особенности МЕГЕОН 15042

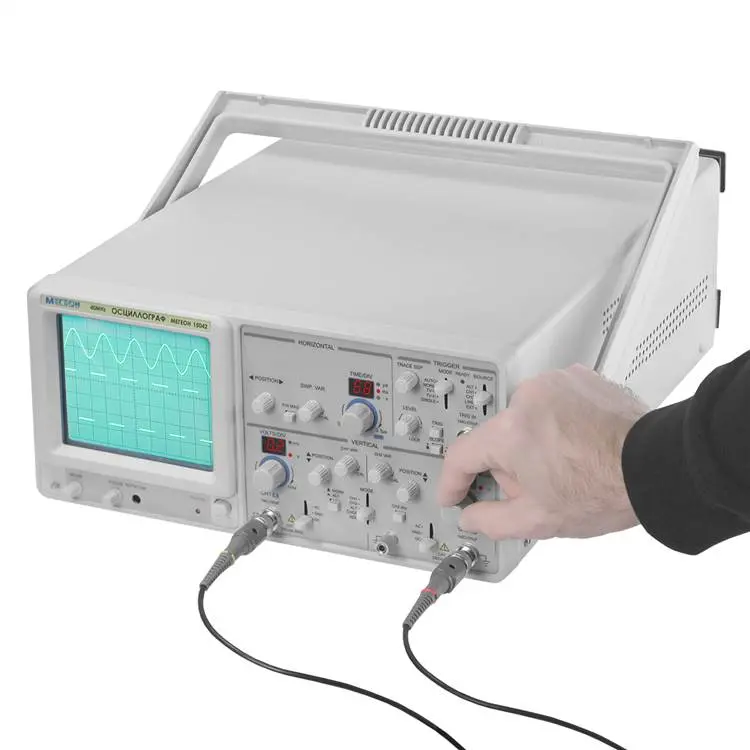

Гибкое управление – для регулировки чувствительности входов и времени развертки используются поворотные переключатели и верньеры для плавной подстройки, диапазон которых в 2,5 раза перекрывает шаг дискретного регулирования, что ускоряет и упрощает необходимые настройки.
Улучшенная наглядность и информативность – выбранные показатели чувствительности измерительных каналов и времени развертки отображаются на цифровых индикаторах, со светодиодными указателями размерности, размещенными над соответствующими поворотными регуляторами осциллографа; ; установка режимов работы входов и выбор источника и режима синхронизации производится движковыми переключателями линейного типа, с хорошо различимым указателем положения.

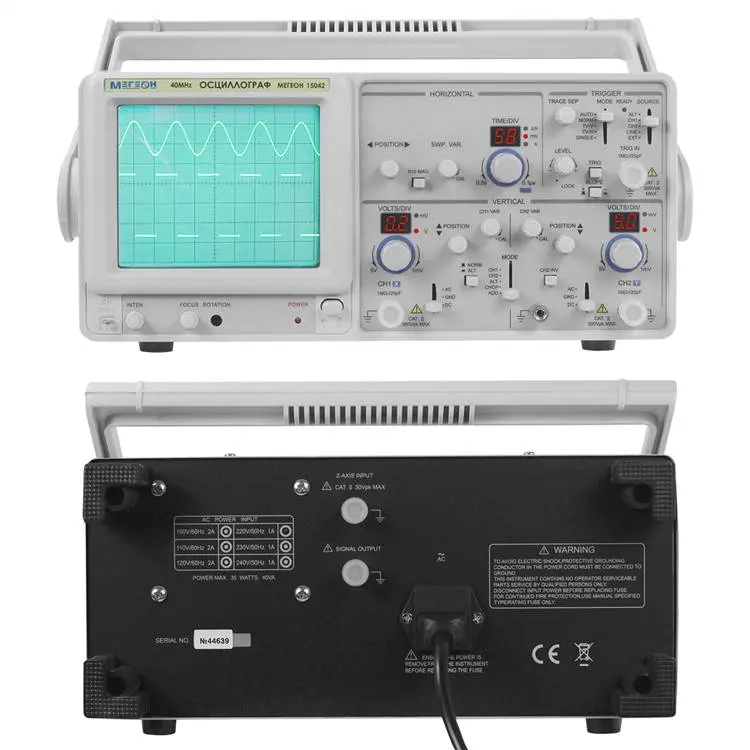

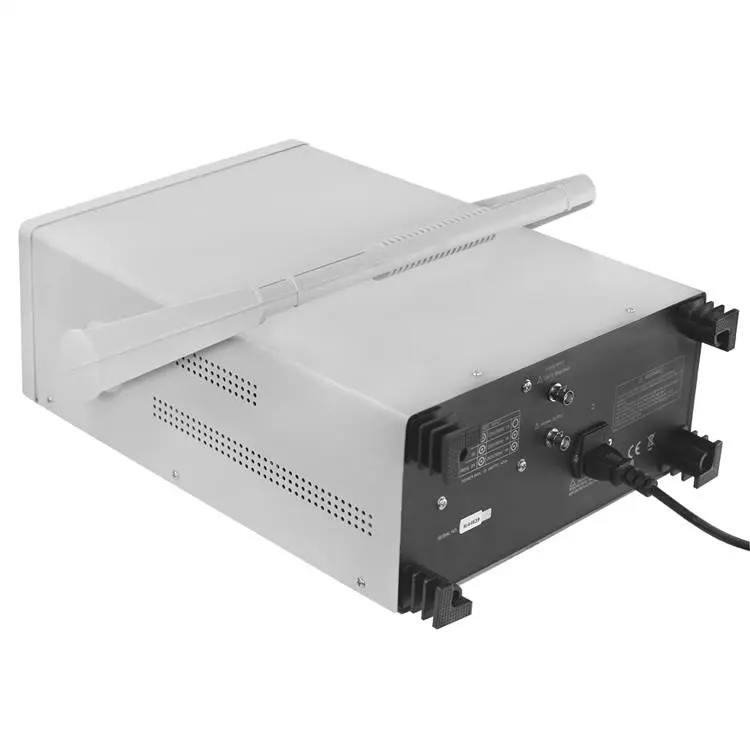

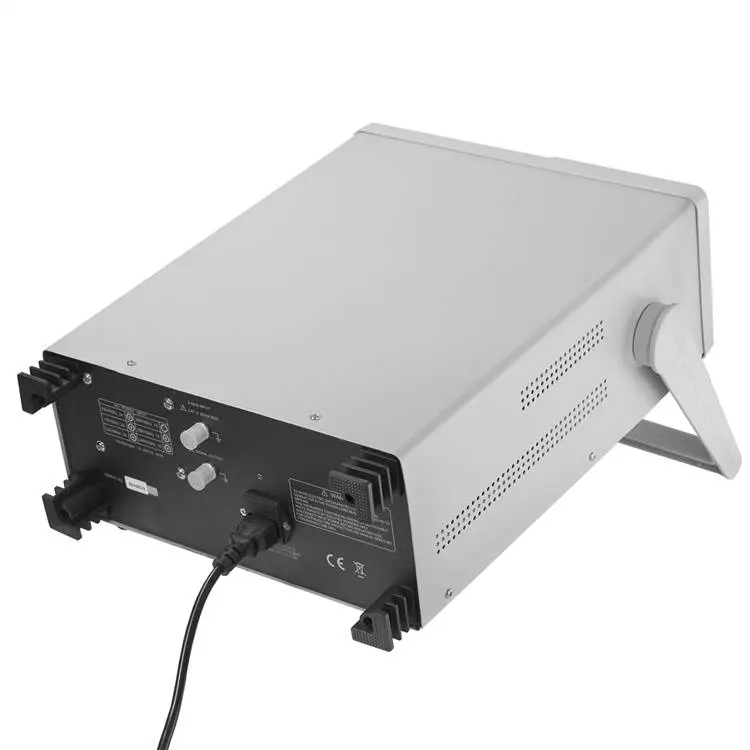

Дополнительный измерительный выход с тыльной стороны корпуса, сигнал которого масштабирован с постоянным коэффициентом на 50-омной нагрузке относительно входа CH1, позволяет, одновременно с наблюдением осциллограмм, контролировать частотные параметры первого канала с помощью внешнего частотомера.
