- Описание

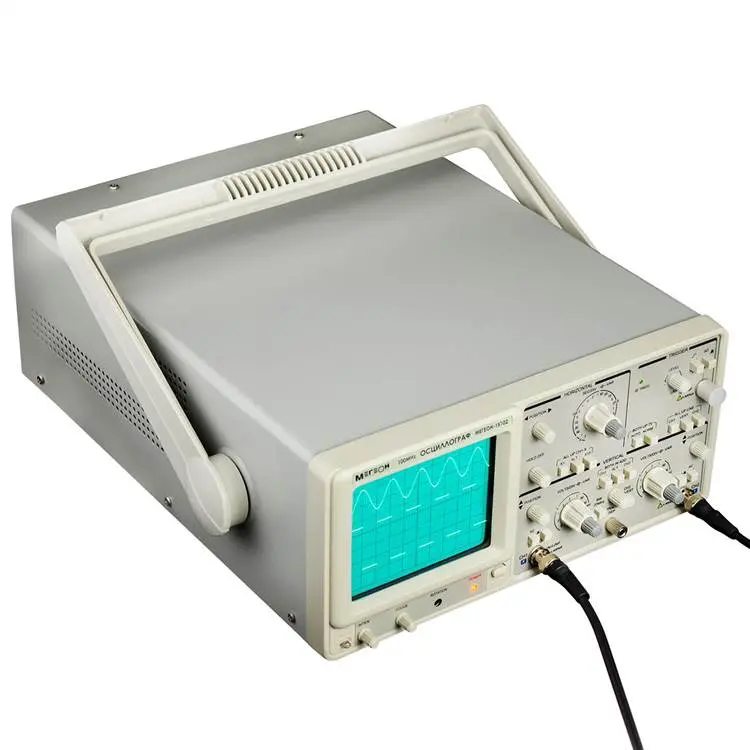

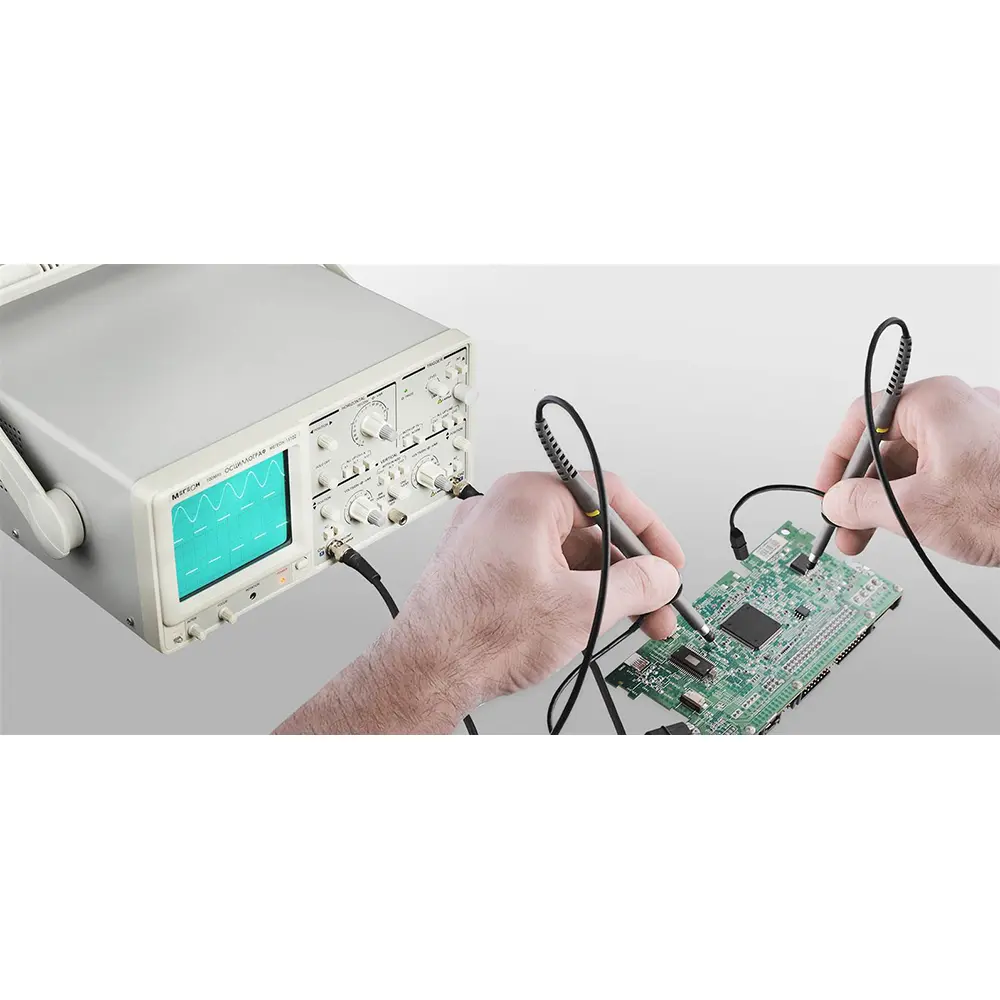

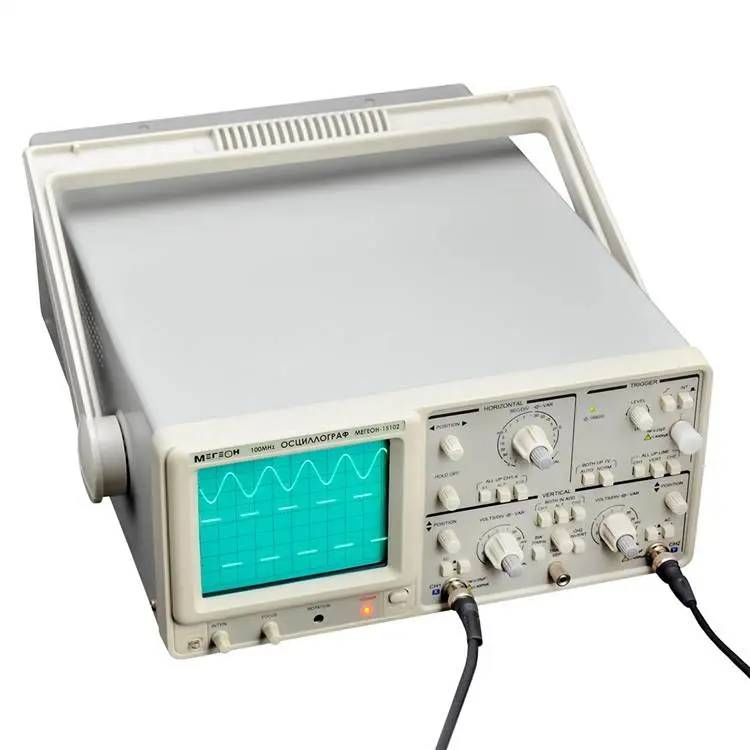

Осциллограф аналоговый два канала МЕГЕОН 15102 с полосой пропускания 100 МГц является универсальным лабораторным инструментом, который может использоваться в ремонтной практике для тестирования и диагностики, на производстве, обеспечивая проверку и отладку выпускаемой радио- и электротехнической продукции, а также в образовательной сфере. За счет отсутствия аналого-цифрового преобразования осциллограф обеспечивает высокую точность отображения формы сложных сигналов, а эффект "послесвечения" люминофора ЭЛТ позволяет выявлять редкие события и артефакты на осциллограмме, подобно цифровым осциллографам с функцией DPO, которые относятся к более дорогой ценовой категории.
Функциональные возможности

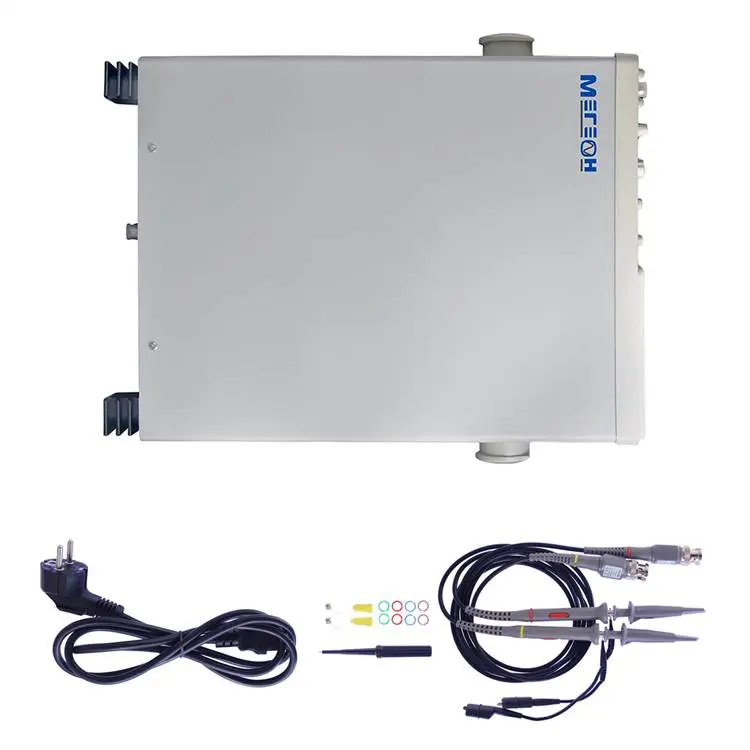

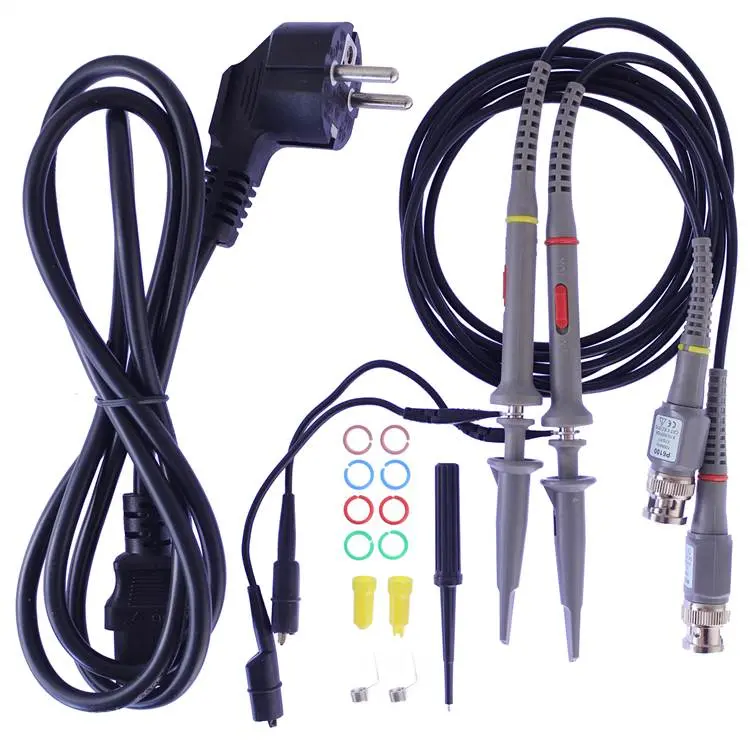

Обладая высокой чувствительностью и увеличенным частотным диапазоном, по сравнению более дешевыми моделями, двухканальный аналоговый осциллограф МЕГЕОН 15102 позволяет решать широкий круг измерительных, диагностических и отладочных задач. Входные каналы выдерживают сигнал амплитудой до 40 В, что дает возможность при использовании комплектного пробника 1:10 производить измерения в силовых схемах с переменным напряжением до 400 В. Для повышения точности отображения формы сигнала и обеспечения достоверности измерений прибор снабжен встроенным калибратором, который служит для предварительной компенсации пробников перед проведением замеров.
Устройство может работать в однолучевом или двухлучевом режиме, производить инвертирование, сложение и вычитание сигналов, а также выводить на экран осциллограммы с первого и второго каналов попеременно с частотой переключения 400 кГц, обеспечивая их визуальное наложение, например, для сравнительного анализа. Аналоговый осциллограф МЕГЕОН 15102 поддерживает функцию X-Y с отображением фигур Лиссажу, что упрощает сравнение частотных и фазовых характеристик двух сигналов.
Особенности и преимущества
- Режим растяжки развертки позволяет отслеживать высокочастотные и быстропеременные сигналы сложной формы.
- Отдельный выход SIGNAL OUTPUT можно использовать для подключения внешних измерительных устройств с более высокой точностью, например, вольтметра или частотомера, для параллельного измерения параметров сигнала в канале CH1.

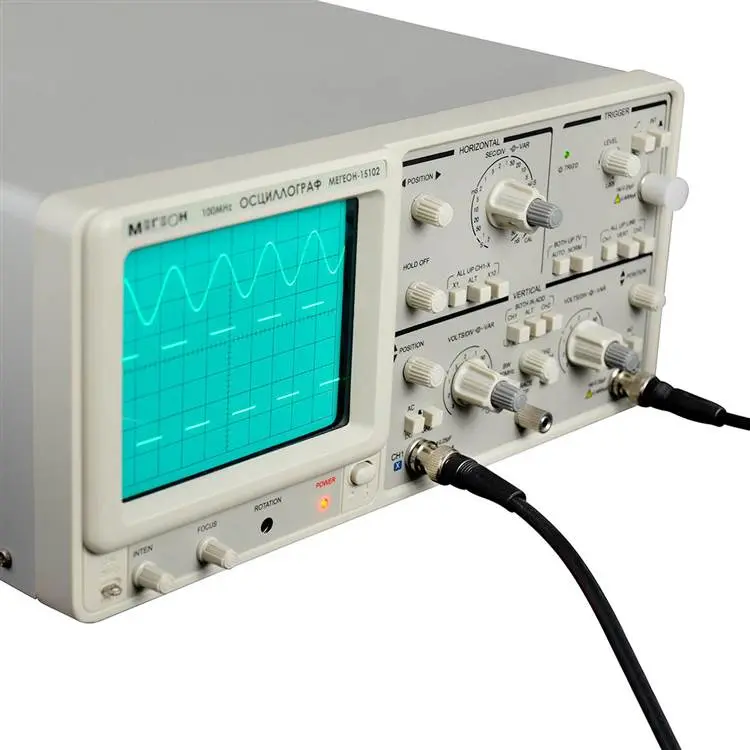

- Комбинированные ручки управления, совмещающие функции дискретных переключателей и верньеров плавной подстройки, размещенных на одной оси, упрощают и ускоряют задание чувствительности каналов и регулировку времени развертки.
