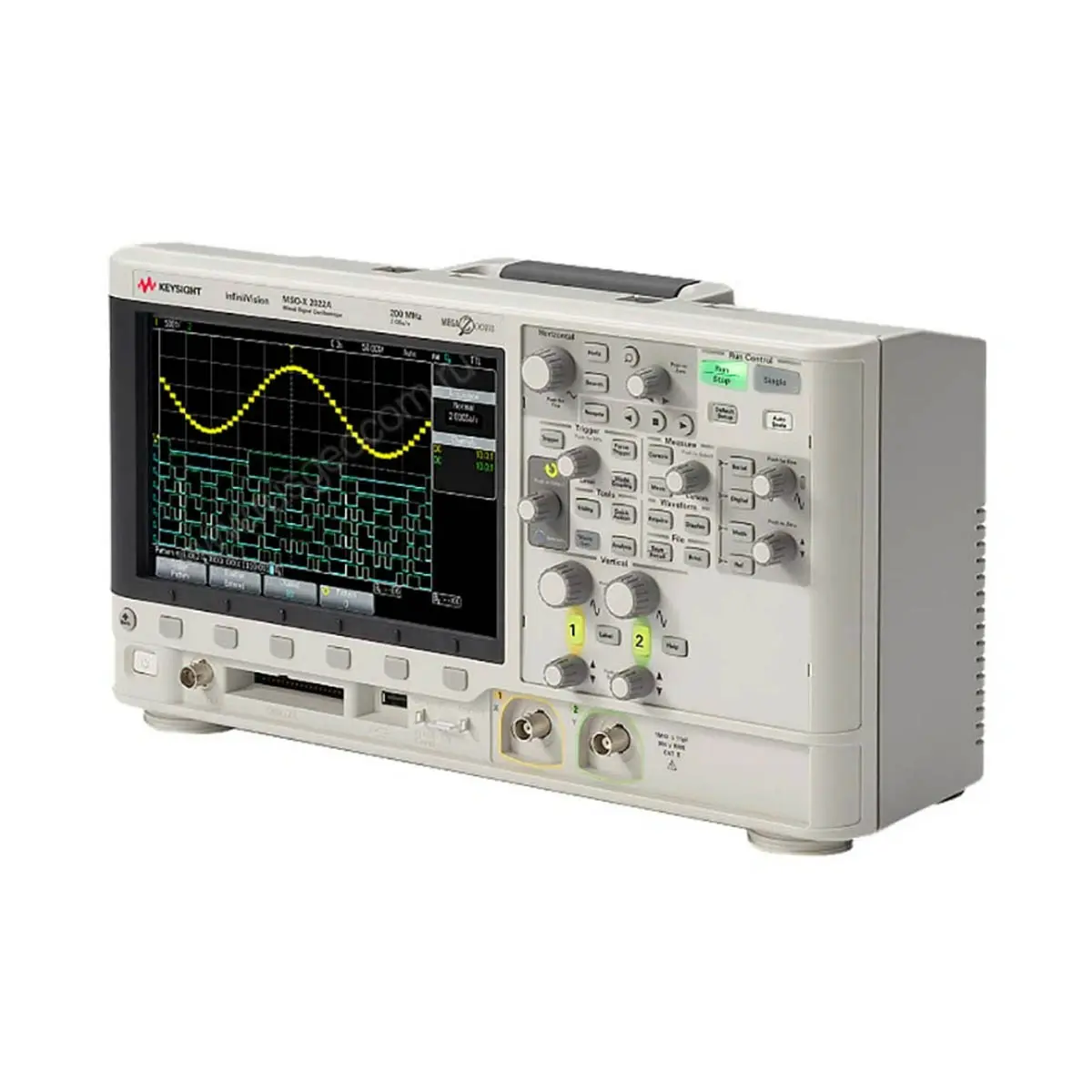

Осциллограф Keysight MSOX2014A

Наличие по запросу

Цена по запросу

Оформить заказ

Принудительный: немедленный запуск при нажатии клавиши на панели

Реального времени:

По перепаду: запуск по положительному или отрицательному перепаду сигналав любом канале

Дистанционное программирование:

Измерения: 25 автоматических измерений

По ТВ сигналу: запуск по стандартному сигналу NTSC, PAL или SECAM

Полоса пропускания: 100 МГц

По длительности импульса: запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)

Размер дисплея:

Логический: запуск по логической комбинации двух активных каналов

Входной импеданс: 1 МОм, 18 пФ

Коэффициент отклонения: 2 мВ/дел - 5 В/дел

Частота дискретизации: 1 ГВыб/с

Погрешность коэффициента усиления на постоянном токе: 2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%

Вертикальное разрешение: 8 бит

Горизонтальное разрешение: 2.5 пс

Аналоговые каналы: 4

Коэффициент развертки: 5 нс/дел - 50 с/дел

Математические функции: сложение, вычитание, умножение, БПФ

Ограничение полосы пропускания: 20 МГц

Размеры: 38.1 х 20.4 х 14.1 см

Разрядность АЦП:

Погрешность временной базы: 25 ± 5 ppm

Вес: 3.85 кг

Нормальный: отображение собранных данных на экране в реальном времени

Формы сигнала: синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение

Дисплей: 8,5-дюймовый цветной WVGA TFT LCD

С усреднением: число усреднений 2, 4, 8,16, 32, 64… до 65 536

Скорость обновления дисплея: 50 000 осцилограмм в секунду

Частота: 0,1 Гц – 20 МГц

Сегментированный: период захвата не менее 19 мкс

Скорость обновления сигналов на экране:

: ± 10 В

С обнаружением пиков: захват глитчей длительностью от 500 пс

Встроенные возможности (опции):

: 8 (для моделей MSOX или моделей DSOX после апгрейда)

Режим высокого разрешения: разрешение 12 бит при развертке ≥ 20 мкс/дел

Запуск и декодирование протоколов:

Режимы сбора данных
Нормальный	отображение собранных данных на экране в реальном времени
С усреднением	число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированный	период захвата не менее 19 мкс
С обнаружением пиков	захват глитчей длительностью от 500 пс
Режим высокого разрешения	разрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительный	немедленный запуск при нажатии клавиши на панели
По перепаду	запуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналу	запуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульса	запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логический	запуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов	8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации	1 ГВыб/с
Динамический диапазон	± 10 В
Общие данные
Полоса пропускания	100 МГц
Аналоговые каналы	4
Вертикальное разрешение	8 бит
Коэффициент отклонения	2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе	2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение	2.5 пс
Коэффициент развертки	5 нс/дел - 50 с/дел
Ограничение полосы пропускания	20 МГц
Входной импеданс	1 МОм, 18 пФ
Погрешность временной базы	25 ± 5 ppm
Измерения	25 автоматических измерений
Математические функции	сложение, вычитание, умножение, БПФ
Частота	0,1 Гц – 20 МГц
Формы сигнала	синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей	8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея	50 000 осцилограмм в секунду
Размеры	38.1 х 20.4 х 14.1 см
Вес	3.85 кг

Описание

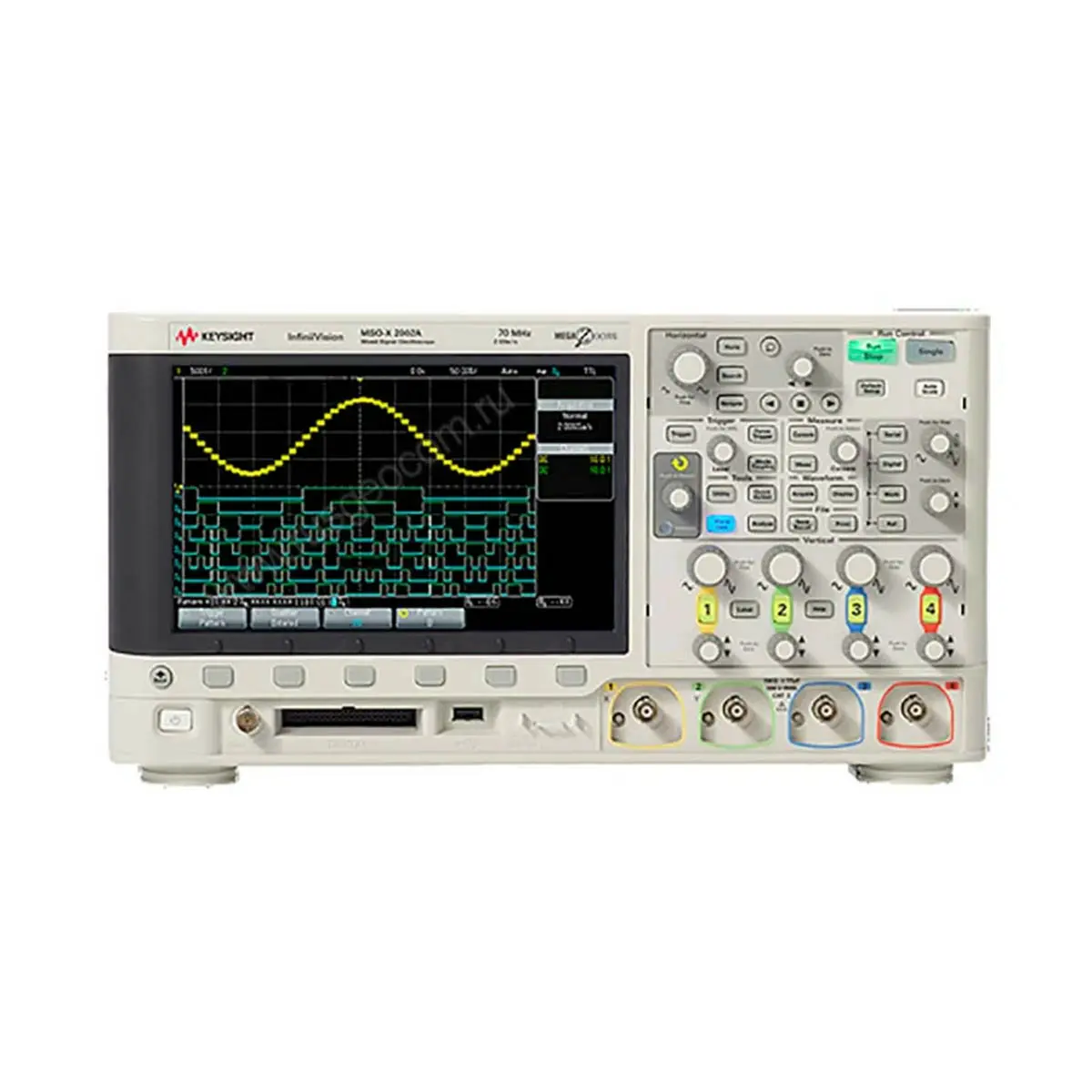

Осциллограф Keysight MSOX2014A с 4 аналоговыми и 8 цифровыми каналами может работать со смешанными сигналами в полосе частот до 100 МГц. Среди приборов бюджетного класса он выделяется расширенными диагностическими возможностями, чего удалось добиться за счет реализации прогрессивной архитектуры на основе патентованной технологии MegaZoom IV. Широкоформатный 8,5-дюймовый дисплей цифрового осциллографа обеспечивает лучшую наглядность, по сравнению с экранами с WQVGA разрешением, позволяя наблюдать протяженные участки осциллограмм без использования прокрутки.

Функциональные возможности

Благодаря использованию глубокой памяти MegaZoom IV объемом 1 Мвыб с высокой скоростью обновления, которая не снижается в любом режиме, в том числе при задействовании цифровых каналов, осциллограф Keysight MSOX2014A способен регистрировать сигналы с высокой детализацией, выявляя редкие сбои и аномалии. Прибор может производить 23 вида измерений в автоматическом режиме, выполнять математические действия и начальный анализ в частотной области с помощью функции БПФ. Режимы навигации и поиска упрощают выявление типовых событий по заданным параметрам. Наличие логического анализатора дает возможность отслеживать и регистрировать входные и выходные параметры и сигналы управления в общей временной области, что повышает эффективность диагностических работ.

Особенности Keysight MSOX2014A

Интегрированные аппаратные средства измерений – осциллограф снабжен встроенным вольтметром и частотомером, которые соединены с аналоговыми осциллографическими каналами, но не связаны с системой синхронизации, что позволяет контролировать параметры сигнала с использованием подключенных пробников.
Коммуникационные возможности – стандартные интерфейсы USB можно использовать для подключения съемного носителя информации, принтера, клавиатуры и компьютера, реализуя режим дистанционного управления; для сетевого использования либо трансляции экрана на внешний монитор следует доустановить модуль GPIB или LAN-VGA.
Программное конфигурирование дополнительных функций – генерирование сигналов стандартных форм с поддержкой модуляции и анализ протоколов автомобильных, промышленных и компьютерных параллельных шин выполняется специализированной микросхемой ASIC и активируется путем ввода номера лицензии, так же, как расширение полосы пропускания и включение режима тестирования по маске.

Купить цифровой осциллограф Keysight MSOX2014A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
