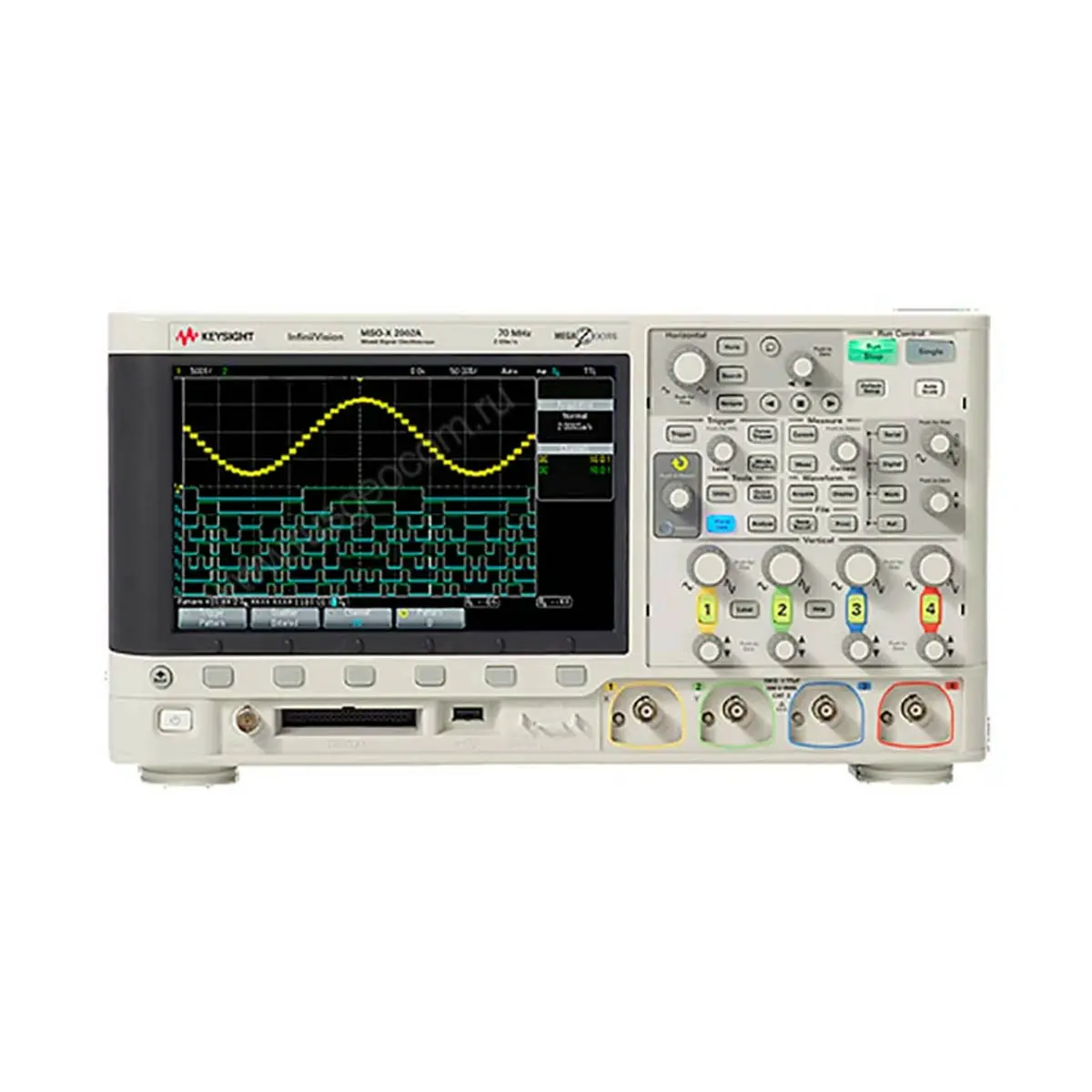

Осциллограф Keysight MSOX2004A

Наличие по запросу

Цена по запросу

Оформить заказ

Размер дисплея:

Логический: запуск по логической комбинации двух активных каналов

Входной импеданс: 1 МОм, 18 пФ

Коэффициент отклонения: 2 мВ/дел - 5 В/дел

Частота дискретизации: 1 ГВыб/с

Погрешность коэффициента усиления на постоянном токе: 2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%

Вертикальное разрешение: 8 бит

Горизонтальное разрешение: 2.5 пс

Аналоговые каналы: 4

Коэффициент развертки: 5 нс/дел - 50 с/дел

Математические функции: сложение, вычитание, умножение, БПФ

Ограничение полосы пропускания: 20 МГц

Размеры: 38.1 х 20.4 х 14.1 см

Разрядность АЦП:

Погрешность временной базы: 25 ± 5 ppm

Вес: 3.85 кг

Нормальный: отображение собранных данных на экране в реальном времени

Формы сигнала: синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение

Дисплей: 8,5-дюймовый цветной WVGA TFT LCD

С усреднением: число усреднений 2, 4, 8,16, 32, 64… до 65 536

Скорость обновления дисплея: 50 000 осцилограмм в секунду

Частота: 0,1 Гц – 20 МГц

Сегментированный: период захвата не менее 19 мкс

Скорость обновления сигналов на экране:

: ± 10 В

С обнаружением пиков: захват глитчей длительностью от 500 пс

Встроенные возможности (опции):

: 8 (для моделей MSOX или моделей DSOX после апгрейда)

Режим высокого разрешения: разрешение 12 бит при развертке ≥ 20 мкс/дел

Запуск и декодирование протоколов:

Принудительный: немедленный запуск при нажатии клавиши на панели

Реального времени:

По перепаду: запуск по положительному или отрицательному перепаду сигналав любом канале

Дистанционное программирование:

Измерения: 25 автоматических измерений

По ТВ сигналу: запуск по стандартному сигналу NTSC, PAL или SECAM

Полоса пропускания: 70 МГц

По длительности импульса: запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)

Режимы сбора данных
Нормальный	отображение собранных данных на экране в реальном времени
С усреднением	число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированный	период захвата не менее 19 мкс
С обнаружением пиков	захват глитчей длительностью от 500 пс
Режим высокого разрешения	разрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительный	немедленный запуск при нажатии клавиши на панели
По перепаду	запуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналу	запуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульса	запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логический	запуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов	8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации	1 ГВыб/с
Динамический диапазон	± 10 В
Общие данные
Полоса пропускания	70 МГц
Аналоговые каналы	4
Вертикальное разрешение	8 бит
Коэффициент отклонения	2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе	2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение	2.5 пс
Коэффициент развертки	5 нс/дел - 50 с/дел
Ограничение полосы пропускания	20 МГц
Входной импеданс	1 МОм, 18 пФ
Погрешность временной базы	25 ± 5 ppm
Измерения	25 автоматических измерений
Математические функции	сложение, вычитание, умножение, БПФ
Частота	0,1 Гц – 20 МГц
Формы сигнала	синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей	8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея	50 000 осцилограмм в секунду
Размеры	38.1 х 20.4 х 14.1 см
Вес	3.85 кг

Описание

Осциллограф Keysight MSOX2004A с полосой пропускания 70 МГц снабжен 4 аналоговыми и 8 цифровыми входами с логическим анализатором, благодаря чему может использоваться для отслеживания смешанных сигналов. Особенностью линейки InfiniiVision X является использование архитектуры MegaZoom IV.

Основные функции: измерения, анализ, генерирование сигналов, декодирование и пр. – реализованы аппаратно, на специализированной СБИС, что обеспечивает высокую производительность и позволяет активировать дополнительные опции программно, без обращения в сервисный центр.

Особенности и преимущества

За счет использования цветного 8,5-дюймового дисплея осциллограф Keysight MSOX2004A выделяется среди бюджетных приборов наибольшей областью просмотра. Высокая скорость регистрации осциллограмм с использованием глубокой памяти с режимом сегментации позволяют отслеживать все подробности сложных сигналов на протяженном периоде времени. Наличие функций поиска и навигации упрощает выявление событий по заданным параметрам. Интегрированные в цифровой осциллограф частотомер и вольтметр обеспечивают контроль параметров сигнала независимо от выбранного режима синхронизации.

Поддержка широкого перечня опций и лицензий позволяет легко модернизировать прибор, расширяя возможности до уровня старших моделей серии, а также предоставляя доступ к дополнительным функциям и режимам.

Опциональные функции Keysight MSOX2004A

Расширение полосы пропускания до 100 или 200 МГц.
Режим синхронизации и декодирования последовательных протоколов по аналоговым каналам позволяет использовать осциллограф для испытания промышленных, автомобильных или компьютерных шин в ходе диагностики оборудования соответствующих типов.
Тестирование по маске служит для контроля соответствия проверяемого оборудования установленным нормам по принципу "годен - негоден".
Внутренний генератор может воспроизводить сигналы типовых форм, в том числе с наложением модуляции AM, FM и FSK, позволяя обходиться без отдельного генерирующего устройства, что экономит пространство на рабочем месте и повышает мобильность пользователя.
Подключаемый интерфейсный модуль GPIB обеспечивает обмен данными между осциллографом и другим лабораторным оборудованием при работе в составе единой системы, а плата LAN-VGA позволяет дистанционно управлять прибором через Ethernet и транслировать изображение с дисплея на внешний монитор или проектор.

Купить цифровой осциллограф Keysight MSOX2004A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
