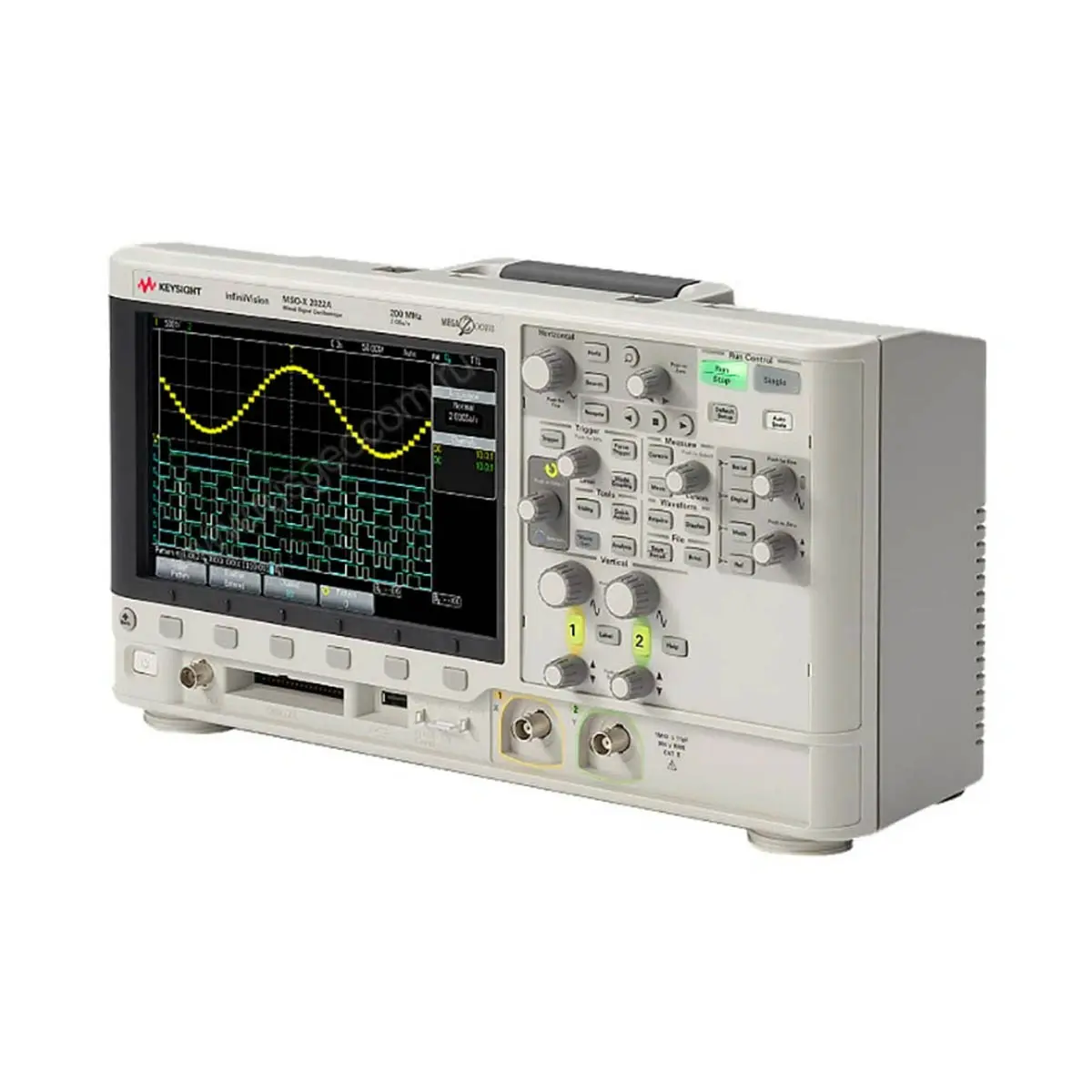

Осциллограф Keysight DSOX2024A

Наличие по запросу

Цена по запросу

Оформить заказ

Логический: запуск по логической комбинации двух активных каналов

Входной импеданс: 1 МОм, 18 пФ

Коэффициент отклонения: 2 мВ/дел - 5 В/дел

Частота дискретизации: 1 ГВыб/с

Погрешность коэффициента усиления на постоянном токе: 2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%

Вертикальное разрешение: 8 бит

Горизонтальное разрешение: 2.5 пс

Аналоговые каналы: 4

Коэффициент развертки: 5 нс/дел - 50 с/дел

Математические функции: сложение, вычитание, умножение, БПФ

Ограничение полосы пропускания: 20 МГц

Размеры: 38.1 х 20.4 х 14.1 см

Погрешность временной базы: 25 ± 5 ppm

Вес: 3.85 кг

Нормальный: отображение собранных данных на экране в реальном времени

Формы сигнала: синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение

Дисплей: 8,5-дюймовый цветной WVGA TFT LCD

С усреднением: число усреднений 2, 4, 8,16, 32, 64… до 65 536

Скорость обновления дисплея: 50 000 осцилограмм в секунду

Частота: 0,1 Гц – 20 МГц

Сегментированный: период захвата не менее 19 мкс

: ± 10 В

С обнаружением пиков: захват глитчей длительностью от 500 пс

: 8 (для моделей MSOX или моделей DSOX после апгрейда)

Режим высокого разрешения: разрешение 12 бит при развертке ≥ 20 мкс/дел

Принудительный: немедленный запуск при нажатии клавиши на панели

По перепаду: запуск по положительному или отрицательному перепаду сигналав любом канале

Дистанционное программирование:

Измерения: 25 автоматических измерений

По ТВ сигналу: запуск по стандартному сигналу NTSC, PAL или SECAM

Полоса пропускания: 200 МГц

По длительности импульса: запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)

Режимы сбора данных
Нормальный	отображение собранных данных на экране в реальном времени
С усреднением	число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированный	период захвата не менее 19 мкс
С обнаружением пиков	захват глитчей длительностью от 500 пс
Режим высокого разрешения	разрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительный	немедленный запуск при нажатии клавиши на панели
По перепаду	запуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналу	запуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульса	запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логический	запуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов	8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации	1 ГВыб/с
Динамический диапазон	± 10 В
Общие данные
Полоса пропускания	200 МГц
Аналоговые каналы	4
Вертикальное разрешение	8 бит
Коэффициент отклонения	2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе	2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение	2.5 пс
Коэффициент развертки	5 нс/дел - 50 с/дел
Ограничение полосы пропускания	20 МГц
Входной импеданс	1 МОм, 18 пФ
Погрешность временной базы	25 ± 5 ppm
Измерения	25 автоматических измерений
Математические функции	сложение, вычитание, умножение, БПФ
Частота	0,1 Гц – 20 МГц
Формы сигнала	синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей	8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея	50 000 осцилограмм в секунду
Размеры	38.1 х 20.4 х 14.1 см
Вес	3.85 кг

Описание

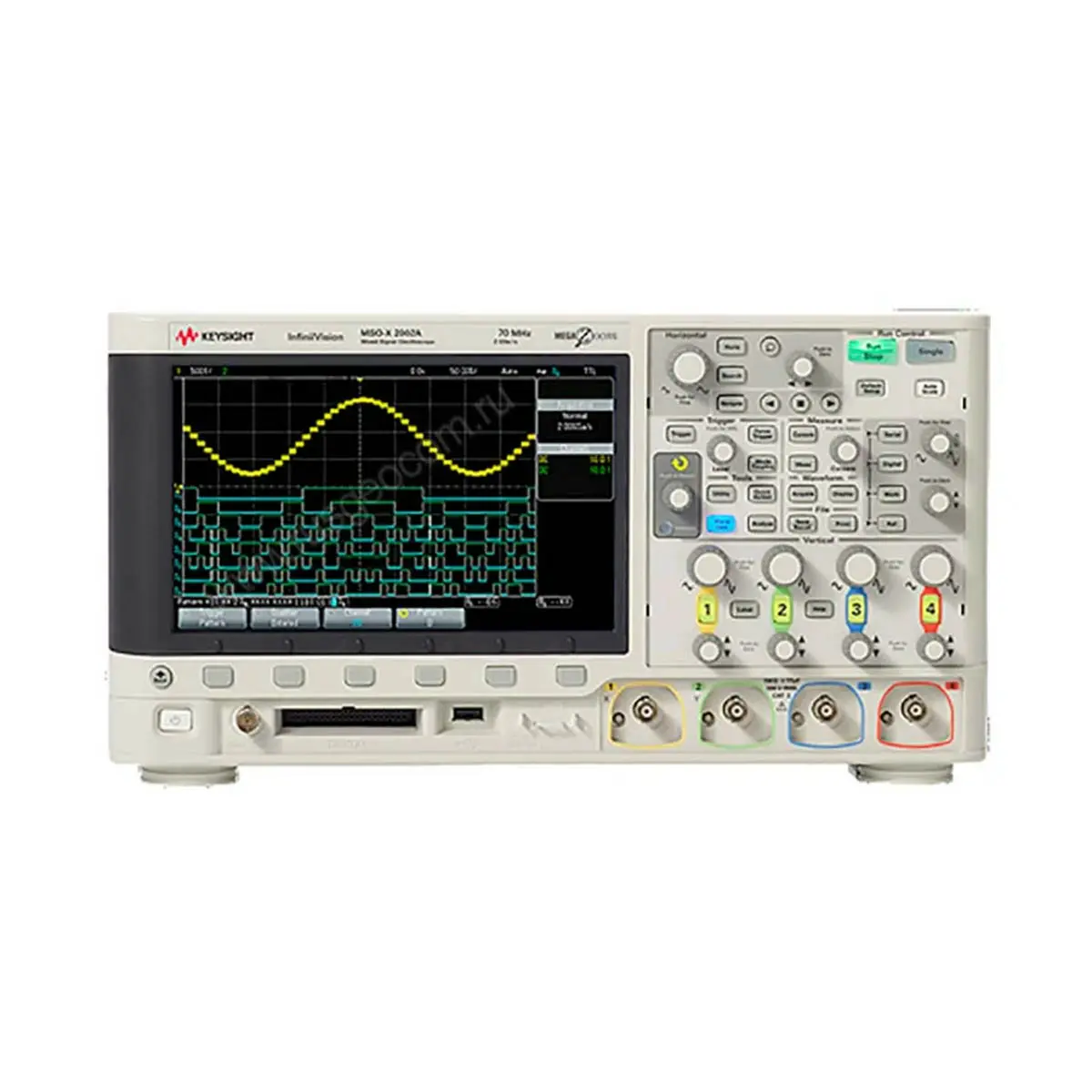

Осциллограф Keysight DSOX2024A – 4-канальный представитель бюджетной ветки семейства InfiniiVision Series X с полосой пропускания 200 МГц и расширенными возможностями за счет использования патентованной технологии MegaZoom IV. Поддержка опциональной модернизации оборудования до уровня MSO с активацией дополнительных режимов позволяет наращивать функциональность осциллографа при меньшем вложении средств и затрат на освоение. Таким образом устройство останется актуальным долгие годы и станет надежной инвестицией.

Преимущества Keysight DSOX2024A

8,5-дюймовый дисплей, самый крупный среди осциллографов бюджетной категории, предоставляет больше возможностей для визуального исследования сигнала, позволяя с помощью просматривать длинные участки осциллограмм без прокрутки.
Быстродействующая глубокая память объемом 1 Мвыб обеспечивает захват информативных участков осциллограммы на продолжительных периодах времени, без сужения полосы пропускания.
Вольтметр и частотомер, встроенные в цифровой осциллограф , выдают данные о частотных показателях и амплитудных характеристиках сигнала независимо от системы запуска и текущего режима отображения осциллограмм.
Простая модернизация – функции 8-канального логического анализатора для работы со смешанными сигналами, внутреннего генератора стандартных сигналов с модуляциями AM, FM и FSK, анализатора протоколов промышленных, автомобильных и компьютерных шин и тестирования по маске реализованы аппаратно на специализированной СБИС, активация этих опций выполняется программными средствами, без вскрытия корпуса и доустановки модулей.

Функциональные особенности

Цифровой осциллограф Keysight DSOX2024A поддерживает 25 видов автоматизированных измерений, а также 18 функций обработки данных, включая математические операции с сигналами разных каналов: суммирование, вычитание, умножение, деление и БПФ.

К стандартным функциям прибора относятся: режим сегментированной памяти, поиск и навигация, а также обучающие сигналы, упрощающие освоение основ работы с осциллографом. Встроенная справка вызывается длительным нажатием на кнопку или верньер, поясняя назначение и основные функции органа управления. В соответствии с требованиями промышленной безопасности прибор снабжен функцией Secure Erase, которая обеспечивает, при необходимости, быстрый сброс настроек и удаление пользовательских данных для недопущения утечки информации.

Купить цифровой осциллограф Keysight DSOX2024A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
