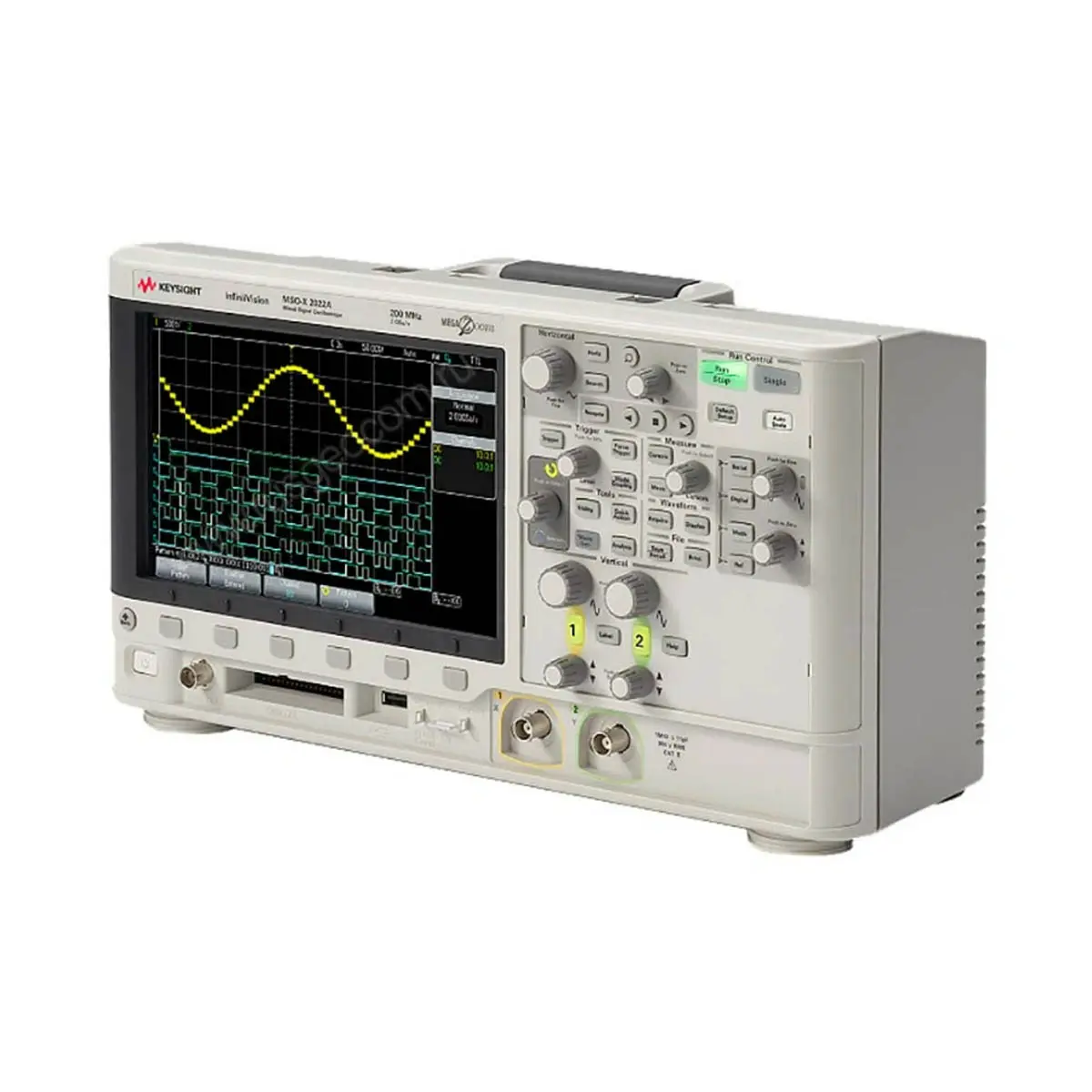

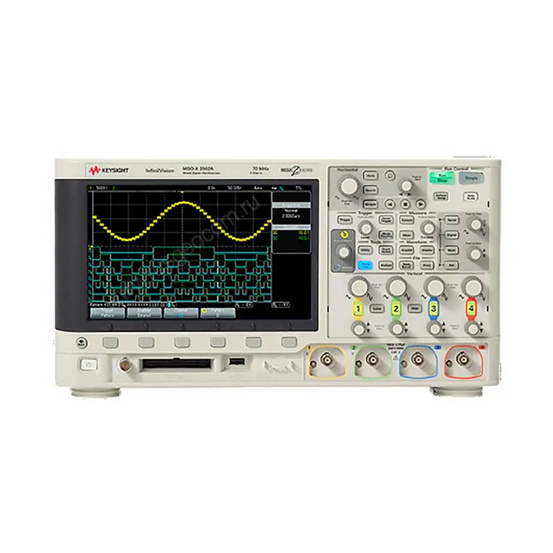

Осциллограф Keysight DSOX2014A

Наличие по запросу

Цена по запросу

Оформить заказ

Принудительный: немедленный запуск при нажатии клавиши на панели

По перепаду: запуск по положительному или отрицательному перепаду сигналав любом канале

Дистанционное программирование:

Измерения: 25 автоматических измерений

По ТВ сигналу: запуск по стандартному сигналу NTSC, PAL или SECAM

Полоса пропускания: 100 МГц

По длительности импульса: запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)

Логический: запуск по логической комбинации двух активных каналов

Входной импеданс: 1 МОм, 18 пФ

Коэффициент отклонения: 2 мВ/дел - 5 В/дел

Частота дискретизации: 1 ГВыб/с

Погрешность коэффициента усиления на постоянном токе: 2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%

Вертикальное разрешение: 8 бит

Горизонтальное разрешение: 2.5 пс

Аналоговые каналы: 4

Коэффициент развертки: 5 нс/дел - 50 с/дел

Математические функции: сложение, вычитание, умножение, БПФ

Ограничение полосы пропускания: 20 МГц

Размеры: 38.1 х 20.4 х 14.1 см

Погрешность временной базы: 25 ± 5 ppm

Вес: 3.85 кг

Нормальный: отображение собранных данных на экране в реальном времени

Формы сигнала: синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение

Дисплей: 8,5-дюймовый цветной WVGA TFT LCD

С усреднением: число усреднений 2, 4, 8,16, 32, 64… до 65 536

Скорость обновления дисплея: 50 000 осцилограмм в секунду

Частота: 0,1 Гц – 20 МГц

Сегментированный: период захвата не менее 19 мкс

: ± 10 В

С обнаружением пиков: захват глитчей длительностью от 500 пс

: 8 (для моделей MSOX или моделей DSOX после апгрейда)

Режим высокого разрешения: разрешение 12 бит при развертке ≥ 20 мкс/дел

Режимы сбора данных
Нормальный	отображение собранных данных на экране в реальном времени
С усреднением	число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированный	период захвата не менее 19 мкс
С обнаружением пиков	захват глитчей длительностью от 500 пс
Режим высокого разрешения	разрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительный	немедленный запуск при нажатии клавиши на панели
По перепаду	запуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналу	запуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульса	запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логический	запуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов	8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации	1 ГВыб/с
Динамический диапазон	± 10 В
Общие данные
Полоса пропускания	100 МГц
Аналоговые каналы	4
Вертикальное разрешение	8 бит
Коэффициент отклонения	2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе	2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение	2.5 пс
Коэффициент развертки	5 нс/дел - 50 с/дел
Ограничение полосы пропускания	20 МГц
Входной импеданс	1 МОм, 18 пФ
Погрешность временной базы	25 ± 5 ppm
Измерения	25 автоматических измерений
Математические функции	сложение, вычитание, умножение, БПФ
Частота	0,1 Гц – 20 МГц
Формы сигнала	синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей	8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея	50 000 осцилограмм в секунду
Размеры	38.1 х 20.4 х 14.1 см
Вес	3.85 кг

Описание

Осциллограф Keysight DSOX2014A выделяется высокой производительностью и расширенной функциональностью, которых удалось достичь благодаря использованию специализированной СБИС на патентованной архитектуре Megazoom IV с быстродействующей глубокой памятью 1 Мвыб, поддерживающей режим сегментации. Прибор оснащен 4 аналоговыми каналами с полосой пропускания 100 МГц, 8,5-дюймовым дисплеем, встроенным частотомером и вольтметром.

Предусмотрена возможность опционального расширения частотного диапазона цифрового осциллографа до 200 МГц, дооснащения прибора внутренним генератором с поддержкой модуляции AM, FM и FSK, логическим анализатором с 8 цифровыми каналами для работы со смешанными сигналами, функциями расширенного запуска и декодирования данных компьютерных, автомобильных и промышленных шин, режимом тестирования по маске.

Преимущества технологии Megazoom IV в Keysight DSOX2014A

Расширенная функциональность без увеличения бюджета – функции аппаратных измерений, генерирования сигналов, запуска, анализа, декодирования протоколов, тестирования по маске реализованы на одной СБИС, за счет чего осциллограф обладает компактными размерами и доступной ценой.
Высокое быстродействие обеспечивается благодаря коротким связям между функциональными элементами, без задействования центрального процессора прибора, и за счет прямого доступа к памяти, которая выделяется для каждого канала и мгновенно реагирует на изменение входного сигнала или воздействия органов управления.
Программная модернизация – дополнительные функции и режимы, за исключением коммуникационных, активируются путем ввода ключей, без разборки устройства и доустановки внутренних модулей, что можно осуществлять без визита в сервисный центр.

Коммуникационные возможности

USB-хосты на передней и задней панелях осциллографа Keysight DSOX2014A можно использовать для подключения клавиатуры, принтера или съемного накопителя, обеспечивающего сохранение и перенос настроек, опорных сигналов, масок, осциллограмм, снимков с экрана и т.д. USB-порт позволяет реализовать полноценное дистанционное управление с помощью ПК. Дополнительно прибор может быть доукомплектован интерфейсной платой GPIB для коммуникации с другими лабораторными устройствами, или модулем LAN-VGA, который реализует доступ к локальным сетям и возможность трансляции изображения на монитор или проектор. Осциллографом можно удалённо управлять с помощью команд SCPI, а также через виртуальную панель VNC, используя веб-браузер на ПК или планшетном устройстве.
