Осциллограф Keysight DSOX2004A

Наличие по запросу

Цена по запросу

Оформить заказ

Логический: запуск по логической комбинации двух активных каналов

Входной импеданс: 1 МОм, 18 пФ

Коэффициент отклонения: 2 мВ/дел - 5 В/дел

Частота дискретизации: 1 ГВыб/с

Погрешность коэффициента усиления на постоянном токе: 2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%

Вертикальное разрешение: 8 бит

Горизонтальное разрешение: 2.5 пс

Аналоговые каналы: 4

Коэффициент развертки: 5 нс/дел - 50 с/дел

Математические функции: сложение, вычитание, умножение, БПФ

Ограничение полосы пропускания: 20 МГц

Размеры: 38.1 х 20.4 х 14.1 см

Погрешность временной базы: 25 ± 5 ppm

Вес: 3.85 кг

Нормальный: отображение собранных данных на экране в реальном времени

Формы сигнала: синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение

Дисплей: 8,5-дюймовый цветной WVGA TFT LCD

С усреднением: число усреднений 2, 4, 8,16, 32, 64… до 65 536

Скорость обновления дисплея: 50 000 осцилограмм в секунду

Частота: 0,1 Гц – 20 МГц

Сегментированный: период захвата не менее 19 мкс

: ± 10 В

С обнаружением пиков: захват глитчей длительностью от 500 пс

: 8 (для моделей MSOX или моделей DSOX после апгрейда)

Режим высокого разрешения: разрешение 12 бит при развертке ≥ 20 мкс/дел

Принудительный: немедленный запуск при нажатии клавиши на панели

По перепаду: запуск по положительному или отрицательному перепаду сигналав любом канале

Дистанционное программирование:

Измерения: 25 автоматических измерений

По ТВ сигналу: запуск по стандартному сигналу NTSC, PAL или SECAM

Полоса пропускания: 70 МГц

По длительности импульса: запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)

Режимы сбора данных
Нормальный	отображение собранных данных на экране в реальном времени
С усреднением	число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированный	период захвата не менее 19 мкс
С обнаружением пиков	захват глитчей длительностью от 500 пс
Режим высокого разрешения	разрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительный	немедленный запуск при нажатии клавиши на панели
По перепаду	запуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналу	запуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульса	запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логический	запуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов	8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации	1 ГВыб/с
Динамический диапазон	± 10 В
Общие данные
Полоса пропускания	70 МГц
Аналоговые каналы	4
Вертикальное разрешение	8 бит
Коэффициент отклонения	2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе	2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение	2.5 пс
Коэффициент развертки	5 нс/дел - 50 с/дел
Ограничение полосы пропускания	20 МГц
Входной импеданс	1 МОм, 18 пФ
Погрешность временной базы	25 ± 5 ppm
Измерения	25 автоматических измерений
Математические функции	сложение, вычитание, умножение, БПФ
Частота	0,1 Гц – 20 МГц
Формы сигнала	синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей	8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея	50 000 осцилограмм в секунду
Размеры	38.1 х 20.4 х 14.1 см
Вес	3.85 кг

Описание

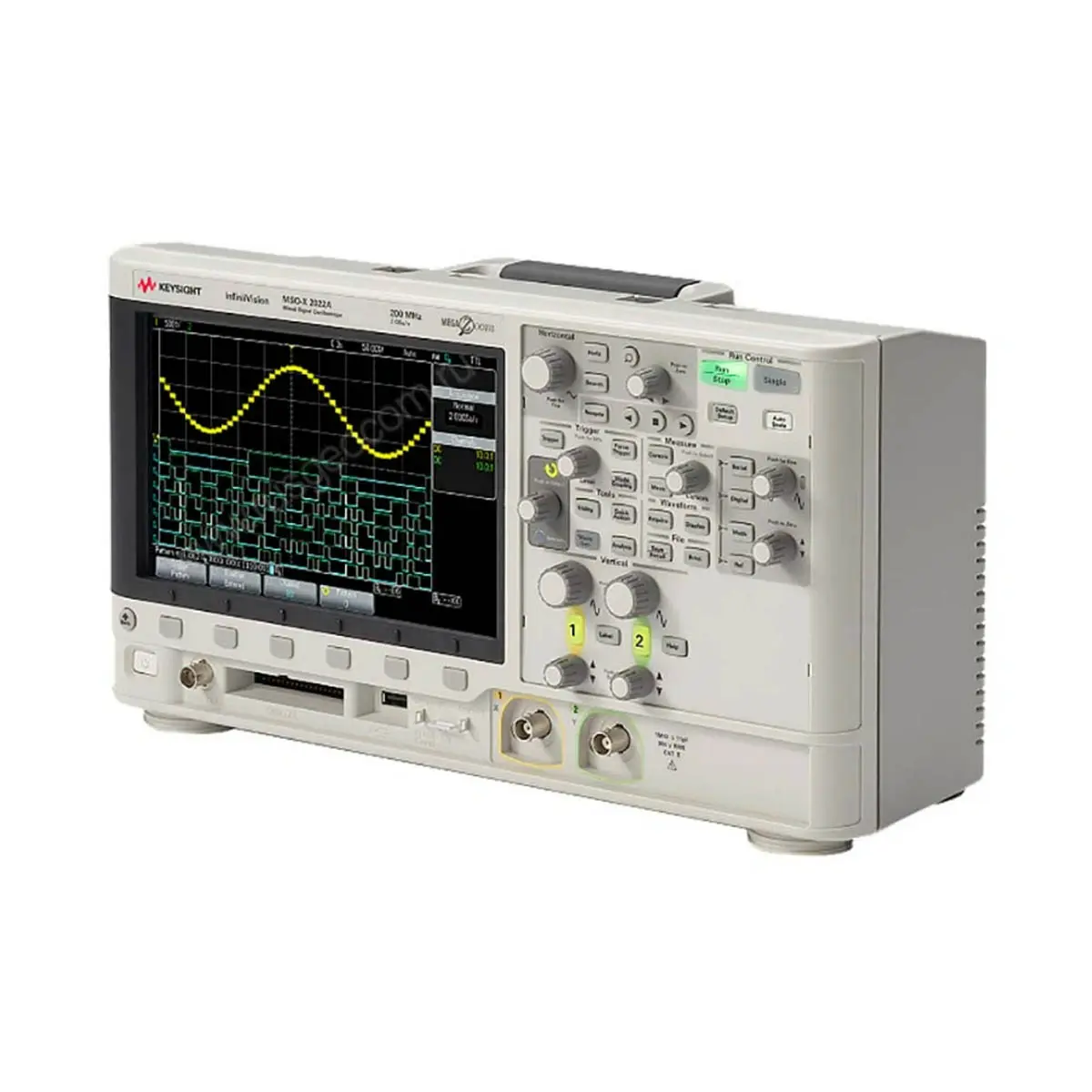

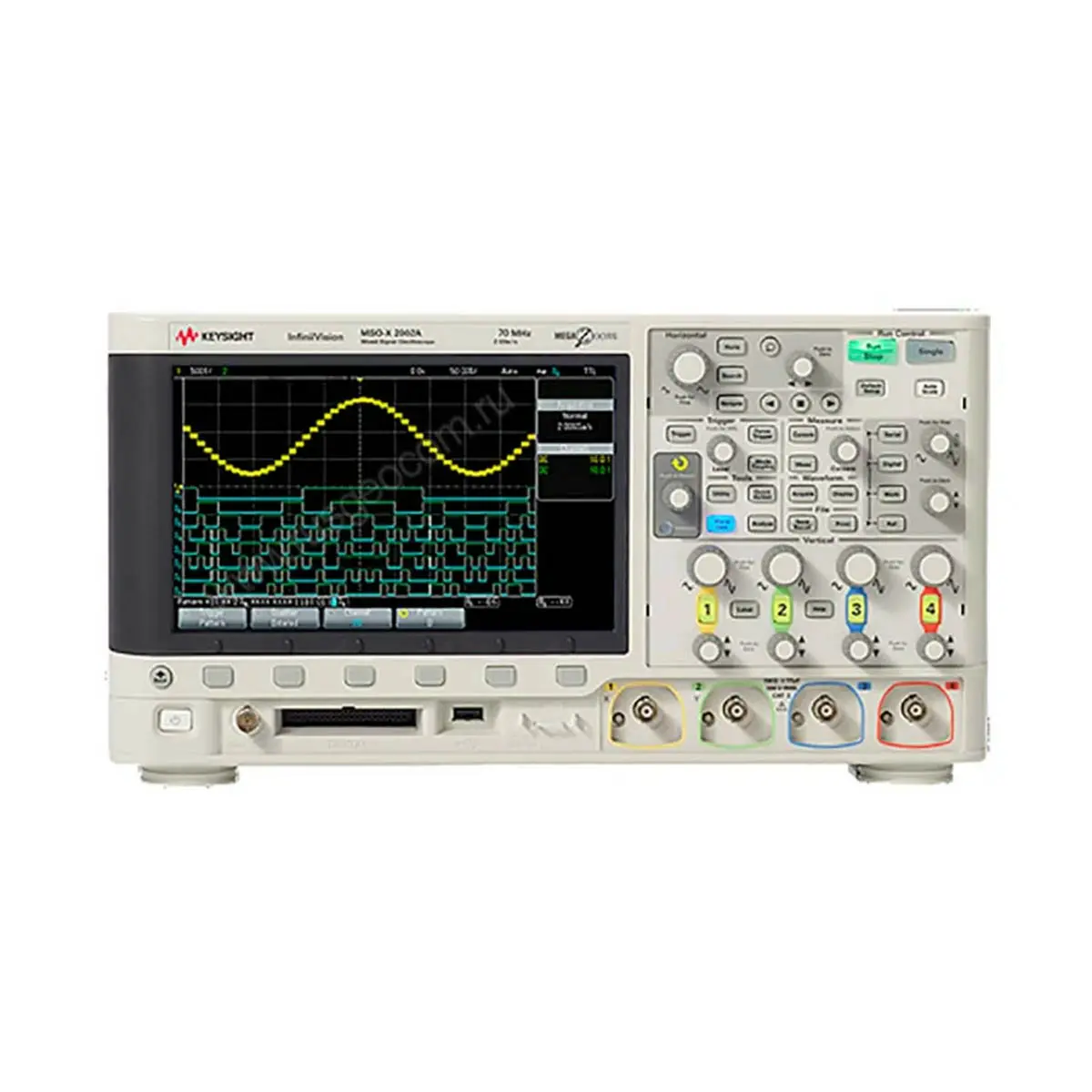

Осциллограф Keysight DSOX2004A – 4-канальная модель с частотным диапазоном 70 МГц из линейки InfiniiVision X, лабораторный прибор с широкими возможностями. Оборудование может использоваться для базовых измерений на производстве, в лабораторной и ремонтной практике, а также в учебных учреждениях.

Важным преимуществом является расширяемость – с помощью доступных опций устройство, при необходимости, может быть легко модернизировано до уровня старшей модели своей серии, а также дооснащен дополнительными функциями.

Инновационная конструкция

Цифровые осциллографы линейки InfiniiVision 2000 X построены на основе патентованной архитектуры MegaZoom IV. Все основные функции реализованы на аппаратном уровне с задействованием специализированной СБИС. Чип с встроенным контроллером использует ресурсы памяти, минуя ЦП, что существенно повышает быстродействие без удорожания прибора, и обеспечивает более высокую эффективность, по сравнению с программными решениями.

Пять в одном

Keysight DSOX2004A снабжен интегрированным вольтметром, частотомером, логическим анализатором на 8 цифровых каналов, генератором сигналов с режимом модуляции и аппаратным анализатором протоколов. Последние три из них доступны опционально и активируются соответствующими ключами, позволяя наращивать функциональность прибора без вскрытия корпуса и внесения изменений в конструкцию. Также с помощью опций можно расширить полосу пропускания и задействовать режим тестирования по маске. Для анализа записанных осциллограмм на внешнем ПК предлагается ПО Infiniium Offline.

Преимущества Keysight DSOX2004A

Крупноразмерный дисплей 8,5 дюймов по диагонали – самый большой среди осциллографов начального уровня, обеспечивает высокую наглядность и информативность модели.
Глубокая память объемом 1 Мвыб с высоким быстродействием и поддержкой сегментации доступна во всех режимах работы осциллографа, выполняя захват информативных элементов осциллограмм на больших временных промежутках без уменьшения полосы пропускания; обнаружение событий по заданным параметрам упрощают функции поиска и навигации.
Порты USB обеспечивают обмен и сохранение данных; для работы в сетевом режиме следует задействовать опциональные модули GPIB или LAN-VGA.
Генератор может воспроизводить сигналы разной формы: синусоидальной, прямоугольной, пилообразной, импульсной, линейной и шума, с модуляцией AM, FM или FSK.

Купить цифровой осциллограф Keysight DSOX2004A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
