Осциллограф Keysight DSOX2002A

Наличие по запросу

Цена по запросу

Оформить заказ

Коэффициент отклонения: 2 мВ/дел - 5 В/дел

Входной импеданс: 1 МОм, 18 пФ

Погрешность коэффициента усиления на постоянном токе: 2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%

Частота дискретизации: 1 ГВыб/с

Горизонтальное разрешение: 2.5 пс

Вертикальное разрешение: 8 бит

Аналоговые каналы: 2

Коэффициент развертки: 5 нс/дел - 50 с/дел

Математические функции: сложение, вычитание, умножение, БПФ

Ограничение полосы пропускания: 20 МГц

Погрешность временной базы: 25 ± 5 ppm

Размеры: 38.1 х 20.4 х 14.1 см

Нормальный: отображение собранных данных на экране в реальном времени

Формы сигнала: синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение

Вес: 3.85 кг

С усреднением: число усреднений 2, 4, 8,16, 32, 64… до 65 536

Скорость обновления дисплея: 50 000 осцилограмм в секунду

Дисплей: 8,5-дюймовый цветной WVGA TFT LCD

Сегментированный: период захвата не менее 19 мкс

Частота: 0,1 Гц – 20 МГц

С обнаружением пиков: захват глитчей длительностью от 500 пс

: ± 10 В

Режим высокого разрешения: разрешение 12 бит при развертке ≥ 20 мкс/дел

: 8 (для моделей MSOX или моделей DSOX после апгрейда)

Принудительный: немедленный запуск при нажатии клавиши на панели

По перепаду: запуск по положительному или отрицательному перепаду сигналав любом канале

Дистанционное программирование:

По ТВ сигналу: запуск по стандартному сигналу NTSC, PAL или SECAM

Измерения: 25 автоматических измерений

По длительности импульса: запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)

Полоса пропускания: 70 МГц

Логический: запуск по логической комбинации двух активных каналов

Режимы сбора данных
Нормальный	отображение собранных данных на экране в реальном времени
С усреднением	число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированный	период захвата не менее 19 мкс
С обнаружением пиков	захват глитчей длительностью от 500 пс
Режим высокого разрешения	разрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительный	немедленный запуск при нажатии клавиши на панели
По перепаду	запуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналу	запуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульса	запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логический	запуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов	8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации	1 ГВыб/с
Динамический диапазон	± 10 В
Общие данные
Полоса пропускания	70 МГц
Аналоговые каналы	2
Вертикальное разрешение	8 бит
Коэффициент отклонения	2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе	2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение	2.5 пс
Коэффициент развертки	5 нс/дел - 50 с/дел
Ограничение полосы пропускания	20 МГц
Входной импеданс	1 МОм, 18 пФ
Погрешность временной базы	25 ± 5 ppm
Измерения	25 автоматических измерений
Математические функции	сложение, вычитание, умножение, БПФ
Частота	0,1 Гц – 20 МГц
Формы сигнала	синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей	8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея	50 000 осцилограмм в секунду
Размеры	38.1 х 20.4 х 14.1 см
Вес	3.85 кг

Описание

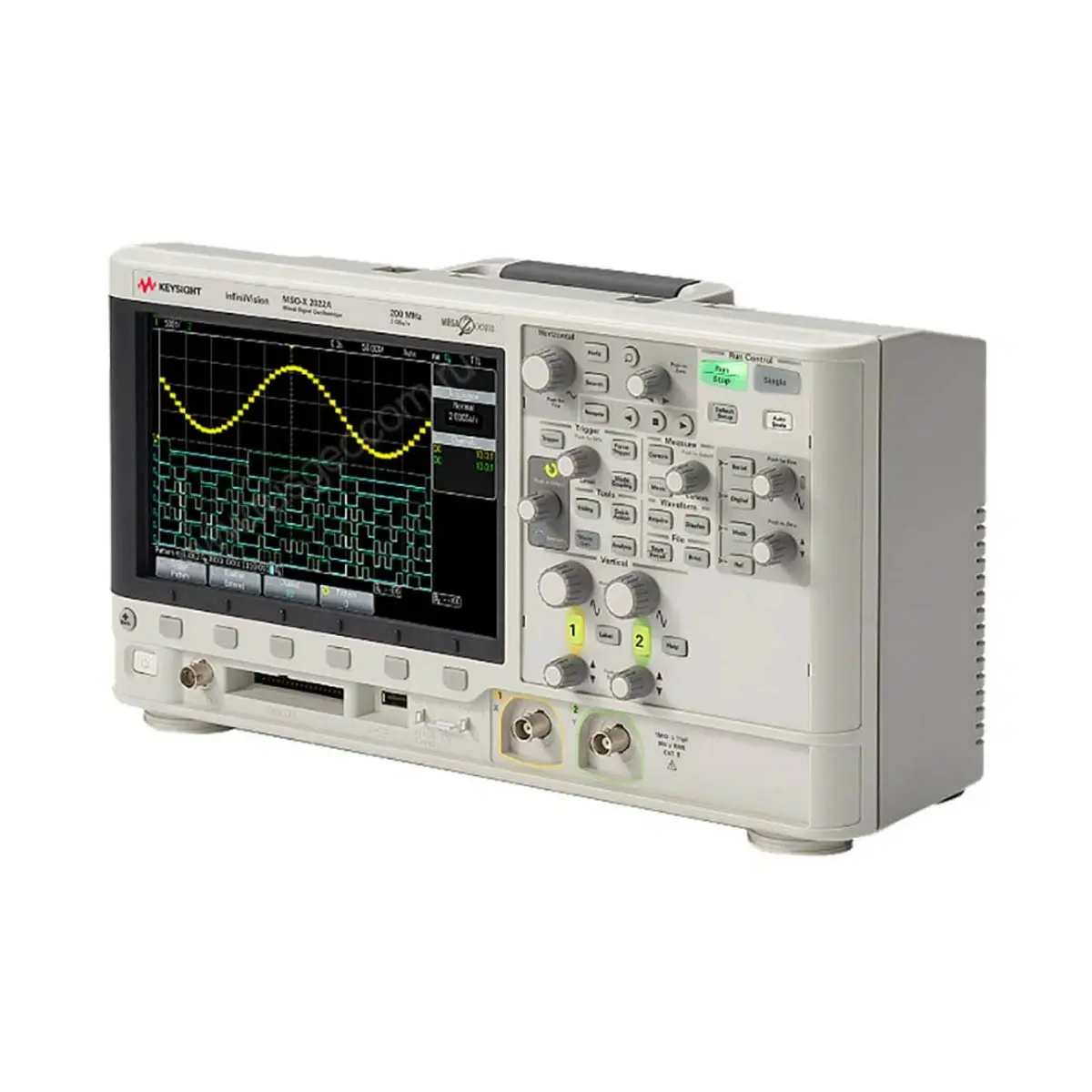

Осциллограф Keysight DSOX2002A – младшая модель линейки InfiniiVision 2000 X-Series, которая обладает широкими функциональными возможностями. Прибор оборудован двумя аналоговыми каналами с полосой пропускания 70 МГц и может использоваться в образовательной сфере для обучения студентов эффективным правилам работы с лабораторным оборудованием, в ходе НИОКР для базовых измерений, а также для диагностики и отладки аналоговых электронных устройств в сервисных центрах и домашних мастерских.

Важным преимуществом цифрового осциллографа является возможность гибкой модернизации с использованием лицензий и программных и аппаратных опций, что позволяет наращивать функциональность по мере усложнения стоящих перед пользователем задач, а не тратить средства на приобретение новой модели.

Функциональные особенности

По сравнению с изделиями бюджетного класса осциллограф Keysight DSOX2002A отличается увеличенным показателем максимальной частоты дискретизации и памятью большей глубины, что обеспечивает точное отображение длинных сигналов сложной формы. Быстрое отыскание событий обеспечивают функции поиска и навигации, предоставляемые в базовом варианте поставки. Рассмотреть мелкие подробности осциллограмм позволяет режим усреднения, который повышает разрешение по вертикали до 12 бит. Для снижения влияния частотных помех предусмотрена возможность ограничения полосы пропускания на уровне 20 МГц. Встроенный частотомер и вольтметр служат для контроля параметров сигналов с высокой точностью без задействования режима курсорных измерений, независимо от выбранного варианта синхронизации.

Специально для учебных заведений в базовую комплектацию Keysight DSOX2002A включены учебные материалы EDK. Система быстрой справки упрощает освоение прибора. Стандартные интерфейсы USB 2.0 можно использовать для подключения съемных устройств хранения информации, реализации дистанционного управления и подключения клавиатуры, упрощая работу с осциллографом.

Варианты модернизации

Расширение полосы пропускания до 100 или 200 МГц.
Добавление 8 цифровых каналов и функции логического анализа для работы со смешанными сигналами.
Дооснащение внутренним функциональным генератором с функциями модуляции.
Установка дополнительных интерфейсов для обмена данными и дистанционного управления – LAN-VGA или GPIB.
Активация программными ключами дополнительных режимов синхронизации и декодирования автомобильных и компьютерных шин, тестирования по маске, углубленного анализа сигналов и т.д.

Купить цифровой осциллограф Keysight DSOX2002A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
