Осциллограф цифровой запоминающий INWAVE MWO-4000

Наличие по запросу

Цена по запросу

Оформить заказ

Математические функции:

Максимальная частота дискретизации:

Виды запуска:

Разрешающая способность по вертикали:

Максимальная полоса пропускания:

Время нарастания переходной характеристики:

Диапазон установки коэффициентов развертки:

Скорость захвата осциллограмм (в режиме сегментированной памяти):

Максимальная глубина записи:

Сегментированная память:

Полоса единичного анализа в режиме анализатора спектра реального времени:

Опорные сигналы:

Полоса пропускания:

Локализация интерфейса пользователя:

Режимы:

Курсорные и автоматические измерения:

Максимальное входное напряжение:

Возможность удаленного управления:

Максимальная глубина памяти:

Математические функции одновременное отображение до 32 функций:

Внешние интерфейсы:

Число каналов	1 или 2 (опция) канала, вход внешнего триггера
Максимальное входное напряжение	400 В пик-пик, 300 В ср.-кв. при импедансе 1 МОм 5 В ср. кв. при импедансе 50 Ом
Разрешающая способность по вертикали	12 бит
Максимальная полоса пропускания	1.5 ГГц
Максимальная частота дискретизации	4 ГГц
Время нарастания переходной характеристики	не более 300 пс
Диапазон установки коэффициентов развертки	от 500 пс/дел до 50 с/дел
Скорость захвата осциллограмм (в режиме сегментированной памяти)	15 млн. осц/с
Максимальная глубина записи	2 млрд. отсч. по 16 бит (4 ГБ)
Сегментированная память	до 1000 сегментов, время готовности менее 1 мкс
Полоса единичного анализа в режиме анализатора спектра реального времени	800 МГц при RBW 250 кГц
Режимы	основной, увеличения, прокрутки, XY, с усреднением, сегментированная память
Виды запуска	по фронту, по двум фронтам, по длительности импульса, по времени нарастания/ спада, по вырожденному импульсу, по времени установления/удержания
Опорные сигналы	сохранение и загрузка опорных сигналов в/ из собственной памяти осциллографа и на внешний носитель (число опорных сигналов ограничено объемом носителя). Форматы h5 и CSV
Математические функции	одновременное отображение до 32 функций: сложение, вычитание, умножение, деление, дифференцирование, интегрирование, БПФ, Ax+B, квадрат, квадратный корень, абсолютное значение, десятичный логарифм, натуральный логарифм, показательная функция
Локализация интерфейса пользователя	русский и английский язык

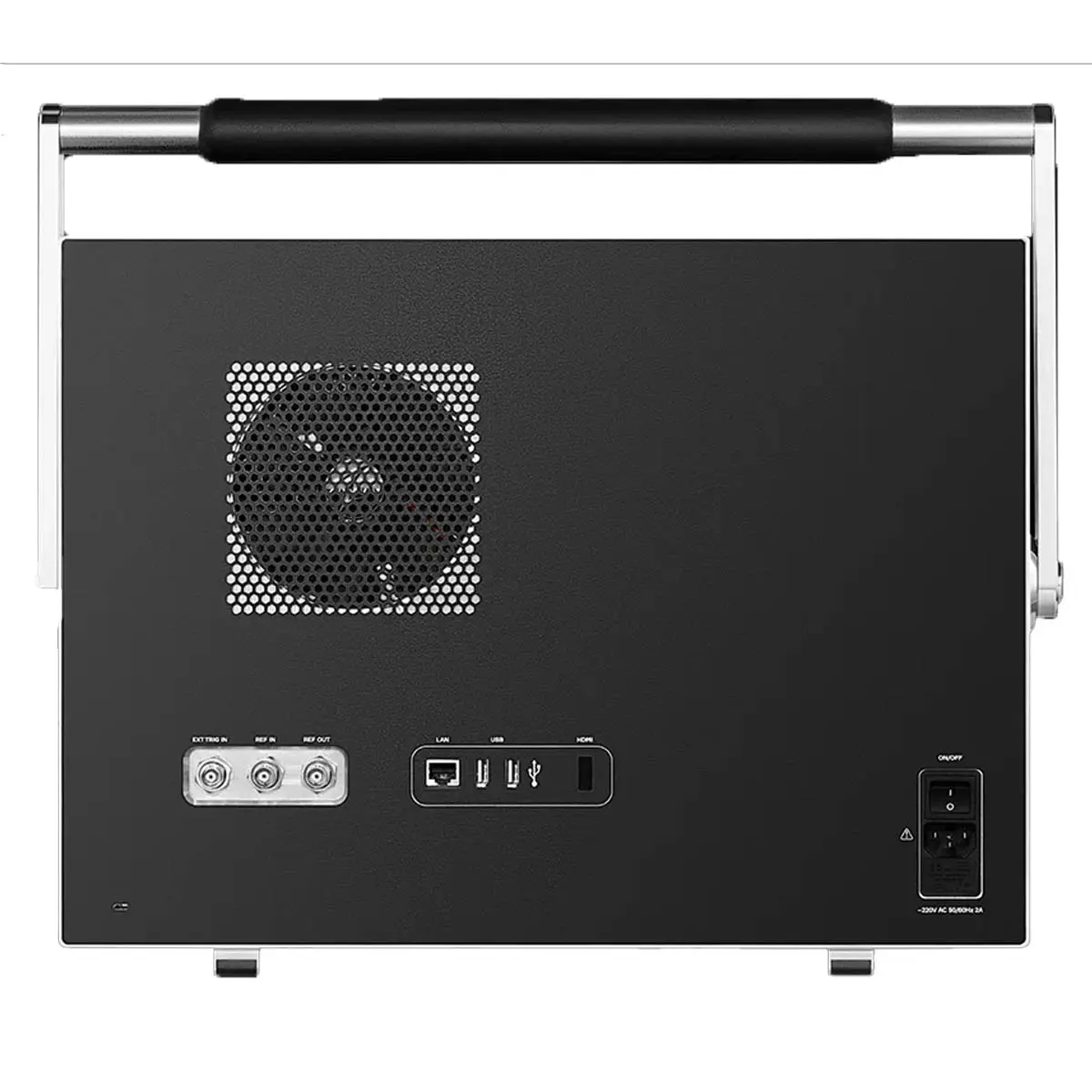

Внешние интерфейсы	1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0 накопителей для сохранения настроек и опорных сигналов
Курсорные и автоматические измерения	напряжения: размах (пик-пик), максимум, минимум, амплитуда, вершина, основание, положительный выброс на фронте; времени: период, частота, ширина положительного импульса, ширина отрицательного импульса, время нарастания, время спада, разность фаз между кан
Возможность удаленного управления	с использованием протокола SCPI и приложений для ОС Windows, GNU/Linux

Описание

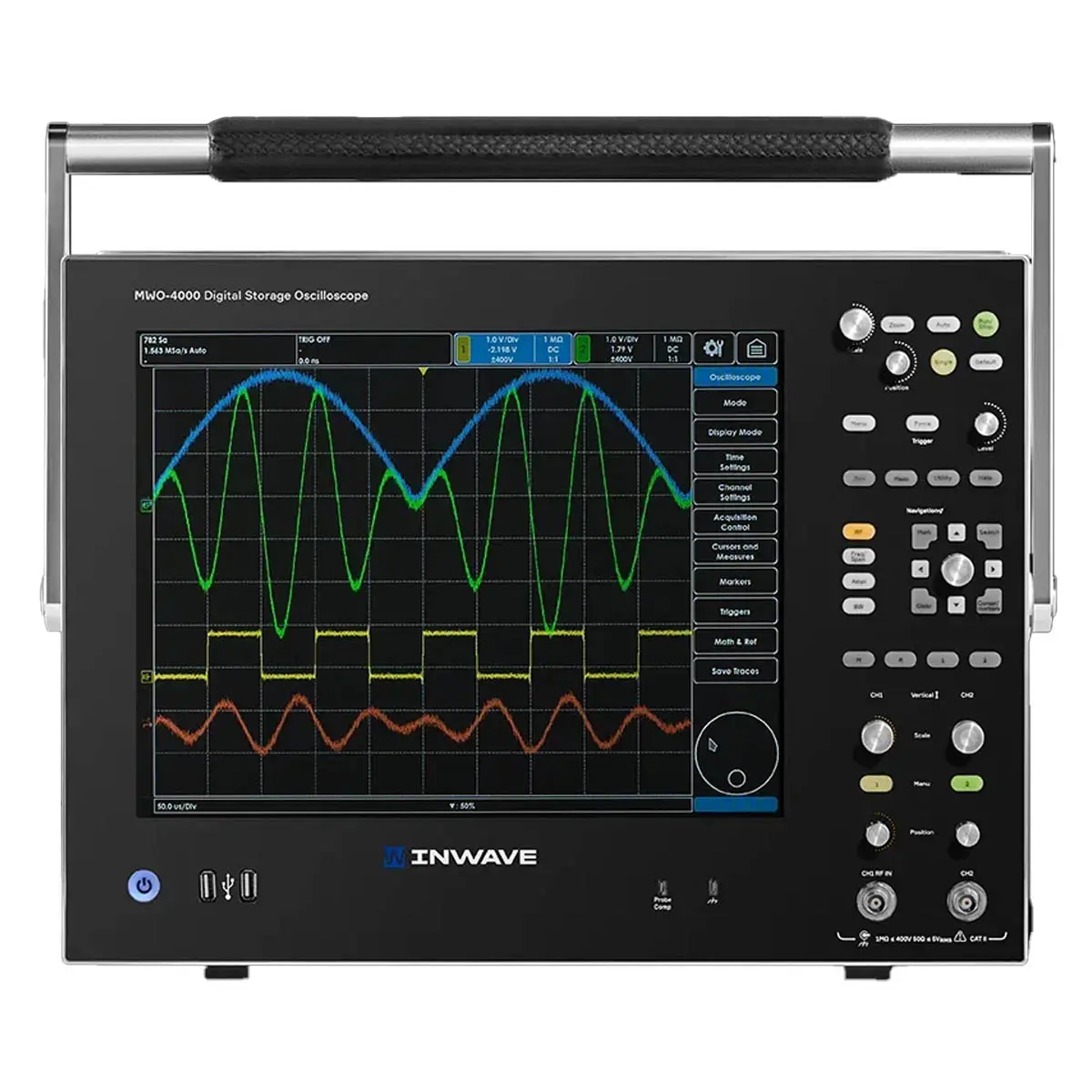

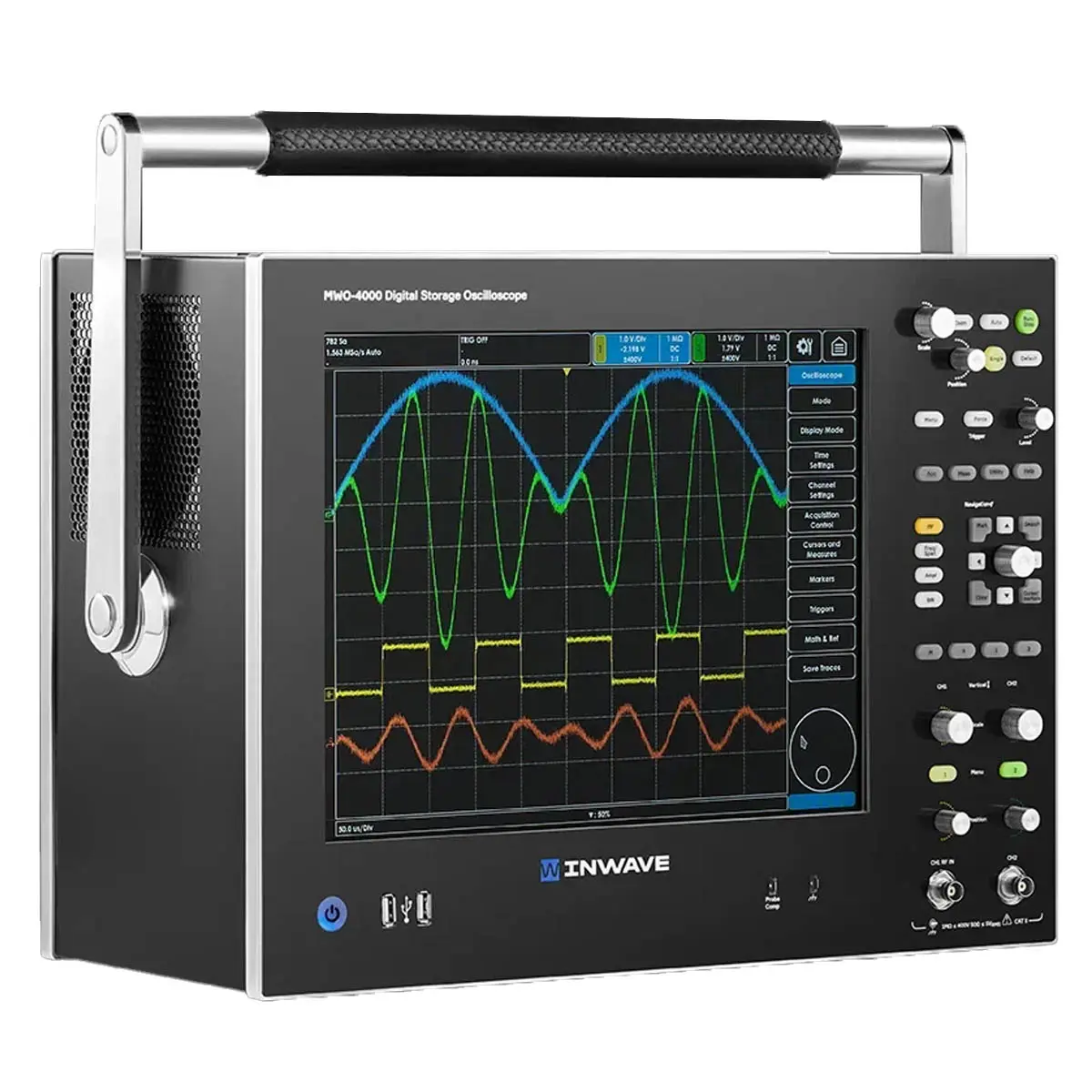

Осциллограф цифровой запоминающий Inwave MWO-4000 ориентирован на использование в сфере РЧ и СВЧ измерений, обладая полосой пропускания 1,5 ГГц и обеспечивая максимальный показатель частоты дискретизации 4 ГГц, при скорости захвата 15 млн. осц./с. и глубине записи до 2 млрд. отсчетов. Прибор выполнен в прямоугольном моноблочном корпусе, с 15,1-дюймовым цветным дисплеем на большей стороне, и снабжен поворотной ручкой для удобства переноски. Модель внесена в Госреестр СИ и может использоваться для решения промышленных и исследовательских задач в ходе производства, разработки, отладки и сертификации электротехнической и радиоэлектронной продукции и систем.

Преимущества

Универсальность – благодаря широкому диапазону входных напряжений и переключаемому входному сопротивлению цифровой осциллограф можно применять для исследования параметров электросилового оборудования и прецизионной электроники.
Комбинированное управление – прибор снабжен кнопочным интерфейсом с поворотными верньерами, сенсорным дисплеем и USB портами, обеспечивая возможность использования компьютерной мыши, а также опционально поддерживает удаленный режим работы.
Расширяемость – дополнительные опции позволяют повысить точность и дают возможность задействовать второй измерительный канал, функции частотомера и анализатора спектра, с поддержкой анализа в реальном времени, а также открывают доступ к программированию ПЛИС, упрощая моделирование специфических алгоритмов обработки сигналов при решении задач исследования, разработки и отладки.

Функциональные возможности и особенности

Настольный запоминающий осциллограф Inwave MWO-4000 построен на основе 12-битного АЦП и работает под управлением встроенного ПК на ОС Linux с GUI-интерфейсом. Прибор обеспечивает выполнение курсорных и автоматических измерений, математическую обработку данных и реализует расширенные функции анализа. Режим увеличения, при котором одновременно с текущей осциллограммой на экране дополнительно отображается ее часть с повышенной детализацией, ограниченная положением маркеров, повышает эффективность исследования сложных сигналов. Для отслеживания длительных процессов предусмотрен режим прокрутки, позволяющий использовать прибор в качестве самописца, исключая пропуск событий благодаря отсутствию "мертвого" времени. Наличие HDMI дает возможность задействовать осциллограф для демонстрационных нужд, транслируя изображение с экрана на внешний дисплей или проектор.

Купить цифровой осциллограф INWAVE MWO-4000, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
