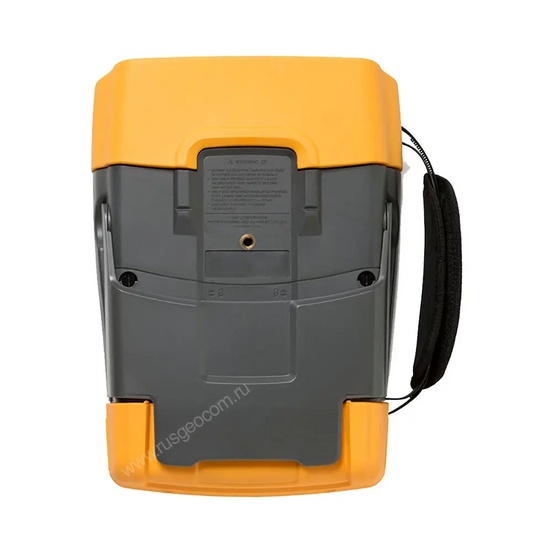

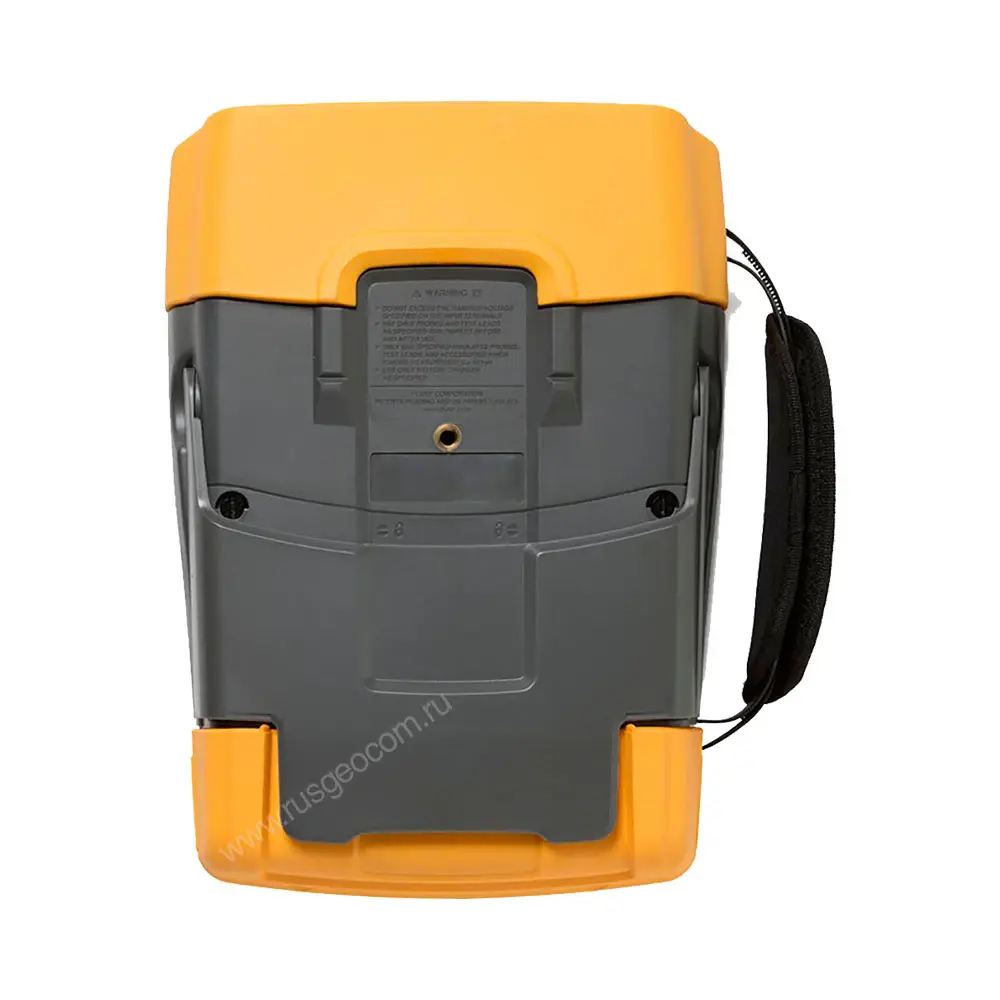

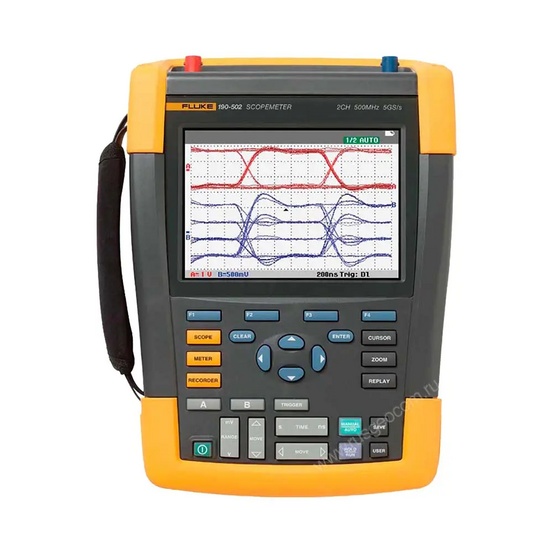

Осциллограф Fluke 190-502/S

Наличие по запросу

Цена по запросу

Оформить заказ

Максимальное разрешение с датчиком 10:1 или 100:1:

Токоизмерительные клещи:

Количество экранов:

Независимые "плавающие" изолированные входы:

Входы и цифровые преобразователи:

Показание на полной шкале:

Датчик напряжения на валу:

Измерения: напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя)

Диапазон временной шкалы:

Источник синхронизации:

Основное достигнутое время:

Чувствительность на входах:

Погрешность 4 с - 10 мкс/дел.:

Максимальное разрешение с датчиком 10:1 или 100:1 (напряжение относительно земли):

Частотный диапазон:

Чувствительность входов:

Показания:

Типы запуска:

Вес: 2,2 кг

от 60 Гц до 20 кГц:

Максимальное напряжение с датчиком 10:1 или 100:1 (напряжение относительно земли):

Полоса пропускания: Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц

Регистрация выбросов:

Регистрация помех:

Рабочая температура: от 0°C до 40°C включая батареи от 0°C до 50°C без батарей

от 20 кГц до 1 МГц:

: максимальное значение на дисплее 5000

до 60 Гц:

Рабочая высота:

Частота выборки в реальном времени: Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104:1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с

Электрическая безопасность:

Курсор:

Измерения осцилоскопом:

Температура хранения: от -20°C до +60°C

от 1 МГц до 25 МГц:

Максимальное напряжение между любой клеммой и землей:

Режимы измерений:

Независимые изолированные входы: до 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением

Автоматические:

Режим гармоник:

Дисплей: полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления

Пост. ток до 60 Гц:

Максимальное входное напряжение через VPS410-II или VPS421:

Типы запуска развертки: Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов

Входы: Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02:2 входа BNC плюс 1 вход цифрового мультиметра

Режим ScopeRecord:

Чувствительность входа: 2 мВ — 100 В/дел. плюс переменное затухание

Максимальная рекордная длина:

Размер:

Принцип:

Вход BNC:

Источники запуска развертки: Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC

Режим осциллографа:

Конфигурация питания:

Максимальное пиковое значение, минимальное пиковое значение:

Максимальное плавающее напряжение, испытательный инструмент или испытательный инструмент с датчиком напряжения VPS410-II / VPS421:

Запись:

Функции измерения осциллографа: курсор: 7 автоматический: 30

Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа):

Voltage measurement:

Межпиковое значение:

Рабочее напряжение между наконечником пробника и опорным проводом пробника:

Послесвечение: функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу

Размер частиц сплава:

Экран + настройки:

Максимальное напряжение для гарантированной безопасности работы:

Габариты: 270 x 190 x 70 мм

Коэффициенты усиления:

Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа): 4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа

Диапазон временной развертки: 1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц)

Диапазон осциллографа:

Токоизмерительные клещи или чувствительность шунта:

Сравнение осциллограмм: опорная осциллограмма и автоматическая проверка на соответствие шаблону

Гармоники:

Запоминающие устройства: экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана.

Типы измерений:

Двухканальный True-RMS-метер:

Максимальная длина записи: режим ScopeRecord: 30 000 точек на вход режим регистрации сигналов (Scope Mode): 10 000 точек на вход

Анализируемая осциллограмма:

Диапазоны спектра:

Высота над уровнем моря при эксплуатации: до 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В до 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.

Электробезопасность: 1 000 В CAT III/600 В CAT IV (EN61010-1)

TrendPlot - регистрация:

Диапазон частоты гармоник:

Событий в секунду:

Литий-ионная батарея: Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч)

Курсоры:

Регистрация импульсных помех: 8 нс

RS232/USB-интерфейс:

Передача на ПК:

Кол-во каналов: Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала

Диапазоны вольтметра:

Максимальная частота выборки реального времени:

Максимальное напряжение с датчиком 10:1 или 100:1:

Датчик напряжени:

Назначение:

Скорость выборки реального времени:

Эквивалентная дискретизация:

Характеристики
Полоса пропускания	Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц
Кол-во каналов	Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала
Частота выборки в реальном времени	Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104:1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с
Входы	Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02:2 входа BNC плюс 1 вход цифрового мультиметра
Независимые изолированные входы	до 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением
Диапазон временной развертки	1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц)
Чувствительность входа	2 мВ — 100 В/дел. плюс переменное затухание
Типы запуска развертки	Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов
Источники запуска развертки	Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC
Регистрация импульсных помех	8 нс
Функции измерения осциллографа	курсор: 7 автоматический: 30
Максимальная длина записи	режим ScopeRecord: 30 000 точек на вход режим регистрации сигналов (Scope Mode): 10 000 точек на вход
Послесвечение	функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу
Сравнение осциллограмм	опорная осциллограмма и автоматическая проверка на соответствие шаблону
Спецификации цифровых мультиметров (двухканальные модели)
Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа)	4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа
Максимальное разрешение	максимальное значение на дисплее 5000
Измерения	напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя)
Запоминающие устройства	экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана.
Дисплей	полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления
Характеристики условий эксплуатации
Рабочая температура	от 0°C до 40°C включая батареи от 0°C до 50°C без батарей
Температура хранения	от -20°C до +60°C
Высота над уровнем моря при эксплуатации	до 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В до 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.
Спецификации безопасности
Электробезопасность	1 000 В CAT III/600 В CAT IV (EN61010-1)
Механические и общие характеристики
Литий-ионная батарея	Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч)
Габариты	270 x 190 x 70 мм
Вес	2,2 кг

Описание

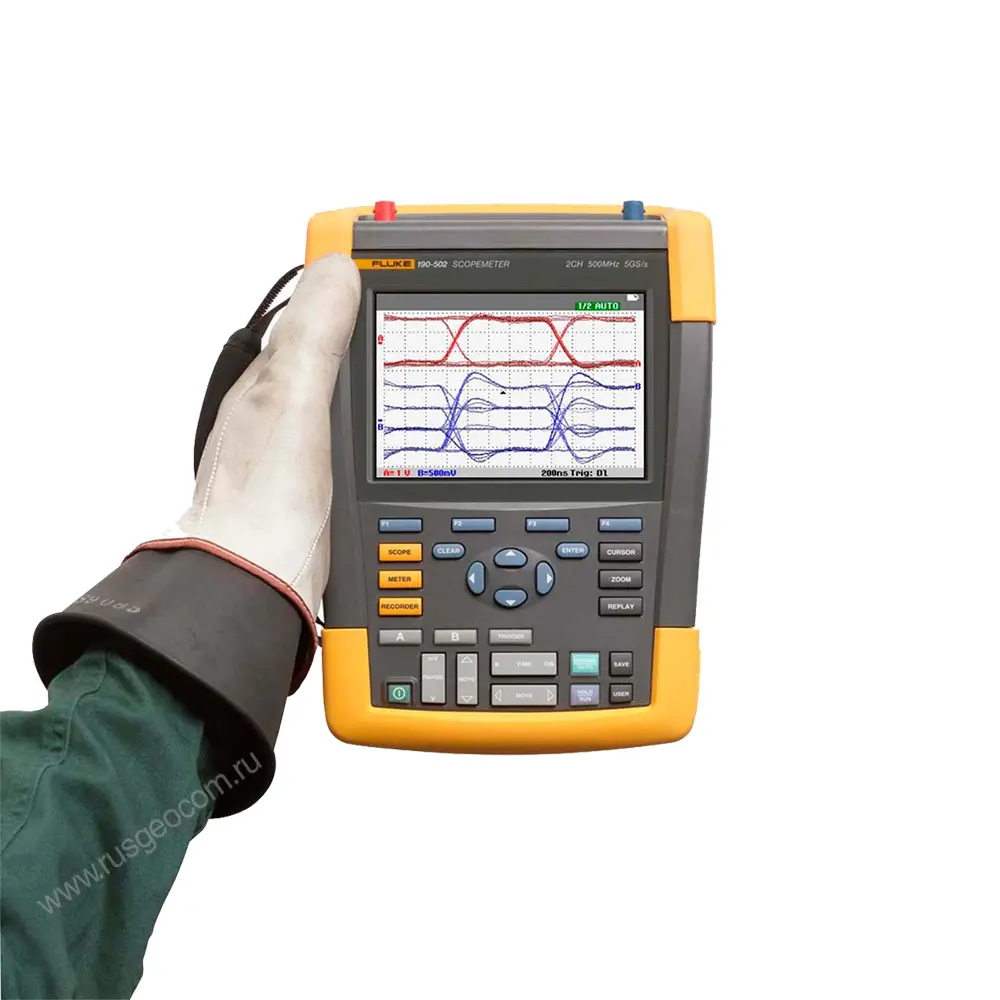

Осциллограф Fluke 190-502/S предназначен для промышленного назначения, оснащенный двумя изолированными между собой аналоговыми каналами и встроенным цифровым True-RMS мультиметром. За счет высокозащищенного исполнения может использоваться в полевых условиях.

Преимущества:

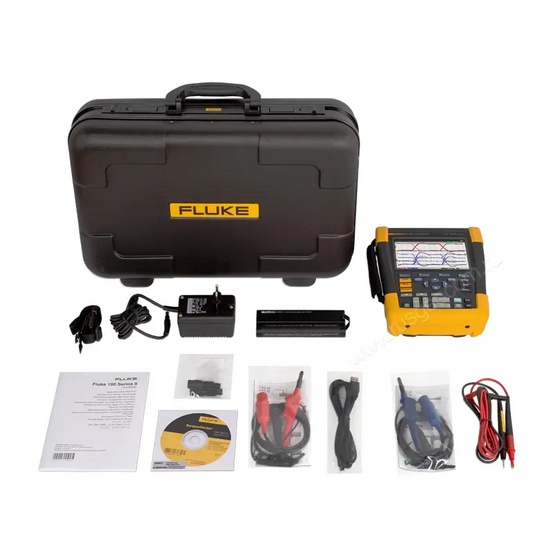

Прибор обладает компактными размерами и весит всего 2,2 кг; модификация "S" поставляется в жестком кейсе.
Съемный блок аккумуляторов BP291 обеспечивает выполнение измерений в автономном режиме в течение 7 часов. При стационарной работе может подключаться к любой бытовой розетке через внешний адаптер BC190.
ПО FlukeView позволяет настраивать осциллограф с помощью ПК, сохранять и архивировать осциллограммы, данные и экраны, анализировать их, распечатывать, или импортировать в другие программы.

Особенности

Широкая сфера применения. Fluke 190-502 S подходит для диагностики как низковольтного, так и силового оборудования разного типа и сложности. Он соответствует категории электробезопасности CAT III 1000, CAT IV 600 В.

Осциллограф оснащен расширенным набором аналитических, вычислительных и измерительных функций. Полоса пропускания шириной 500 МГц позволяет выполнять настройку и диагностику радиоаппаратуры, цифровых устройств, систем промышленной автоматики и т.д. Для отслеживания сигналов разного уровня чувствительность измерителя можно регулировать по каждому входу. Также в скопметре Fluke предусмотрена возможность использования датчиков напряжения и тока с несколькими показателями коэффициента ослабления и чувствительности соответственно. Наличие в приборе измерительного канала с отдельным входом для контроля электрических параметров и температуры позволяет при выполнении базовых диагностических работ обходиться без True-RMS мультиметра, что повышает вашу мобильность.

Запись данных. Работать с сигналами значительной продолжительности позволяет функция ScopeRecord, обеспечивающая регистрацию осциллограмм с медленной разверткой, в период времени от 4,8 с до 40 ч. Сохраненные осциллограммы можно воспроизводить на дисплее Fluke 190-502 S, увеличивать для более подробного исследования и выполнять по ним курсорные измерения. Функция Trendplot доступная как в режиме измерителя, так и осциллографа предназначена для длительного отслеживания изменений контролируемых характеристик продолжительностью до 546 ч.

Простая эксплуатация. Устройство управляется с помощью кнопочного интерфейса. Для гибкой настройки прибора и необходимых регулировок задействуется контекстное меню и навигационные клавиши. Кнопки прямого доступа и функциональные клавиши обеспечивают быструю активацию наиболее востребованных функций. Подсветка клавиш при активации соответствующих режимов повышает наглядность работ. Режим Connect-and-View позволяет работать с неизвестными сигналами без предварительной настройки – основные параметры устанавливаются прибором автоматически. При выполнении работ на горизонтальной поверхности осциллограф можно удобно разместить, используя откидную ножку-опору.

Купить осциллограф Fluke 190-502 S, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
