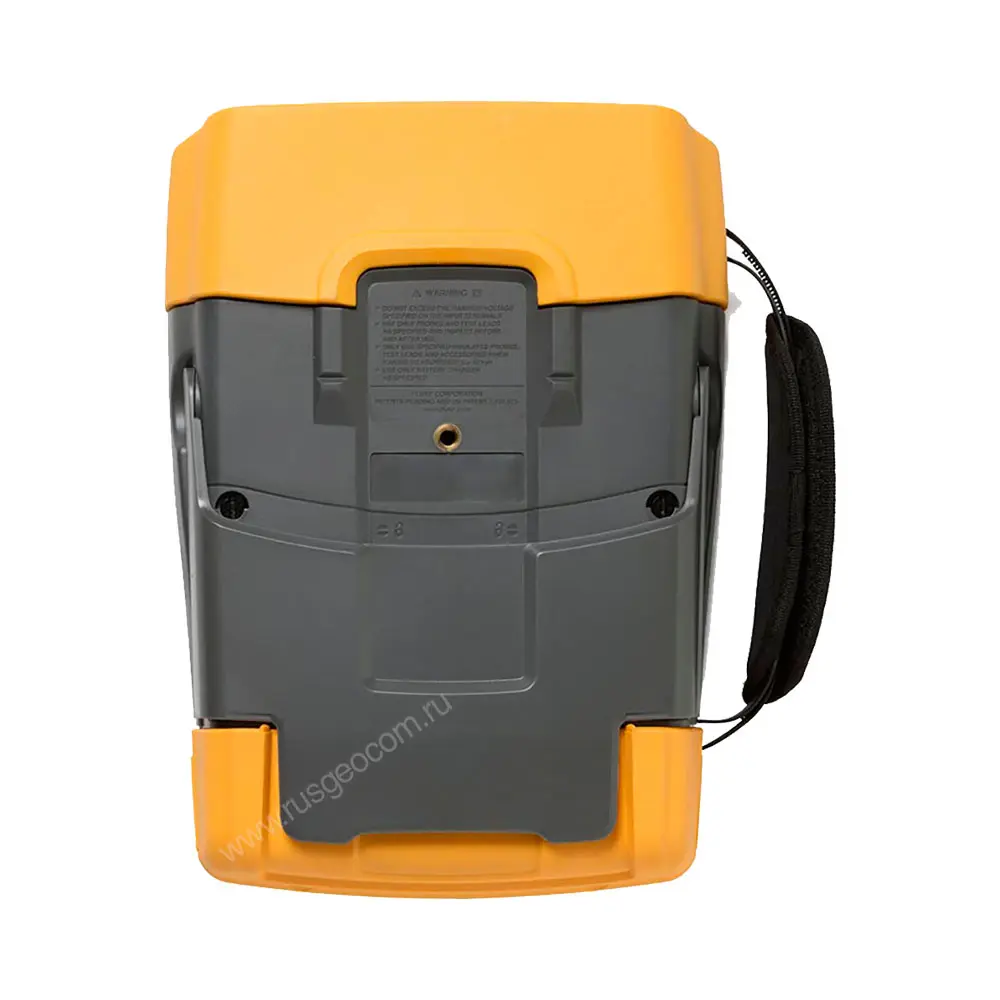

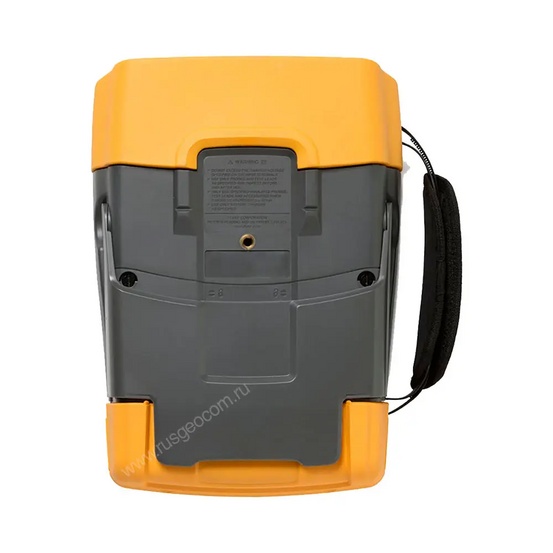

Осциллограф Fluke 190-502

Наличие по запросу

Цена по запросу

Оформить заказ

Рабочее напряжение между наконечником пробника и опорным проводом пробника:

Послесвечение: функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу

Размер частиц сплава:

Экран + настройки:

Voltage measurement:

Межпиковое значение:

Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа): 4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа

Диапазон временной развертки: 1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц)

Диапазон осциллографа:

Максимальное напряжение для гарантированной безопасности работы:

Габариты: 270 x 190 x 70 мм

Коэффициенты усиления:

Запоминающие устройства: экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана.

Типы измерений:

Двухканальный True-RMS-метер:

Максимальная длина записи: режим ScopeRecord: 30 000 точек на вход режим регистрации сигналов (Scope Mode): 10 000 точек на вход

Токоизмерительные клещи или чувствительность шунта:

Сравнение осциллограмм: опорная осциллограмма и автоматическая проверка на соответствие шаблону

Гармоники:

Высота над уровнем моря при эксплуатации: до 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В до 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.

Электробезопасность: 1 000 В CAT III/600 В CAT IV (EN61010-1)

TrendPlot - регистрация:

Анализируемая осциллограмма:

Диапазоны спектра:

Литий-ионная батарея: Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч)

Курсоры:

Регистрация импульсных помех: 8 нс

Диапазон частоты гармоник:

Событий в секунду:

Кол-во каналов: Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала

Максимальная частота выборки реального времени:

RS232/USB-интерфейс:

Передача на ПК:

Назначение:

Скорость выборки реального времени:

Эквивалентная дискретизация:

Максимальное напряжение с датчиком 10:1 или 100:1:

Датчик напряжени:

Количество экранов:

Независимые "плавающие" изолированные входы:

Входы и цифровые преобразователи:

Максимальное разрешение с датчиком 10:1 или 100:1:

Токоизмерительные клещи:

Измерения: напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя)

Диапазон временной шкалы:

Источник синхронизации:

Основное достигнутое время:

Показание на полной шкале:

Датчик напряжения на валу:

Частотный диапазон:

Чувствительность входов:

Показания:

Чувствительность на входах:

Погрешность 4 с - 10 мкс/дел.:

Максимальное разрешение с датчиком 10:1 или 100:1 (напряжение относительно земли):

Максимальное напряжение с датчиком 10:1 или 100:1 (напряжение относительно земли):

Полоса пропускания: Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц

Регистрация выбросов:

Типы запуска:

Вес: 2,2 кг

от 60 Гц до 20 кГц:

до 60 Гц:

Рабочая высота:

Частота выборки в реальном времени: Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104:1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с

Электрическая безопасность:

Курсор:

Регистрация помех:

Рабочая температура: от 0°C до 40°C включая батареи от 0°C до 50°C без батарей

от 20 кГц до 1 МГц:

: максимальное значение на дисплее 5000

Максимальное напряжение между любой клеммой и землей:

Режимы измерений:

Независимые изолированные входы: до 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением

Автоматические:

Измерения осцилоскопом:

Температура хранения: от -20°C до +60°C

от 1 МГц до 25 МГц:

Максимальное входное напряжение через VPS410-II или VPS421:

Типы запуска развертки: Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов

Входы: Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02:2 входа BNC плюс 1 вход цифрового мультиметра

Режим ScopeRecord:

Чувствительность входа: 2 мВ — 100 В/дел. плюс переменное затухание

Режим гармоник:

Дисплей: полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления

Пост. ток до 60 Гц:

Вход BNC:

Источники запуска развертки: Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC

Режим осциллографа:

Максимальная рекордная длина:

Размер:

Принцип:

Максимальное плавающее напряжение, испытательный инструмент или испытательный инструмент с датчиком напряжения VPS410-II / VPS421:

Запись:

Функции измерения осциллографа: курсор: 7 автоматический: 30

Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа):

Конфигурация питания:

Максимальное пиковое значение, минимальное пиковое значение:

Характеристики
Полоса пропускания	Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц
Кол-во каналов	Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала
Частота выборки в реальном времени	Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104:1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с
Входы	Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02:2 входа BNC плюс 1 вход цифрового мультиметра
Независимые изолированные входы	до 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением
Диапазон временной развертки	1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц)
Чувствительность входа	2 мВ — 100 В/дел. плюс переменное затухание
Типы запуска развертки	Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов
Источники запуска развертки	Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC
Регистрация импульсных помех	8 нс
Функции измерения осциллографа	курсор: 7 автоматический: 30
Максимальная длина записи	режим ScopeRecord: 30 000 точек на вход режим регистрации сигналов (Scope Mode): 10 000 точек на вход
Послесвечение	функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу
Сравнение осциллограмм	опорная осциллограмма и автоматическая проверка на соответствие шаблону
Спецификации цифровых мультиметров (двухканальные модели)
Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа)	4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа
Максимальное разрешение	максимальное значение на дисплее 5000
Измерения	напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя)
Запоминающие устройства	экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана.
Дисплей	полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления
Характеристики условий эксплуатации
Рабочая температура	от 0°C до 40°C включая батареи от 0°C до 50°C без батарей
Температура хранения	от -20°C до +60°C
Высота над уровнем моря при эксплуатации	до 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В до 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.
Спецификации безопасности
Электробезопасность	1 000 В CAT III/600 В CAT IV (EN61010-1)
Механические и общие характеристики
Литий-ионная батарея	Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч)
Габариты	270 x 190 x 70 мм
Вес	2,2 кг

Описание

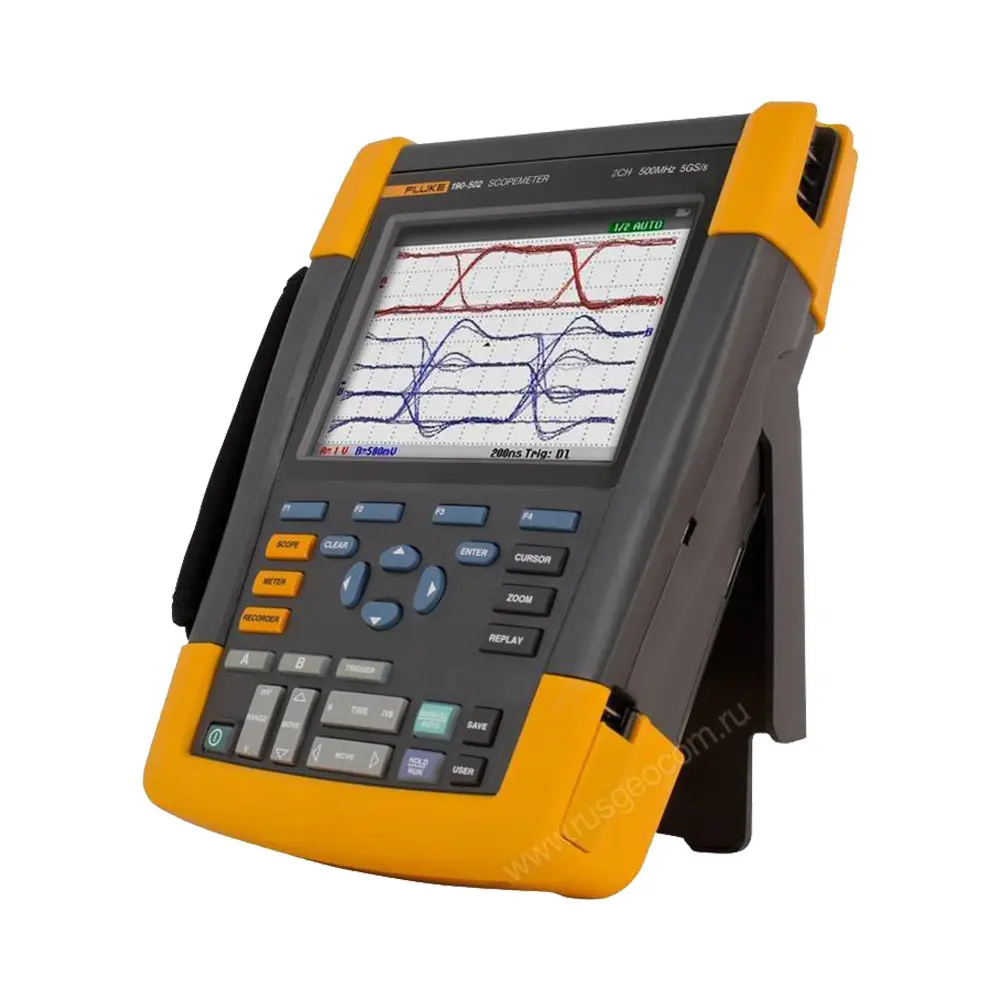

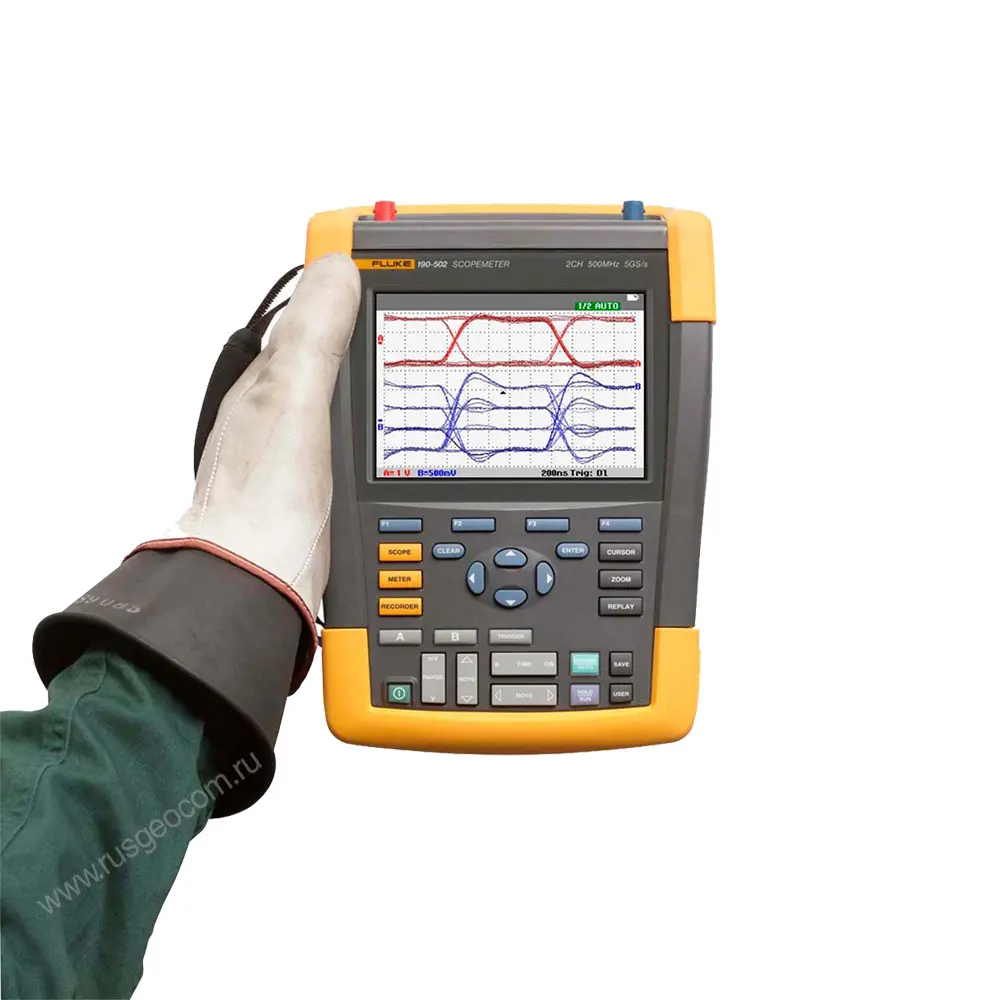

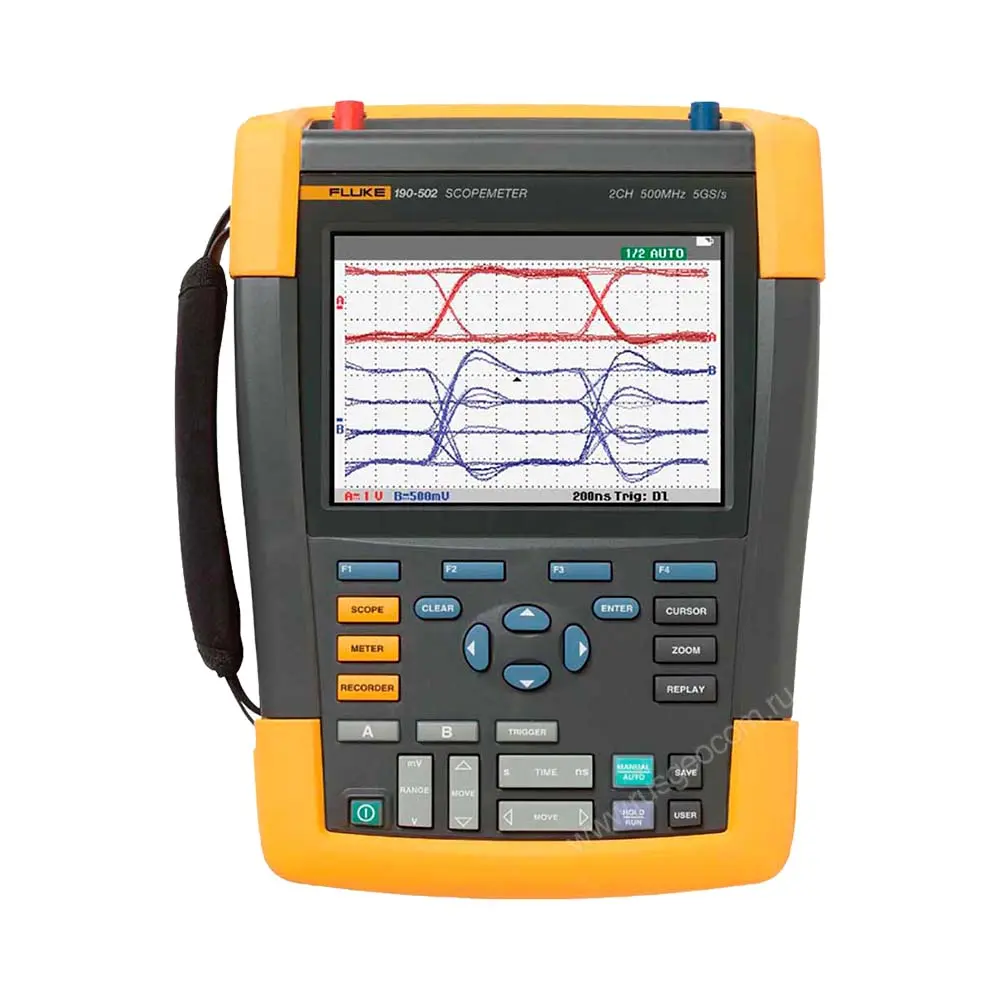

Fluke 190-502 сочетает в себе цифровой осциллограф и полнофункциональный электронный мультиметр. Режим "подключайся и смотри" позволяет получить необходимые данные за одно подключение, при этом на дисплее отображаются осциллограммы, характеризующие рабочие процессы всех модулей тестируемого электронного устройства.

С помощью Fluke 190-502 производится исследование и диагностика всех видов измерительной, силовой и контрольно-управляющей электроники, в том числе линейных и вращательных электроприводов, обладающих частотной системой пуска и регулирования, а также электронных блоков и модулей станочного оборудования с ЧПУ. Распознавание широкого спектра типовых гармоник позволяет осуществлять автоматический запуск и выполнять тестирование по принципу сравнения показателей фактических и нормативных режимов.

Наличие параллельных каналов у электронного осциллографа Fluke 190-502 дает возможность выявлять и анализировать передаточные функции отдельных модулей и элементов схемы. При этом можно не только определять любые виды неисправностей, но и производить внутрисистемную оптимизацию рабочих режимов. Помимо широких возможностей самого прибора, при подключении Fluke 190-502 к ПК могут задействоваться и компьютерные средства обработки информации.

Полнофункциональный мультиметр способен измерять общие параметры цепей переменного и постоянного тока: напряжение, ампераж, частоту, а также производить испытания на целостность и правильность сборки схем. С помощью осциллографа Fluke 190-502 возможно тестировать состояние диодов, конденсаторов, резисторов, дросселей, двигателей, трансформаторов и других типовых элементов. Измерения могут выполняться как единовременно, так и в течение продолжительного периода, что необходимо при вариативности режимов исследуемого оборудования.

Характерные особенности устройства:

Соответствие прибора нормативам категории IP-51 - высшей степени защиты от пыли и влаги;
Большой объем памяти прибора, обеспечивающий непрерывную запись осциллограмм и других данных в течение 48 часов;
Значительная автономность прибора: не менее 7 часов непрерывной работы без подзарядки аккумуляторов при непрерывной работе;
Прочный корпус удобной формы, изготовленный из ABS пластика.
Надежная защитная блокировка доступа замком Kensington®.

Купить осциллограф Fluke 190-502, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
