Осциллограф Fluke 190-202/S

Наличие по запросу

Цена по запросу

Оформить заказ

Входы: 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ

Режим ScopeRecord: 30 000 точек

Режим гармоник:

Дисплей: цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением

Пост. ток до 60 Гц:

Максимальное входное напряжение через VPS410-II или VPS421:

Режим осциллографа: 10 000 точек на входной канал

Максимальная рекордная длина:

Размер: 270 x 190 x 70 мм

Принцип:

Вход BNC:

Запись:

Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа):

Конфигурация питания:

Максимальное пиковое значение, минимальное пиковое значение:

Максимальное плавающее напряжение, испытательный инструмент или испытательный инструмент с датчиком напряжения VPS410-II / VPS421:

Послесвечение: Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы

Размер частиц сплава:

Экран + настройки:

Voltage measurement:

Межпиковое значение:

Рабочее напряжение между наконечником пробника и опорным проводом пробника:

Диапазон осциллографа:

Максимальное напряжение для гарантированной безопасности работы:

Коэффициенты усиления:

Типы измерений:

Двухканальный True-RMS-метер:

Токоизмерительные клещи или чувствительность шунта:

Сравнение осциллограмм: Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия

Гармоники:

Электробезопасность: 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)

TrendPlot - регистрация:

Анализируемая осциллограмма:

Диапазоны спектра:

Курсоры:

Диапазон частоты гармоник:

Событий в секунду:

Максимальная частота выборки реального времени:

RS232/USB-интерфейс:

Передача на ПК:

: Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл

Скорость выборки реального времени: 2,5 Гвыб/с

Эквивалентная дискретизация:

Максимальное напряжение с датчиком 10:1 или 100:1:

: 2,2 кг

Датчик напряжени:

Назначение:

Количество экранов:

Независимые "плавающие" изолированные входы: До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей

Входы и цифровые преобразователи:

Максимальное разрешение с датчиком 10:1 или 100:1:

Токоизмерительные клещи:

Диапазон временной шкалы: 2 нс — 2 мин/дел

Источник синхронизации:

Основное достигнутое время:

Показание на полной шкале:

Датчик напряжения на валу:

Чувствительность входов: 2 мВ — 100 В/дел

Показания:

Чувствительность на входах:

Погрешность 4 с - 10 мкс/дел.:

Максимальное разрешение с датчиком 10:1 или 100:1 (напряжение относительно земли):

Частотный диапазон: 200 МГц

Регистрация выбросов: 8 нс

Типы запуска:

от 60 Гц до 20 кГц:

: 6 месяцев на прибор, 6 месяцев на аксессуары

Максимальное напряжение с датчиком 10:1 или 100:1 (напряжение относительно земли):

Электрическая безопасность:

Курсор: 7

Регистрация помех:

Рабочая температура: от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора)

от 20 кГц до 1 МГц:

: 5 000 отсчетов

до 60 Гц:

Рабочая высота: До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В

Автоматические: 30

Измерения осцилоскопом:

Температура хранения: от –20 до 60 °C

от 1 МГц до 25 МГц:

: 200 МГц: 2 канала

Максимальное напряжение между любой клеммой и землей:

Режимы измерений:

Измерения осциллограмм
Частотный диапазон	200 МГц
Количество каналов	200 МГц: 2 канала
Скорость выборки реального времени	2,5 Гвыб/с
Входы	4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
Независимые "плавающие" изолированные входы	До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
Диапазон временной шкалы	2 нс — 2 мин/дел
Чувствительность входов	2 мВ — 100 В/дел
Режимы синхронизации	Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
Источник синхронизации	Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
Регистрация выбросов	8 нс
Курсор	7
Автоматические	30
Максимальная длина записи
Режим ScopeRecord	30 000 точек
Режим осциллографа	10 000 точек на входной канал
Послесвечение	Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
Сравнение осциллограмм	Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
Характеристики цифрового мультиметра
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа)	4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа
Максимальное разрешение	5 000 отсчетов
Режимы измерений	Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем)
Память 190-XX2, 2 каналов
Экран + настройки	30
Запись	10
Дисплей	цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
Условия хранения и эксплуатации
Рабочая температура	от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора)
Температура хранения	от –20 до 60 °C
Рабочая высота	До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
Характеристики безопасности
Электробезопасность	1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
Механические и другие характеристики
Размер	270 x 190 x 70 мм
Масса	2,2 кг
Гарантия	6 месяцев на прибор, 6 месяцев на аксессуары

Описание

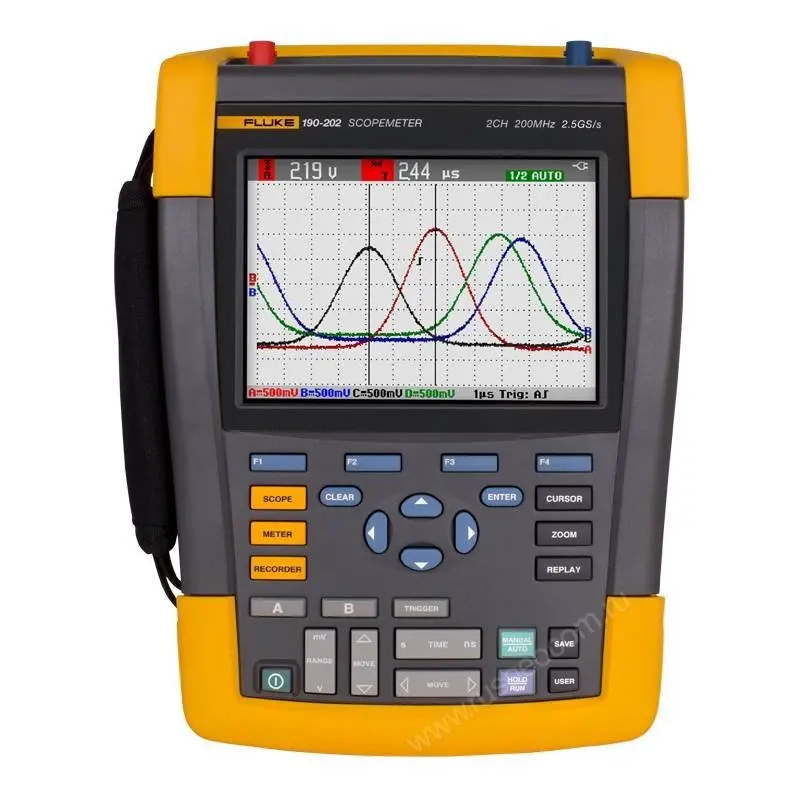

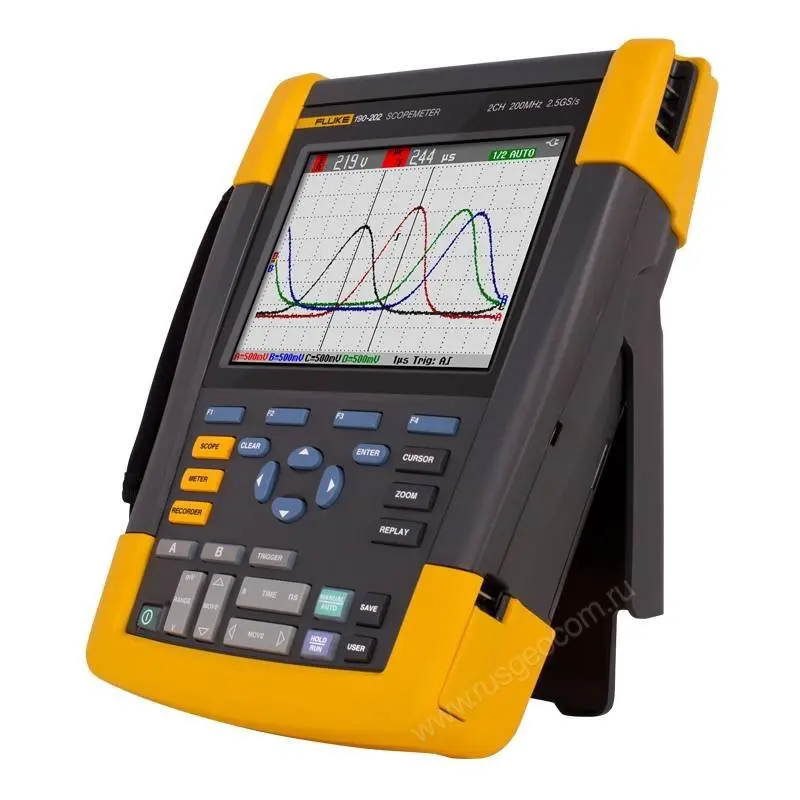

Осциллограф Fluke 190-202 S – двухканальная модель с полосой пропускания 200 МГц. Может использоваться для эффективного решения задач по диагностике и наладке различной аппаратуры и систем в ходе обслуживания производственного, коммуникационного оборудования, промышленной электроники и т.п.

Преимущества

При использовании функции Connect-and-View параметры запуска, амплитуда, масштаб и положение осциллограммы задаются автоматически, что упрощает работу с неизвестными сигналами.

Точное воспроизведение формы высокоскоростных и протяженных непериодических сигналов за счет повышенной частоты дискретизации, до 2,5 Гвыб./с по каждому из каналов, при глубине памяти 10000 точек на канал при регистрации осциллограмм и 30000 – в режиме ScopeRecord.

USB-интерфейс позволяет использовать внешний флеш-накопитель, а также подключать прибор к ПК.

Fluke 190-202 S оснащен рядом дополнительных функций, которые обеспечивают высокую эффективность при работе в условиях искажений, наводок и помех. Благодаря этому прибор может применяться в ходе тестирования и наладки систем питания и энергетических сетей с подключенными реактивными нагрузками большой мощности, частотно-регулируемыми приводами и т.п. При контроле величины переменного напряжения и силы тока в режиме измерителя цифровой индикатор отображает истинные среднеквадратические значения, даже при несинусоидной форме входного сигнала.

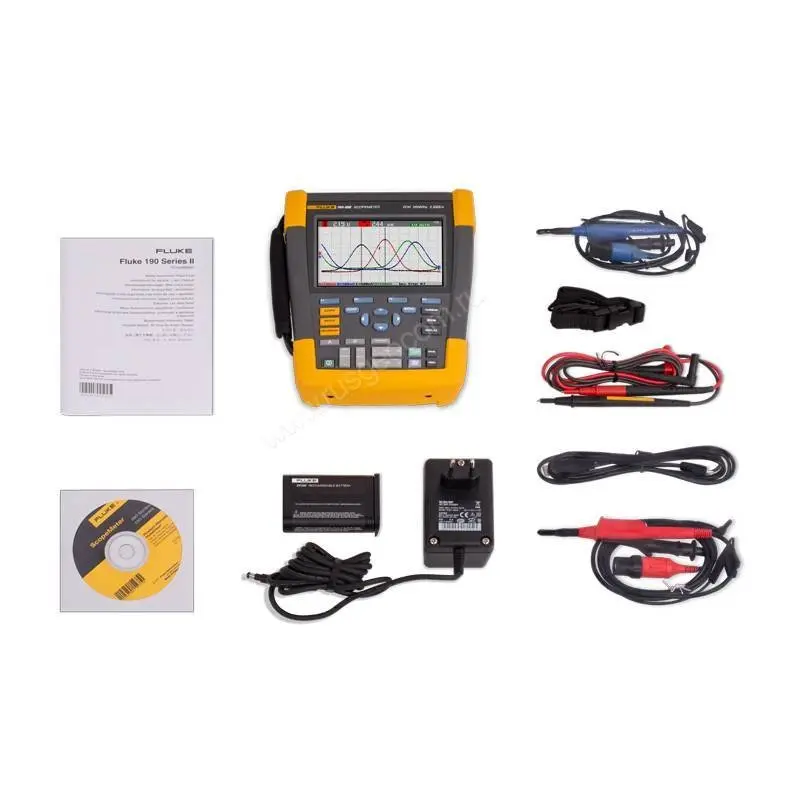

В комплект к осциллографу Fluke входят набор датчиков напряжения, щупы и измерительные провода – для подключения к линиям до 1000 В. Благодаря ПО FlukeView вы можете расширить настройки скопметра, документировать и обрабатывать данные. Прочный кейс у моделей с индексом "S" обеспечивает сохранность прибора и комплектующих при транспортировании и хранении.

Купить осциллограф Fluke 190-202 S, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
