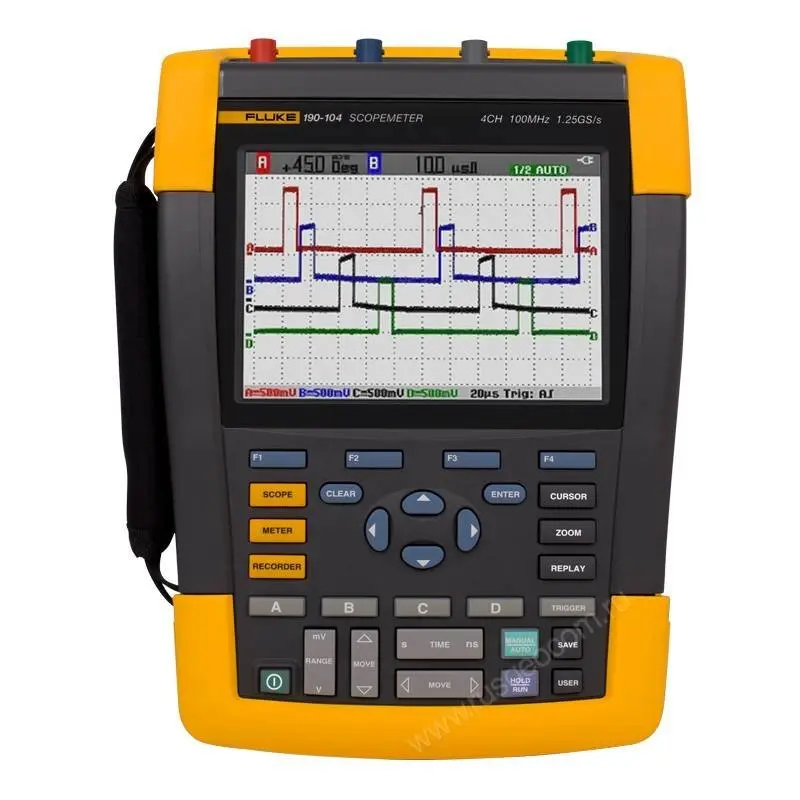

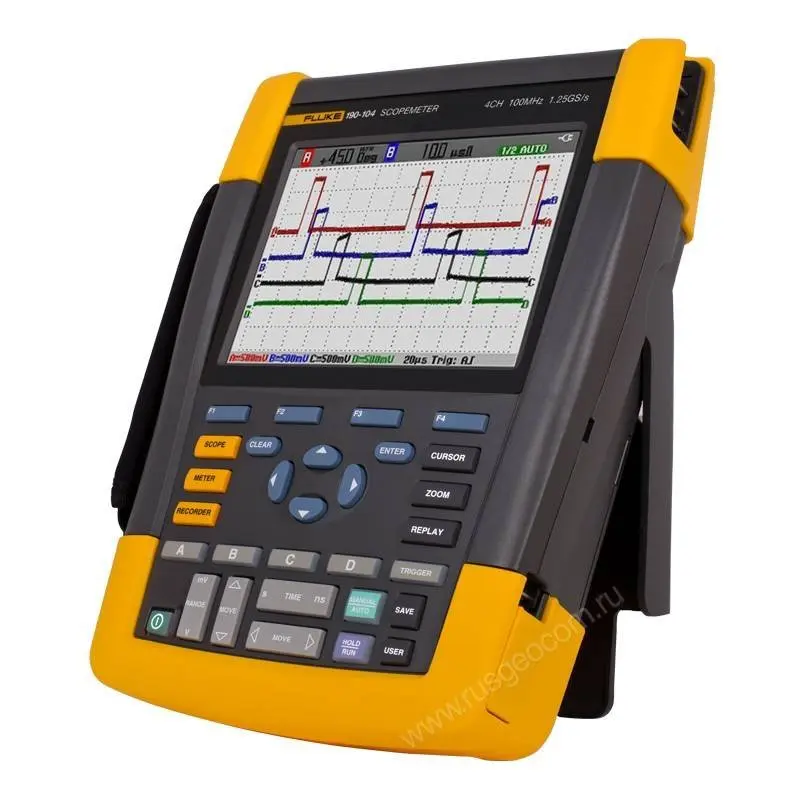

Осциллограф Fluke 190-104/S

Наличие по запросу

Цена по запросу

Оформить заказ

Максимальное разрешение с датчиком 10:1 или 100:1:

Токоизмерительные клещи:

Количество экранов:

Независимые "плавающие" изолированные входы: До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей

Входы и цифровые преобразователи:

Показание на полной шкале:

Датчик напряжения на валу:

Диапазон временной шкалы: 5 нс — 2 мин/дел

Источник синхронизации: Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2

Основное достигнутое время:

Чувствительность на входах:

Погрешность 4 с - 10 мкс/дел.:

Максимальное разрешение с датчиком 10:1 или 100:1 (напряжение относительно земли):

Частотный диапазон: 100 МГц

Чувствительность входов: 2 мВ — 100 В/дел

Показания:

Типы запуска:

от 60 Гц до 20 кГц:

: 6 месяцев на прибор, 6 месяцев на аксессуары

Максимальное напряжение с датчиком 10:1 или 100:1 (напряжение относительно земли):

Регистрация выбросов: 8 нс

Регистрация помех:

Рабочая температура: от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора)

от 20 кГц до 1 МГц:

до 60 Гц:

Рабочая высота: До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В

Электрическая безопасность:

Курсор: 7

Измерения осцилоскопом:

Температура хранения: от –20 до 60 °C

от 1 МГц до 25 МГц:

: 100 МГц: 4 канала

Максимальное напряжение между любой клеммой и землей:

Автоматические: 30

Режим гармоник:

Пост. ток до 60 Гц:

Максимальное входное напряжение через VPS410-II или VPS421:

Входы: 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ

Режим ScopeRecord: 30 000 точек

Максимальная рекордная длина:

Размер: 270 x 190 x 70 мм

Принцип:

Вход BNC:

Режим осциллографа: 10 000 точек на входной канал

Конфигурация питания:

Максимальное пиковое значение, минимальное пиковое значение:

Максимальное плавающее напряжение, испытательный инструмент или испытательный инструмент с датчиком напряжения VPS410-II / VPS421:

Voltage measurement:

Межпиковое значение:

Рабочее напряжение между наконечником пробника и опорным проводом пробника:

Послесвечение: Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы

Размер частиц сплава:

Максимальное напряжение для гарантированной безопасности работы:

Коэффициенты усиления:

Диапазон осциллографа:

Токоизмерительные клещи или чувствительность шунта:

Сравнение осциллограмм: Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия

Гармоники:

Типы измерений:

Двухканальный True-RMS-метер:

Анализируемая осциллограмма:

Диапазоны спектра:

Электробезопасность: 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)

TrendPlot - регистрация:

Диапазон частоты гармоник:

Событий в секунду:

Курсоры:

RS232/USB-интерфейс:

Передача на ПК:

: Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл

Максимальная частота выборки реального времени:

Максимальное напряжение с датчиком 10:1 или 100:1:

: 2,2 кг

Датчик напряжени:

Назначение:

Скорость выборки реального времени: 1,25 Гвыб/с

Эквивалентная дискретизация:

Измерения осциллограмм
Частотный диапазон	100 МГц
Количество каналов	100 МГц: 4 канала
Скорость выборки реального времени	1,25 Гвыб/с
Входы	4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
Независимые "плавающие" изолированные входы	До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
Диапазон временной шкалы	5 нс — 2 мин/дел
Чувствительность входов	2 мВ — 100 В/дел
Режимы синхронизации	Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
Источник синхронизации	Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
Регистрация выбросов	8 нс
Курсор	7
Автоматические	30
Максимальная длина записи
Режим ScopeRecord	30 000 точек
Режим осциллографа	10 000 точек на входной канал
Послесвечение	Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
Сравнение осциллограмм	Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
Условия хранения и эксплуатации
Рабочая температура	от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора)
Температура хранения	от –20 до 60 °C
Рабочая высота	До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
Характеристики безопасности
Электробезопасность	1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
Механические и другие характеристики
Размер	270 x 190 x 70 мм
Масса	2,2 кг
Гарантия	6 месяцев на прибор, 6 месяцев на аксессуары

Описание

Осциллограф Fluke 190-104 S оснащен 4 каналами, поэтому может использоваться для проверки трехфазных агрегатов и сетей, например, при исследовании влияния нагрузок, а также в ходе наладки сложных систем, обеспечивая одновременное отслеживание нескольких сигналов, для выявления их взаимного влияния.

Преимущества

Благодаря высокой точности и защищенности прибор одинаково эффективен как при тестировании управляющей микроэлектроники, компьютерного оборудования и другой низковольтной аппаратуры, так и при анализе работы питающих трехфазных сетей, диагностике частотно-регулируемых приводов и прочих силовых устройств.
В качестве внутреннего источника питания используется свинцовая перезаряжаемая батарея BP 291, которая позволяет выполнять работы в течение 7 часов.

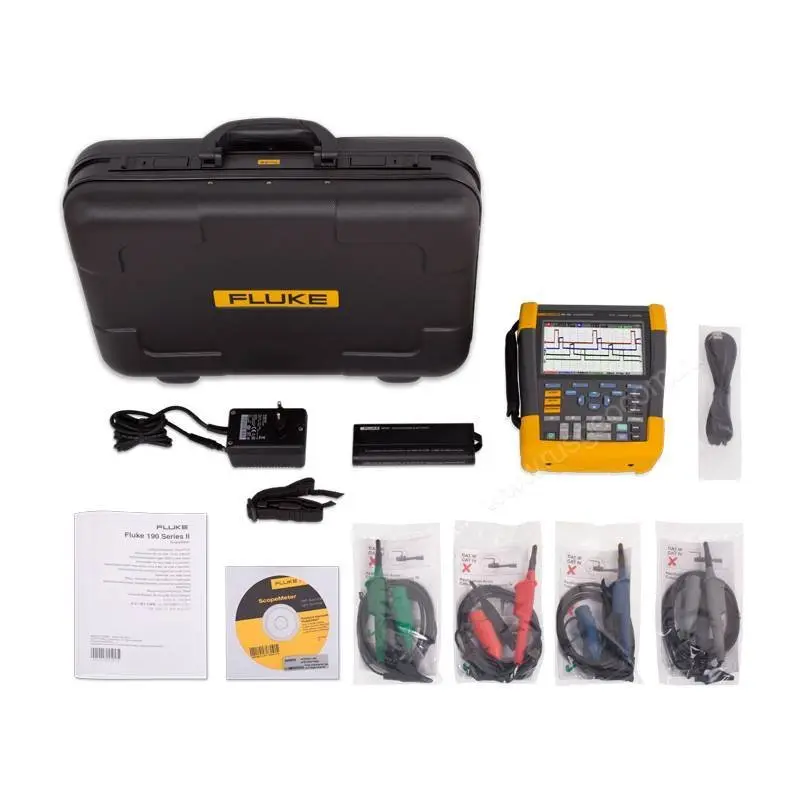

Модификация "S" укомплектована жестким кейсом-футляром, в котором можно разместить прибор и аксессуары.

Особенности

Используя Fluke 190-104 S, вы можете не только визуально контролировать форму сигнала по четырем входам, но и обрабатывать и анализировать получаемые данные с помощью встроенных средств, выполнять автоматические и курсорные измерения, и т.д. Четкая дифференциация сигналов по каждому из каналов обеспечивается за счет использования для их отображения разных цветов. Синхронизация может выполняться в автоматическом или ручном режиме – по видеосигналу, фронту или ширине импульса. Функция Connect-and-View существенно упрощает работу с заведомо неизвестными сигналами, позволяя обойтись без специальных "тонких" настроек скопметра.

Встроенная память позволяет сохранять осциллограммы сигналов большой продолжительности с помощью функции Scope Record. Запись данных может производиться как во встроенную память, так и непосредственно на внешний носитель, подключенный к USB-порту. При работе в режиме осциллографа последние полученные 100 экранов сохраняются в памяти автоматически и могут быть выведены на дисплей с помощью функции Replay.

Fluke 190-104 S соответствует наивысшей категории электробезопасности – CAT III 1000, CAT IV 600 В. Прибор обладает регулируемой чувствительностью, благодаря чему его можно подсоединять непосредственно к вводам низковольтных силовых систем через пробники 1:10 при тестировании энергетического оборудования, не опасаясь повреждения измерительных контуров. Все каналы осциллографа Fluke независимы между собой и изолированы от общей шины, что исключает возникновение взаимных наводок, влияющих точность.

Благодаря ПО FlukeView вы можете выполнять дистанционную настройку осциллографа, сохранять экраны и осциллограммы с собственными аннотациями непосредственно в память ПК, обрабатывать их программными средствами, конвертировать и экспортировать для использования в среде других программ.
