Анализатор работы электродвигателей Fluke MDA-550

Наличие по запросу

Цена по запросу

Оформить заказ

Погрешность: Как погрешность осциллографа

Межпиковое значение:

Рабочее напряжение между наконечником пробника и опорным проводом пробника:

Размер частиц сплава:

Коэффициенты усиления:

Гармоники:

Диапазоны спектра:

Событий в секунду:

Режимы: Максимальное пиковое значение, минимальное пиковое значение или межпиковое значение/td>

Передача на ПК:

Максимальное напряжение с датчиком 10:1 или 100:1:

Датчик напряжени:

Назначение:

Максимальное разрешение с датчиком 10:1 или 100:1:

Токоизмерительные клещи:

Количество экранов:

Показание на полной шкале:

Датчик напряжения на валу:

Погрешность 4 с - 10 мкс/дел.:

: Такие же, как для напряжения перем. тока, перем. + пост. тока или пикового значения

Максимальное разрешение с датчиком 10:1 или 100:1 (напряжение относительно земли):

Показания:

от 60 Гц до 20 кГц:

Максимальное напряжение с датчиком 10:1 или 100:1 (напряжение относительно земли):

от 20 кГц до 1 МГц:

до 60 Гц:

от 1 МГц до 25 МГц:

Максимальное напряжение между любой клеммой и землей:

Пост. ток до 60 Гц:

Максимальное входное напряжение через VPS410-II или VPS421:

Принцип:

Вход BNC:

Максимальное пиковое значение, минимальное пиковое значение:

Максимальное плавающее напряжение, испытательный инструмент или испытательный инструмент с датчиком напряжения VPS410-II / VPS421:

Напряжение постоянного тока (В пост. тока)
Размер частиц сплава	тип 3/тип 4
Максимальное напряжение с датчиком 10:1 или 100:1	1000 В
Максимальное разрешение с датчиком 10:1 или 100:1	1 мВ
Показание на полной шкале	999 отсчетов
Погрешность 4 с - 10 мкс/дел.	±(3 % + 6 отсчетов)
Напряжение переменного тока (В перем. тока)
Максимальное напряжение с датчиком 10:1 или 100:1	1000 В
Максимальное разрешение с датчиком 10:1 или 100:1	1 мВ
Показание на полной шкале	999 отсчетов
50 Гц	±(3 % + 10 отсчетов) - 0,6 %
60 Гц	±(3 % + 10 отсчетов) - 0,4 %
от 60 Гц до 20 кГц	±(4 % + 15 отсчетов)
от 20 кГц до 1 МГц	±(6 % + 20 отсчетов)
от 1 МГц до 25 МГц	±(10 % + 20 отсчетов)
Истинные среднеквадратичные значения напряжения (В перем. тока + В пост. тока)
Максимальное напряжение с датчиком 10:1 или 100:1	1000 В
Максимальное разрешение с датчиком 10:1 или 100:1	1 мВ
Показание на полной шкале	1100 отсчетов
Пост. ток до 60 Гц	±(3 % + 10 отсчетов)
от 60 Гц до 20 кГц	±(4 % + 15 отсчетов)
от 20 кГц до 1 МГц	±(6 % + 20 отсчетов)
от 1 МГц до 25 МГц	±(10 % + 20 отсчетов)
Напряжение ШИМ (V шим)
Назначение	Измерение сигналов с широтно-импульсной модуляцией, например на выходе инвертора электродвигателя
Принцип	Показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты
Погрешность	Как при измерении напряжения перем. + пост. тока для синусоидальных сигналов
Пиковое напряжение (V пиковое)
Режимы	Максимальное пиковое значение, минимальное пиковое значение или межпиковое значение/td>
Максимальное напряжение с датчиком 10:1 или 100:1	1000 В
Максимальное разрешение с датчиком 10:1 или 100:1	10 мВ
Погрешность
Максимальное пиковое значение, минимальное пиковое значение	±0,2 деления
Межпиковое значение	±0,4 деления
Показание на полной шкале	800 отсчетов
Общая характеристика
Ток (AMP) с использованием токоизмерительных клещей
Диапазоны	Такие же, как для напряжения перем. тока, перем. + пост. тока или пикового значения
Коэффициенты усиления	0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A
Погрешность	Такая же, как для напряжения перем. тока, перем. + пост. тока или пикового значения (добавить погрешность токоизмерительных клещей)
Частота (Гц)
Диапазон	От 1,000 Гц до 500 МГц
Показание на полной шкале	999 отсчетов
Погрешность	±(0,5 % + 2 отсчетов)
Соотношение напряжение/частота (В/Гц)
Назначение	Для отображения измеренного значения V ШИМ (см. V ШИМ), деленного на значение основной частоты на приводах с регулируемой частотой вращения двигателей переменного тока
Погрешность	% V среднеквадр. + % Гц
Дисбаланс напряжения на входе привода
Назначение	Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 истинных среднеквадратичных значений напряжения
Погрешность	Ориентировочный процент на основе значений напряжения перем. + пост. тока
Асимметрия напряжения на выходе привода и входе двигателя
Назначение	Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений напряжения ШИМ
Погрешность	Ориентировочное значение в процентах на основе значений напряжения ШИМ
Асимметрия тока на входе привода
Назначение	Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока
Погрешность	Ориентировочный процент на основе значений силы перем. + пост. тока
Асимметрия напряжения на выходе привода и входе электродвигателя
Назначение	Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока
Погрешность	Ориентировочный процент на основе значений переменного тока
Время нарастания и спада
Показания	Разница напряжения (dV), разница во времени (dt), разница напряжения/времени (dV/dt), выброс
Погрешность	Как погрешность осциллографа
Гармоники и спектр
Гармоники	Пост. ток до 51-й
Диапазоны спектра	1–9 кГц, 9–150 кГц (фильтр 20 МГц вкл.), до 500 МГц (модуляция напряжения)
Напряжение на концах вала
Событий в секунду	Ориентировочное процентное значение на основе измерений времени нарастания и спада (импульсные разряды)
Регистрация данных отчета
Количество экранов	50 типовых экранов могут быть сохранены в отчетах (зависит от коэффициента сжатия)
Передача на ПК	с помощью USB-накопителя 2 ГБ или кабеля мини-USB - USB и FlukeView™ 2 для измерительного прибора ScopeMeter™
Настройки датчика
Датчик напряжени	1:1, 10:1, 100:1, 1000:1, 20:1, 200:1
Токоизмерительные клещи	0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A
Датчик напряжения на валу	1:1, 10:1, 100:1

Описание

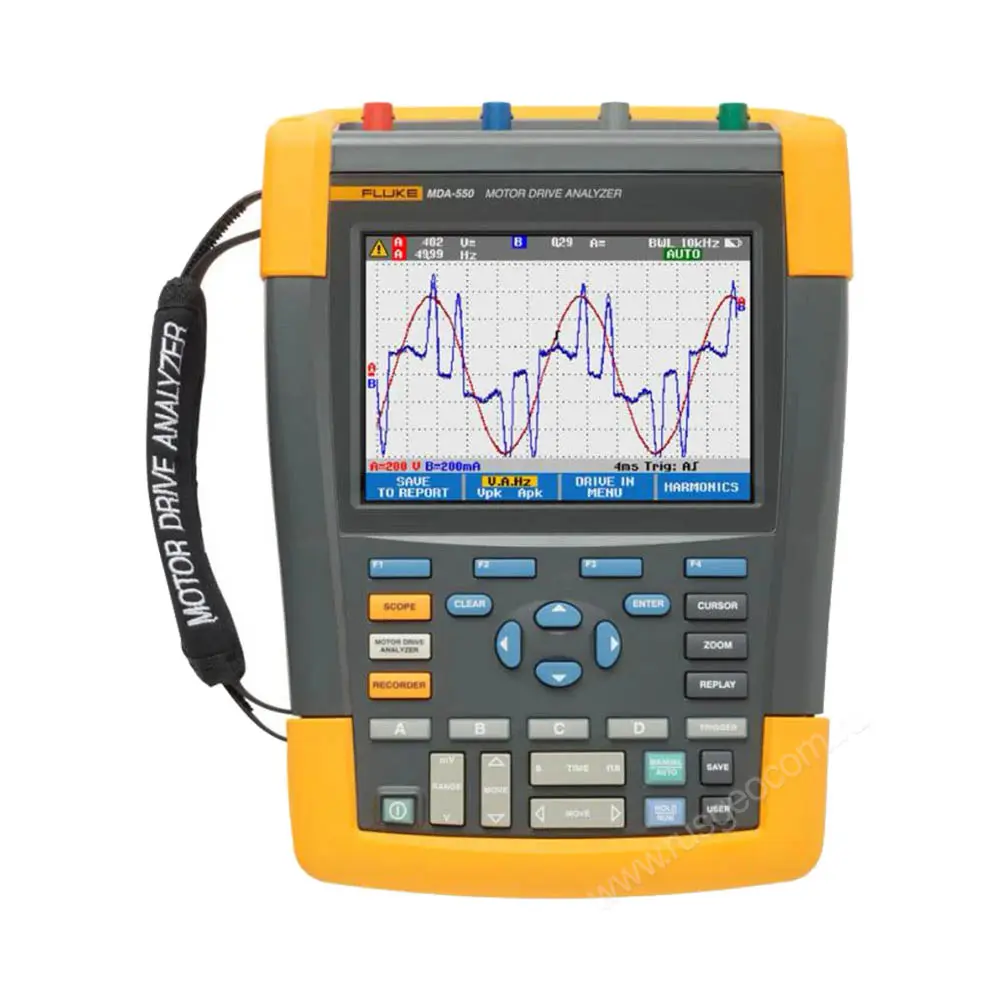

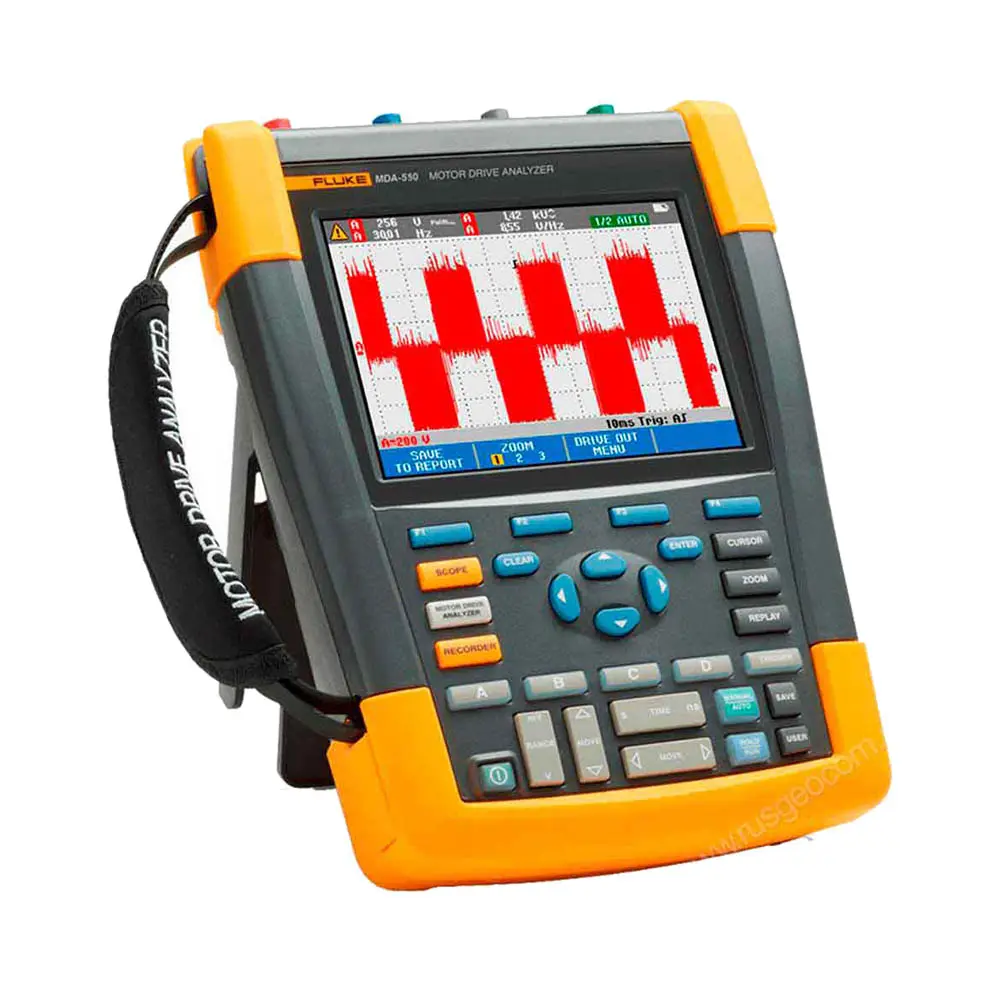

Анализатор работы электроприводов Fluke MDA-550-III - удобный портативный прибор для измерения параметров работы, проведения диагностики и устранения неисправностей электродвигателей инверторного типа. Устройство экономит время специалиста и упрощает настройку сложных измерительных схем за счет автоматизации тестирования.

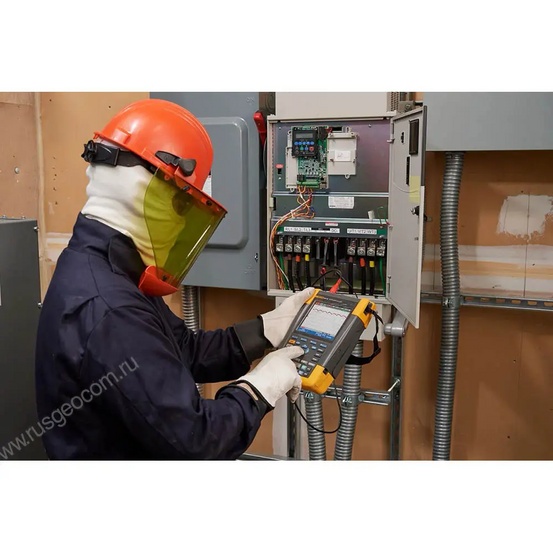

Портативная модель поможет установить соединения и позволит оперативно проверить все элементы привода, от входа до электродвигателя, получить необходимые данные и составить отчет в полевых условиях.

Функционал Fluke MDA-550-III

Проверка параметров тока на входе с анализом гармонических искажений по форме сигнала или на отдельном экране спектра гармоник. Доступны расширенные измерения гармоник в трех диапазонах для выявления их загрязнения.
Исследование асимметрии напряжения для понимания состояния фаз. Также можно узнать асимметрию тока, чтобы исключить неисправности выпрямителя привода.
Тестирование пульсаций в шине постоянного тока позволяет выявить проблемы с конденсаторами. Функция записи дает пользователю компактного цифрового осциллографа возможность проверить оборудование под нагрузкой и в динамике.
Измерения выходной мощности привода для предотвращения перегрева или снижения крутящего момента в зависимости от параметров напряжения.
Работа с ШИМ-сигналами необходима для поиска проблем с заземлением или электронным переключением.

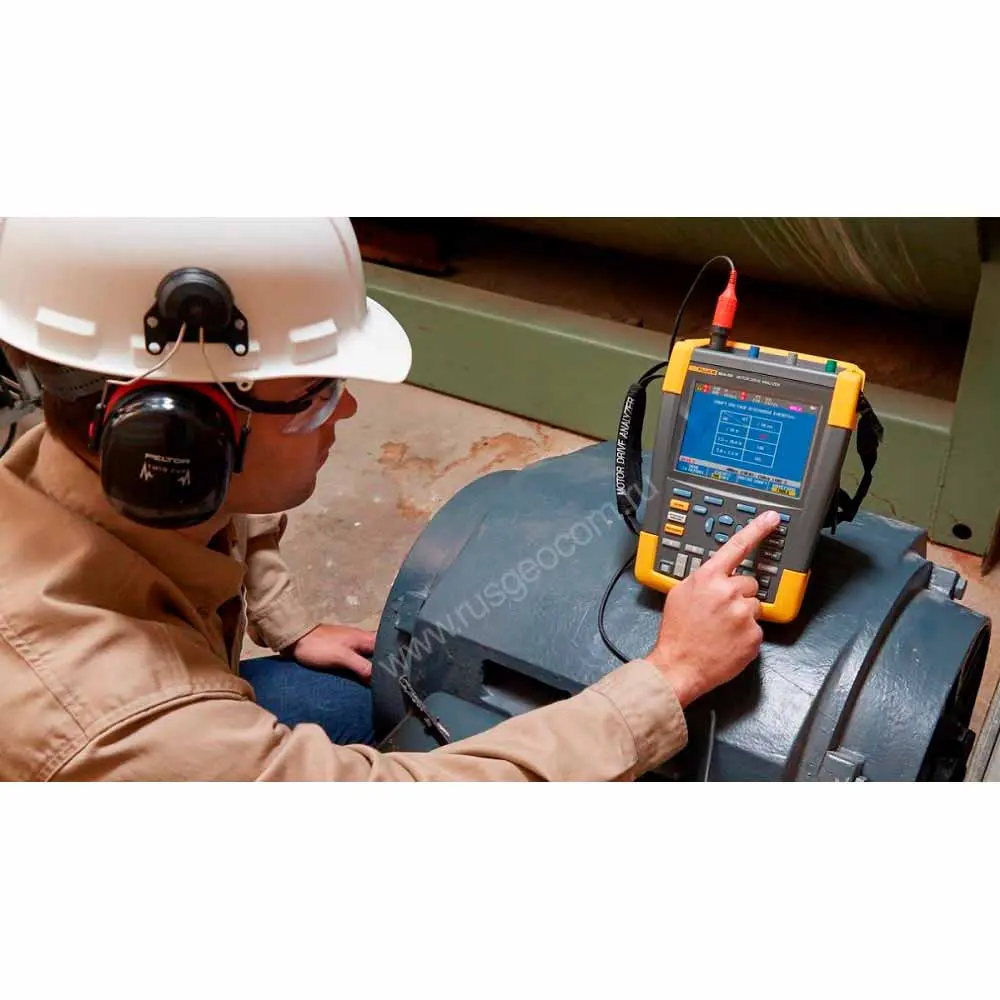

Функции замеров на входе и концах вала электродвигателя. Прибор поставляется со специальным аксессуаром для проверки напряжения и выявления разрядов на валу ротора

Удобство работы

Анализатор работы электроприводов Fluke MDA-550-III отличается не только широкими измерительными возможностями, но и функционалом, который помогает работать быстрее и эффективнее. Для всех вариантов тестов предусмотрены подробные и наглядные пояснения с отрисовкой схем подключения на дисплее, что дает возможность успешно работать даже неопытным сотрудникам и повышает гибкость обслуживающей бригады на предприятии. Эта функция удачно дополнена режимом создания пользовательских профилей проведения измерений и встроенным инструментарием для составления отчетности прямо на объекте.

Купить анализатор работы электродвигателей Fluke MDA-550-III, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
