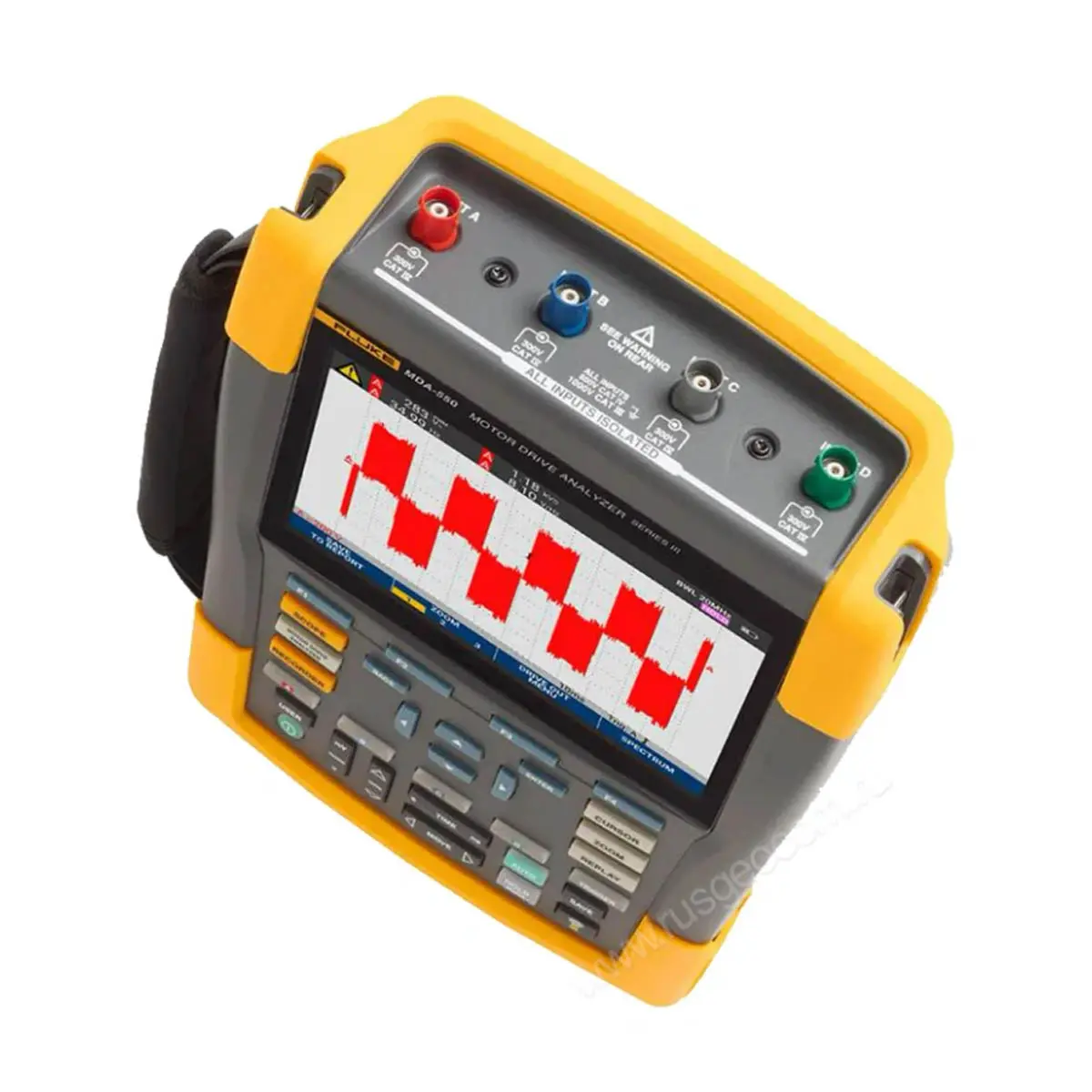

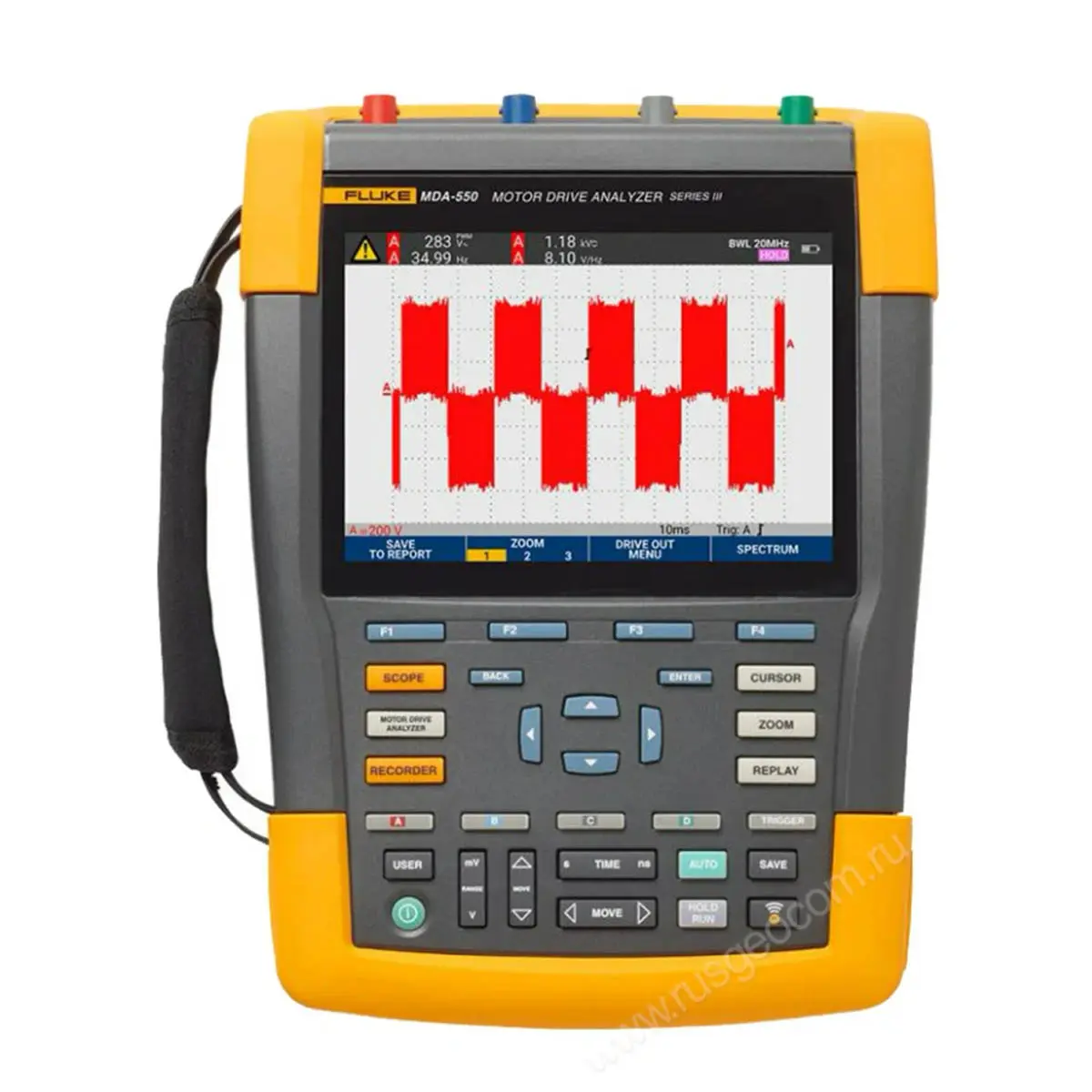

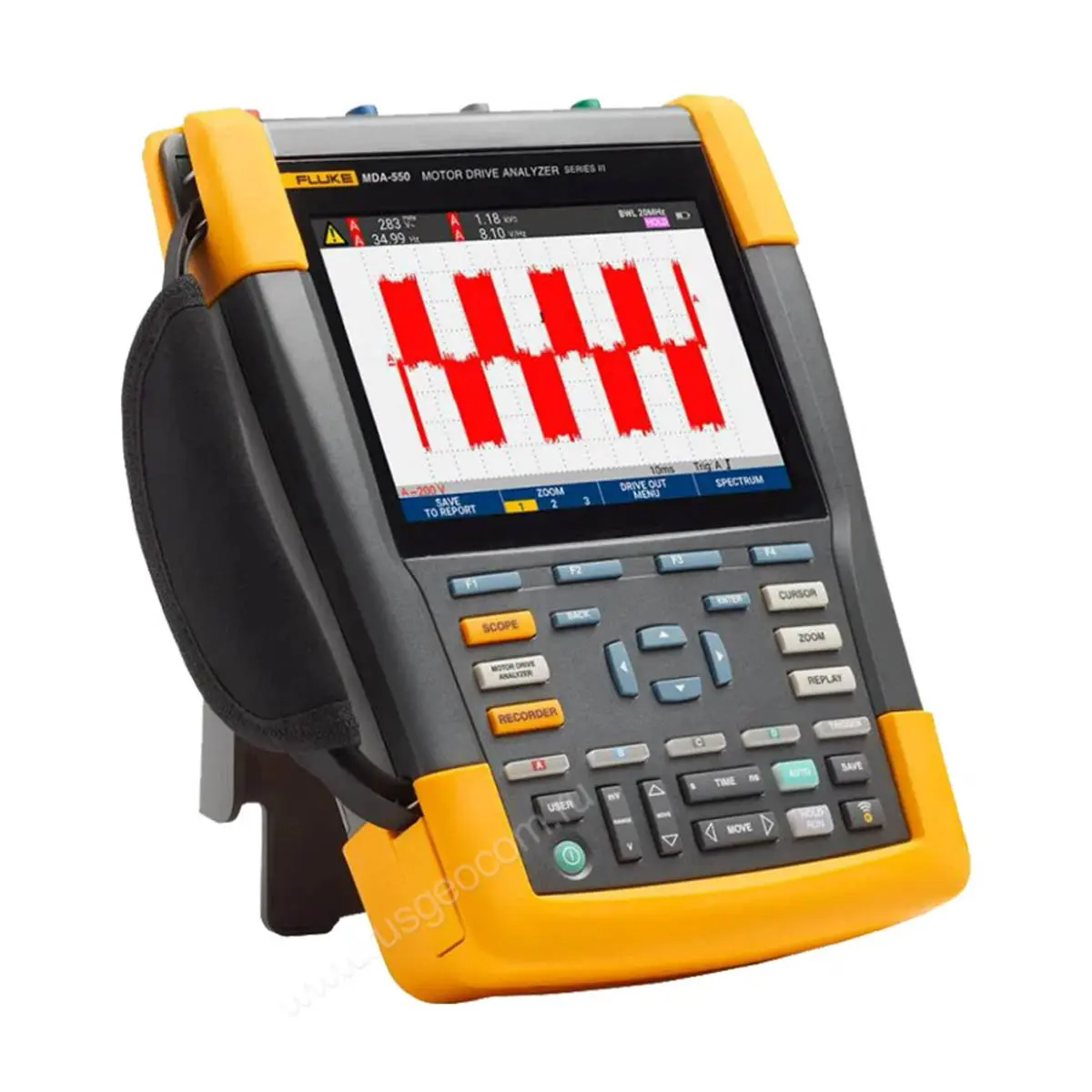

Анализатор качества энергии Fluke MDA-550-III

Анализаторы работы электродвигателей Fluke MDA 550 экономят время и устраняют необходимость настройки сложных измерений, упрощая процесс поиска и устранения неисправностей для частотно-регулируемых приводов. Просто выберите проверку, и пошаговые измерения покажут, где можно установить соединения напряжения и тока, а предварительно заданные профили измерений обеспечат захват всех данных, необходимых для каждой критически важной секции электродвигателя — от входа до выхода, шины постоянного тока и самого двигателя. Серия MDA-500 обеспечивает возможность выполнения от базовых до расширенных измерений, а благодаря встроенному генератору отчетов вы можете быстро и легко создавать отчеты по результатам "As-found" (Измерено)/"As-Left" (Оставлено).

MDA-550 — это идеальные портативные измерительные приборы для анализа работы электроприводов, которые позволяют безопасно находить и устранять типичные проблемы в системах приводов инверторных двигателей.

• Измеряйте ключевые параметры электроприводов, включая напряжение, силу тока, напряжение на шине постоянного тока и пульсации переменного тока, асимметрию и гармоники напряжения и тока (MDA-550), модуляции напряжения, а также разряды напряжения на концах вала электродвигателя (MDA-550).
• Выполняйте расширенные измерения с коэффициентом гармоник, чтобы определить влияние гармоник низкого и высокого порядка на вашу систему электропитания.
• Выполняйте пошаговые измерения на входе электродвигателя, шине постоянного тока, выходе привода, на входе двигателя и валу (MDA-550) с графическими пошаговыми схемами подключения для измерения напряжения и силы тока.
• Используйте упрощенную настройку измерений с предварительно заданными профилями измерений для автоматического запуска сбора данных на основе выбранной процедуры проверки.
• Быстро и легко создавайте отчеты, которые идеально подходят для документирования поиска и устранения неисправностей, а также для совместной работы с другими сотрудниками.
• Измеряйте дополнительные электрические параметры с помощью осциллографа 500 МГц, измерителя и функции записи для полного диапазона электрических и электронных измерений в промышленных системах.

Вход привода

Измеряйте входное напряжение и силу тока, чтобы быстро определить, находятся ли значения в допустимых пределах, сравнивая номинальное напряжение с фактическим напряжением питания на частотно-регулируемых приводах (ЧРП), также известных как приводы с регулируемой частотой вращения (ПРЧВ) или электроприводы с регулируемой скоростью (ЭРС). Затем проверьте входной ток, чтобы определить, находится ли он в пределах максимального значения, и имеют ли проводники подходящий размер. Кроме того, можно проверить, находится ли гармоническое искажение в пределах допустимого уровня путем визуальной проверки формы сигнала или путем просмотра экрана спектра гармоник (MDA-550), который показывает общее гармоническое искажение и отдельные гармоники.

Асимметрия напряжения и тока

Проверьте асимметрию напряжения на входных клеммах частотно-регулируемого привода, чтобы убедиться в том, что дисбаланс фаз не слишком высокий (> 6-8%), и что чередование фаз является правильным. Также можно проверить асимметрию тока, поскольку чрезмерная асимметрия может указывать на проблемы с выпрямителем привода.

Расширенные измерения гармоник

Чрезмерные гармоники представляют угрозу не только для вращающихся машин, но и для другого оборудования, подключенного к системе электропитания. MDA-550 обеспечивает возможность обнаружения гармоник электродвигателя, но также может выявить возможное воздействие на переключающие элементы преобразователя. MDA-550 имеет три диапазона гармоник, с 1-й по 51-ю гармонику, 1–9 кГц и 9–150 кГц, что обеспечивает возможность обнаружения проблем загрязнения гармоник.

Шина постоянного тока

Преобразование переменного тока в постоянный ток в приводе электродвигателя очень важно, так как правильное напряжение и надлежащее сглаживание с низким уровнем пульсаций требуются для обеспечения максимальной производительности привода. Высокое пульсирующее напряжение может быть признаком неисправности конденсаторов или некорректного определения размеров подключенного электродвигателя. Функцию записи серии MDA-500 можно использовать для динамической проверки производительности шины постоянного тока в рабочем режиме с нагрузкой.

Выход привода

Проверьте выходную мощность инверторного привода, уделяя внимание отношению напряжения к частоте (Н/Ч) и модуляции напряжения. При высоком соотношении напряжения/частоты электродвигатель может перегреться. При низким соотношении Н/Ч подключенный электродвигатель может не обеспечивать крутящий момент под нагрузкой, необходимый для эффективного выполнения заданного процесса.

Модуляция напряжения

Измерения сигнала с широтно-импульсной модуляцией используются для проверки высоких пиков напряжения, которые могут повредить изоляцию обмотки электродвигателя. Время или скорость нарастания импульсов указывается в виде значений dV/dt (скорость изменения напряжения со временем), которые необходимо сравнить с указанной изоляцией электродвигателя. Измеренные параметры также можно использовать для измерения частоты переключения, чтобы определить наличие потенциальных проблем с электронным переключением или с заземлением, где сигнал плавает вверх и вниз.

Вход электродвигателя

Важно убедиться, что напряжение подается на входные клеммы электродвигателя, а выбор кабелей, ведущих от привода к двигателю, имеет решающее значение. Неправильный выбор кабелей может привести к повреждению привода и электродвигателя из-за чрезмерного отраженного пикового напряжения. Важно убедиться, что ток на клеммах находится в пределах характеристик электродвигателя, так как превышение тока может привести к перегреванию электродвигателя, снижая срок службы изоляции статора, что может привести к преждевременному отказу электродвигателя.

Напряжение на концах вала электродвигателя

Импульсы напряжения от частотно-регулируемого привода могут замыкаться от статора электродвигателя к ротору, что приводит к появлению напряжения на валу ротора. Когда напряжение на валу ротора превышает изоляционную способность смазки подшипника, может произойти искровой разряд (искрение), что приведет к образованию питтинговой коррозии и канавок на обойме подшипника электродвигателя, из-за чего электродвигатель может преждевременно выйти из строя. Анализаторы серии MDA-550 поставляются с наконечниками щупа из углеродного волокна, которые легко обнаруживают наличие разрушительных искровых разрядов, в то время как амплитуда импульса и счетчики событий позволяют принять меры до возникновения неисправности. Дополнение в виде данного аксессуара и возможности MDA-550 позволяет обнаруживать потенциальные повреждения без дорогостоящих стационарных решений.

Измерения с пошаговыми инструкциями гарантируют, что необходимые данные всегда будут у вас под рукой

Серия MDA-500 предназначена для быстрой и простой проверки и устранения типичных проблем в трехфазных и однофазных системах приводов инверторных двигателей. Информация на экране и пошаговые инструкции по настройке позволяют легко настроить анализатор и получить результаты измерений на приводе, необходимые для быстрого принятия оптимальных решений по техническому обслуживанию. От входа питания до установленного электродвигателя — MDA-500 обеспечивает возможность измерения для самого быстрого поиска и устранения неисправностей электродвигателя.
