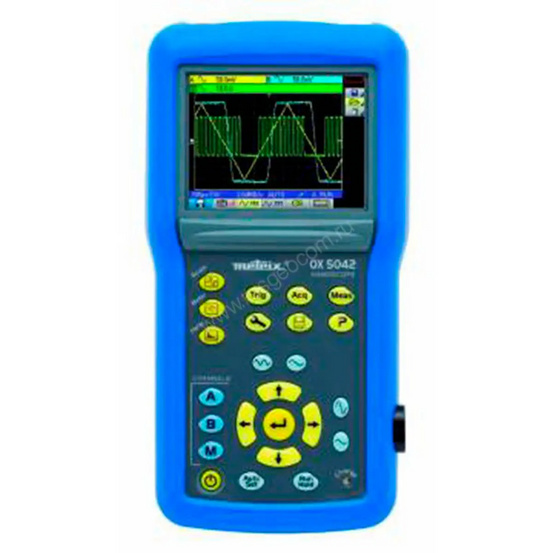

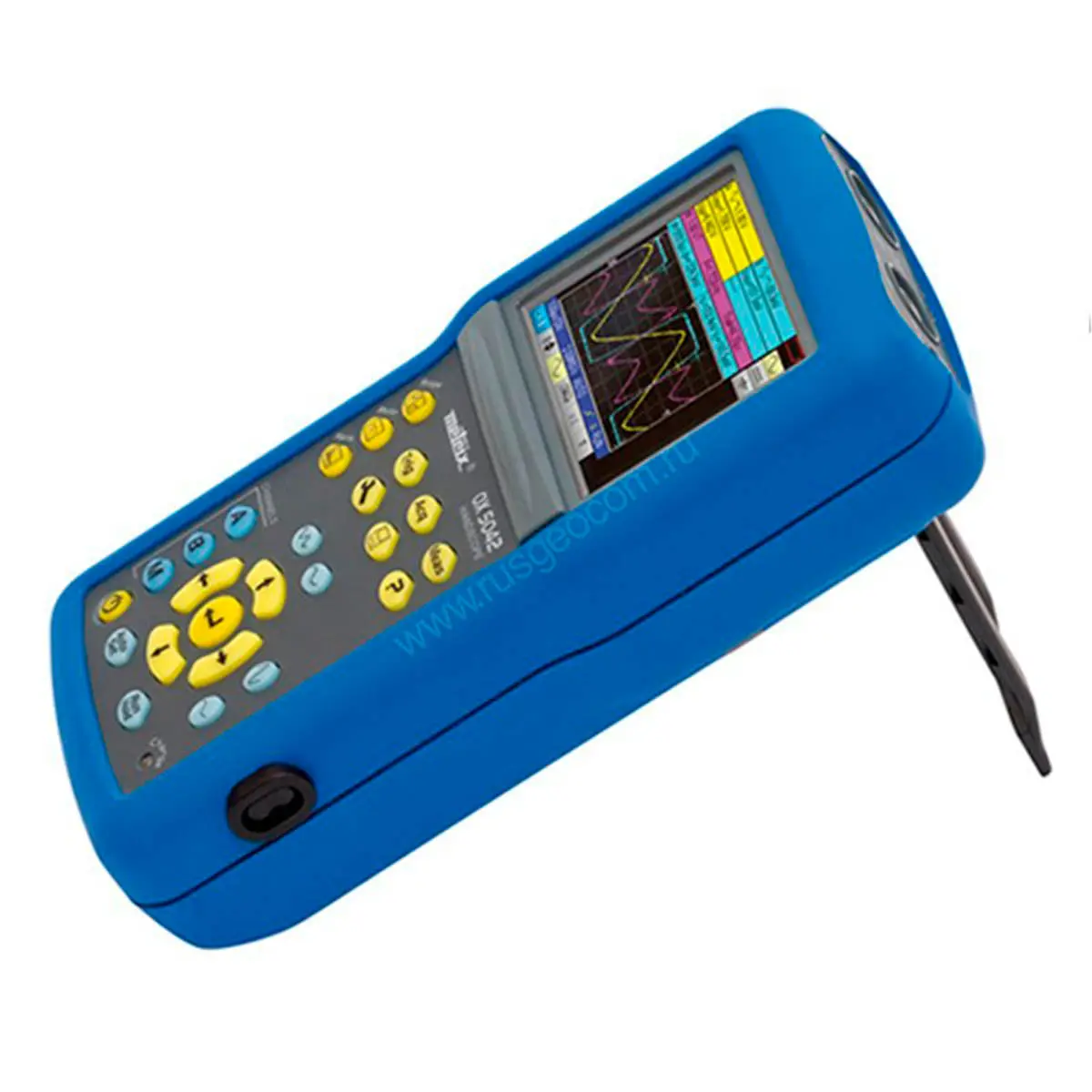

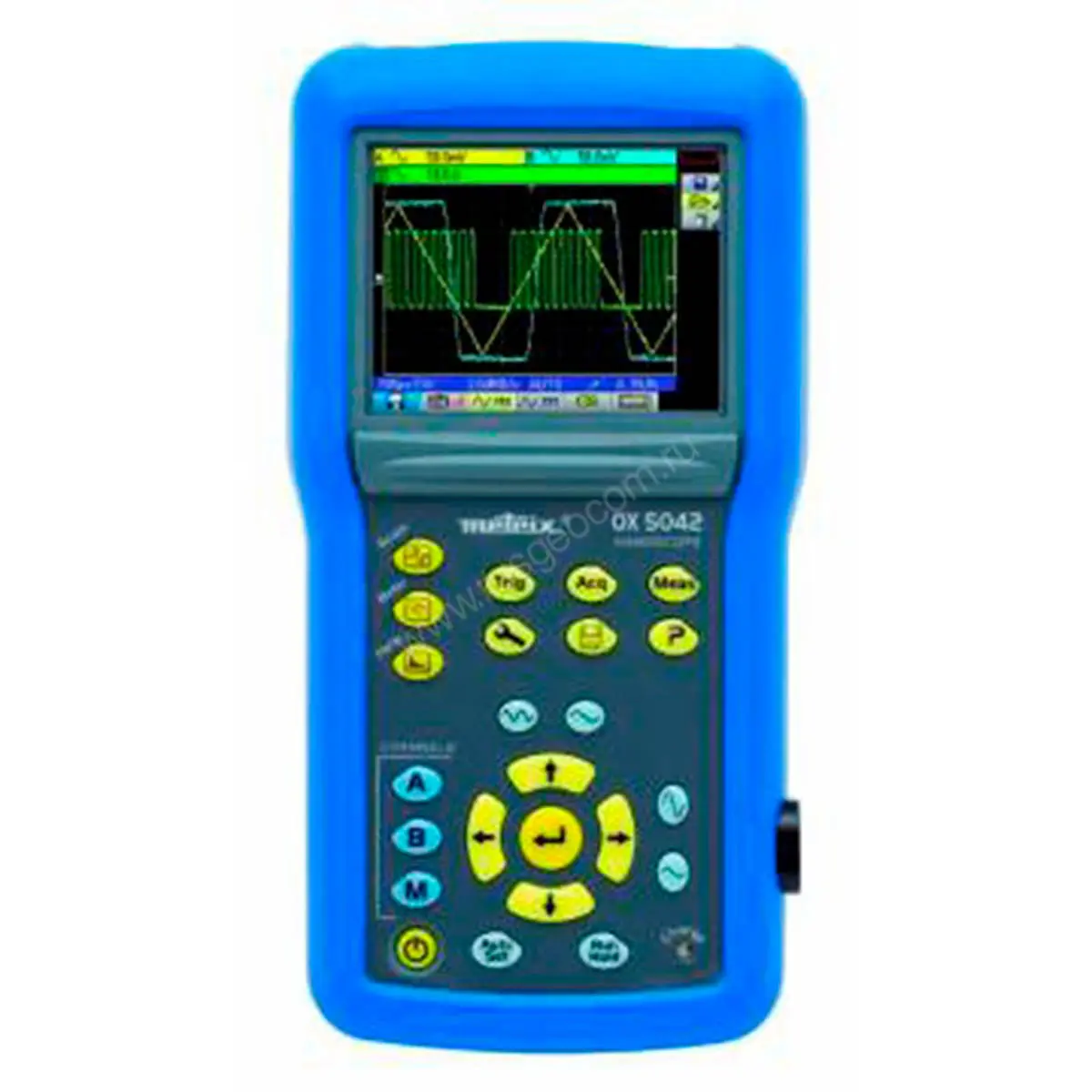

| ИНТЕРФЕЙС ЧЕЛОВЕК-МАШИНА |
|---|
| Тип дисплея осциллографа | 3,5” цветной TFT ЖК-экран – разрешающая способность 320x240 – светодиодная подсветка экрана |
|---|
| Режим просмотра | 2 500 действительных точек захвата на экране |
|---|
| Количество осциллограмм на экране | 2 обновляемых + 2 образцовых + след памяти или математическое вычисление |
|---|
| Команды панели управления | Прямая регулировка с передней панели, экранное меню при помощи браузера (основные и дополнительные без “скрытых меню”) |
|---|
| Встроенная интерактивная функция HELP | 11языков: французский, англ., нем., испанский, итальянский, шведский, румынский, русский, финский, польский, датский |
|---|
| РЕЖИМ ОСЦИЛЛОГРАФА |
|---|
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
|---|
| Полоса пропускания | 40 MГц |
|---|
| Ограничитель полосы частот | 1,5 MГц, 5 кГц |
|---|
| Количество каналов | 2 полностью изолированных канала |
|---|
| Входной импеданс | 1 MОм ± 0,5%, приблизит. 17 пФ |
|---|
| Максимальное входное напряжение | 600 В CAT III – Снижение минус 20 дБ на декаду от 100 kГц |
|---|
| Чувствительность по вертикали | от 5 мВ до 200 В /дел. |
|---|
| КАНАЛ ГОРИЗОНТАЛЬНОЙ РАЗВЕРТКИ |
|---|
| Скорость развертки (чувствительность по горизонтали) | от 25 нс/деление до 200 с /деление – Roll режим от 100 мс/деление до 200 с/деление |
|---|
| Горизонтальное масштабирование (zoom) | коэффициент масштабирования: x 1, x 2, x 5 |
|---|
| ТРИГГЕР |
|---|
| Режимы | Автоматический, обычный, одиночный и triggered Ro |
|---|
| Виды | по краю, ширина импульса (20 нс – 20с) |
|---|
| Связь | AC или DC (в зависимости от связи на канале триггера) - ВЧ, НЧ или подавление шумов |
|---|
| Чувствительность | меньше или ровно 1,2 делений пик-пик до 40 MГц |
|---|
| ЦИФРОВАЯ ПАМЯТЬ |
|---|
| Максимальная скорость выборки | 2 Гвыб./с в ETS режиме (режим повторяющихся сигналов)– 50 Mвыб./с на каждый канал для одиночных сигналов |
|---|
| Вертикальное разрешение | 9 бит |
|---|
| Объем памяти | 2500 точек на канал |
|---|
| Пользовательская (оперативная) память | 2 Мб для хранения файлов: след (TRC)., Текст (TXT)., Конфигурации (CFG.), Графических файлов (BMP) |
|---|
| GLITCH режим (аппаратный сбой) | длительность > 20 ns – 1 250 Min/Max пар |
|---|
| Режимы дисплея | режим Envelope (огибающая), Averaging (режим усреднения, коэфф. от 2 до 64) и XY (векторный) |
|---|
| ДРУГИЕ ФУНКЦИИ |
|---|
| Математические функции | инверсия каналов, сложение, вычитание, умножение и деление (регулируемое масштабирование) |
|---|
| Курсорные измерения | 2 курсора: V, T, dV, dt одновременно –Разрешающая способность 12 бит, 4 –разрядный индикатор |
|---|
| Автоматические измерения | 18 автоматически измеряемых параметров измерений уровня сигнала или измерений фазы |
|---|
| РЕЖИМ МУЛЬТИМЕТРА |
|---|
| Общие характеристики | 2 канала, 8000 ед. мл. разр. + мин / макс осциллограмма - Графическая запись 2700 измерений (от 5 мин до 1 месяца)
|
|---|
| Режимы работы | абсолютный или относительный режим (absolute, deviation, ref, ref%) –Мониторинг (мгновенные значения, Min, Max, Avg) |
|---|
| AC, DC и AC+DCнапряжения | Диапазоны от 600RMS мВ до 600 ВRMS, от 800 мВ до 800 ВDC –погрешность для ВDC - 1% от показаний +20 емр – 50 kГц полоса частот |
|---|
| Сопротивление | Диапазон от 80 Ом до 32 MОм – погрешность 2% от показаний + 10 емр – 10 мс быстрая проверка целостности цепи |
|---|
| Емкостное сопротивление | Диапазоны от 5 нФ до 5 мФ –основная погрешность - 2% от показаний +10 емр |
|---|
| Другие измерения | Частота, скорость вращения, 3,3 Впроверка полупроводниковых компонентов, измерение температуры (с термопарой тип K или ИК-датчиком) |
|---|
| МОЩНОСТЬ |
|---|
| Измерения | Значения активной мощности по одной фазе или по сбалансированным 3 фазам (с- или без нейтрали), с одновременным отображением тока
|
|---|
| РЕЖИМ АНАЛИЗАТОРА ГАРМОНИК |
|---|
| Многоканальный анализ | 2 канала, 31порядок, основная частота от 40 Гц до 450 Гц |
|---|
| Одновременные измерения | среднеквадратичн. напряжение всего сигнала, коэффициент гармоник, выбор гармоники (%основной, фаза, частота, VRMS) |
|---|
| ОБЩИЕ ХАРАКТЕРИСТИКИ |
|---|
| Снимки экрана | до 100 файлов в стандартном “.bmp” формате, просматриваемых на осциллографе |
|---|
| Передача данных на ПК | Изолированный оптический USB интерфейс – “SX-Metro” опциональное программное обеспечение (версия CK) |
|---|
| Источник питания | 6 LR6 или 6 AA NiMh батарей – Срок службы батарей – до 8 часов 30 мин– универсальный сетевой адаптер, изолированный от каналов –Быстрая перезарядка аккумуляторных батарей в течение 2 ч 30 мин |
|---|
| Безопасность/Электромагнитная совместимость | Безопасность в соответствии с IEC61010-1 Ed3 – 600 В CAT III – EMC в соответствии с EN61000-3, 2001 & EN61326-1, 2006 |
|---|
| Механические характеристики | Размеры: 214 x 110 x 57 мм – Вес: 1,2 кг с батареями–ударопрочный корпус из эластомера, степень защиты IP54 |
|---|
