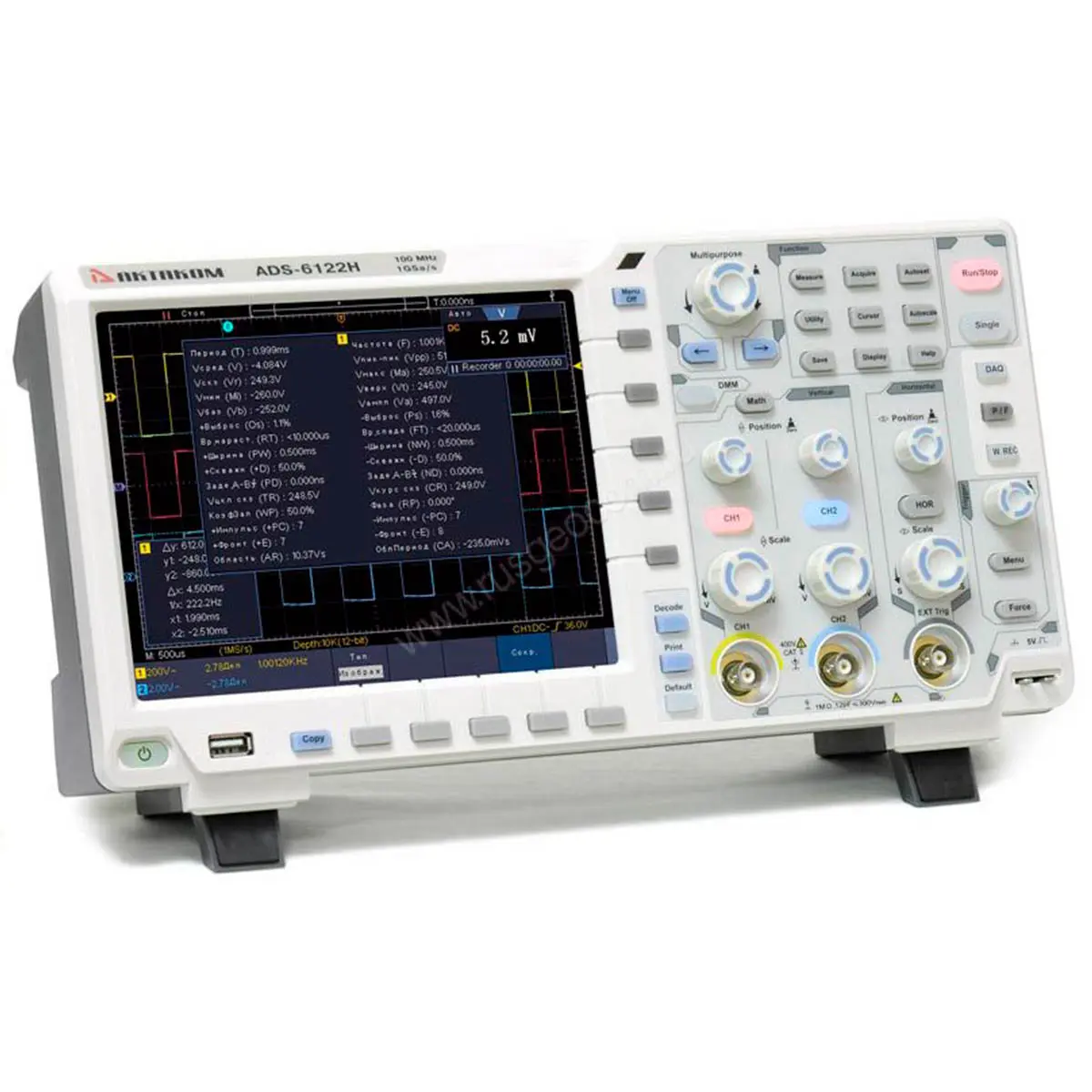

Характеристика
| Значение |
|---|
| Полоса пропускания | 60 МГц |
|---|
| Количество каналов | 2 + внешний запуск
|
|---|
| Скорость захвата осциллограмм | 75 000 осц/сек |
|---|
| Регистрация | Режим | Обычный,пиковый детектор, усреднение |
|---|
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (8 бит), 500 Мвыб/сек (12 бит) - 1 канал включен
500 Мвыб/сек - 2 канала включено |
| Вход | Связь по входу | открытый, закрытый, земля |
|---|
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5
|
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз
|
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Изолированность каналов | 50 Гц: 100 : 1
10 МГц: 40 : 1 |
| Задержка между каналами (типичное) | 150 пс |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
|---|
| Глубина записи | 40 М точек |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс) |
| Погрешность времени выборки и времени задержки | ±1 ppm |
| Параметры вертикальной системы | Режим АЦП | 8 и 12 бит |
|---|
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)
|
| Полоса пропускания для аналогового периодического сигнала | 60 МГц |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания | ≤5,8 нс (типичное) |
| Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит )
±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 бит) |
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV |
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто
|
|---|
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
|
| Математические операции | +, -, *, /, БПФ (6 окон)
|
| Сохранение во внутреннюю память | 100 осциллограмм |
| Фигуры Лиссажу (X-Y) | Диапазон: полный
Сдвиг фаз: ±3 градуса |
| Частотомер | Диапазон | 2 Гц - полный диапазон
|
|---|
| Разрядность | 6 цифр
|
Тип запуска
| Фронт, однократный запуск
|
Декодирование сигналов последовательных шин
| I²C, SPI, RS-232, CAN (опция) |
|---|
