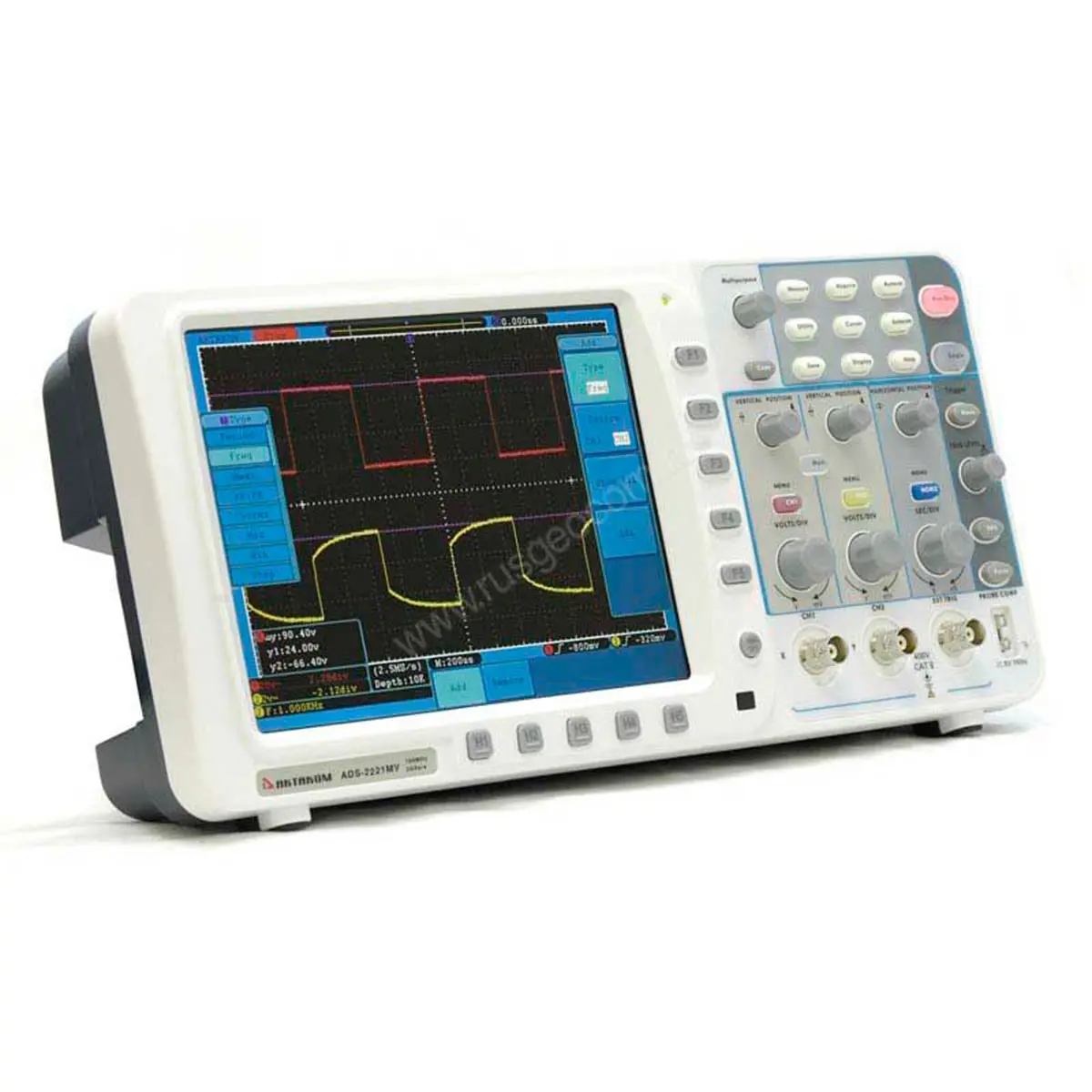

| Характеритстика | Значение |
|---|
| Полоса пропускания | 100 MГц |
| Количество каналов | 2 + внешний запуск |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
|---|
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Mвыб/сек - 2 канала) |
| Вход | Связь по входу | открытый, закрытый, земля |
|---|
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ |
| Учет ослабления пробников | 1X, 10X, 100X, 1000X |
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Изолированность каналов | 50 Гц: 100 : 1
10 МГц: 40 : 1 |
| Задержка между каналами (типичное) | 150 пс |
Параметры
горизонтальной системы | Диапазон частоты выборки | 0.5 Выб/сек ~ 1 Гвыб/сек (один канал),
0.5 Выб/сек ~ 500 Mвыб/сек (два канала) |
|---|
| Интерполяция | (sin x)/x |
| Глубина записи | 10 M точек на каждый каналl |
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
|
| Погрешность времени выборки и времени задержки | ±100 ppm |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
| Параметры вертикальной системы | АЦП | 8 бит |
|---|
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел |
| Диапазон смещения | ±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В),
±100 В (2 В ~ 10 В ) |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | Полный диапазон |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания (60 МГц) | ≤3,5 нс (типичное) |
| Погрешность коэф.усиления | ±3% |
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям:
±(3% + 0.05 дел) |
| Измерения | Курсорные | ΔV и ΔT между курсорами |
|---|
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty |
| Математические операции | +, -, *, /, FFT
|
| Сохранение во внутреннюю память | 15 осциллограмм |
| Фигуры Лиссажу | Диапазон | Полный |
| Сдвиг фаз | ±3 градуса |
| Частота (типичное) | 1 кГц прямоугольного сигнала |
