Осциллограф-мультиметр АКИП-4128/1С

Наличие по запросу

209285руб.

Оформить заказ

Курсорные: ΔU, ΔT, Δ1/T (вручную), режим "слежение"

Порог срабатывания: <50 Ом

Сопряжение входа:

Параметры входа: 600 Вскз КАТ III, 1000 Вскз КАТ II

Вертикальное разрешение:

Длительность записи: до 100 часов при минимальном интервале

Погрешность установки уровня постоянного смещения: ±(0,015•|Uсм|+0,015•8[дел]•Ко+5 мВ) где Uсм – значение установленного смещения Kо – значение коэффициента отклонения, выраженное в мВ/дел

Напряжение теста: 0 - 2 В

Погрешность коэффициента отклонения:

Габаритные размеры: 276 x 168 x 68 мм

Связь по входу: открытый, закрытый, “земля”

: основной (Y-T), самописец (ROL) при Кразв ≥50 мс/дел, X-Y

Каналы регистрации: до 4-х каналов (измерения + мультиметр)

Временная задержка между каналами:

: 6 МБ на канал (12 МБ при объединении каналов)

Максимальное напряжение:

Режимы запуска:

Экспорт данных: Binary, csv, matlab

Погрешность коэф. развертки:

: до 3,6 МБ один канал, 900 кБ в 4-х канальном режиме

: автоматические измерения, мультиметр, автоматические измерения и мультиметр

Сохранение данных:

Пределы измерения напряжений: DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (45 Гц … 400 Гц)

Погрешность измерения: ± 4 % ± 10 емр (60/ 600 мА), ± 5 % ± 5 емр (6/ 10 А)

Типы синхронизации:

: 2

: Binary

Макс. ток теста: 1,5 мА

Статистика: текущее значение, Макс, Мин, СКО

Погрешность установки уровня синхронизации:

По вертикали: Пик-пик, амплитуда, макс., мин., "высокий" уровень, "низкий" уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе

Погрешность уст. Коткл.:

Пределы измерения:

По горизонтали: частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность, фаза

: 1,75 кг (с аккумулятором - нетто), 3,5 кг – брутто

Задержка:

Время нараст. (не более):

напряжений:

Сопротивление 2 входа:

Входное напряжение:

ЖК-дисплей: диагональ 14,22 cм, TFT (640 × 480); мультиметр - макс. инд. "6.000"

Документирование результатов:

Диапазон частот перем. тока:

Погрешность по постоянному уровню:

Зарядное устройство/адаптер:

Коэффициент отклонения:

Относительная погрешность установки коэффициентов отклонения: ±3% – ≥ 10 мВ/дел ±4% – < 10 мВ/дел

Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц): ±(0,03·8[дел]·Ко+1 мВ) – ≥ 10 мВ/дел ±(0,04·8[дел]·Ко+1 мВ) – < 10 мВ/дел где Kо – значение коэффициента отклонения, выраженное в мВ/дел при нулевом смещении

Погрешность усреднения:

Коэффициент развертки:

: 0°С - 40°С; относительная влажность не более 85 %

Предел измерений: 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ

Погрешность уст. Кразв.: +/-0,0025 %

Погрешность установки порога:

Режимы выборки:

Входной импеданс: 1 МОм (± 2 %) // 14 пФ (± 2 пФ)

Ист. синхронизации: канал 1, канал 2

Шаг коэффициента развертки:

Постоянное смещение: 2 мВ - 296 мВ: ± 5 В; 302 мВ - 7,5 В: ± 80 В; 7,6 В - 100 В: ± 400 В

Режимы запуска разв.: автоколебательный, ждущий, однократный

Погрешность коэффициента развертки:

Макс. частота дискретизации:

Разрешение: 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ

Интерполяция: Sin (х)/х

Полоса пропускания: 0 - 100 МГц

Макс. вх. напряжение: 1000 Вскз КАТ II / 600 Вскз КАТ III

Время нарастания: ≤ 3,5 нс

Тип синхронизации: по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону,по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Интервал регистрации: 0,1 с … 10 м

Режимы развертки:

Разрядность АЦП: 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERES))

Погрешность: ± 5 % ± 50 емр (40 нФ); ± 5 % ± 5 емр

Режим сбора данных: стандартная выборка, усреднение (4 /…/ 1024), пиковый детектор 2 нс, накопление (1 с, 5 с, 10 с, 30 с, бесконеч., выкл.), самописец (от 50 мс/дел)

Коэф. развертки (Кразв.): 1 нс/дел - 100 с/дел

Измерение вр. задержки: 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Универсальное питание: 100 ~ 240 В, 50/60 Гц, 1,1 А, 11 Вт // 12 В пост./ 4 А (зарядное устройство) аккумуляторная батарея: Li-Ion 6900 мА*ч (до 4 ч автономной работы)

Фильтры синхронизации:

Источник синхронизации:

: USB 2.0 – 2 шт. (device, host)

Индикация: непрерывный зв. сигнал f=2 кГц

Частота дискретизации: 1 Гц … 25 кГц (в последовательности 1-2-5)

Канал вертикального отклонения
Число каналов	2
Полоса пропускания	0 - 100 МГц
Время нарастания	≤ 3,5 нс
Относительная погрешность установки коэффициентов отклонения	±3% – ≥ 10 мВ/дел ±4% – < 10 мВ/дел
Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц)	±(0,03·8[дел]·Ко+1 мВ) – ≥ 10 мВ/дел ±(0,04·8[дел]·Ко+1 мВ) – < 10 мВ/дел где Kо – значение коэффициента отклонения, выраженное в мВ/дел при нулевом смещении
Постоянное смещение	2 мВ - 296 мВ: ± 5 В; 302 мВ - 7,5 В: ± 80 В; 7,6 В - 100 В: ± 400 В
Погрешность установки уровня постоянного смещения	±(0,015•\|Uсм\|+0,015•8[дел]•Ко+5 мВ) где Uсм – значение установленного смещения Kо – значение коэффициента отклонения, выраженное в мВ/дел
Входной импеданс	1 МОм (± 2 %) // 14 пФ (± 2 пФ)
Макс. вх. напряжение	1000 Вскз КАТ II / 600 Вскз КАТ III
Связь по входу	открытый, закрытый, “земля”
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	1 нс/дел - 100 с/дел
Погрешность уст. Кразв.	+/-0,0025 %
Режим работы	основной (Y-T), самописец (ROL) при Кразв ≥50 мс/дел, X-Y
Синхронизация
Ист. синхронизации	канал 1, канал 2
Режимы запуска разв.	автоколебательный, ждущий, однократный
Тип синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону,по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Аналого-цифровое преобразование
Разрядность АЦП	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERES))
Частота дискретизации	500 МГц на канал (1 ГГц при объединении каналов)
Интерполяция	Sin (х)/х
Объем памяти	6 МБ на канал (12 МБ при объединении каналов)
Режим сбора данных	стандартная выборка, усреднение (4 /…/ 1024), пиковый детектор 2 нс, накопление (1 с, 5 с, 10 с, 30 с, бесконеч., выкл.), самописец (от 50 мс/дел)
Маркерные измерения
По вертикали	Пик-пик, амплитуда, макс., мин., "высокий" уровень, "низкий" уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
По горизонтали	частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность, фаза
Измерение вр. задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Статистика	текущее значение, Макс, Мин, СКО
Курсорные	ΔU, ΔT, Δ1/T (вручную), режим "слежение"
Регистратор
Осциллограф
Источник	КАН1, КАН2, КАН1 и КАН2
Частота дискретизации	1 Гц … 25 кГц (в последовательности 1-2-5)
Память	50 МБ (внутренняя память), до 2 ГБ (внешняя память)
Длительность записи	при максимальной дискретизации: 23 минуты во внешнюю память, один канал (11 минут на два канала) при минимальной дискретизации: 22 часа во внешнюю память, один канал (11 часов на два канала)
Формат данных	Binary
Измерения
Источник	автоматические измерения, мультиметр, автоматические измерения и мультиметр
Интервал регистрации	0,1 с … 10 м
Каналы регистрации	до 4-х каналов (измерения + мультиметр)
Память	до 3,6 МБ один канал, 900 кБ в 4-х канальном режиме
Длительность записи	до 100 часов при минимальном интервале
Формат данных	Binary
Экспорт данных	Binary, csv, matlab
Режим мультиметра
Постоянное и переменное (скз) напряжение
Пределы измерения напряжений	DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (45 Гц … 400 Гц)
Разрешение	пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Погрешность	± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр, ± 1,5 % ± 5 емр (1000 В) перем.: : ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр, ± 1,5 % ± 5 емр (750 В)
Параметры входа	600 Вскз КАТ III, 1000 Вскз КАТ II
Постоянный и переменный (скз) ток
Предел измерений	60 мА, 600 мА, 6 А, 10 А диапазон частот переменного тока: 45 Гц - 400 Гц
Разрешение	10 мкА, 100 мкА, 1 мА, 10 мА
Погрешность измерения	± 4 % ± 10 емр (60/ 600 мА), ± 5 % ± 5 емр (6/ 10 А)
Сопротивление
Предел измерений	600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
Разрешение	0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
Погрешность	± 1 % ± 5 емр, ± 4 % ± 5 емр (60 МОм)
Прозвон цепи
Порог срабатывания	<50 Ом
Индикация	непрерывный зв. сигнал f=2 кГц
Испытание P-N
Макс. ток теста	1,5 мА
Напряжение теста	0 - 2 В
Емкость
Предел измерений	40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ
Разрешение	10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Погрешность	± 5 % ± 50 емр (40 нФ); ± 5 % ± 5 емр
Общие данные
ЖК-дисплей	диагональ 14,22 cм, TFT (640 × 480); мультиметр - макс. инд. "6.000"
Интерфейс	USB 2.0 – 2 шт. (device, host)
Универсальное питание	100 ~ 240 В, 50/60 Гц, 1,1 А, 11 Вт // 12 В пост./ 4 А (зарядное устройство) аккумуляторная батарея: Li-Ion 6900 мА*ч (до 4 ч автономной работы)
Условия эксплуатации	0°С - 40°С; относительная влажность не более 85 %
Габаритные размеры	276 x 168 x 68 мм
Масса	1,75 кг (с аккумулятором - нетто), 3,5 кг – брутто

Описание

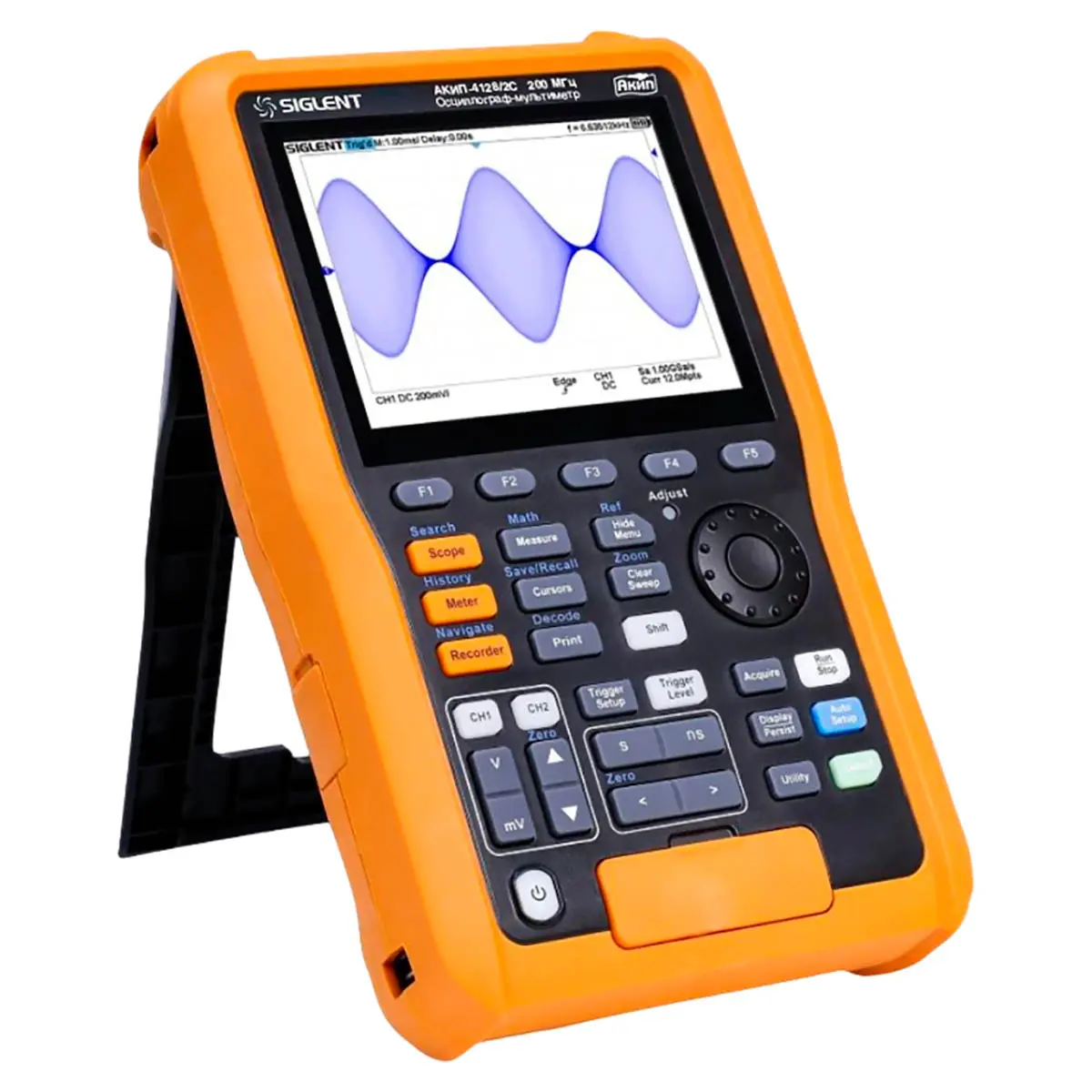

Осциллограф-мультиметр АКИП-4128/1С с полосой пропускания 100 МГц специально разработан для мобильных измерений в производственных и полевых условиях. Он отличается от скопметров линейки 4125 повышенным классом безопасности, соответствуя категории CAT III 600 V, CAT II 1000 V, что обеспечивается за счет изолированного исполнения всех измерительных входов, контура питания и интерфейсов, предназначенных для подключения внешних устройств. По сравнению с моделями предыдущего поколения своей серии, модификация "C" удобнее в использовании благодаря улучшенному конструкционному исполнению.

Функциональные возможности

Основные режимы работы АКИП-4128/1С: двухканального осциллографа, мультиметра и рекордера – активируются прямым нажатием соответствующих кнопок, которые для наглядности выполнены в желтом цвете. Как и настольные лабораторные приборы, оборудование поддерживает курсорные и автоматические измерения при наблюдении осциллограмм, реализует математические операции с сигналами разных каналов, позволяет выполнять частотный анализ в режиме БПФ, а также производить декодирование шин LIN, CAN, SPI, UART и I2C. Предусмотрена возможность использования функций поиска, обратной покадровой прокрутки автоматически сохраняемых осциллограмм в режиме HISTORY, тестирования по маске Pass-Fail, сохранения снимков с экрана и т.д.

При активации режима мультиметра на экране АКИП-4128/1С отображается цифровой показатель измеренного параметра и аналоговая шкала, что обеспечивает высокую наглядность при подстроечных операциях. Рекордер может быть задействован при любом режиме работы устройства, позволяя вести сбор данных, с возможностью их последующего просмотра в виде временного графика.

Отличия от предыдущего поколения

Разрешение дисплея осциллографа повышено в 4 раза.

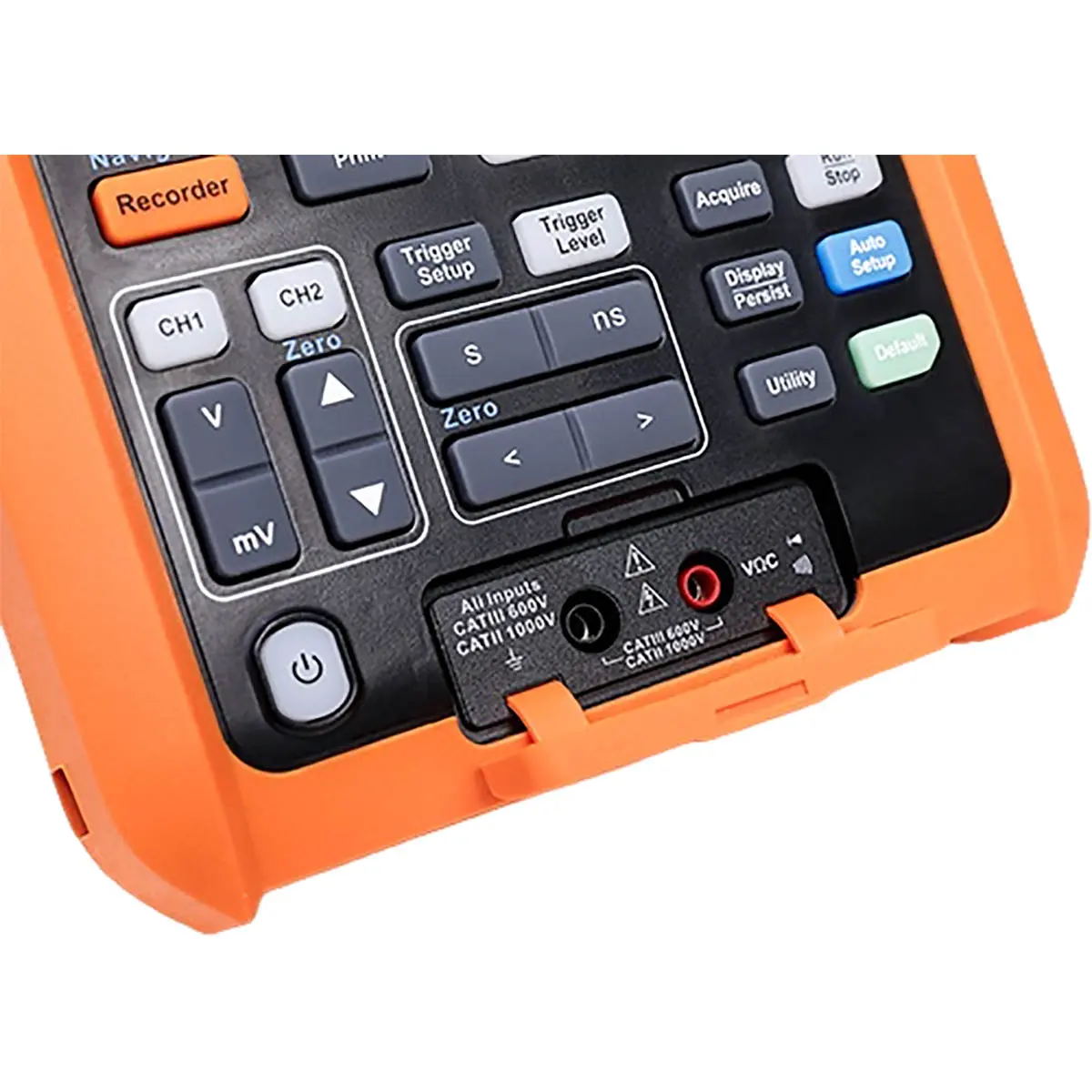

Входы мультиметра и коннектор для блока питания закрываются заглушками при неиспользовании, улучшая защищенность от пыли и влаги.
Отдельный калибровочный выход позволяет производить подстройку щупов без переходника, не ограничивая использование USB-порта
Управляющий интерфейс, помимо удобно сгруппированных клавиш кнопок, дополнительно снабжен универсальной поворотной ручкой, упрощая настроечные и регулировочные операции.
Крепление ремня, применяемое при удержании прибора на весу, возможно с любой стороны корпуса – под левую или правую руку.
Транспортировочная сумка, снабженная отдельными отсеками для прибора, аксессуаров и дополнительных инструментов, включена в комплект поставки.

Купить цифровой осциллограф АКИП-4128/1С, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
