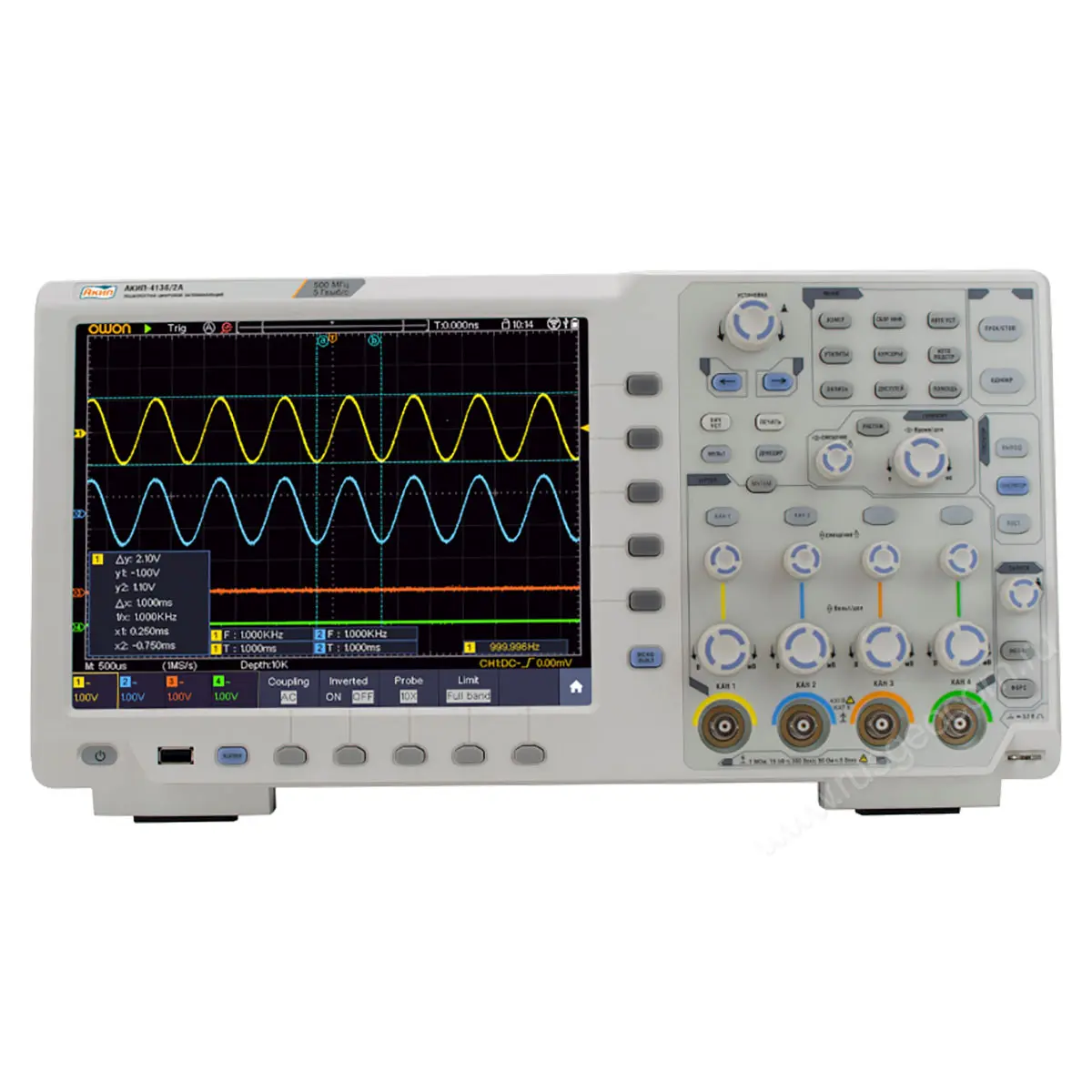

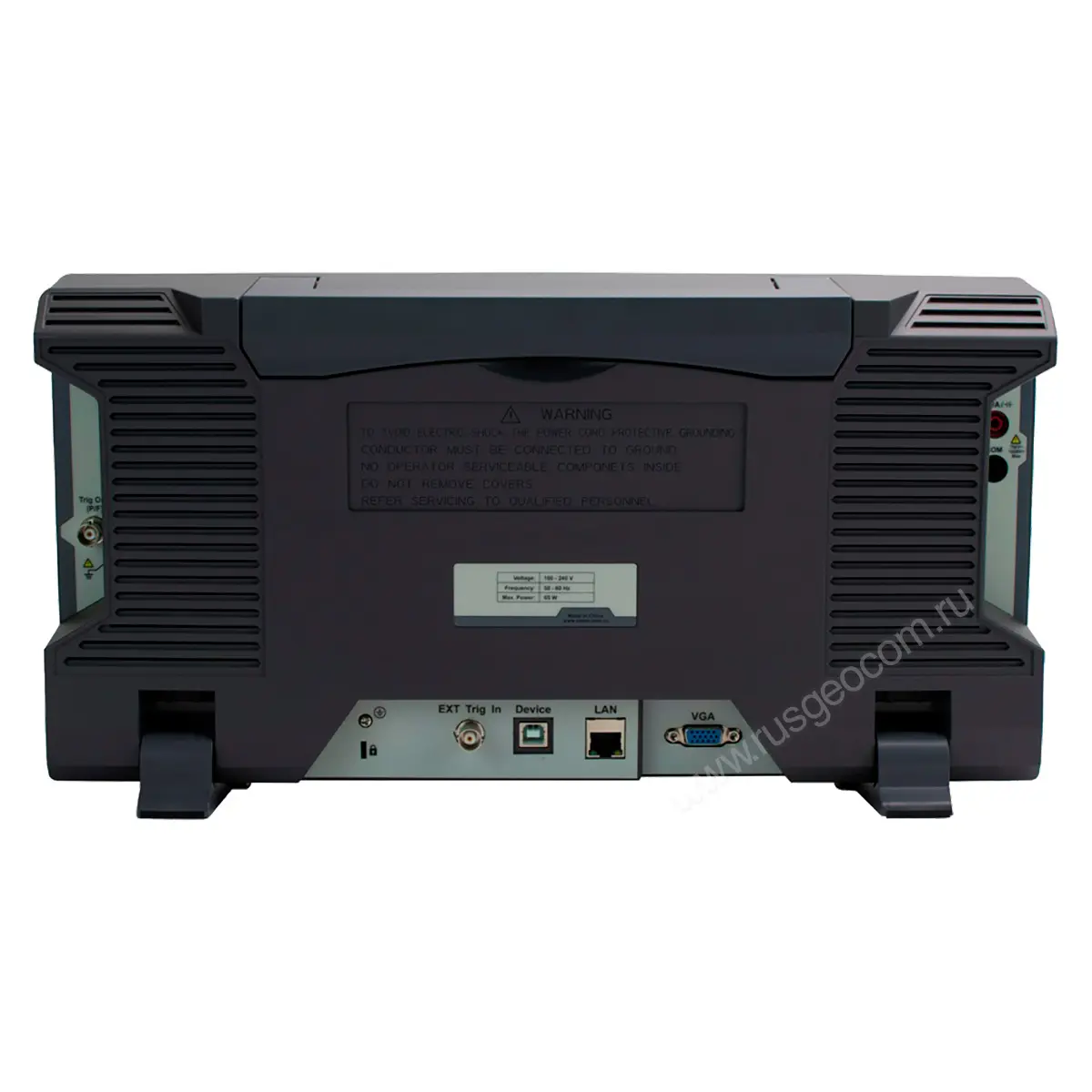

Осциллограф АКИП-4136/2А

Наличие по запросу
345800руб.

Погрешность усреднения:

Ёмкость:

Коэффициент развертки:

Погрешность опорного генератора:

Предел измерений:

Погрешность установки (К разв. ):

Максимальное входное напряжение:

Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц):

Погрешность установки порога:

Уровень синхронизации:

Режимы выборки:

:

Связь входа:

Погрешность установки Коткл.:

Функции по вертикали: среднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда, Выброс, Предвыброс

Входной импеданс: 1 МОм (± 2 %) / 15 пФ 5 пФ; 50 Ом ± 2%

Погрешность уст. Кразв.:

Шаг коэффициента развертки:

Питание:

Погрешность уровня синхронизации:

Погрешность измерения постоянного напряжения при Uсм = 0 В: при Kо=1 мВ: ±(0,03·|Uизм|+0,01·Ко+1) при Kо≥2 мВ: ±(0,02·|Uизм|+0,01·Ко+1), где Kо – значение коэффициента отклонения, мВ/дел

Частотный диапазон:

Время нарастания (не более):

Функции по горизонтали: Период, Частота, Время Нарастания / Спада, Длительность Импульса +/-, скважность, счет импульсов

Коэффициент деления:

Ист. синхронизации:

Погрешность коэффициента развертки:

Макс. частота дискретизации:

Операторы:

Макс. вх. напряжение:

Измерение задержки: задержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза

Время нарастания:

Режимы запуска разв.:

Режимы развертки:

Разрядность АЦП:

Погрешность:

Режим сбора данных:

Цифровой регистратор:

Погрешность установки Кразв.:

Тип синхронизации:

Интервал регистрации:

Фильтры синхронизации:

Источник синхронизации:

Тест диодов:

Максимальная дискретизация:

Индикация:

Макс. частота дискретиз.:

Измерение вр. задержки:

Универсальное питание:

Сопряжение входа:

Параметры входа:

Габариты:

:

Потребл. мощность:

Погрешность измерения временных интервалов: ±(δF·Tизм+1/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц

Режимы работы: выборка, пиковый детектор; усреднение (4 /16/ 64/ 128), накопление (50 мс … 10 с, беск.), интерполяция (sinx)/x

Эквив. частота дискретиз.:

Вертикальное разрешение:

Курсорные:

Погрешность коэффициента отклонения:

Связь по входу:

:

Погрешность установки К откл.:

Источники синхросигнала: любой из аналоговых каналов, сеть, внешний (Ext, Ext/5)

Объем памяти на канал:

Максимальная частота:

Длительность записи:

Напряжение теста:

Временная задержка между каналами:

Сопротивление:

Математика:

:

Погрешность измерения напряжения:

Режимы запуска развертки: автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант,по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN

Максимальное напряжение:

Быстрая память:

Каналы регистрации:

Напряжение изоляции:

Погрешность коэф. развертки:

Курсорные измерения:

:

Разрешение по вертикали: 8 бит

:

Погрешности установки уровня постоянного смещения:

Сохранение данных:

Максимальное вх. напряжение:

Режимы запуска:

Экспорт данных:

Погрешность измерения:

Типы синхронизации:

: 1

Полоса пропускания в режиме Hi-Res:

Источник синхросигнала:

Выходной уровень: 2 мВпик-пик … 5 Впик-пик (≤ 50 МГц) 2 мВпик-пик … 20 Впик-пик (≤ 25 МГц)Выходной уровень установка смещения: Впик-пик ≤5 ВV/±2,5 В (макс); Впик-пик >5 В/±10 В (макс)

Пределы измерения напряжений:

Погрешность установки уровня синхронизации:

: 100 - 240 В, 50/60 Гц (автовыбор)

Длина записи (1/2/4 канала) 3:

Автоматические измерения:

Документирование:

Автоустановка: В/дел, с/дел, параметры синхросигнала

Макс. ток теста:

Коэффициент развертки (К разв. ): 500 пс/дел…1000 с/дел (шаг 1-2-5)

Максимальная частота дискретизации: 1 ГГц на канал 2,5 ГГц на 2 канала* 5 ГГц при объединении

Пределы измерения:

: 5 кг

Задержка:

Дополнительные измерения:

Диапазон частот анализа:

Режим X-Y: Х – кан 1; Y – кан 2

Входное сопротивление:

Погрешность уст. Коткл.:

Внеш. тактовая частота:

напряжений:

Сопротивление 2 входа:

:

Полоса пропускания (-3 дБ, 50 Ом)), при К откл. ≥ 5 мВ/дел:

Входное напряжение:

Диаграммы Боде:

ЖК-дисплей: цветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600

Минимальная полоса анализа:

Длина памяти: 16000 точек для произвольной формы

Время нараст. (не более):

Пороговый уровень:

Ток:

Диапазон частот перем. тока:

Сегментированная память:

:

Коэффициент отклонения (К откл. ):

Ограничение ПП: 20 МГц

Глазковые диаграммы (опция):

Индикатор:

Число точек:

Формы сигналов: функциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы

Документирование результатов:

Погрешность по постоянному уровню:

Длина записи: 400 МБ (делится между активными каналами)

Рабочая температура:

Зарядное устройство/адаптер:

Коэффициент отклонения:

: 100 осциллограмм, 8 профилей настроек (запись/ воспроизв.)

Время нарастания, при К откл. ≥ 5 мВ/дел:

Функции: +, -, х; /; d/dt, ∫dt, √, БПФ

Анализ джиттера (опция):

Режимы:

Относительная погрешность установки коэффициентов отклонения:

Разрядность:

Канал вертикального отклонения
Число каналов4
Полоса пропускания (-3 дБ, 50 Ом)), при Коткл. ≥ 5 мВ/дел 0 - 500 МГц
Ограничение ПП20 МГц
Коэффициент отклонения (Коткл.)1 мВ/дел…10 В/дел (1 МОм)
1 мВ/дел…1 В/дел (50 Ом)
Погрешность измерения постоянного напряжения при Uсм = 0 Впри Kо=1 мВ: ±(0,03·|Uизм|+0,01·Ко+1)
при Kо≥2 мВ: ±(0,02·|Uизм|+0,01·Ко+1), где
Kо – значение коэффициента отклонения, мВ/дел
Связь по входу открытый, закрытый, земля
Время нарастания, при Коткл. ≥ 5 мВ/дел ≥ 0,7 нс
Входной импеданс 1 МОм (± 2 %) / 15 пФ 5 пФ; 50 Ом ± 2%
Максимальное входное напряжение300 В /1 МОм; 5 В 50 МОм (DC+AС пик, до 1 кГц)
Математика≤ 400 Впик (DC+AС пик), 300 Вскз – 1 МОм
≤ 5 Вскз – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)500 пс/дел…1000 с/дел (шаг 1-2-5)
Погрешность опорного генератора±2,5*10-6
Погрешность измерения временных интервалов±(δF·Tизм+1/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора;
Tизм – измеренный временной интервал, с;
Fд – частота дискретизации, Гц
Режимы работыосновной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигналалюбой из аналоговых каналов, сеть, внешний (Ext, Ext/5)
Режимы запуска разверткиавтоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант,по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN
Связь входаФНЧ, ФВЧ, связь АС, связь DC
Уровень синхронизациивнутренняя: ± 5 делений от центра экрана
Ext: ±2 В; Ext/5: ±10 В
Погрешность уровня синхронизациивнутренняя: ± 0,3 деления;
Ext: ±(10 мВ + 6% от установленного);
Ext/5: ±(50 мВ + 6% от установленного)
Аналого-цифровое преобразование
Разрешение по вертикали8 бит
Максимальная частота дискретизации1 ГГц на канал
2,5 ГГц на 2 канала*
5 ГГц при объединении
Длина записи400 МБ (делится между активными каналами)
Режимы работывыборка, пиковый детектор; усреднение (4 /16/ 64/ 128), накопление (50 мс … 10 с, беск.), интерполяция (sinx)/x
Курсовое измерение
ФункцииDU; DT; 1/DT
Математика
Функции+, -, х; /; d/dt, ∫dt, √, БПФ
Операторылюбой аналоговый канал
Автоматические измерения
Функции по вертикалисреднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда, Выброс, Предвыброс
Функции по горизонтали Период, Частота, Время Нарастания / Спада, Длительность Импульса +/-, скважность, счет импульсов
Измерение задержкизадержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза
Дополнительные возможности
Цифровой регистратор1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с)
ИнтерфейсыUSB, LAN
АвтоустановкаВ/дел, с/дел, параметры синхросигнала
Режим X-YХ – кан 1; Y – кан 2
Внутренняя память100 осциллограмм, 8 профилей настроек (запись/ воспроизв.)
Мультиметр
Индикатор4,5 разряда, максимальное индицируемое число 20.000
НапряжениеDCV: 20 мВ, 200 мВ: ±(0,5% ± 10 емр), 2 В, 20 В, 200 В: ±(0,3% ± 5 емр), 1000 В: ±(0,5% ± 5 емр)
ACV: 200 мВ, 2 В, 20 В, 200 В: ±(0,8% ± 10 емр), 750 В: ±(1% ± 10 емр)
диапазон частот: 40 Гц … 400 Гц
ТокDCA: 20 А: ±(2% ± 10 емр)
ACA: 20 А: ±(2,5% ± 10 емр)
Сопротивление200 Ом … 2 МОм: ±(0,8% ± 10 емр), 20 МОм ±(1% ± 10 емр), 100 МОм :±(5% ± 10 емр)
Емкость2 нФ … 20 мФ: ±(4% ± 10 емр)
Тест диодов0 … 2 В
Входное сопротивление10 Ом, защита входа DC 1000 В/ AC 400 В
Генератор сигналов
Максимальная частота50 МГц
Максимальная дискретизация250 МГц
Число каналов1
Формы сигналовфункциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы
РазрядностьЦАП 14 бит
Длина памяти16000 точек для произвольной формы
Выходной уровень 2 мВпик-пик … 5 Впик-пик (≤ 50 МГц)
2 мВпик-пик … 20 Впик-пик (≤ 25 МГц)Выходной уровень установка смещения: Впик-пик ≤5 ВV/±2,5 В (макс); Впик-пик >5 В/±10 В (макс)
Общие данные
ЖК-дисплейцветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600
Напряжение питания100 - 240 В, 50/60 Гц (автовыбор)
Потребл. мощность65 Вт
Габариты422 х 226 х 135 мм
Масса5 кг
  • Описание

Осциллограф АКИП-4136/2А предлагает пользователям выбор между двумя и четырьмя входными каналами, что позволяет одновременно исследовать несколько процессов. Это особенно полезно в сложных системах, где необходимо анализировать взаимодействие различных сигналов.

Широкая полоса пропускания

С шириной полосы пропускания в 350 или 500 МГц, этот прибор способен обрабатывать высокочастотные сигналы с высокой точностью. Это делает его идеальным инструментом для работы с современными высокочастотными устройствами и системами.

Высокая частота дискретизации

Максимальная частота дискретизации цифрового осциллографа в 5 ГГц позволяет точно фиксировать изменения сигналов, что критически важно для анализа быстродействующих процессов. Это свойство обеспечивает детальную визуализацию сигналов, позволяя проводить глубокий анализ их характеристик.

Гибкость в выборе методов

Оборудование предлагает различные методы сбора данных, включая выборку, пиковый детектор и усреднение данных. Это позволяет пользователям настраивать прибор в зависимости от специфики задач и условий измерений.

Интерполяция сигналов

АКИП-4136/2А использует методы интерполяции, такие как sin X / x и линейная интерполяция, что существенно увеличивает точность измерений, особенно при работе с шумными сигналами. Это позволяет избежать потерь информации и получить более четкую картину анализируемого сигнала.

Предустановленные измерительные функции

С более чем 40 предустановленными измерительными функциями, осциллограф обеспечивает быстрый и точный анализ входных сигналов. Пользователи могут легко определять параметры, такие как амплитуда, частота, период и другие важные характеристики.

Математические операции

АКИП-4136/2А также поддерживает выполнение математических операций над полученными данными. Функции сложения, вычитания, умножения и деления позволяют проводить сложные анализы и сравнения сигналов, что делает работу с данными более удобной и эффективной.

Функция БПФ

С помощью функции частотного анализа на основе быстрого преобразования Фурье (БПФ) пользователи могут детально исследовать частотные характеристики анализируемого сигнала. Это особенно полезно для выявления скрытых гармоник и шумов, что может существенно повлиять на качество работы электронных устройств.
