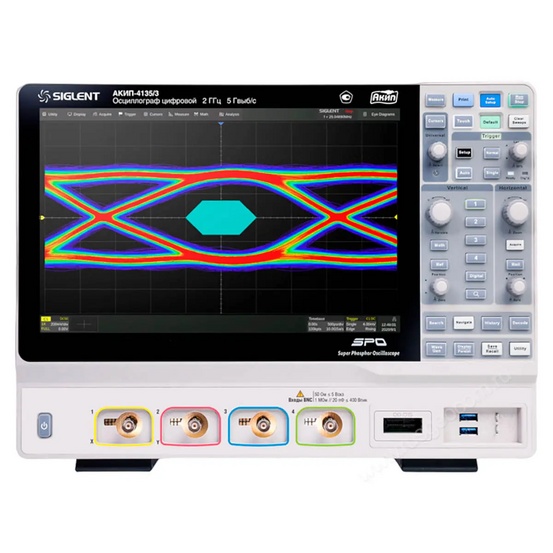

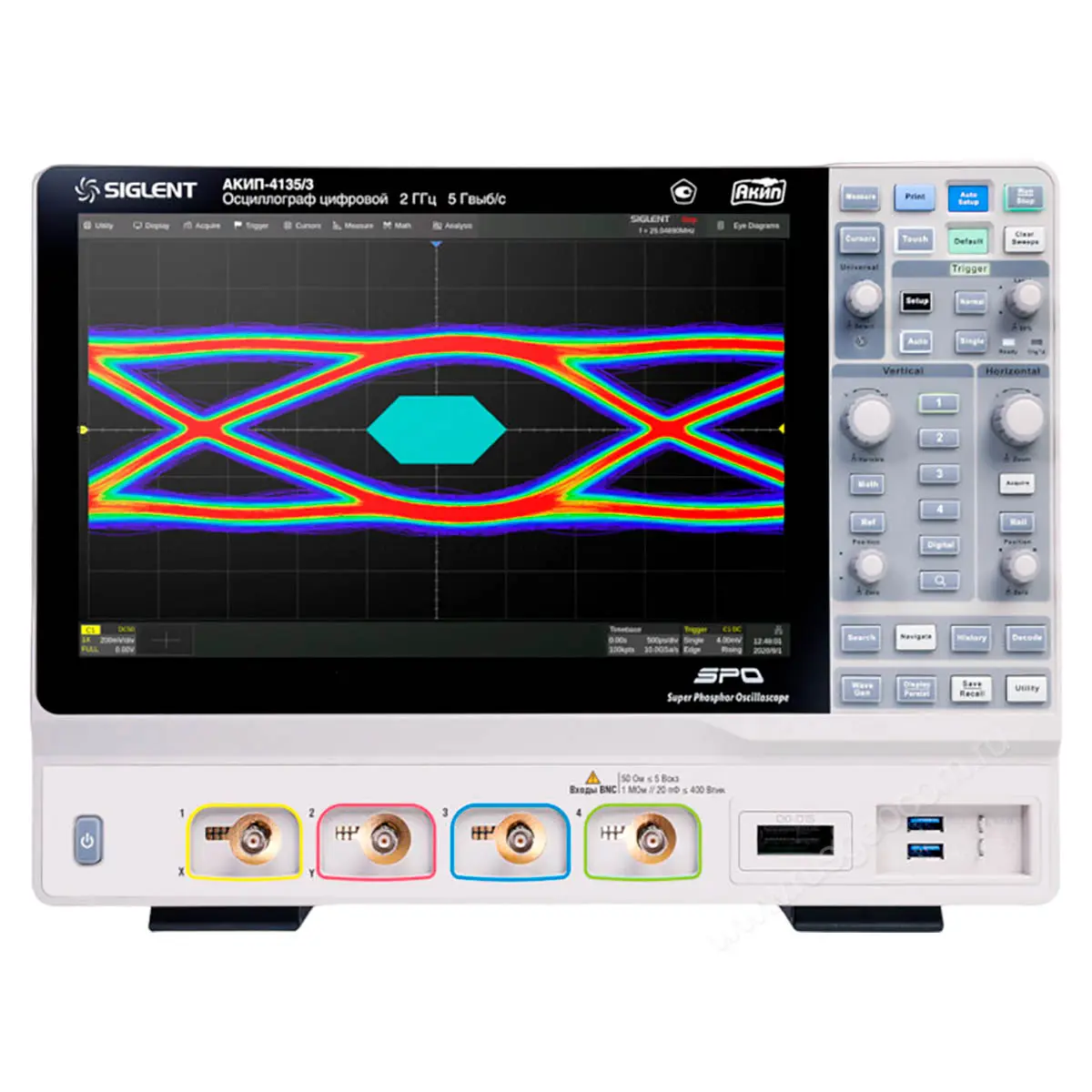

Осциллограф АКИП-4135/3

Наличие по запросу
1353750руб.

Погрешность измерения напряжения:

Режимы запуска развертки: автоматический, ждущий, однократный

Максимальное напряжение:

Быстрая память:

Тип развертки: прямая, многоуровневая

Симметрия: 0 % ~ 100 % (для пилы)

Каналы регистрации:

Временная задержка между каналами:

:

Погрешности установки уровня постоянного смещения:

Виды синхронизации: по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C,SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT

Сохранение данных:

Максимальное вх. напряжение:

Режим HISTORY: сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)

Режимы запуска:

Экспорт данных:

Напряжение изоляции:

Погрешность коэф. развертки:

Курсорные измерения:

:

Разрешение по вертикали: 8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res))

:

Полоса пропускания в режиме Hi-Res:

Предзапуск: 0…100% памяти

Источник синхросигнала:

Измерение мощности (опция): качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение /выключение, переходная характеристика, PSRR, эффективность

Выходной уровень: 3 В пик-пик (50 Ом); 6 В пик-пик (1 МОм)

Пределы измерения напряжений:

Погрешность измерения:

Типы синхронизации:

: 16

: стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester

Длина записи (1/2/4 канала) 3:

Послезапуск: 0…5000 делений

Автоматические измерения:

Документирование:

Автоустановка: В/дел, с/дел, параметры синхросигнала

Погрешность установки: ±5*10 -5

Макс. ток теста:

Статистика: текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание

Погрешность установки уровня синхронизации:

: 100 - 240 В (50/ 60 Гц), 100 - 120 В (400 Гц); 193 Вт максимум

Дополнительные измерения:

Синхронизация по зоне: две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает

Диапазон частот анализа:

Режим X-Y: Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц

Погрешность уст. Коткл.:

Коэффициент развертки (К разв. ): 100 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел…1000 с/дел

Пределы измерения:

: 5,5 кг

Задержка:

Входное напряжение:

Диаграммы Боде:

Вид входа: открытый, закрытый, ВЧ и НЧ фильтры

ЖК-дисплей: цветной емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений

Минимальная полоса анализа:

Длина памяти: 16000 точек для произвольной формы

Время нараст. (не более):

Внеш. тактовая частота:

напряжений:

Сопротивление 2 входа:

:

Полоса пропускания (-3 дБ, 50 Ом): 0 - 2 ГГц

Глазковые диаграммы (опция):

Чувствительность синхронизации: внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)

Число точек:

Формы сигналов: синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)

Документирование результатов:

Пороговый уровень:

Диапазон частот перем. тока:

Сегментированная память:

Коэффициент отклонения (К откл. ): 500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм

Ограничение ПП: 20 МГц, 200 МГц

Функции: +, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, редактор формул БПФ – частотный анализ при длине памяти 8 МБ

Анализ джиттера (опция):

Источник курсоров: КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА

Режимы:

Относительная погрешность установки коэффициентов отклонения:

Ограничение уровня: |Voffset|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещенияVmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала

Погрешность по постоянному уровню:

Рабочая температура:

Зарядное устройство/адаптер:

Коэффициент отклонения:

Время нарастания (50 Ом): ≤ 230 пс

Предел измерений:

Погрешность установки (К разв. ):

Источник измерений: КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM

Максимальное входное напряжение: ≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом

Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц):

Входы выходы: передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) HDMI

Погрешность усреднения:

Скважность: 1 % ~ 99 % (для прямоугольника и импульса)

Коэффициент развертки:

Погрешность опорного генератора: ±2,5*10 -6

Погрешность установки Коткл.:

Функции по вертикали: Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе

Входной импеданс: 50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ

Погрешность уст. Кразв.:

Виды измерений: верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза

Погрешность установки порога:

Режимы выборки:

:

Частотный диапазон:

Время нарастания (не более):

Функции по горизонтали: f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitterПериод, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф.Заполнения, -Коэф. Заполнения, Задержка, Джиттер

Коэффициент деления:

Ист. синхронизации:

Шаг коэффициента развертки:

Постоянное смещение: ± 1,5 В (50 Ом); ± 3 В (1 МОм)

Питание:

Синхронизация: по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT

: от 3,3 нс

Диапазон установки смещения: 50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В

Макс. вх. напряжение:

Измерение задержки: фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение

Время нарастания:

Режимы запуска разв.:

Погрешность коэффициента развертки:

Макс. частота дискретизации:

Разрешение: 1 мкГц

Интерполяция: SinX/X, X

Погрешность установки Кразв.:

Математические каналы: F1, F2, F3, F4

Тип синхронизации:

Интервал регистрации:

Режимы развертки:

Разрядность АЦП:

Погрешность:

Режим сбора данных:

: 10 Гц … 120 МГц (линейный или логарифмический режим)

Индикация:

Макс. частота дискретиз.:

Источник математики: КАН1…КАН4, F1…F4

Частота дискретизации: 125 МГц

Измерение вр. задержки:

Универсальное питание:

Фильтры синхронизации:

Источник синхронизации:

Диапазон измерений: весь экран или ограниченно (определяется курсорами)

Погрешность измерения временных интервалов: ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц

Режимы работы: выборка, пиковый детектор, усреднение, накопление, Hi-Res

Эквив. частота дискретиз.:

Измерительный канал: любой из аналоговых каналов

Вертикальное разрешение:

Курсорные:

Порог срабатывания: TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)

Сопряжение входа:

Параметры входа:

Габариты: 379 х 159 х 288 мм

Пиковый детектор: 200 пс

Погрешность установки К откл.:

Источники синхросигнала: любой из каналов, внешний (Ext, Ext/5), сеть, логический канал

Объем памяти на канал:

Поддерживаемый источник сигнала: SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422

Длительность записи:

Напряжение теста:

Погрешность коэффициента отклонения:

:

Канал вертикального отклонения
Число каналов4
Полоса пропускания (-3 дБ, 50 Ом)0 - 2 ГГц
Время нарастания (50 Ом) ≤ 230 пс
Ограничение ПП20 МГц, 200 МГц
Коэффициент отклонения (Коткл.)500 мкВ/дел…1 В/дел – 50 Ом
500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки Коткл.± 3 %
Погрешность измерения напряжения±(0,015·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел
Uсм – установленное значение напряжения смещения, мВ.
Диапазон установки смещения50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;
10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В
1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;
10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В
102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В;
1,02 В/дел…10 В/дел: ± 400 В
Погрешности установки уровня постоянного смещения±(0,01·|Uсм|+0,0002·|Uпр|+0,005·8[дел]·Ко[мВ/дел]+1), где
Kо – значение коэффициента отклонения, мВ/дел;
Uсм – установленное значение напряжения смещения, мВ;
Uпр – конечное значение диапазона установки напряжения смещения, мВ
Входной импеданс 50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ
Максимальное входное напряжение≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм
≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)100 пс/дел…1000 с/дел
самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность опорного генератора±2,5*10-6
Погрешность измерения временных интервалов±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора;
Tизм – измеренный временной интервал, с;
Fд – частота дискретизации, Гц
Режимы работыосновной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигналалюбой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска разверткиавтоматический, ждущий, однократный
Виды синхронизациипо фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C,SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Предзапуск0…100% памяти
Послезапуск0…5000 делений
Синхронизация по зонедве зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
Вид входаоткрытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизациивнутренняя: 0,26…0,5 деления шкалы;
Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res))
Частота дискретизации5 ГГц на канал (10 ГГц в режиме ESR)2
Полоса пропускания в режиме Hi-Res9 бит: 0,25*дискретизации, до аналоговой полосы пропускания
10 бит: 0,115*дискретизации, до 1,15 ГГц (ограничение полосы пропускания)
11 бит: 0,055*дискретизации, до 550 МГц (ограничение полосы пропускания)
12 бит: 0,028*дискретизации, до 280 МГц (ограничение полосы пропускания)
13 бит: 0,014*дискретизации, до 140 МГц (ограничение полосы пропускания)
14 бит: 0,007*дискретизации, до 70 МГц (ограничение полосы пропускания)
15 бит: 0,0035*дискретизации, до 35 МГц (ограничение полосы пропускания)
16 бит: 0,0017*дискретизации, до 17 МГц (ограничение полосы пропускания)
ИнтерполяцияSinX/X, X
Длина записи (1/2/4 канала)3500 МБ/ 250 МБ/ 125 МБ на канал
Пиковый детектор200 пс
Режимы работывыборка, пиковый детектор, усреднение, накопление, Hi-Res
Курсовое измерение
Источник курсоровКАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Функцииручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2)
режим отслеживания: время - X1, X2, (X1-X2)
Автоматические измерения
Источник измерений КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
Диапазон измерений весь экран или ограниченно (определяется курсорами)
Функции по вертикалиМакс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
Функции по горизонталиf; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-
10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle,
Delay, Time@Middle, Cycle-Cycle jitterПериод, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время
нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф.Заполнения, -Коэф. Заполнения, Задержка, Джиттер
Дополнительные измеренияплощадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
Измерение задержкифаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Статистикатекущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание
Математика
Математические каналыF1, F2, F3, F4
Источник математикиКАН1…КАН4, F1…F4
Функции+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, редактор формул
БПФ – частотный анализ при длине памяти 8 МБ
АЧХ анализ диаграмма боде
Измерительный каналлюбой из аналоговых каналов
Поддерживаемый источник сигналаSAG1021I – аппаратная опция
генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип разверткипрямая, многоуровневая
Диапазон частот10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измеренийверхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORYсохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
Диаграммы Бодеанализ частотных характеристик по КАН1…КАН4
требуется опция генератора сигналов SAG1021I или генераторы серии АКИП-3409,АКИП-3418, АКИП-3422 подключенный по интерфейсу USB
диапазон частот: 10 Гц … 120 МГц
режим работы: линейный, логарифмический
Измерение мощности (опция)качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение /выключение, переходная характеристика, PSRR, эффективность
Глазковые диаграммы (опция)источник: КАН1…КАН4
восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)
измерения: Высота глаза, уровень "1", уровень "0", амплитуда глаза, ширинаглаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE
поддержка тестирования сигналов по маске
Анализ джиттера (опция)источник: КАН1…КАН4
восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)
период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения,-Коэф. Заполнения, скорость передачи данных
разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER
АвтоустановкаВ/дел, с/дел, параметры синхросигнала
Режим X-YХ – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Декодирование
Формат данныхстандартно - I2C, SPI, UART/RS232, CAN, LIN
опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Логический анализатор (опция)
Число каналов16
Частота дискретизации1 ГГц максимум
Длительность импульса от 3,3 нс
Синхронизацияпо фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Порог срабатыванияTTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналовсинус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон1 мкГц…25 МГц (Синус)
1 мкГц…10 МГц (Прямоугольник, импульс)
1 мкГц…300 кГц (Пила)
1 мкГц…5 МГц (сигналы произвольной формы)
щум, полоса частот > 25 МГц
Разрешение1 мкГц
Погрешность установки±5*10-5
Частота дискретизации125 МГц
Длина памяти16000 точек для произвольной формы
Разрядность АЦП14 бит
Выходной уровень3 Впик-пик(50 Ом); 6 Впик-пик (1 МОм)
Постоянное смещение± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня|Voffset|<=Vmax - Vpp/2
, где Voffset – установленно значение постоянного смещенияVmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления
Vpp – установленное значение выходного уровня сигнала
Скважность1 % ~ 99 % (для прямоугольника и импульса)
Симметрия0 % ~ 100 % (для пилы)
Напряжение изоляции± 42 Впик
Общие данные
ЖК-дисплейцветной емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений

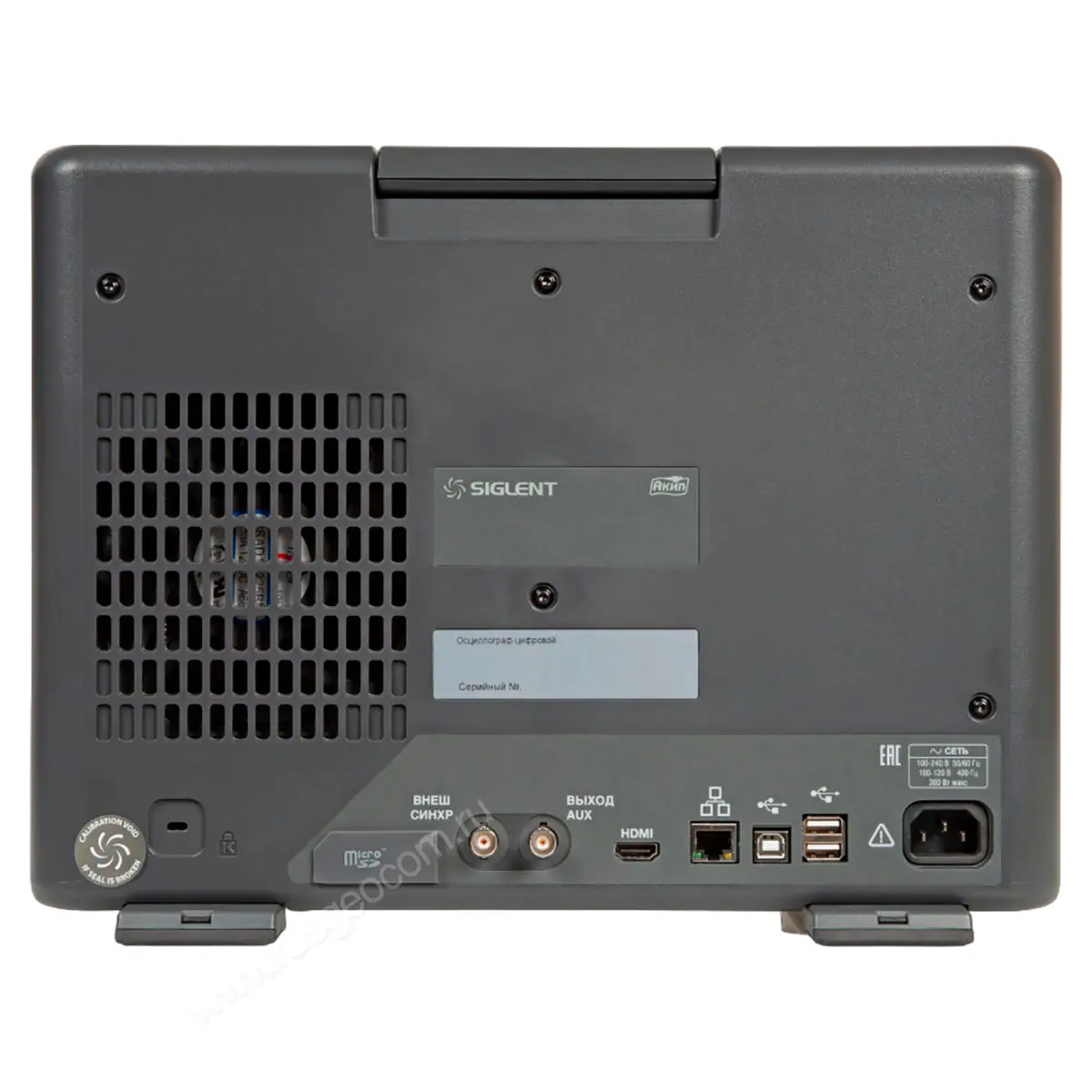

Входы выходыпередняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр
задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз
Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL)
HDMI
Напряжение питания100 - 240 В (50/ 60 Гц), 100 - 120 В (400 Гц); 193 Вт максимум
Габариты379 х 159 х 288 мм
Масса5,5 кг
  • Описание

АКИП-4135/3 — это флагманский четырехканальный цифровой осциллограф, сочетающий в себе широкую полосу пропускания 2 ГГц и беспрецедентную скорость захвата данных. Прибор разработан для высокоточного анализа быстропротекающих процессов в радиоэлектронных системах, современных шинах передачи данных и СВЧ-устройствах. Ключевой особенностью модели является сочетание глубокой памяти и интеллектуальных функций поиска, что позволяет эффективно работать с огромными массивами информации, не упуская редкие аномалии и сложные зависимости в структуре сигналов.

Ключевые преимущества

  • Полоса пропускания 2 ГГц: надежная работа с высокочастотными компонентами и быстрыми фронтами сигналов.
  • Скорость обновления до 750 000 осциллограмм/сек: мгновенное обнаружение редких глитчей и нестабильностей.
  • Дискретизация до 10 ГГц: режим ESR обеспечивает максимальную плотность точек для безупречной детализации.
  • Режимы HISTORY и сегментированной памяти: автоматическая фиксация истории изменений сигнала для ретроспективного анализа.
  • Интеллектуальная система поиска "Search": мгновенная навигация по большим массивам данных по заданным критериям.
  • Глубокая память 500 МБ: захват длительных временных интервалов с сохранением высокой частоты выборки.

Скорость захвата и качество визуализации

Цифровой осциллограф устанавливает новые стандарты производительности в своем классе. Благодаря скорости обновления экрана до 750 000 кадров в секунду, прибор позволяет визуализировать динамику сигнала практически в реальном времени. Максимальная частота дискретизации 5 ГГц (до 10 ГГц в режиме ESR) в совокупности с поддержкой различных методов интерполяции гарантирует точность восстановления формы сигнала даже на предельных частотах. 8-битный АЦП и возможность переключения входного сопротивления (50 Ом / 1 МОм) обеспечивают гибкость при подключении различных типов пробников и источников.

Работа с архивом данных и сегментирование

Для задач, требующих длительного наблюдения, в АКИП-4135/3 реализована продвинутая работа с памятью объемом 500 МБ. Режим сегментирования позволяет эффективно использовать этот объем, сохраняя только значимые фрагменты сигнала из разных временных интервалов. Функция HISTORY работает в фоновом режиме, автоматически записывая прошлые состояния сигнала. Это дает инженеру возможность "отмотать" время назад и детально изучить событие, которое привело к сбою, даже если оно не было зафиксировано триггером в момент возникновения.

Аналитическая мощь и поиск событий

Математический пакет осциллографа включает в себя не только стандартные операции, но и быстрое преобразование Фурье (БПФ) на массиве до 8 миллионов точек, что превращает устройство в полноценный анализатор спектра. В условиях избытка данных на помощь приходит "поисковая машина" (Search): она автоматически находит события, соответствующие заданным параметрам, существенно сокращая время на рутинную проверку. Прибор поддерживает синхронизацию и декодирование большинства популярных протоколов, обеспечивая комплексную отладку систем со смешанными сигналами.

Эргономика и надежность измерений

АКИП-4135/3 спроектирован как универсальный инструмент для исследовательских лабораторий и производственных площадок. Широкий спектр автоматических и курсорных измерений предоставляет исчерпывающую статистику по всем параметрам сигнала. Высокая стабильность характеристик и продуманный интерфейс управления позволяют сосредоточиться на решении инженерных задач, обеспечивая гарантированную точность и повторяемость результатов измерений в полосе до 2 ГГц.

Купить цифровой осциллограф АКИП-4135/3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
