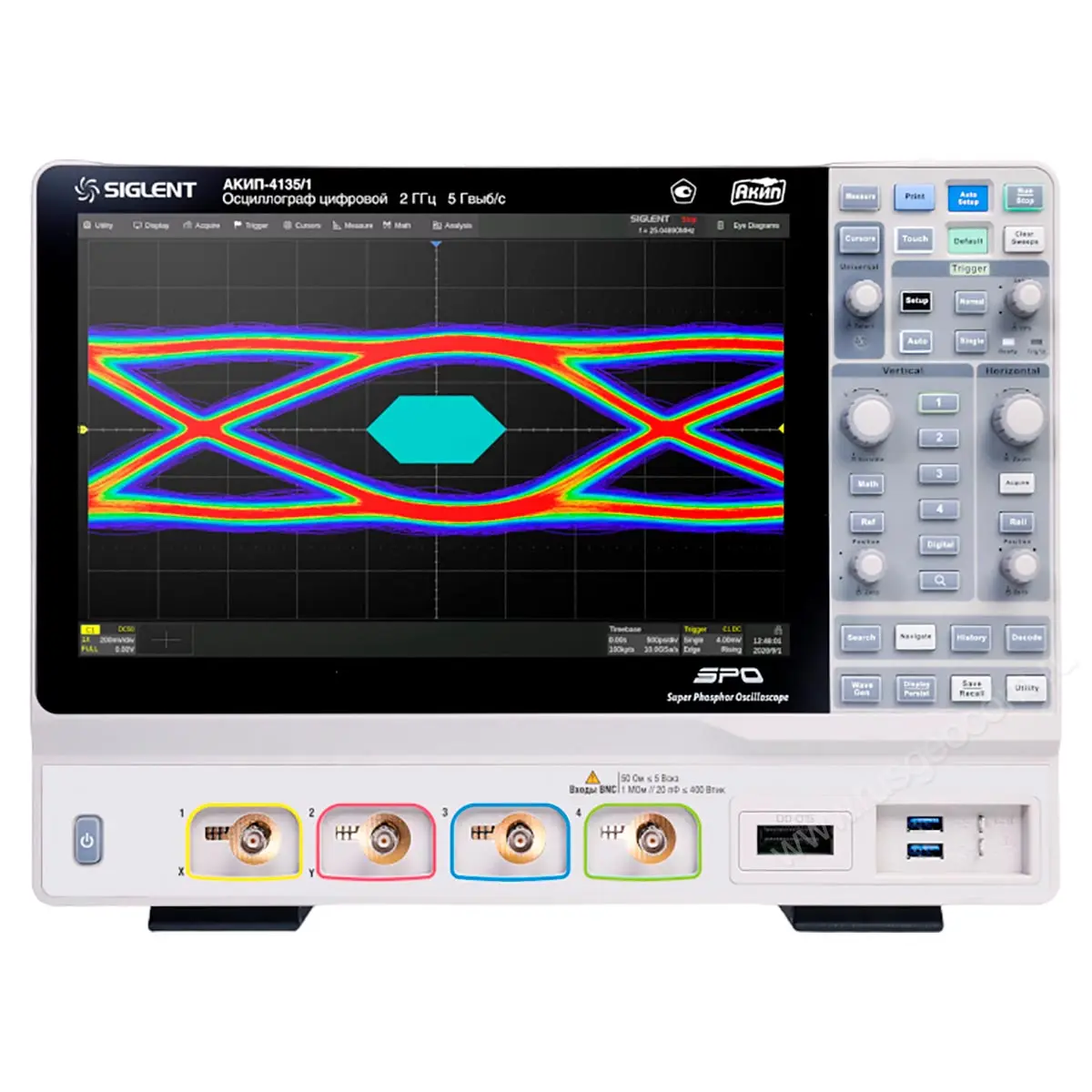

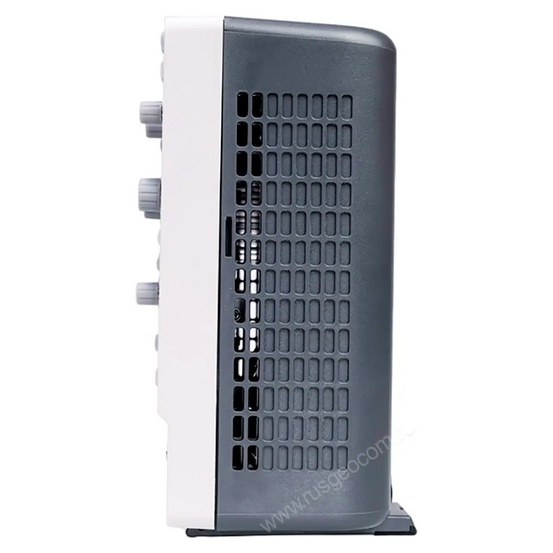

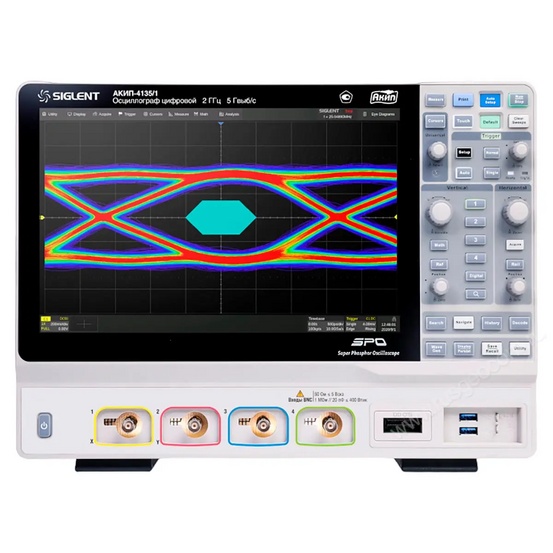

Осциллограф АКИП-4135/1

Наличие по запросу

966435руб.

Оформить заказ

Курсорные:

Порог срабатывания: TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)

Сопряжение входа:

Параметры входа:

Габариты: 379 х 159 х 288 мм

Пиковый детектор: 200 пс

Погрешность измерения временных интервалов: ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц

Режимы работы: выборка, пиковый детектор, усреднение, накопление, Hi-Res

Эквив. частота дискретиз.:

Измерительный канал: любой из аналоговых каналов

Вертикальное разрешение:

Длительность записи:

Напряжение теста:

Погрешность коэффициента отклонения:

Погрешность установки К откл.: ± 3 %

Источники синхросигнала: любой из каналов, внешний (Ext, Ext/5), сеть, логический канал

Объем памяти на канал:

Поддерживаемый источник сигнала: SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422

Симметрия: 0 % ~ 100 % (для пилы)

Каналы регистрации:

Временная задержка между каналами:

Погрешность измерения напряжения: ±(0,015·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ.

Режимы запуска развертки: автоматический, ждущий, однократный

Максимальное напряжение:

Быстрая память:

Тип развертки: прямая, многоуровневая

Режимы запуска:

Экспорт данных:

Напряжение изоляции: ± 42 Впик

Погрешность коэф. развертки:

Курсорные измерения:

Разрешение по вертикали: 8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res))

Погрешности установки уровня постоянного смещения: ±(0,01·|Uсм|+0,0002·|Uпр|+0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел; Uсм – установленное значение напряжения смещения, мВ; Uпр – конечное значение диапазона установки напряжения смещения, мВ

Виды синхронизации: по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C,SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT

Сохранение данных:

Максимальное вх. напряжение:

Режим HISTORY: сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)

Выходной уровень: 3 В пик-пик (50 Ом); 6 В пик-пик (1 МОм)

Пределы измерения напряжений:

Погрешность измерения:

Типы синхронизации:

: 16

: стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester

Полоса пропускания в режиме Hi-Res: 9 бит: 0,25*дискретизации, до аналоговой полосы пропускания 10 бит: 0,115*дискретизации, до 1,15 ГГц (ограничение полосы пропускания) 11 бит: 0,055*дискретизации, до 550 МГц (ограничение полосы пропускания) 12 бит: 0,028*дискретизации, до 280 МГц (ограничение полосы пропускания) 13 бит: 0,014*дискретизации, до 140 МГц (ограничение полосы пропускания) 14 бит: 0,007*дискретизации, до 70 МГц (ограничение полосы пропускания) 15 бит: 0,0035*дискретизации, до 35 МГц (ограничение полосы пропускания) 16 бит: 0,0017*дискретизации, до 17 МГц (ограничение полосы пропускания)

Предзапуск: 0…100% памяти

Источник синхросигнала:

Измерение мощности (опция): качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение /выключение, переходная характеристика, PSRR, эффективность

Погрешность установки: ±5*10 -5

Макс. ток теста:

Статистика: текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание

Погрешность установки уровня синхронизации:

: 100 - 240 В (50/ 60 Гц), 100 - 120 В (400 Гц); 193 Вт максимум

Длина записи (1/2/4 канала) 3: 500 МБ/ 250 МБ/ 125 МБ на канал

Послезапуск: 0…5000 делений

Автоматические измерения:

Документирование:

Автоустановка: В/дел, с/дел, параметры синхросигнала

Режим X-Y: Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц

Погрешность уст. Коткл.:

Коэффициент развертки (К разв. ): 500 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел…1000 с/дел

Пределы измерения:

: 5,5 кг

Задержка:

Дополнительные измерения: площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов

Синхронизация по зоне: две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает

Диапазон частот анализа:

Длина памяти: 16000 точек для произвольной формы

Время нараст. (не более):

Внеш. тактовая частота:

напряжений:

Сопротивление 2 входа:

Полоса пропускания (-3 дБ, 50 Ом): 0 - 500 МГц

Входное напряжение:

Диаграммы Боде: анализ частотных характеристик по КАН1…КАН4 требуется опция генератора сигналов SAG1021I или генераторы серии АКИП-3409,АКИП-3418, АКИП-3422 подключенный по интерфейсу USB диапазон частот: 10 Гц … 120 МГц режим работы: линейный, логарифмический

Вид входа: открытый, закрытый, ВЧ и НЧ фильтры

ЖК-дисплей: цветной емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений

Минимальная полоса анализа:

Формы сигналов: синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)

Документирование результатов:

Пороговый уровень:

Диапазон частот перем. тока:

Сегментированная память:

Коэффициент отклонения (К откл. ): 500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм

Ограничение ПП: 20 МГц, 200 МГц

Глазковые диаграммы (опция): источник: КАН1…КАН4 восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) измерения: Высота глаза, уровень "1", уровень "0", амплитуда глаза, ширинаглаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE поддержка тестирования сигналов по маске

Чувствительность синхронизации: внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)

Число точек:

Ограничение уровня: |Voffset|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещенияVmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала

Погрешность по постоянному уровню:

Рабочая температура:

Зарядное устройство/адаптер:

Коэффициент отклонения:

Время нарастания (50 Ом): ≤ 550 пс

Функции: +, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, редактор формул БПФ – частотный анализ при длине памяти 8 МБ

Анализ джиттера (опция): источник: КАН1…КАН4 восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения,-Коэф. Заполнения, скорость передачи данных разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER

Источник курсоров: КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА

Режимы:

Относительная погрешность установки коэффициентов отклонения:

Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц):

Входы выходы: передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) HDMI

Погрешность усреднения:

Скважность: 1 % ~ 99 % (для прямоугольника и импульса)

Коэффициент развертки:

Погрешность опорного генератора: ±2,5*10 -6

Предел измерений:

Погрешность установки (К разв. ):

Источник измерений: КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM

Максимальное входное напряжение: ≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом

Погрешность уст. Кразв.:

Виды измерений: верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза

Погрешность установки порога:

Режимы выборки:

Погрешность установки Коткл.:

Функции по вертикали: Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе

Входной импеданс: 50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ

Ист. синхронизации:

Шаг коэффициента развертки:

Постоянное смещение: ± 1,5 В (50 Ом); ± 3 В (1 МОм)

Питание:

Синхронизация: по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT

: от 3,3 нс

Частотный диапазон: 1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) щум, полоса частот > 25 МГц

Время нарастания (не более):

Функции по горизонтали: f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitterПериод, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф.Заполнения, -Коэф. Заполнения, Задержка, Джиттер

Коэффициент деления:

Режимы запуска разв.:

Погрешность коэффициента развертки:

Макс. частота дискретизации:

Разрешение: 1 мкГц

Интерполяция: SinX/X, X

Диапазон установки смещения: 50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В

Макс. вх. напряжение:

Измерение задержки: фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение

Время нарастания:

Тип синхронизации:

Интервал регистрации:

Режимы развертки:

Разрядность АЦП: 14 бит

Погрешность:

Режим сбора данных:

: 10 Гц … 120 МГц (линейный или логарифмический режим)

Погрешность установки Кразв.:

Математические каналы: F1, F2, F3, F4

Измерение вр. задержки:

Универсальное питание:

Фильтры синхронизации:

Источник синхронизации:

Диапазон измерений: весь экран или ограниченно (определяется курсорами)

Индикация:

Макс. частота дискретиз.:

Источник математики: КАН1…КАН4, F1…F4

Частота дискретизации: 125 МГц

Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	0 - 500 МГц
Время нарастания (50 Ом)	≤ 550 пс
Ограничение ПП	20 МГц, 200 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки К_откл.	± 3 %
Погрешность измерения напряжения	±(0,015·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ.
Диапазон установки смещения	50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В
Погрешности установки уровня постоянного смещения	±(0,01·\|Uсм\|+0,0002·\|Uпр\|+0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел; Uсм – установленное значение напряжения смещения, мВ; Uпр – конечное значение диапазона установки напряжения смещения, мВ
Входной импеданс	50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	500 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность опорного генератора	±2,5*10^-6
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C,SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Синхронизация по зоне	две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res))
Частота дискретизации	5 ГГц на канал (10 ГГц в режиме ESR)²
Полоса пропускания в режиме Hi-Res	9 бит: 0,25дискретизации, до аналоговой полосы пропускания 10 бит: 0,115дискретизации, до 1,15 ГГц (ограничение полосы пропускания) 11 бит: 0,055дискретизации, до 550 МГц (ограничение полосы пропускания) 12 бит: 0,028дискретизации, до 280 МГц (ограничение полосы пропускания) 13 бит: 0,014дискретизации, до 140 МГц (ограничение полосы пропускания) 14 бит: 0,007дискретизации, до 70 МГц (ограничение полосы пропускания) 15 бит: 0,0035дискретизации, до 35 МГц (ограничение полосы пропускания) 16 бит: 0,0017дискретизации, до 17 МГц (ограничение полосы пропускания)
Интерполяция	SinX/X, X
Длина записи (1/2/4 канала)³	500 МБ/ 250 МБ/ 125 МБ на канал
Пиковый детектор	200 пс
Режимы работы	выборка, пиковый детектор, усреднение, накопление, Hi-Res
Курсовое измерение
Источник курсоров	КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Функции	ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) режим отслеживания: время - X1, X2, (X1-X2)
Автоматические измерения
Источник измерений	КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
Диапазон измерений	весь экран или ограниченно (определяется курсорами)
Функции по вертикали	Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitterПериод, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф.Заполнения, -Коэф. Заполнения, Задержка, Джиттер
Дополнительные измерения	площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
Измерение задержки	фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Статистика	текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание
Математика
Математические каналы	F1, F2, F3, F4
Источник математики	КАН1…КАН4, F1…F4
Функции	+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, редактор формул БПФ – частотный анализ при длине памяти 8 МБ
АЧХ анализ диаграмма боде
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORY	сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
Диаграммы Боде	анализ частотных характеристик по КАН1…КАН4 требуется опция генератора сигналов SAG1021I или генераторы серии АКИП-3409,АКИП-3418, АКИП-3422 подключенный по интерфейсу USB диапазон частот: 10 Гц … 120 МГц режим работы: линейный, логарифмический
Измерение мощности (опция)	качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение /выключение, переходная характеристика, PSRR, эффективность
Глазковые диаграммы (опция)	источник: КАН1…КАН4 восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) измерения: Высота глаза, уровень "1", уровень "0", амплитуда глаза, ширинаглаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE поддержка тестирования сигналов по маске
Анализ джиттера (опция)	источник: КАН1…КАН4 восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения,-Коэф. Заполнения, скорость передачи данных разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Декодирование
Формат данных	стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	1 ГГц максимум
Длительность импульса	от 3,3 нс
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) щум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	3 В_{пик-пик}(50 Ом); 6 В_{пик-пик} (1 МОм)
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня	\|Voffset\|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещенияVmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Напряжение изоляции	± 42 Впик
Общие данные
ЖК-дисплей	цветной емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений

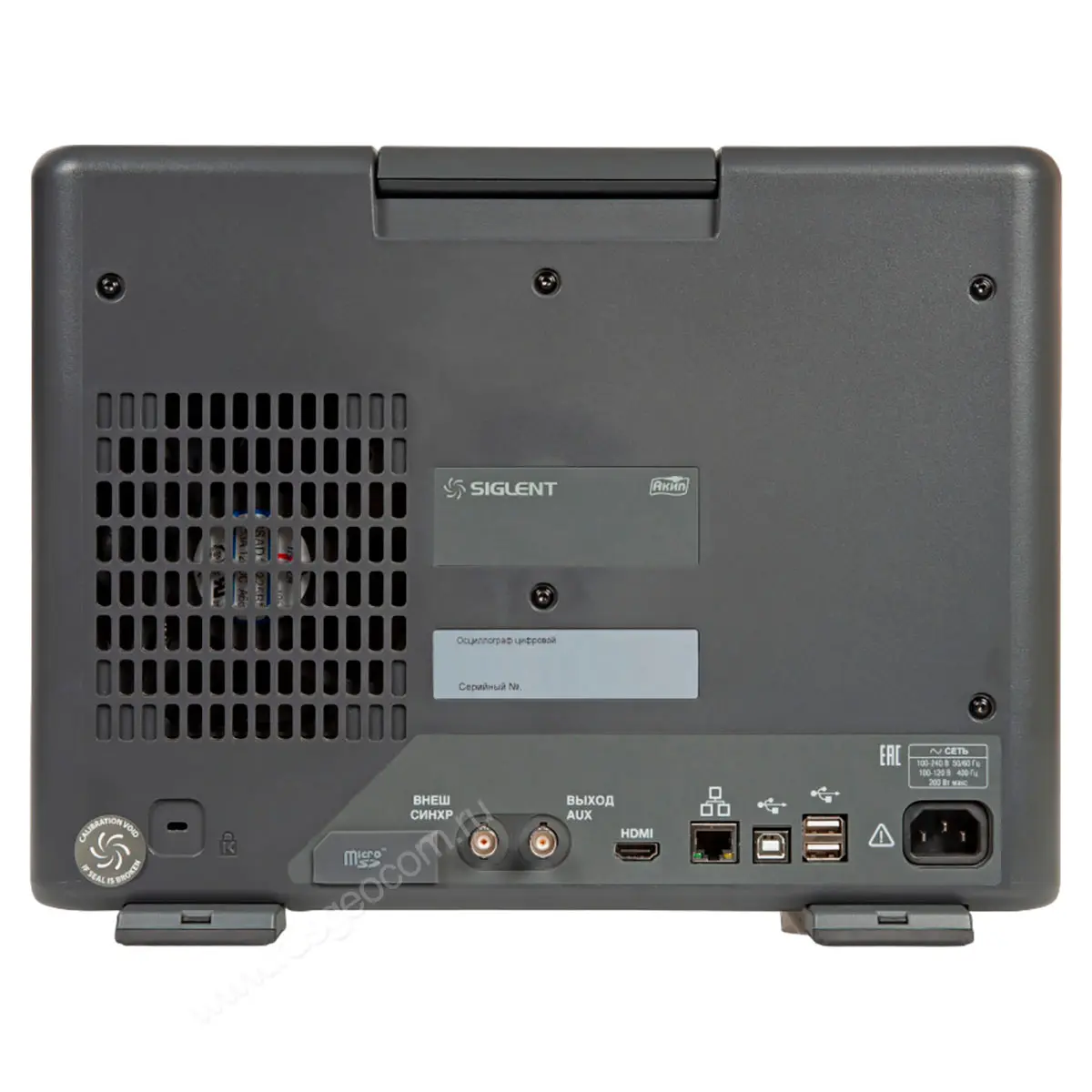

Входы выходы	передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) HDMI
Напряжение питания	100 - 240 В (50/ 60 Гц), 100 - 120 В (400 Гц); 193 Вт максимум
Габариты	379 х 159 х 288 мм
Масса	5,5 кг

Описание

АКИП-4135/1 — это мощный четырехканальный осциллограф, представляющий собой универсальный инструмент для глубокого анализа электронных схем и отладки высокоскоростных интерфейсов. Прибор сочетает в себе полосу пропускания 500 МГц и исключительную производительность системы сбора данных. Благодаря возможности гибкого распределения ресурсов памяти и частоты дискретизации, данный осциллограф позволяет одинаково эффективно исследовать как быстрые переходные процессы, так и длительные последовательности сигналов в смешанных цепях.

Ключевые преимущества

Частота дискретизации до 10 ГГц: режим ERS удваивает стандартный показатель для детального захвата фронтов.
Глубокая память до 500 МБ: возможность записи и анализа протяженных временных интервалов без потери разрешения.
Режим Hi-Res и прецизионная математика: повышенная точность АЦП и спектральный анализ БПФ на 8 миллионах точек.
Широкий набор протоколов: аппаратное декодирование шин от простых I2C/UART до сложных CAN FD и FlexRay.
Интегрированный генератор 25 МГц: создание сигналов произвольной формы для эмуляции рабочих условий.
Анализ качества электропитания: программные опции для измерения мощности и построения глазковых диаграмм.

Производительность и режимы оцифровки

Цифровой осциллограф обеспечивает высокую достоверность воспроизведения сигнала благодаря базовой дискретизации 5 ГГц на канал, которая в специальном режиме ERS может быть увеличена до 10 ГГц. Объем памяти варьируется от 125 МБ до 500 МБ, что является одним из лучших показателей в классе и позволяет сохранять детализацию сигнала даже при больших развертках. Для борьбы с шумами и поиска редких аномалий предусмотрены режимы пикового детектора, усреднения и функция Hi-Res, повышающая вертикальное разрешение прибора.

Комплексный анализ и математический аппарат

Функционал АКИП-4135/1 выходит далеко за рамки простой визуализации. Встроенный математический пакет поддерживает как базовые арифметические операции, так и сложные вычисления в реальном времени. Функция БПФ (быстрое преобразование Фурье), оперирующая массивом в 8 миллионов точек, превращает осциллограф в мощный анализатор спектра. Инженеры могут использовать регистратор данных, режим XY и растяжку окна для детального изучения отдельных фрагментов записи. Наличие программного вольтметра и семиразрядного частотомера позволяет использовать один прибор вместо целого набора лабораторного оборудования.

Работа со смешанными сигналами и декодирование

АКИП-4135/1 оптимизирован для работы с современными цифровыми интерфейсами. В базовой версии прибор поддерживает декодирование популярных шин I2C, SPI и UART, а расширенные программные опции позволяют работать с автомобильными протоколами CAN FD и FlexRay. При необходимости прибор может быть доукомплектован 16-канальным логическим анализатором, что превращает его в полноценный осциллограф смешанных сигналов (MSO) для отладки микропроцессорных систем.

Эргономика и дистанционное управление

Прибор оснащен современными интерфейсами связи, включая USB, LAN и HDMI для вывода изображения на внешний монитор. Поддержка команд SCPI обеспечивает легкую интеграцию осциллографа в автоматизированные измерительные комплексы. Удобство работы дополняется адаптивной системой подсветки луча, интенсивность которой зависит от частоты повторения сигнала, что позволяет визуально оценивать стабильность исследуемого процесса.

Купить цифровой осциллограф АКИП-4135/1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
