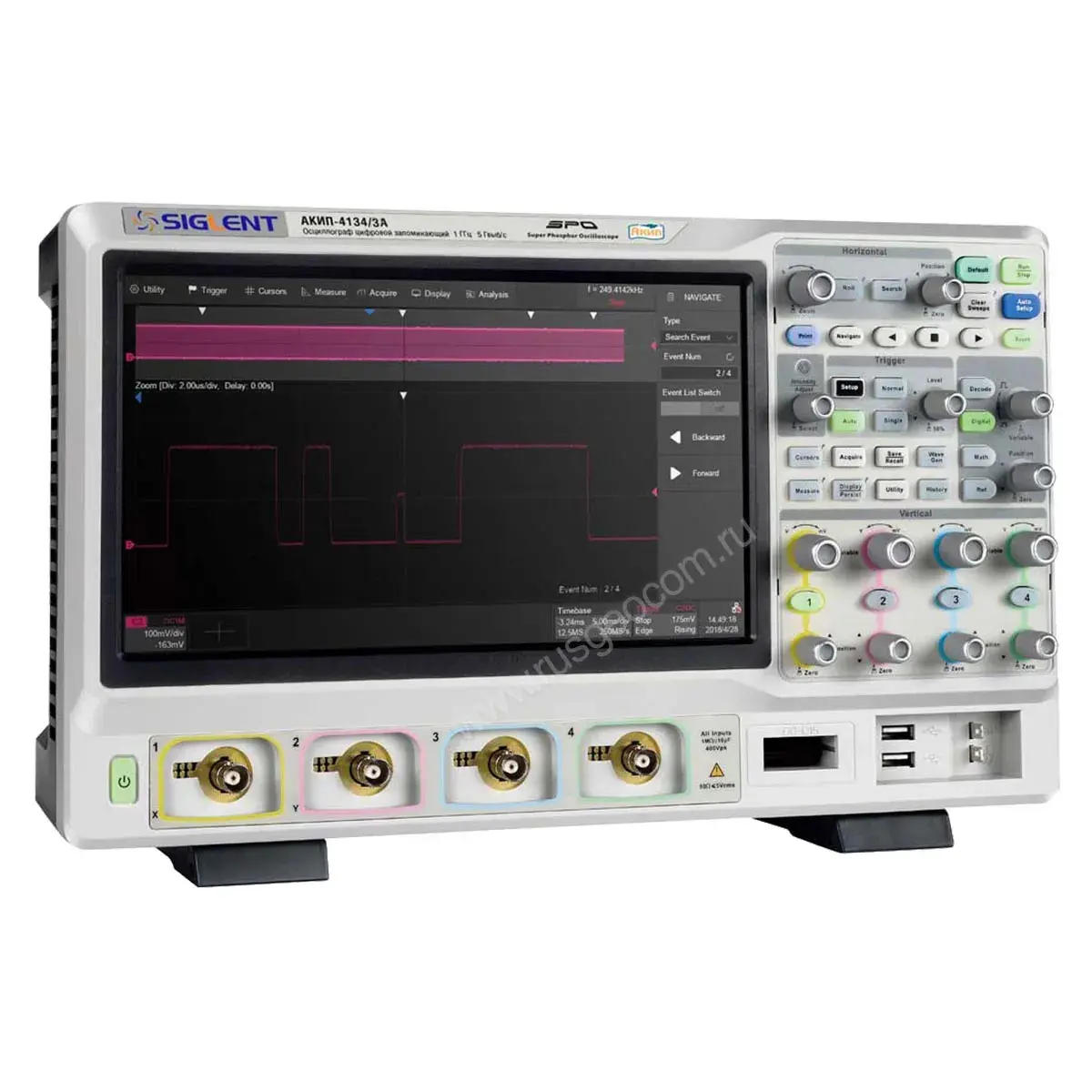

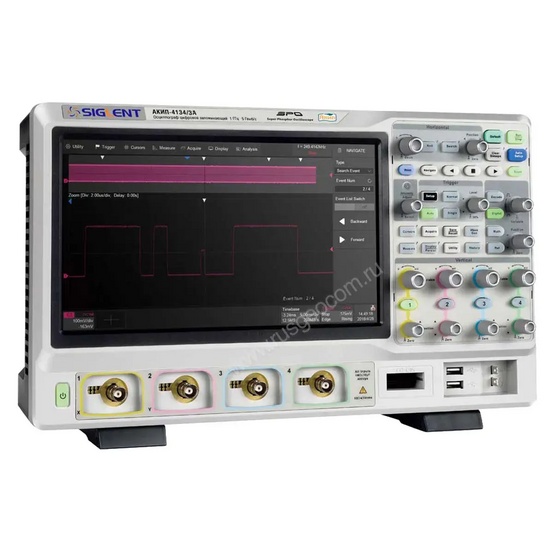

Осциллограф АКИП-4134/3А

Наличие по запросу

865640руб.

Оформить заказ

Предел измерений:

Погрешность установки (К разв. ):

Максимальное входное напряжение: ≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом

Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц):

Погрешность усреднения:

Скважность: 1 % ~ 99 % (для прямоугольника и импульса)

Коэффициент развертки:

Погрешность установки Коткл.:

Функции по вертикали: Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе

Входной импеданс: 50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ

Погрешность уст. Кразв.:

Виды измерений: верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза

Погрешность установки порога:

Режимы выборки:

Частотный диапазон: 1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц

Время нарастания (не более):

Функции по горизонтали: f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза

Коэффициент деления:

Ист. синхронизации:

Шаг коэффициента развертки:

Постоянное смещение: ± 3 В (1 МОм); ± 1,5 В (50 Ом)

Питание:

Синхронизация: по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN

Операторы: любой аналоговый канал

Диапазон установки смещения: 500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В

Макс. вх. напряжение:

Измерение задержки: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF

Время нарастания:

Режимы запуска разв.:

Погрешность коэффициента развертки:

Макс. частота дискретизации:

Разрешение: 1 мкГц

Интерполяция: SinX/X, X

: 10 Гц … 120 МГц (линейный или логарифмический режим)

Погрешность установки Кразв.:

Тип синхронизации:

Интервал регистрации:

Режимы развертки:

Разрядность АЦП: 14 бит

Погрешность:

Режим сбора данных:

: USB TMC (host/device), LAN

Индикация:

Макс. частота дискретиз.:

Частота дискретизации: 125 МГц

Измерение вр. задержки:

Универсальное питание:

Фильтры синхронизации:

Источник синхронизации:

Режимы работы: выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение

Эквив. частота дискретиз.:

Измерительный канал: любой из аналоговых каналов

Вертикальное разрешение:

Курсорные:

Порог срабатывания: TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В)

Сопряжение входа:

Параметры входа:

Габариты: 370 х 144 х 231 мм

Пиковый детектор: 400 пс

Погрешность установки К откл.: ±3 %

Источники синхросигнала: любой из каналов, внешний (Ext, Ext/5), сеть, логический канал

Объем памяти на канал:

Поддерживаемый источник сигнала: SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422

Длительность записи:

Напряжение теста:

Погрешность коэффициента отклонения:

Режимы запуска развертки: автоматический, ждущий, однократный

Максимальное напряжение:

Быстрая память:

Тип развертки: прямая, многоуровневая

Симметрия: 0 % ~ 100 % (для пилы)

Каналы регистрации:

Временная задержка между каналами:

Разрешение по вертикали: 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))

Виды синхронизации: по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Сохранение данных:

Максимальное вх. напряжение:

Режим HISTORY: сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)

Режимы запуска:

Экспорт данных:

Напряжение изоляции: ± 42 Впик (только для SAG1021I)

Погрешность коэф. развертки:

Курсорные измерения:

: стандартно -I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-1553, FlexRay

Предзапуск: 0…100% памяти

Источник синхросигнала:

Выходной уровень: -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)

Пределы измерения напряжений:

Погрешность измерения:

Типы синхронизации:

: 16

Послезапуск: 0…5000 делений

Автоматические измерения:

Документирование:

Автоустановка: В/дел, с/дел, параметры синхросигнала

Погрешность установки: ±5*10-5

Макс. ток теста:

Погрешность установки уровня синхронизации:

: 100-240 В (50/ 60 Гц), 100-120 В (400 Гц); 100 Вт максимум

Задержка:

Диапазон частот анализа:

Режим X-Y: Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц

Погрешность уст. Коткл.:

Коэффициент развертки (К разв. ): 200 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел...1000 с/дел

Пределы измерения:

: 4 кг

Полоса пропускания (-3 дБ, 50 Ом): 0 - 1 ГГц

Входное напряжение:

Вид входа: открытый, закрытый, ВЧ и НЧ фильтры

ЖК-дисплей: цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений

Минимальная полоса анализа:

Длина памяти: 16000 точек для произвольной формы

Время нараст. (не более):

Внеш. тактовая частота:

напряжений:

Сопротивление 2 входа:

Коэффициент отклонения (К откл. ): 500 мкВ/дел…1 В/дел - 50 Ом 500 мкВ/дел…10 В/дел - 1 МОм

Ограничение ПП: 20 МГц, 200 МГц

Чувствительность синхронизации: внутренняя: 0,3...1,5 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)

Число точек:

Формы сигналов: синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)

Документирование результатов:

Пороговый уровень:

Диапазон частот перем. тока:

Сегментированная память:

: USB Hosts, USB Device, LAN

Функции: +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ

Режимы:

Относительная погрешность установки коэффициентов отклонения:

Ограничение уровня: |Voffset| <=Vmax - Vpp/2 Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала

Погрешность по постоянному уровню:

Длина записи: 125 МБ на канал (250 МБ при объединении каналов)

Рабочая температура:

Зарядное устройство/адаптер:

Коэффициент отклонения:

Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	0 - 1 ГГц
При установке коэффициента отклонения 2 мВ/дел и меньше, включается ограничение полосы пропускания 200 МГц
Время нарастания	≤ 0,4 нс
Ограничение ПП	20 МГц, 200 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…1 В/дел - 50 Ом 500 мкВ/дел…10 В/дел - 1 МОм
Погрешность установки К_откл.	±3 %
Диапазон установки смещения	500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В
Входной импеданс	50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	200 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел...1000 с/дел
Погрешность установки (К_разв.)	± 1*10^-6
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,3...1,5 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации	2,5 ГГц на канал (5 ГГц при объединении каналов)
Интерполяция	SinX/X, X
Длина записи	125 МБ на канал (250 МБ при объединении каналов)
Пиковый детектор	400 пс
Режимы работы	выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза
Измерение задержки	FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF
Математика
Функции	+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ
Операторы	любой аналоговый канал
АЧХ анализ диаграмма боде
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORY	сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)
Интерфейс	USB TMC (host/device), LAN
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц
Декодирование
Формат данных	стандартно -I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-1553, FlexRay
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	1,25 ГГц максимум
Длина памяти	до 62,5 МБ/канал
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	-1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)
Постоянное смещение	± 3 В (1 МОм); ± 1,5 В (50 Ом)
Ограничение уровня	\|Voffset\| <=Vmax - Vpp/2 Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Напряжение изоляции	± 42 Впик (только для SAG1021I)
Общие данные
ЖК-дисплей	цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Интерфейсы	USB Hosts, USB Device, LAN
Напряжение питания	100-240 В (50/ 60 Гц), 100-120 В (400 Гц); 100 Вт максимум
Габариты	370 х 144 х 231 мм
Масса	4 кг

Описание

Осциллограф АКИП-4134/3А сочетает в себе высокую скорость обновления экрана, разнообразные режимы и множество дополнительных функций, что делает его подходящим для изучения сложных и быстро изменяющихся процессов.

Благодаря различным режимам интерполяции, прибор может обрабатывать и отображать данные с высокой точностью, что особенно важно при анализе быстро изменяющихся сигналов. Это качество делает его незаменимым инструментом для специалистов, работающих с высокочастотными сигналами и в условиях, требующих мгновенного реагирования.

Режим сегментированной памяти

Особенность цифрового осциллографа — режим сегментированной памяти, который позволяет сохранять и анализировать разные временные отрезки сигналов. Это особенно полезно при длительном мониторинге, когда необходимо отслеживать изменения сигнала за определенный период времени. Режим HISTORY Mode фиксирует все изменения входного сигнала, предоставляя пользователю возможность вернуться к предыдущим данным и провести их анализ.

Автоматические и курсовые измерения

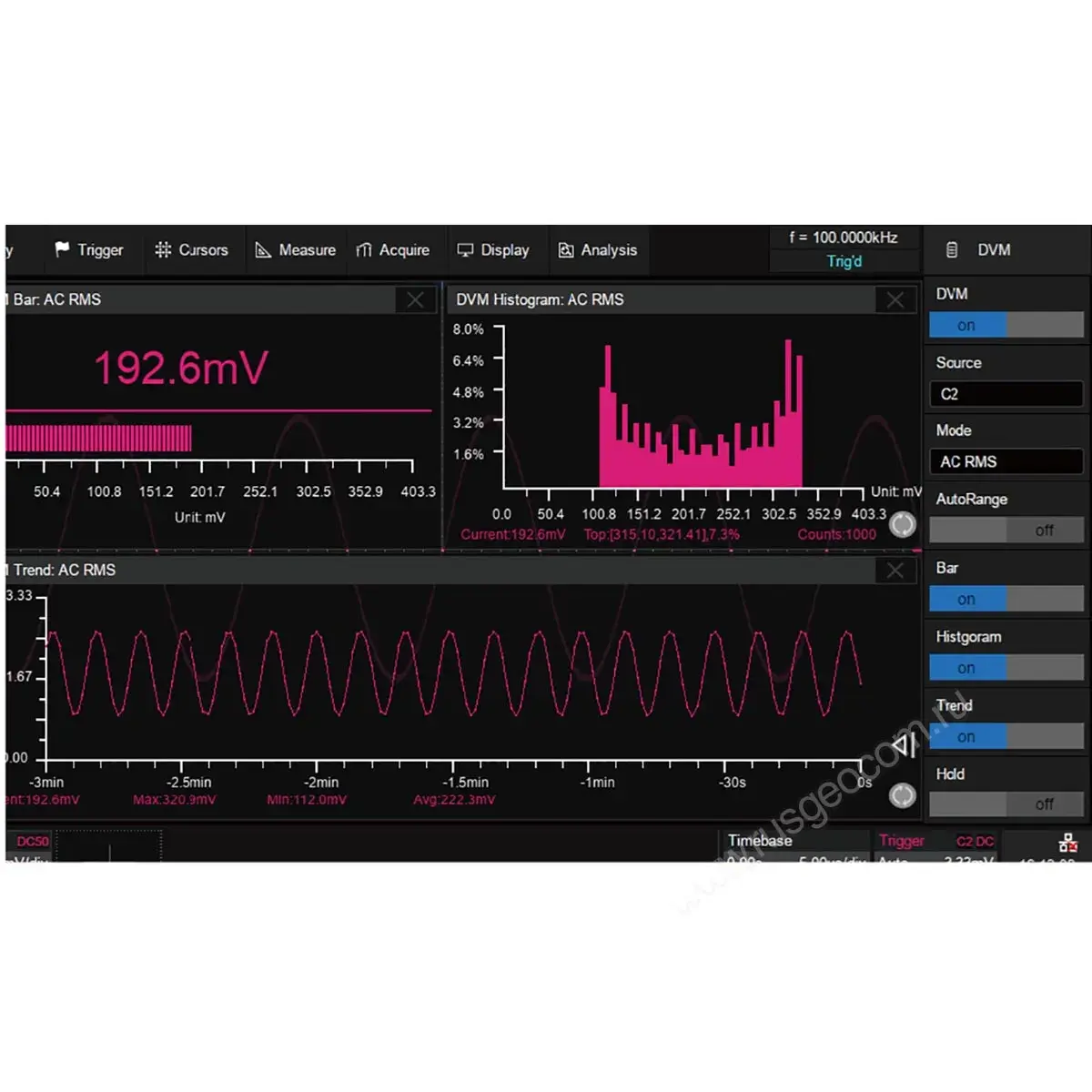

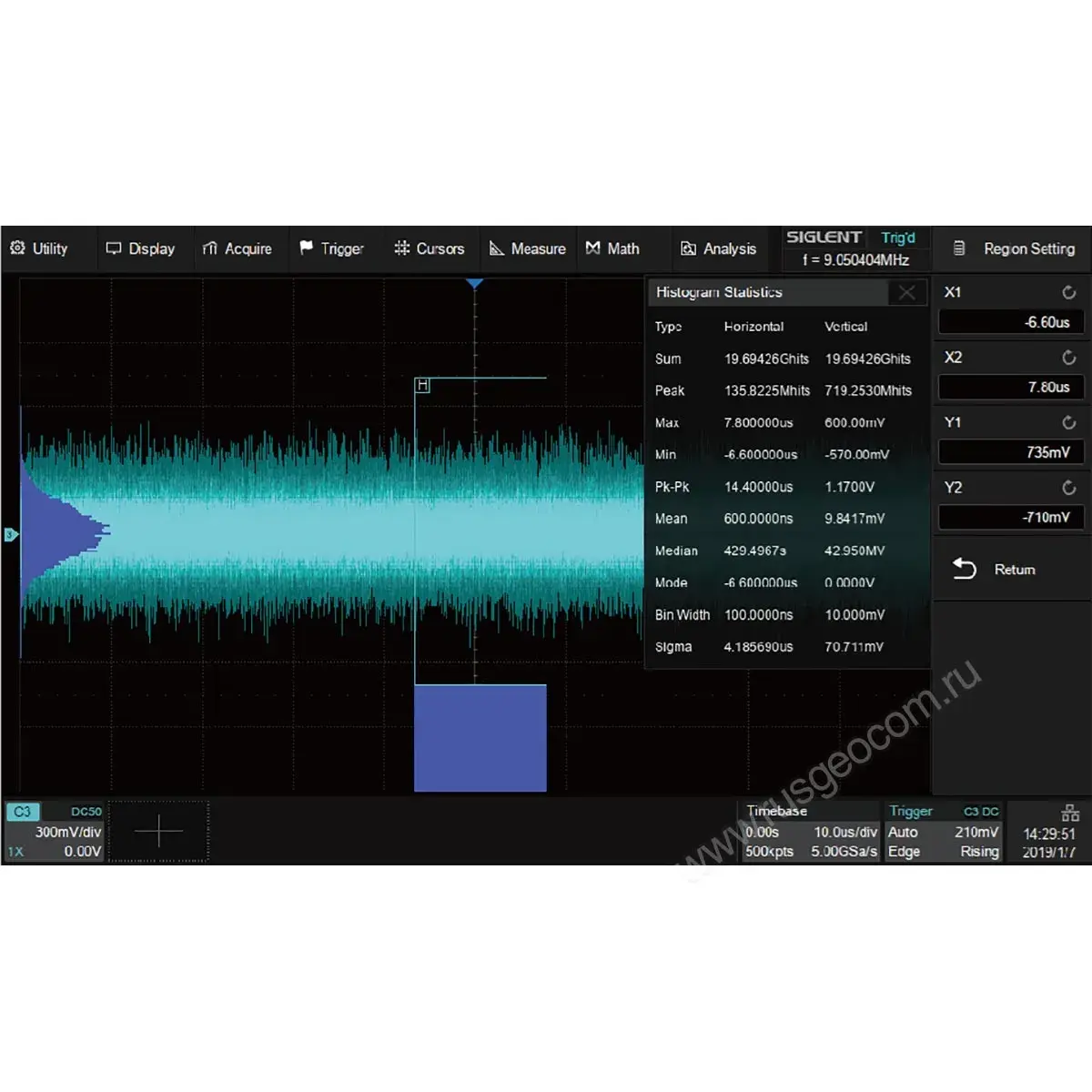

Осциллограф предлагает широкий выбор автоматических и курсовых измерений, что позволяет пользователям получать подробную информацию о сигнале без необходимости вручную настраивать каждое измерение. Это значительно упрощает процесс анализа и позволяет сосредоточиться на интерпретации результатов. Инструмент также предоставляет возможность настраивать параметры измерений в зависимости от конкретных задач, что делает его универсальным решением для различных приложений.

Математические функции

С помощью встроенных в АКИП-4134/3А математических функций и быстрого преобразования Фурье, пользователи могут выполнять сложные математические операции с сигналами, такие как сложение, вычитание и умножение. Это открывает новые горизонты для анализа и обработки сигналов, позволяя исследователям проводить более глубокие исследования и выявлять скрытые закономерности в данных.

“Поисковая машина” для эффективного анализа данных

Функция "Поисковая машина" значительно упрощает анализ больших объемов данных, позволяя быстро находить нужные события в сигнале по заданным критериям. Это особенно полезно для специалистов, работающих с большими массивами данных, так как экономит время и усилия, необходимые для ручного поиска нужной информации.

Универсальность и дополнительные опции

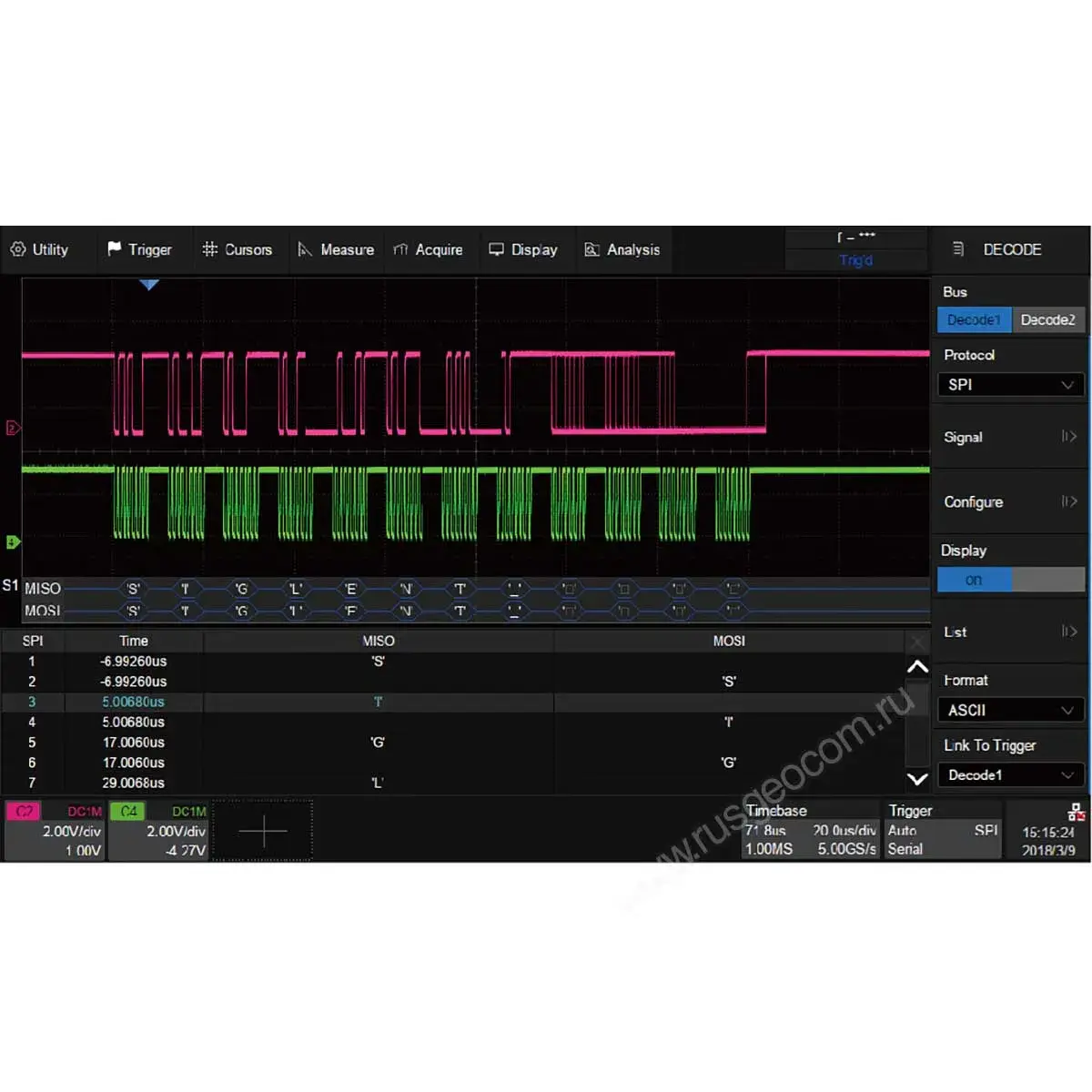

Осциллограф поддерживает синхронизацию и декодирование многих популярных типов сигналов, что делает его универсальным инструментом для работы с различными приложениями. Дополнительные опции, такие как логический анализатор на 16 каналов и функциональный генератор до 25 МГц, значительно расширяют его возможности. Это позволяет пользователям не только анализировать, но и генерировать сигналы, что делает эту модель идеальным решением для тестирования и разработки новых электронных устройств.

Купить цифровой осциллограф АКИП-4134/3А, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
