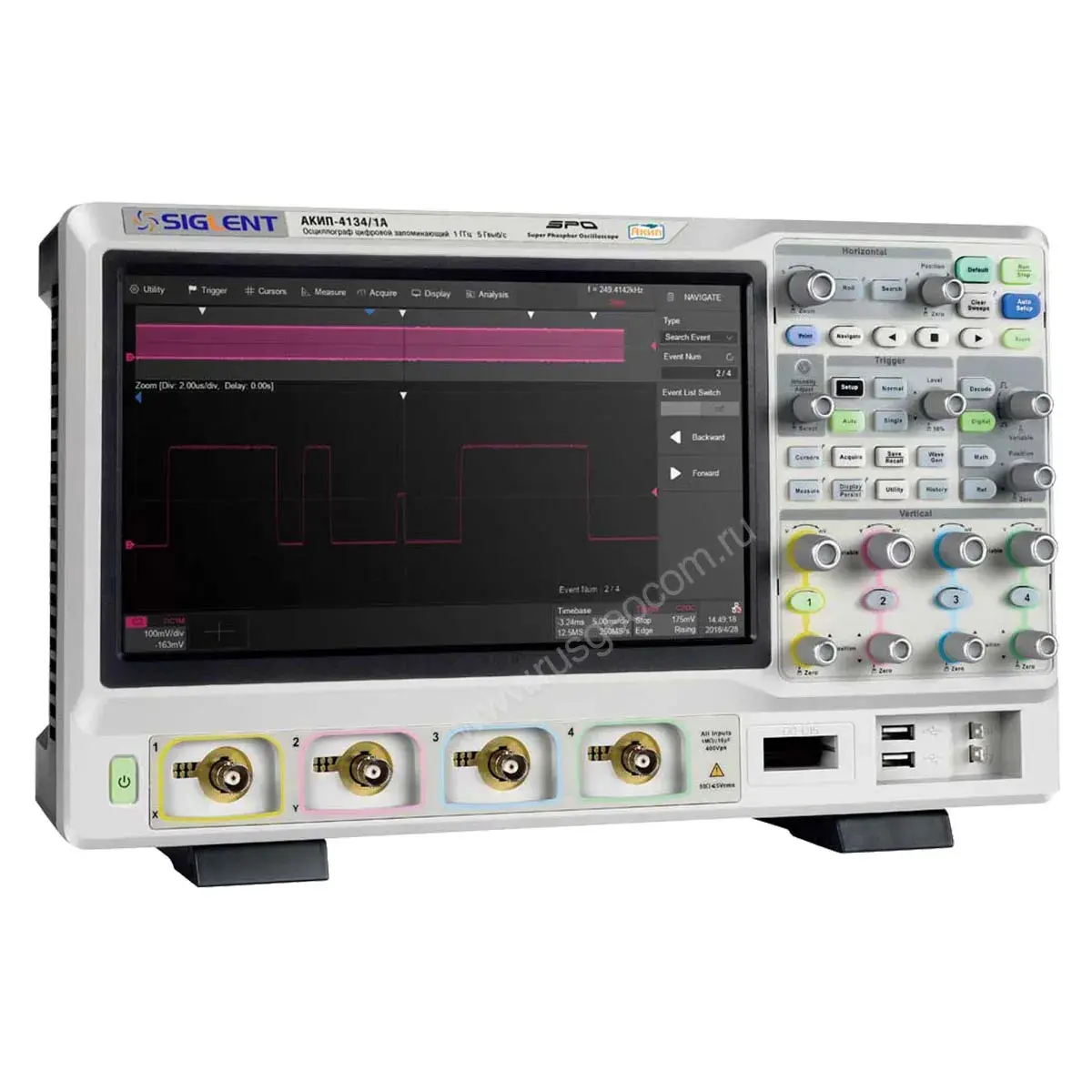

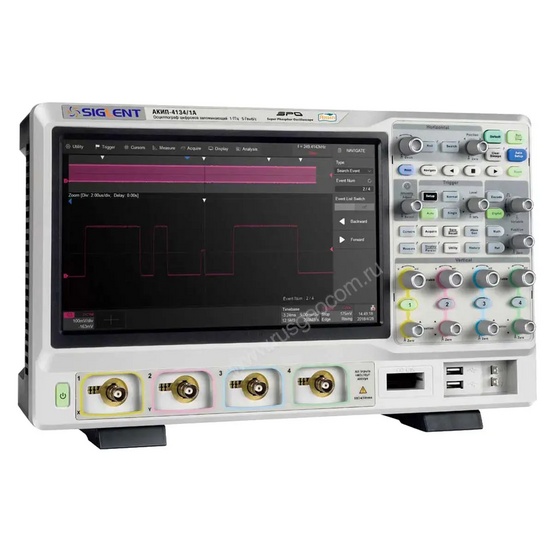

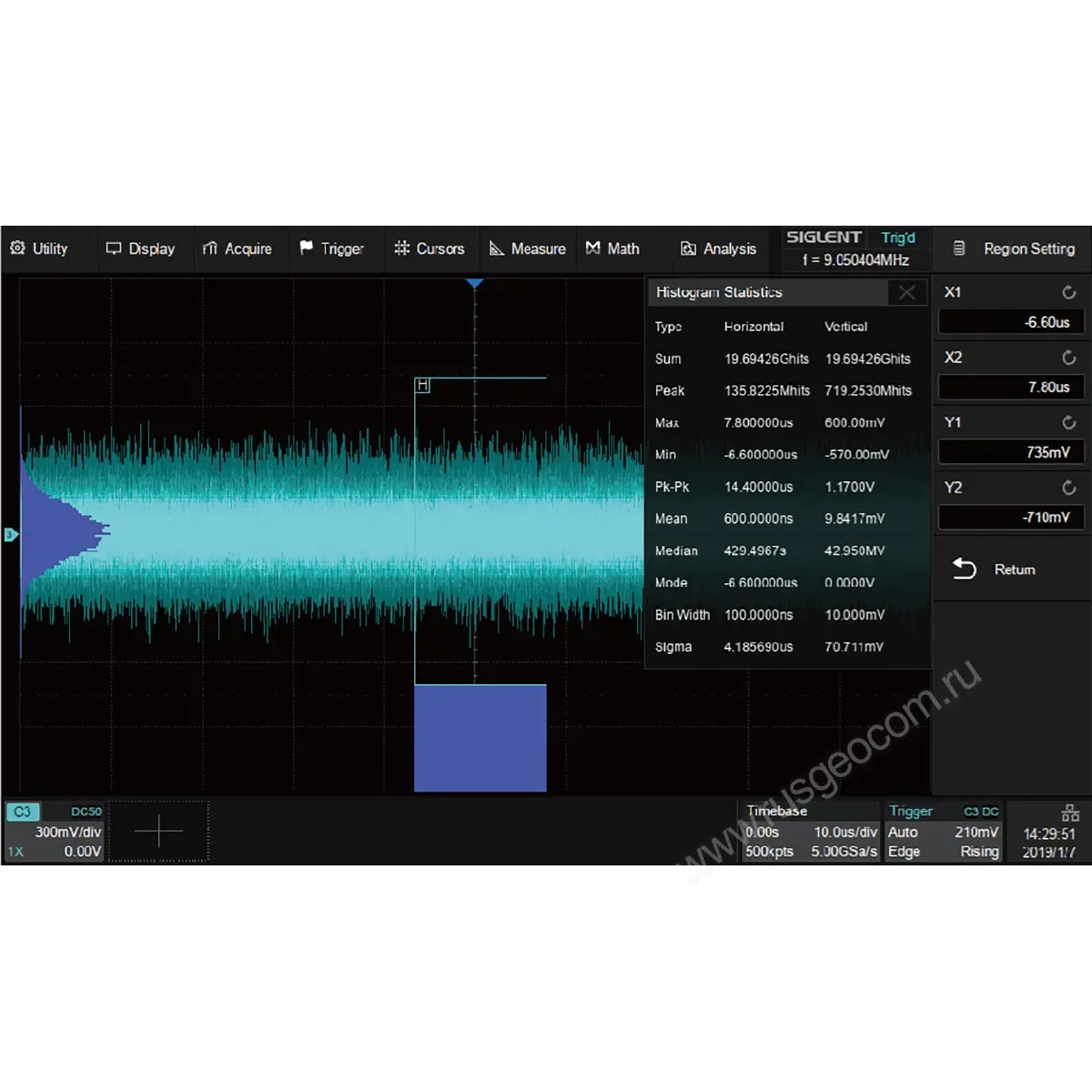

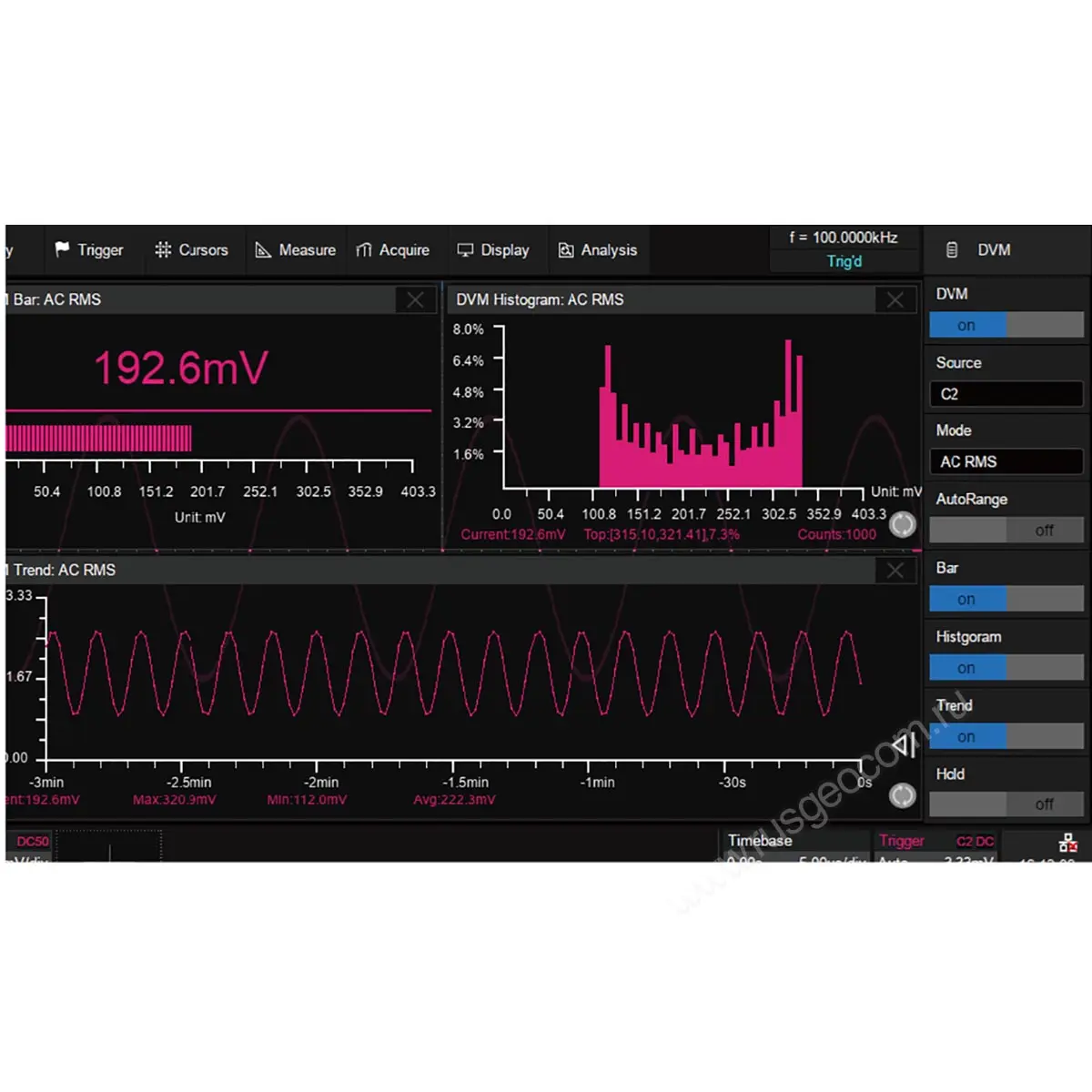

Осциллограф АКИП-4134/1А

Наличие по запросу

423890руб.

Оформить заказ

Погрешность усреднения:

Скважность: 1 % ~ 99 % (для прямоугольника и импульса)

Коэффициент развертки:

Предел измерений:

Погрешность установки (К разв. ): ± 1*10 -6

Максимальное входное напряжение: ≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом

Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц):

Погрешность установки порога:

Режимы выборки:

Погрешность установки Коткл.:

Функции по вертикали: Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе

Входной импеданс: 50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ

Погрешность уст. Кразв.:

Виды измерений: верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза

Шаг коэффициента развертки:

Постоянное смещение: ± 3 В (1 МОм); ± 1,5 В (50 Ом)

Питание:

Синхронизация: по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN

Частотный диапазон: 1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц

Время нарастания (не более):

Функции по горизонтали: f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза

Коэффициент деления:

Ист. синхронизации:

Погрешность коэффициента развертки:

Макс. частота дискретизации:

Разрешение: 1 мкГц

Интерполяция: SinX/X, X

Операторы: любой аналоговый канал

Диапазон установки смещения: 500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В

Макс. вх. напряжение:

Измерение задержки: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF

Время нарастания: ≤ 1 нс

Режимы запуска разв.:

Режимы развертки:

Разрядность АЦП: 14 бит

Погрешность:

Режим сбора данных:

: 10 Гц … 120 МГц (линейный или логарифмический режим)

Погрешность установки Кразв.:

Тип синхронизации:

Интервал регистрации:

Фильтры синхронизации:

Источник синхронизации:

: USB TMC (host/device), LAN

Индикация:

Макс. частота дискретиз.:

Частота дискретизации: 125 МГц

Измерение вр. задержки:

Универсальное питание:

Сопряжение входа:

Параметры входа:

Габариты: 370 х 144 х 231 мм

Пиковый детектор: 400 пс

Режимы работы: выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение

Эквив. частота дискретиз.:

Измерительный канал: любой из аналоговых каналов

Вертикальное разрешение:

Курсорные:

Порог срабатывания: TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В)

Погрешность коэффициента отклонения:

Погрешность установки К откл.: ±3 %

Источники синхросигнала: любой из каналов, внешний (Ext, Ext/5), сеть, логический канал

Объем памяти на канал:

Поддерживаемый источник сигнала: SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422

Длительность записи:

Напряжение теста:

Временная задержка между каналами:

Режимы запуска развертки: автоматический, ждущий, однократный

Максимальное напряжение:

Быстрая память:

Тип развертки: прямая, многоуровневая

Симметрия: 0 % ~ 100 % (для пилы)

Каналы регистрации:

Напряжение изоляции: ± 42 Впик (только для SAG1021I)

Погрешность коэф. развертки:

Курсорные измерения:

Разрешение по вертикали: 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))

Виды синхронизации: по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Сохранение данных:

Максимальное вх. напряжение:

Режим HISTORY: сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)

Режимы запуска:

Экспорт данных:

Погрешность измерения:

Типы синхронизации:

: 16

: стандартно -I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-1553, FlexRay

Предзапуск: 0…100% памяти

Источник синхросигнала:

Выходной уровень: -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)

Пределы измерения напряжений:

Погрешность установки уровня синхронизации:

: 100-240 В (50/ 60 Гц), 100-120 В (400 Гц); 100 Вт максимум

Послезапуск: 0…5000 делений

Автоматические измерения:

Документирование:

Автоустановка: В/дел, с/дел, параметры синхросигнала

Погрешность установки: ±5*10-5

Макс. ток теста:

Коэффициент развертки (К разв. ): 1 нс/дел….1000 с/дел самописец (ROLL): 50 мс/дел...1000 с/дел

Пределы измерения:

: 4 кг

Задержка:

Диапазон частот анализа:

Режим X-Y: Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц

Погрешность уст. Коткл.:

Внеш. тактовая частота:

напряжений:

Сопротивление 2 входа:

Полоса пропускания (-3 дБ, 50 Ом): 0 - 350 МГц

Входное напряжение:

Вид входа: открытый, закрытый, ВЧ и НЧ фильтры

ЖК-дисплей: цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений

Минимальная полоса анализа:

Длина памяти: 16000 точек для произвольной формы

Время нараст. (не более):

Пороговый уровень:

Диапазон частот перем. тока:

Сегментированная память:

: USB Hosts, USB Device, LAN

Коэффициент отклонения (К откл. ): 500 мкВ/дел…1 В/дел - 50 Ом 500 мкВ/дел…10 В/дел - 1 МОм

Ограничение ПП: 20 МГц, 200 МГц

Чувствительность синхронизации: внутренняя: 0,3...1,5 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)

Число точек:

Формы сигналов: синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)

Документирование результатов:

Погрешность по постоянному уровню:

Длина записи: 125 МБ на канал (250 МБ при объединении каналов)

Рабочая температура:

Зарядное устройство/адаптер:

Коэффициент отклонения:

Функции: +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ

Режимы:

Относительная погрешность установки коэффициентов отклонения:

Ограничение уровня: |Voffset| <=Vmax - Vpp/2 Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала

Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	0 - 350 МГц
При установке коэффициента отклонения 2 мВ/дел и меньше, включается ограничение полосы пропускания 200 МГц
Время нарастания	≤ 1 нс
Ограничение ПП	20 МГц, 200 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…1 В/дел - 50 Ом 500 мкВ/дел…10 В/дел - 1 МОм
Погрешность установки К_откл.	±3 %
Диапазон установки смещения	500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В
Входной импеданс	50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	1 нс/дел….1000 с/дел самописец (ROLL): 50 мс/дел...1000 с/дел
Погрешность установки (К_разв.)	± 1*10^-6
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,3...1,5 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации	2,5 ГГц на канал (5 ГГц при объединении каналов)
Интерполяция	SinX/X, X
Длина записи	125 МБ на канал (250 МБ при объединении каналов)
Пиковый детектор	400 пс
Режимы работы	выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза
Измерение задержки	FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF
Математика
Функции	+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ
Операторы	любой аналоговый канал
АЧХ анализ диаграмма боде
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORY	сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)
Интерфейс	USB TMC (host/device), LAN
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц

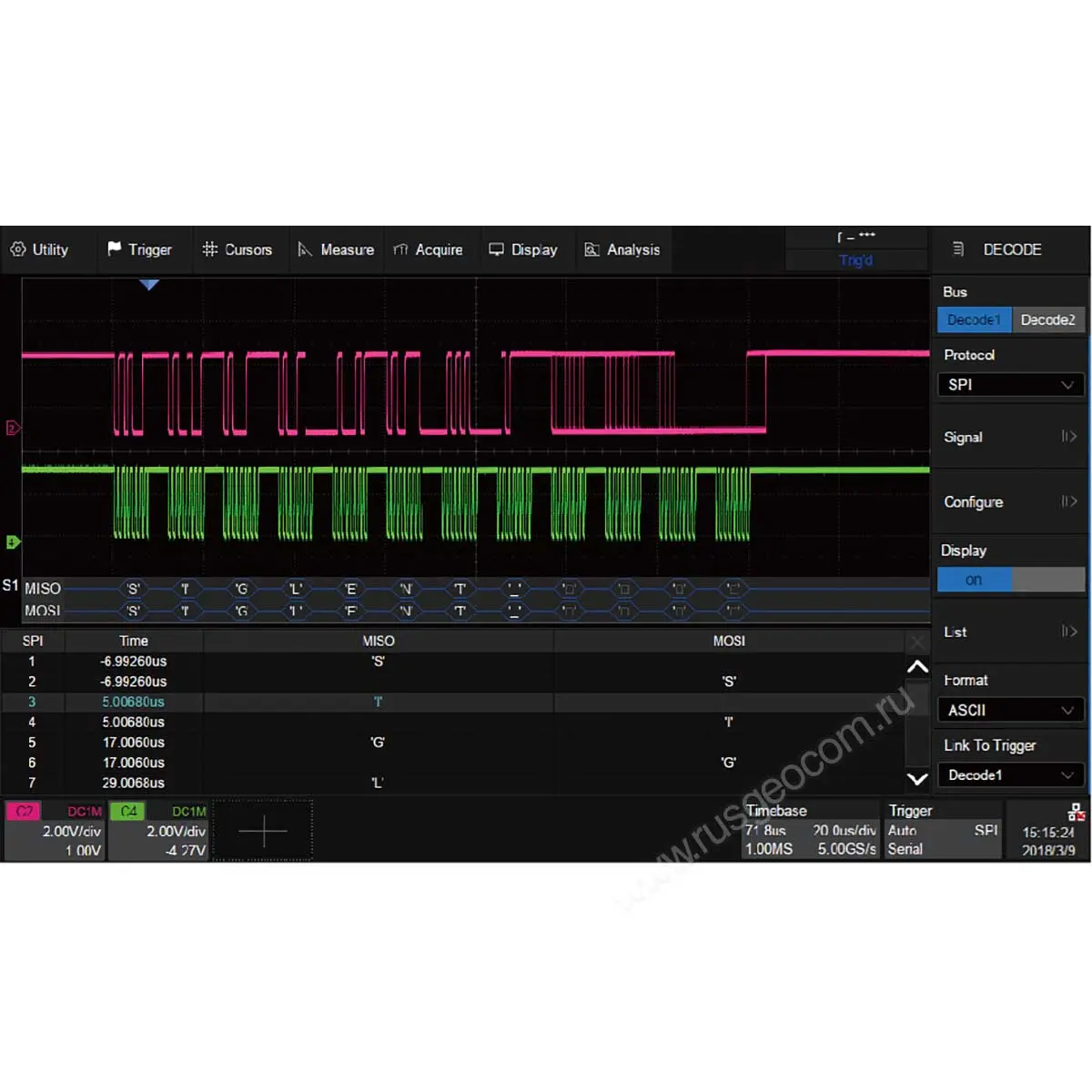

Декодирование
Формат данных	стандартно -I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-1553, FlexRay
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	1,25 ГГц максимум
Длина памяти	до 62,5 МБ/канал
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	-1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)
Постоянное смещение	± 3 В (1 МОм); ± 1,5 В (50 Ом)
Ограничение уровня	\|Voffset\| <=Vmax - Vpp/2 Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Напряжение изоляции	± 42 Впик (только для SAG1021I)
Общие данные
ЖК-дисплей	цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Интерфейсы	USB Hosts, USB Device, LAN
Напряжение питания	100-240 В (50/ 60 Гц), 100-120 В (400 Гц); 100 Вт максимум
Габариты	370 х 144 х 231 мм
Масса	4 кг

Описание

Осциллограф АКИП-4134/1А — это мощный и многофункциональный инструмент, который способен удовлетворить потребности как профессионалов, так и студентов. Высокая скорость обновления, режимы работы, математические функции и возможность подключения дополнительных устройств делают его идеальным выбором для анализа электрических сигналов.

Высокая скорость обновления экрана

Одной из основных характеристик модели является впечатляющая скорость обновления экрана, достигающая 500 тыс. осциллограмм в секунду. Эта функция позволяет пользователю детально исследовать быстро меняющиеся процессы, что особенно важно при анализе высокочастотных сигналов. Благодаря такой скорости вы сможете увидеть мельчайшие детали сигнала, которые могут быть упущены при использовании менее производительных приборов.

Режим сегментированной памяти

Цифровой осциллограф предлагает уникальный режим сегментированной памяти, который позволяет сохранять данные в различных сегментах. Это особенно полезно при работе с длинными сигналами или при необходимости сравнения разных участков одного сигнала. Вы можете легко переключаться между сегментами, что значительно упрощает анализ и диагностику.

Режим HISTORY

Еще одной выдающейся функцией является режим HISTORY, который автоматически записывает все изменения входного сигнала. Это позволяет вам не только сохранять данные для последующего анализа, но и экономить время на их обработку. В режиме HISTORY вы можете вернуться к предыдущим изменениям сигнала, что значительно упрощает диагностику и выявление проблем.

Интерполяция и математические функции

Осциллограф АКИП-4134/1А поддерживает два типа интерполяции: Sin X/X и линейную. Это обеспечивает высокую точность измерений и возможность работы с самыми сложными сигналами. Благодаря встроенным математическим функциям и быстрому преобразованию Фурье (FFT) вы сможете выполнять сложные вычисления, анализировать сигналы и извлекать из них полезную информацию. Возможность складывать, вычитать, умножать и делить сигналы открывает новые горизонты для анализа и диагностики.

Функция "Поисковая Машина"

Одной из наиболее полезных функций является "Поисковая машина", которая позволяет искать определенные события в сигналах по заданным условиям. Эта функция особенно актуальна при анализе больших объемов данных, в которых множество повторяющихся или похожих событий. Благодаря ей вы сможете быстро находить ключевые моменты в ваших данных, что значительно ускоряет процесс анализа.

Возможность подключения логического анализатора

Дополнительно можно подключить логический анализатор, что расширяет возможности анализа и диагностики. Это позволяет вам не только измерять аналоговые сигналы, но и анализировать цифровые данные, что делает эту модель когда ты рядом - да, есть)универсальным инструментом для работы с различными типами сигналов.

Купить цифровой осциллограф АКИП-4134/1А, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
