Осциллограф АКИП-4129А + Опция 500А

Наличие по запросу

503405руб.

Оформить заказ

Индикация:

Частота дискретизации: 125 МГц

Измерение вр. задержки:

Универсальное питание:

Фильтры синхронизации:

Источник синхронизации:

Пиковый детектор: 1 нс

Погрешность измерения временных интервалов: ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц.

Режимы работы: выборка, пиковый детектор

Измерительный канал: любой из аналоговых каналов

Вертикальное разрешение:

Курсорные:

Порог срабатывания: TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)

Сопряжение входа:

Параметры входа:

Габариты: 352 х 111 х 224 мм

Погрешность установки К откл.: ± 3 %

Источники синхросигнала: любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция)

Поддерживаемый источник сигнала: Встроенный генератор (опция) генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422

Длительность записи:

Напряжение теста:

Погрешность коэффициента отклонения:

Погрешность измерения напряжения: ±(0,03·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел погрешность для постоянного напряжения и импульсного напряжения частотой до 100кГц, при нулевом смещении.

Режимы запуска развертки: автоматический, ждущий, однократный

Максимальное напряжение:

Тип развертки: прямая, многоуровневая

Симметрия: 0 % ~ 100 % (для пилы)

Каналы регистрации:

Временная задержка между каналами:

Разрешение по вертикали: 8 бит 10 бит (с ограничением полосы пропускания до 100 МГц) режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита.

Виды синхронизации: по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD

Сохранение данных:

Режим HISTORY: сохранение с временными метками до 90000 осциллограмм

Режимы запуска:

Экспорт данных:

Погрешность коэф. развертки:

: 16

: стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-STD-1553B, FlexRay, CAN FD

Предзапуск: 0…100% памяти

Выходной уровень: 3 В пик-пик (50 Ом); 6 В пик-пик (1 МОм)

Пределы измерения напряжений:

Погрешность измерения:

Типы синхронизации:

: 100 - 240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум

Послезапуск: 0…5000 делений

Автоустановка: В/дел, с/дел, параметры синхросигнала

Погрешность установки: ±5*10 -5

Макс. ток теста:

Погрешность установки уровня синхронизации:

: 3,9 кг

Задержка:

Дополнительные измерения: 10 видов измерений: площадь, число периодов, число фронтов, число импульсов

Диапазон частот анализа:

Режим X-Y: Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц

Погрешность уст. Коткл.:

Коэффициент развертки (К разв. ): 1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц самописец (ROLL): 50 мс/дел…1000 с/дел

Пределы измерения:

Сопротивление 2 входа:

Полоса пропускания (-3 дБ, 50 Ом): 0 - 500 МГц

Входное напряжение:

Вид входа: открытый, закрытый, ВЧ и НЧ фильтры

ЖК-дисплей: цветной емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений

Минимальная полоса анализа:

Длина памяти: 16000 точек для произвольной формы

Время нараст. (не более):

напряжений:

Сегментированная память:

: USB Hosts, USB Device, LAN

Коэффициент отклонения (К откл. ): 500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм

Ограничение ПП: 20 МГц, 200 МГц

Чувствительность синхронизации: внутренняя: 0,13…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)

Число точек:

Формы сигналов: синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)

Документирование результатов:

Диапазон частот перем. тока:

Коэффициент отклонения:

Время нарастания (50 Ом): ≤ 800 пс – для полосы пропускания 500 МГц

Функции: +, -, х; /; d/dt, ∫dt, &radic

Относительная погрешность установки коэффициентов отклонения:

Ограничение уровня: |Voffset|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещенияVmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала

Погрешность по постоянному уровню:

Длина записи: 100 МБ на канал (200 МБ при объединении каналов)

Рабочая температура:

Зарядное устройство/адаптер:

Коэффициент развертки:

Погрешность опорного генератора: ±3,5·10-6

Предел измерений:

Максимальное входное напряжение: ≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом

Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц):

Погрешность усреднения:

Скважность: 1 % ~ 99 % (для прямоугольника и импульса)

Режимы выборки:

Функции по вертикали: 19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др.

Входной импеданс: 50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ

Погрешность уст. Кразв.:

Виды измерений: верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза

Погрешность установки порога:

Синхронизация: по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD

: от 3,3 нс

Частотный диапазон: 1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц

Функции по горизонтали: 17 видов измерений, f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) и др.

Ист. синхронизации:

Шаг коэффициента развертки:

Постоянное смещение: ± 1,5 В (50 Ом); ± 3 В (1 МОм)

Интерполяция: SinX/X, X

Операторы: любой аналоговый канал

Диапазон установки смещения: 500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В; 1,02 В/дел…10 В/дел: ± 200 В

Измерение задержки: 10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение.

Режимы запуска разв.:

Погрешность коэффициента развертки:

Макс. частота дискретизации:

Разрешение: 1 мкГц

Режим сбора данных:

: 10 Гц … 120 МГц (линейный или логарифмический режим)

Тип синхронизации:

Интервал регистрации:

Режимы развертки:

Разрядность АЦП: 14 бит

Погрешность:

Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	0 - 500 МГц
Время нарастания (50 Ом)	≤ 800 пс – для полосы пропускания 500 МГц
Ограничение ПП	20 МГц, 200 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки К_откл.	± 3 %
Погрешность измерения напряжения	±(0,03·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел погрешность для постоянного напряжения и импульсного напряжения частотой до 100кГц, при нулевом смещении.
Диапазон установки смещения	500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В; 1,02 В/дел…10 В/дел: ± 200 В
Входной импеданс	50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность опорного генератора	±3,5·10-6
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц.
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция)
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,13…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит 10 бит (с ограничением полосы пропускания до 100 МГц) режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита.
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Интерполяция	SinX/X, X
Длина записи	100 МБ на канал (200 МБ при объединении каналов)
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др.
Функции по горизонтали	17 видов измерений, f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) и др.
Дополнительные измерения	10 видов измерений: площадь, число периодов, число фронтов, число импульсов
Измерение задержки	10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение.
Математика
Функции	+, -, х; /; d/dt, ∫dt, &radic
Операторы	любой аналоговый канал
АЧХ анализ диаграмма боде
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	Встроенный генератор (опция) генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORY	сохранение с временными метками до 90000 осциллограмм
Сегментированная память	до 90000 сегментов, минимальное межсегментное время ≤ 2 мкс
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Амплитудно-частотный анализ
Диапазон частот анализа	10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) для выполнения анализа необходима опция генератора сигналов или генераторыследующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422
Минимальная полоса анализа	500 Гц
Число точек	до 500
Декодирование
Формат данных	стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	500 МГц максимум
Длительность импульса	от 3,3 нс
Синхронизация	по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	3 В_{пик-пик}(50 Ом); 6 В_{пик-пик} (1 МОм)
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня	\|Voffset\|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещенияVmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Общие данные
ЖК-дисплей	цветной емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Интерфейсы	USB Hosts, USB Device, LAN
Напряжение питания	100 - 240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум
Рабочая температура	+10 °C - +40 °C; влажность ≤ 85%
Габариты	352 х 111 х 224 мм
Масса	3,9 кг

Описание

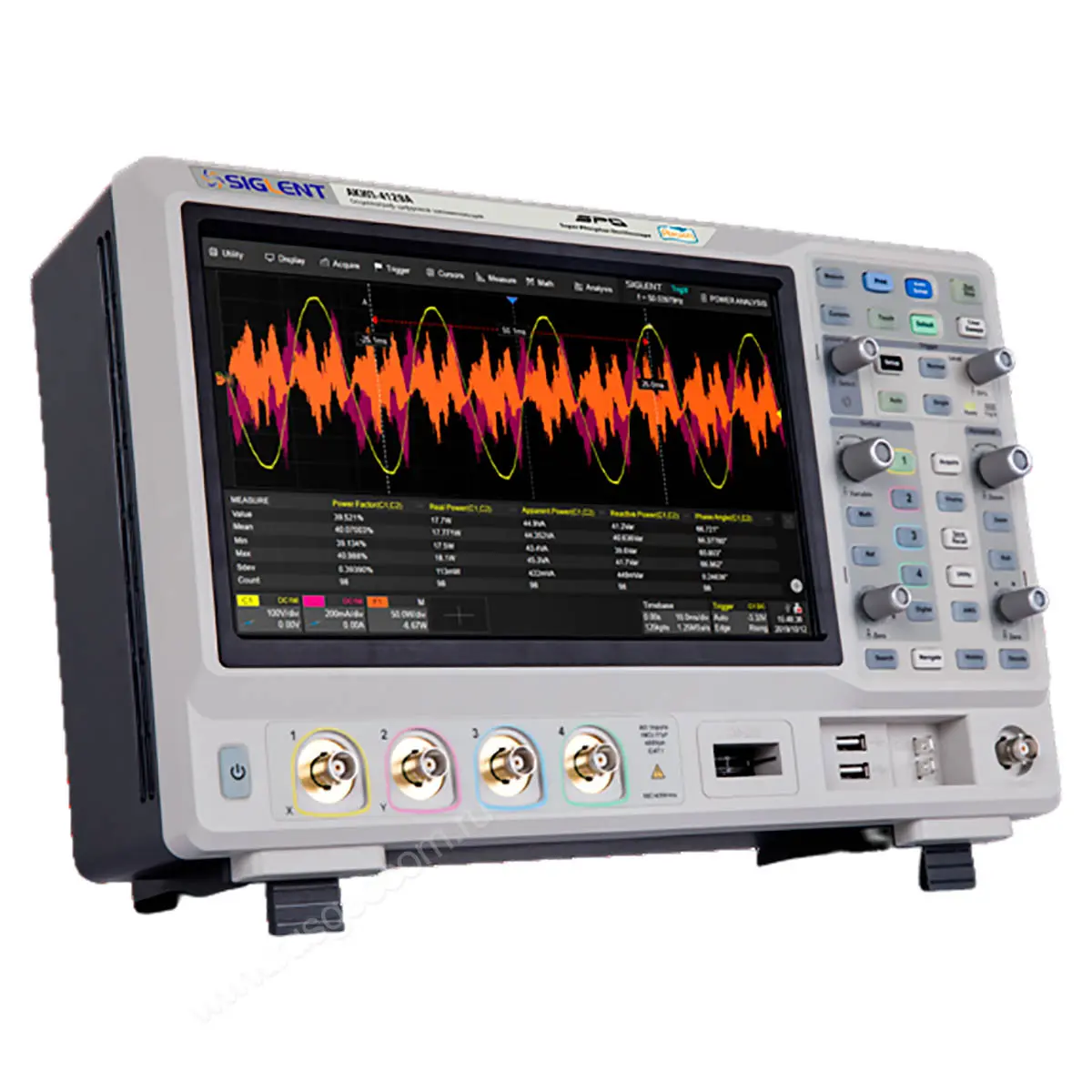

Осциллограф АКИП-4129А + Опция 500А с установленным расширением полосы — это универсальная четырехканальная измерительная платформа, созданная для прецизионного мониторинга и глубокого анализа электрических сигналов. Главной особенностью прибора является возможность переключения разрядности АЦП и адаптивная система распределения памяти, что позволяет инженеру выбирать между максимальной скоростью захвата и повышенной точностью вертикального разрешения. Обладая полосой пропускания до 500 МГц, этот осциллограф становится идеальным инструментом для отладки высокоскоростных цифровых систем и работы с чувствительными аналоговыми цепями.

Ключевые преимущества

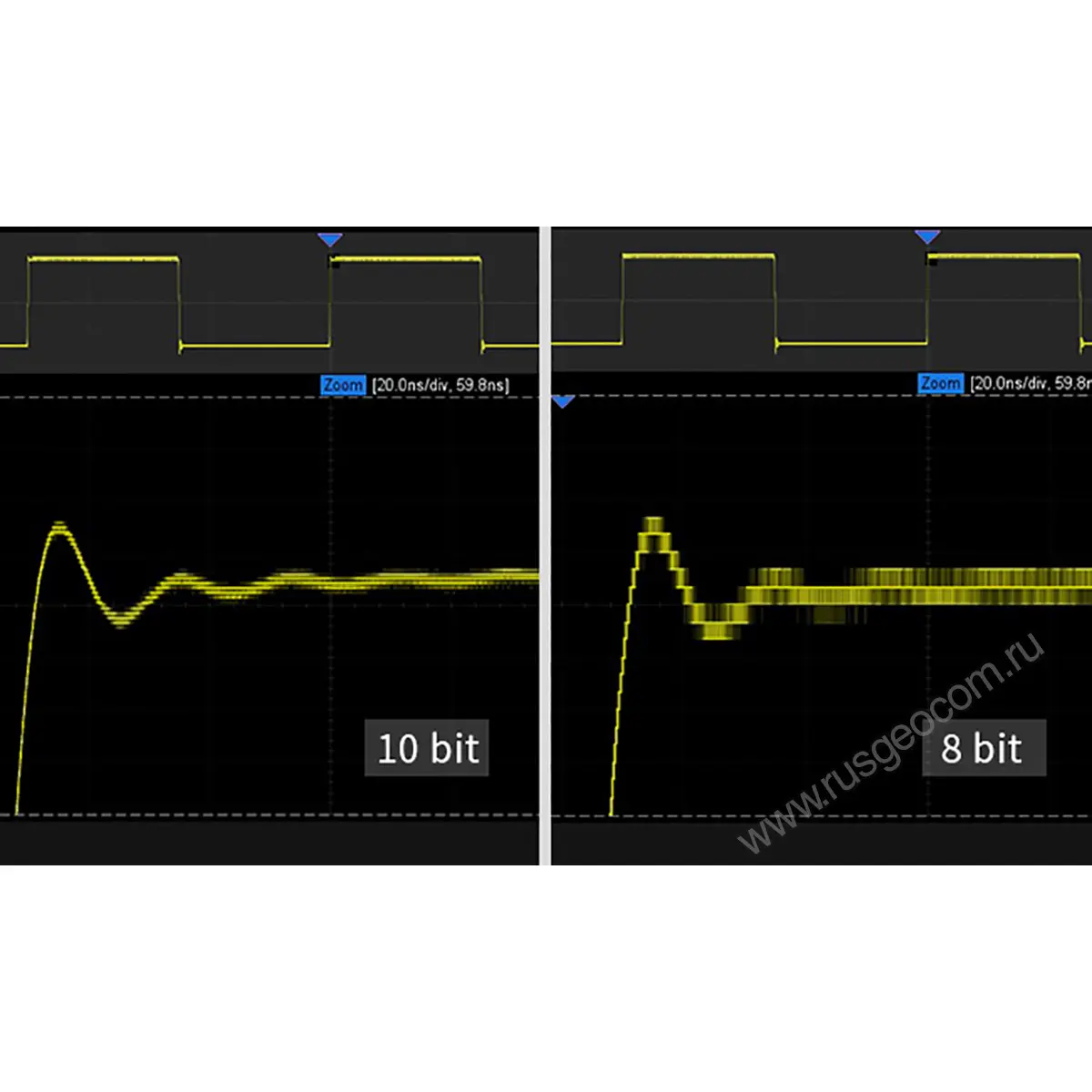

Переменная разрядность АЦП (8/10 бит): возможность повышения точности до 10 бит в полосе до 100 МГц для минимизации погрешностей.
Полоса пропускания 500 МГц: уверенная работа с высокочастотными сигналами в двухканальном режиме.
Глубокая память до 200 МБ: захват длительных последовательностей данных без потери частоты дискретизации.
Скорость обновления 500 000 осц/сек: мгновенное обнаружение редких глитчей и аномалий в реальном времени.
Режимы сегментации и HISTORY: интеллектуальное управление архивом сигналов для ретроспективного анализа.
Поддержка MSO и декодирования: возможность подключения 16 логических каналов и аппаратный разбор шин I2C, SPI, UART, CAN.

Точность преобразования и система сбора данных

Цифровой осциллограф выделяется на фоне стандартных приборов гибкостью своего аналого-цифрового преобразователя. В обычном режиме он обеспечивает быструю оцифровку с частотой до 2 ГГц, а при необходимости детального изучения амплитуды (в полосе до 100 МГц) переключается в 10-битный режим. Это позволяет увидеть нюансы сигнала, которые обычно скрыты за шумами 8-битных систем. Объем памяти в 200 МБ в сочетании с технологиями интерполяции Sin X / X и линейной аппроксимации гарантирует безупречную четкость восстановления формы волны.

Аналитические возможности и навигация

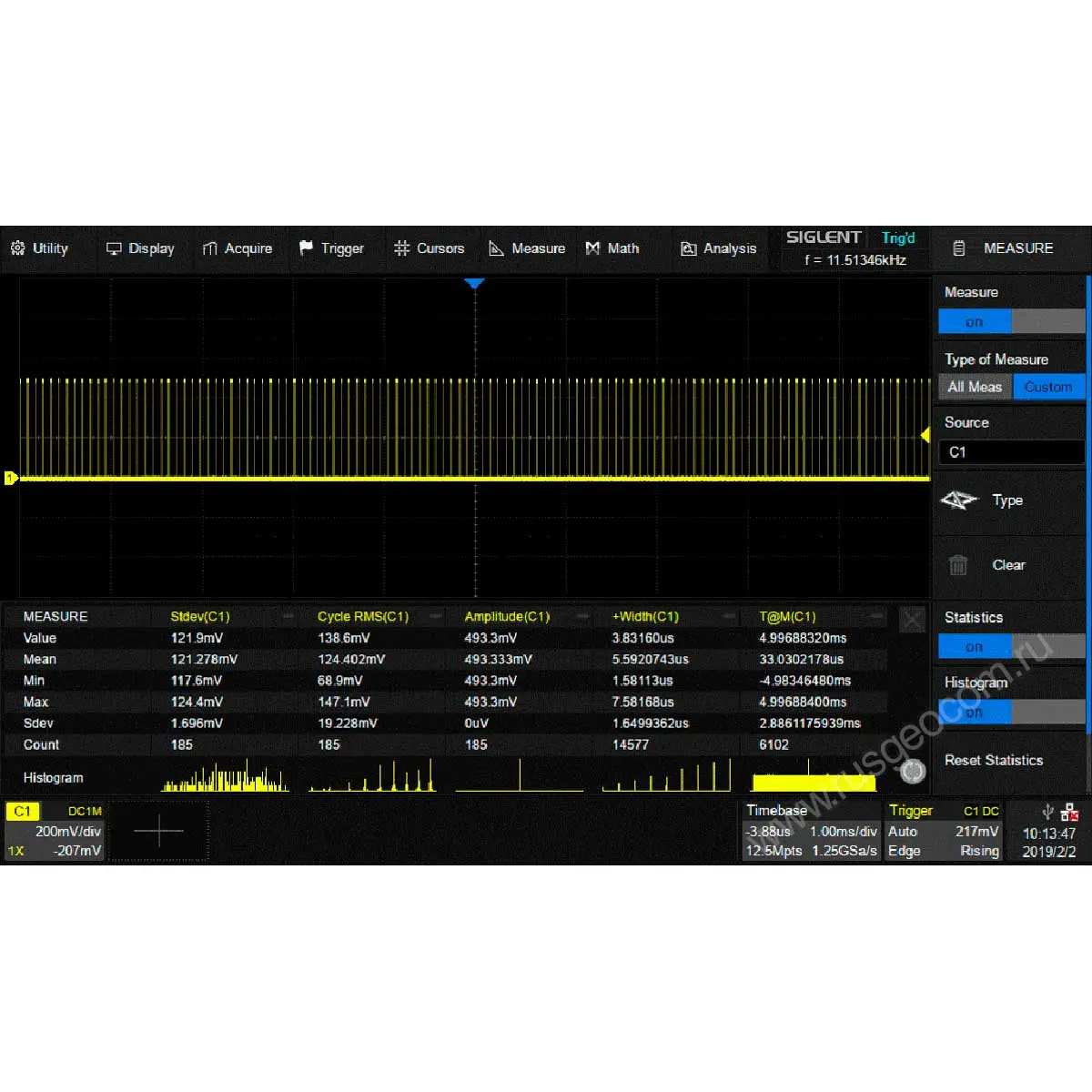

Для работы с большими массивами информации АКИП-4129А + Опция 500А оснащен функцией "Поисковая машина" (Search), которая автоматически находит заданные события в длинной записи. Режим сегментированной памяти позволяет сохранять только значимые участки сигнала, игнорируя пустые интервалы, а функция HISTORY сохраняет до нескольких тысяч предыдущих кадров, позволяя оператору вернуться к изучению сбоя, произошедшего ранее. Математический пакет включает стандартные операции и частотный анализ, превращая осциллограф в мощный диагностический центр.

Работа со смешанными сигналами и интерфейсами

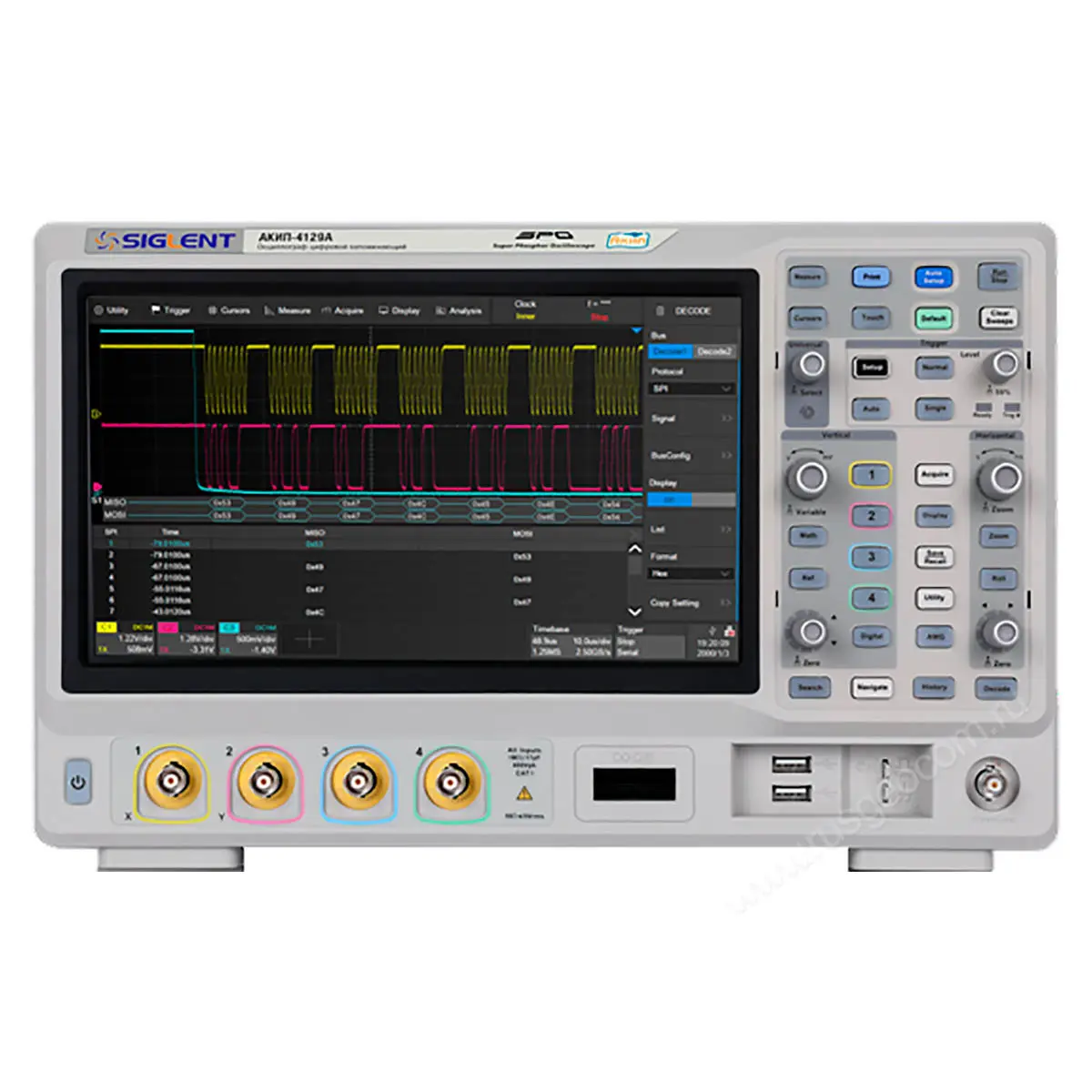

Устройство отлично адаптировано для промышленной отладки. Оно поддерживает синхронизацию и декодирование большинства популярных последовательных протоколов, таких как RS232, SPI, I2C и CAN, что критически важно для работы с автомобильной и промышленной электроникой. Опция подключения 16-канального логического анализатора превращает АКИП-4129А в полноценный комплекс для анализа смешанных сигналов, позволяя одновременно наблюдать за аналоговыми процессами и состоянием цифровых шин управления.

Эргономика и универсальность подключения

Прибор предлагает выбор входного сопротивления между 50 Ом и 1 МОм, что обеспечивает совместимость с любыми типами пробников и СВЧ-трактов. Высокая скорость обновления экрана (500 кГц) делает работу с прибором визуально комфортной, приближая информативность цифрового дисплея к аналоговым приборам.

Купить цифровой осциллограф АКИП-4129А + Опция 500А, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
