Осциллограф АКИП-4126/3Е

Наличие по запросу

Цена по запросу

Оформить заказ

Порог срабатывания: TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В)

Сопряжение входа:

Габариты: 312 х 133 х 151 мм

Пиковый детектор: 1 нс

Режимы работы: выборка, пиковый детектор (1 нс); усреднение, накопление, эквивалентное, однократн.

Вертикальное разрешение:

Погрешность коэффициента отклонения:

Погрешность установки К откл.: ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел

Источники синхросигнала: любой из каналов, внешний (Ext) (для 2-х кан моделей)

Симметрия: 0 % ~ 100 % (для пилы)

Временная задержка между каналами:

Режимы запуска развертки: автоматический, ждущий, однократный

Максимальное напряжение:

Режимы запуска:

Напряжение изоляции: ± 42 Впик (только для SAG1021I)

Погрешность коэф. развертки:

Разрешение по вертикали: 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))

Виды синхронизации: по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Сохранение данных:

Режим HISTORY: сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)

Выходной уровень: -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)

Типы синхронизации:

: 16

: I2C, SPI, UART/RS232, CAN, LIN

Предзапуск: 0…100% памяти

Погрешность установки: ±5*10 -5

Погрешность установки уровня синхронизации:

: 100 - 240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2

Послезапуск: 0…10000 делений

Автоустановка: В/дел, с/дел, параметры синхросигнала

Режим X-Y: Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц

Погрешность уст. Коткл.:

Коэффициент развертки (К разв. ): 500 пс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел

Пределы измерения:

: 2,6 кг

Задержка:

Диапазон частот анализа: 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)

Длина памяти: 16000 точек для произвольной формы

Время нараст. (не более):

напряжений:

Входное напряжение:

Вид входа: открытый, закрытый, ВЧ и НЧ фильтры

ЖК-дисплей: цветной (TFT) SVGA, диагональ 17,8 см, 8 x 14 дел (разреш. 800 х 480)

Минимальная полоса анализа: 500 Гц

Формы сигналов: синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)

Документирование результатов:

Диапазон частот перем. тока:

Сегментированная память: до 80.000 сегментов

Коэффициент отклонения (К откл. ): 500 мкВ/дел…10 В/дел

Ограничение ПП: 20 МГц

Чувствительность синхронизации: внутренняя: 0,6 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик ((10 МГц…200 МГц) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)

Число точек: до 500

Погрешность по постоянному уровню:

Длина записи: 14 МБ на канал (28 МБ при объединении каналов)

Рабочая температура: +10 °C - +40 °C; влажность ≤ 85%

Зарядное устройство/адаптер:

Коэффициент отклонения:

Функции: +, -, х; /; d/dt, ∫dt, &radic

Погрешность усреднения:

Скважность: 1 % ~ 99 % (для прямоугольника и импульса)

Коэффициент развертки:

Погрешность установки (К разв. ): ± 0,0025 %

Максимальное входное напряжение: 400 Впик (DC+AС пик, ≤ 10 кГц)

Полоса пропускания (-3 дБ): 0 - 350 МГц

Погрешность установки порога:

Режимы выборки:

Функции по вертикали: Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе

Входной импеданс: 1 МОм (+/- 2 %) / 18 +/- 2 пФ / 50 Ом (+/- 2 %)

Шаг коэффициента развертки:

Постоянное смещение: ± 3 В (1 МОм); ± 1,5 В (50 Ом)

Синхронизация: по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN

Частотный диапазон: 1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц

Функции по горизонтали: f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза

Погрешность коэффициента развертки:

Макс. частота дискретизации:

Разрешение: 1 мкГц

Интерполяция: SinX/x, линейная

Операторы: любой аналоговый канал

Диапазон установки смещения: 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В

Измерение задержки: FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Время нарастания: ≤ 1 нс

Режимы развертки:

Разрядность АЦП: 14 бит

Фильтры синхронизации:

Источник синхронизации:

: USB, LAN USB WIFI адаптер – опция

Частота дискретизации: 125 МГц

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0 - 350 МГц
Время нарастания	≤ 1 нс
Ограничение ПП	20 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…10 В/дел
Погрешность установки К_откл.	≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
Диапазон установки смещения	500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В
Входной импеданс	1 МОм (+/- 2 %) / 18 +/- 2 пФ / 50 Ом (+/- 2 %)
Максимальное входное напряжение	400 Впик (DC+AС пик, ≤ 10 кГц)
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	500 пс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел
Погрешность установки (К_разв.)	± 0,0025 %
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext) (для 2-х кан моделей)
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Предзапуск	0…100% памяти
Послезапуск	0…10000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,6 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик ((10 МГц…200 МГц) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Интерполяция	SinX/x, линейная
Длина записи	14 МБ на канал (28 МБ при объединении каналов)
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор (1 нс); усреднение, накопление, эквивалентное, однократн.
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математика
Функции	+, -, х; /; d/dt, ∫dt, &radic
Операторы	любой аналоговый канал
Декодирование
Формат данных	I2C, SPI, UART/RS232, CAN, LIN
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	до 2 ГГц
Длина памяти	до 14 МБ/канал
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	-1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)
Постоянное смещение	± 3 В (1 МОм); ± 1,5 В (50 Ом)
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Напряжение изоляции	± 42 Впик (только для SAG1021I)
Амплитудно-частотный анализ
Диапазон частот анализа	10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)
Минимальная полоса анализа	500 Гц
Число точек	до 500
Дополнительные возможности
Режим HISTORY	сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)
Сегментированная память	до 80.000 сегментов
Интерфейс	USB, LAN USB WIFI адаптер – опция
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц
Общие данные
ЖК-дисплей	цветной (TFT) SVGA, диагональ 17,8 см, 8 x 14 дел (разреш. 800 х 480)
Напряжение питания	100 - 240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2
Рабочая температура	+10 °C - +40 °C; влажность ≤ 85%
Габариты	312 х 133 х 151 мм
Масса	2,6 кг

Описание

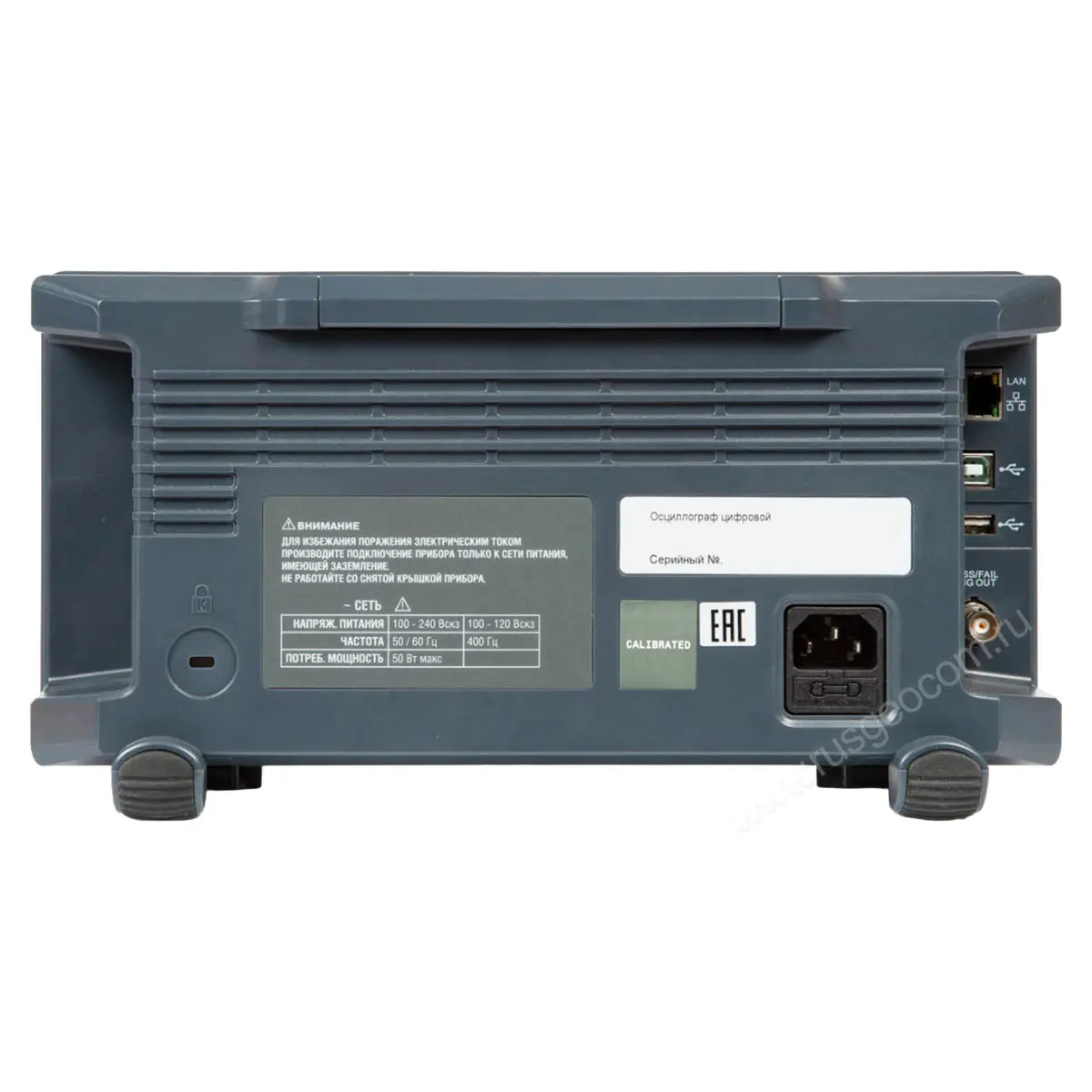

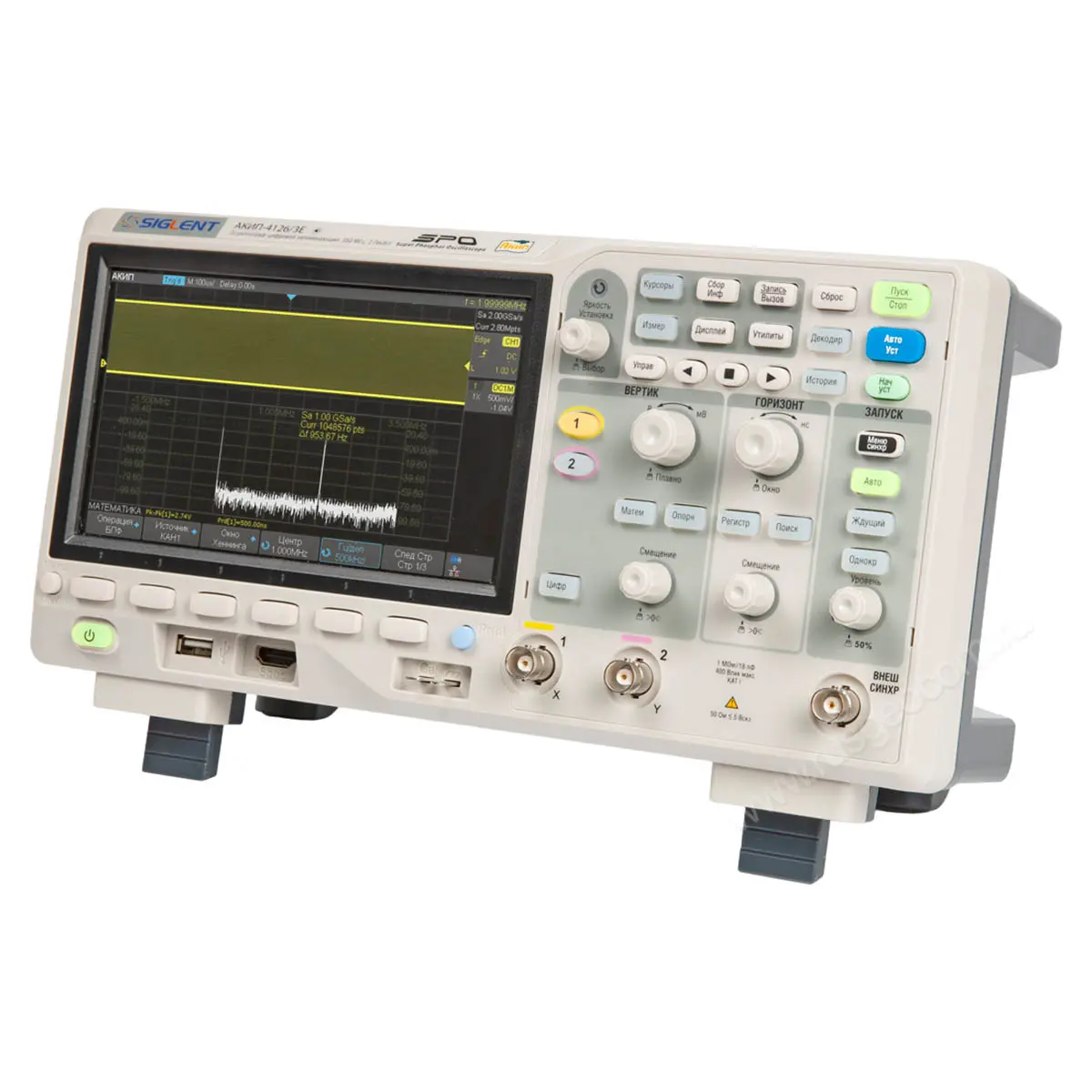

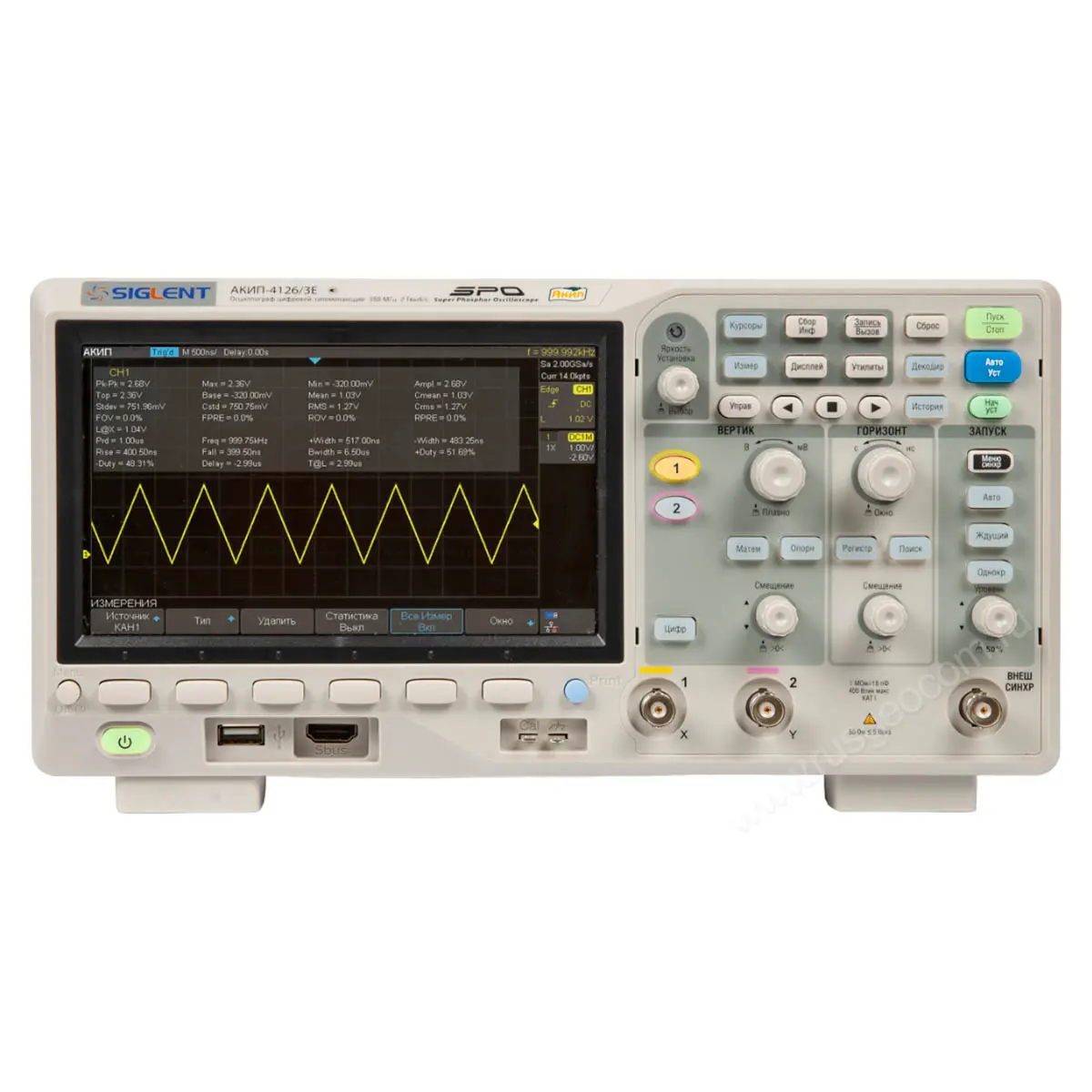

АКИП-4126/3Е — это профессиональный двухканальный осциллограф, сочетающий в себе классическую надежность измерительных приборов АКИП с современными коммуникационными технологиями. Обладая полосой пропускания 350 МГц и частотой дискретизации до 2 ГГц, этот прибор является отличным решением для диагностики и отладки высокочастотных электронных схем. Модель выделяется на фоне конкурентов не только качеством захвата сигнала, но и расширенной комплектацией, включающей Wi-Fi адаптер, что значительно упрощает интеграцию устройства в современную беспроводную лабораторную среду.

Ключевые преимущества

Скорость обновления до 400 000 осц/сек: мгновенная фиксация редких помех и глитчей в режиме сегментированной развертки.
Частота дискретизации 2 ГГц: высокая точность воспроизведения фронтов при объединении каналов.
Глубокая память 28 МБ: возможность сохранения значительных массивов данных для детального пост-анализа.
256 уровней градации яркости: наглядная визуализация частоты повторения сигналов для быстрого поиска аномалий.
Интерфейс SBUS (MSO): возможность подключения модуля логического анализатора для работы со смешанными сигналами.
Беспроводная связь и ДУ: встроенные интерфейсы USB TMC, LAN и комплектный USB Wi-Fi адаптер.

Производительность системы сбора данных

Цифровой осциллограф обеспечивает уверенную работу в полосе частот до 350 МГц. При использовании одного канала частота дискретизации достигает 2 ГГц, что гарантирует достоверную оцифровку сигналов с минимальными временными искажениями. Для адаптации под конкретные измерительные задачи предусмотрены режимы "выборка", "определение пиков" (для захвата узких импульсов) и "усреднение" (для снижения уровня случайных шумов). Использование алгоритма интерполяции Sin X/x позволяет прибору восстанавливать форму сигнала с высокой математической точностью.

Визуализация и сегментированная развертка

Особое внимание в модели АКИП-4126/3Е уделено скорости отображения информации. В стандартном режиме осциллограф выдает до 110 000 осциллограмм в секунду, а при активации режима сегментированной развертки этот показатель возрастает до 400 000. В сочетании с 256-ступенчатой градацией яркости луча это создает эффект "аналогового" послесвечения, позволяя оператору визуально оценивать стабильность сигнала и находить редкие отклонения в зашумленных последовательностях.

Глубина анализа и расширяемость

Общий объем памяти в 28 МБ (по 14 МБ на каждый активный канал) позволяет фиксировать длительные временные интервалы без потери детализации. Одной из важнейших функций АКИП-4126/3Е является наличие интерфейса SBUS, который позволяет превратить стандартный осциллограф в прибор смешанных сигналов путем подключения опционального модуля MSO. Это расширение критически важно при отладке систем, где требуется одновременный контроль аналоговых и цифровых линий управления.

Удаленное управление и интерфейсы

Прибор полностью готов к работе в составе автоматизированных измерительных комплексов. Поддержка стандартов USB TMC и LAN обеспечивает легкое управление через компьютер, а входящий в комплект Wi-Fi адаптер избавляет от лишних проводов на рабочем столе. 8-битный АЦП гарантирует стабильную амплитудную точность, делая оборудование сбалансированным инструментом как для производственных нужд, так и для научно-исследовательских целей.

Купить цифровой осциллограф АКИП-4126/3Е, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
