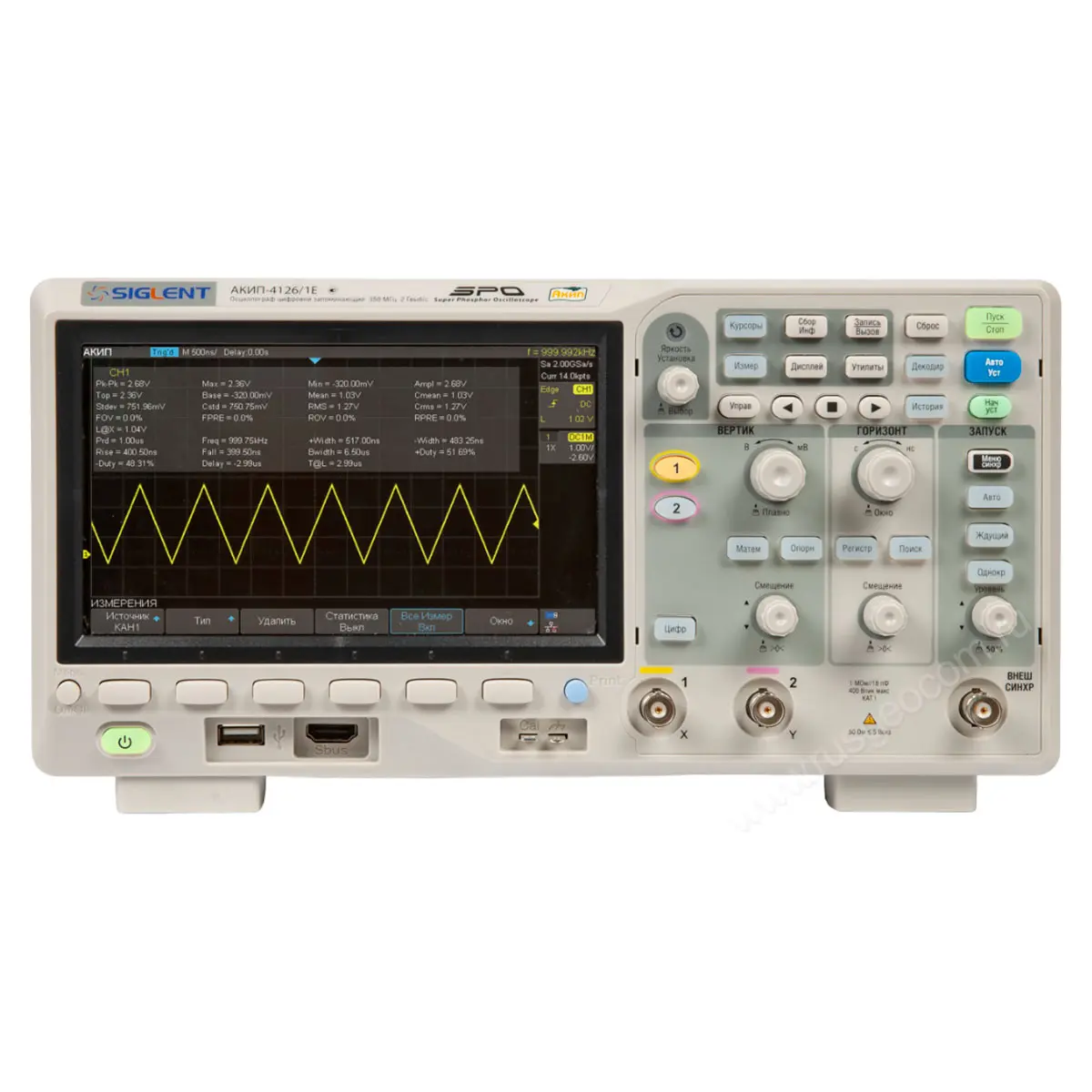

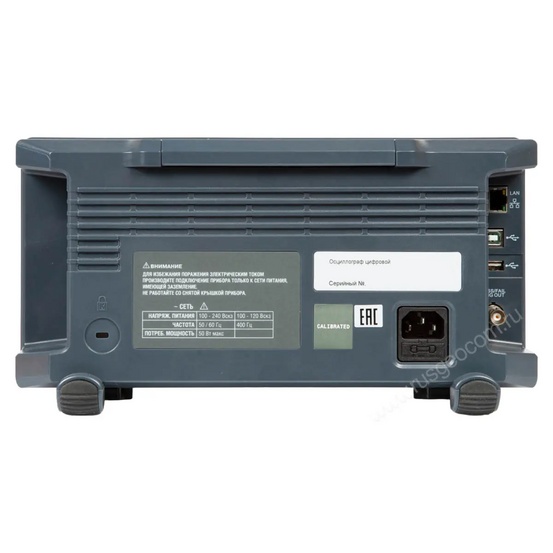

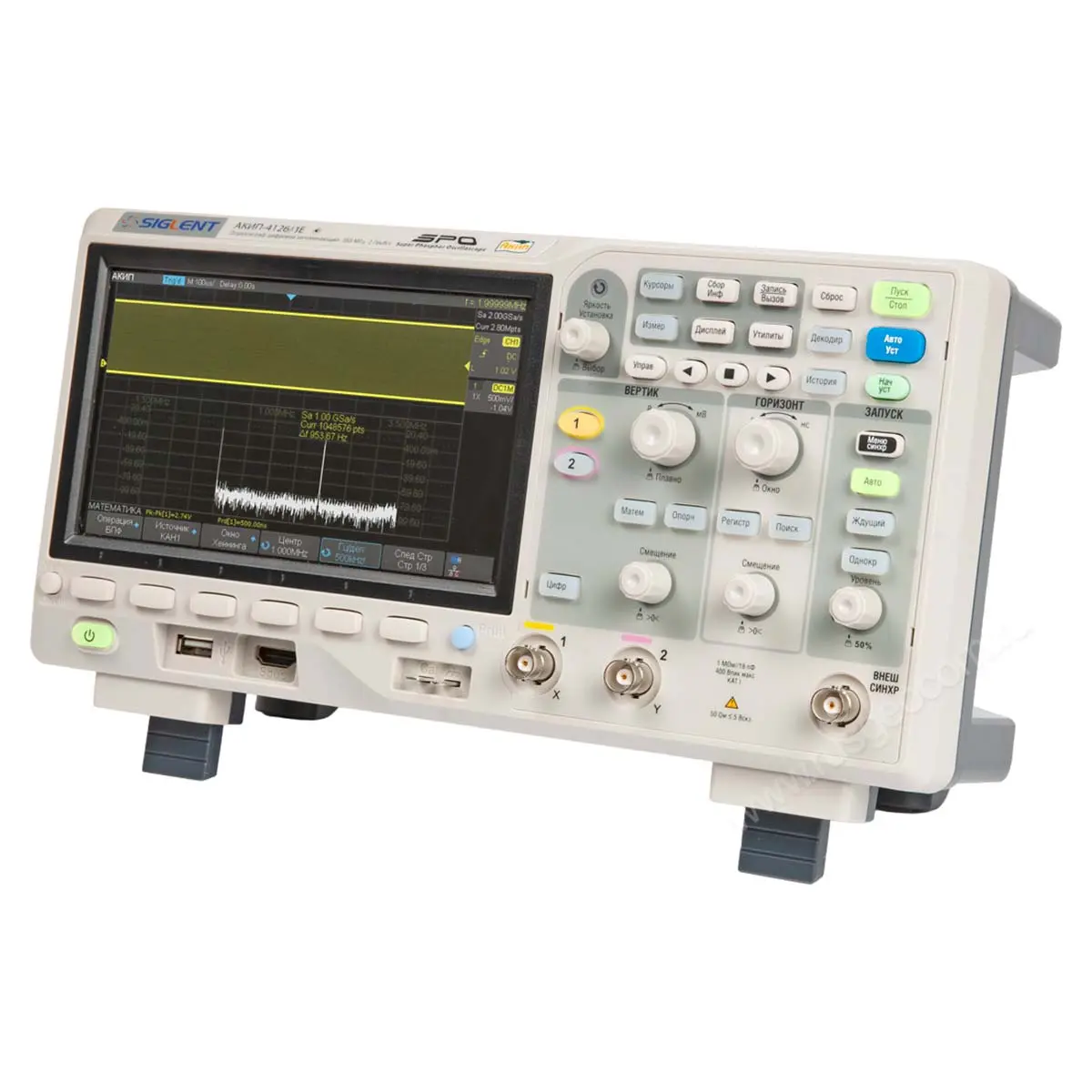

Осциллограф АКИП-4126/1Е

Наличие по запросу

Цена по запросу

Оформить заказ

Погрешность установки (К разв. ): ± 0,0025 %

Максимальное входное напряжение: 400 Впик (DC+AС пик, ≤ 10 кГц)

Погрешность усреднения:

Скважность: 1 % ~ 99 % (для прямоугольника и импульса)

Коэффициент развертки:

Функции по вертикали: Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе

Входной импеданс: 1 МОм (+/- 2 %) / 18 +/- 2 пФ / 50 Ом (+/- 2 %)

Полоса пропускания (-3 дБ): 0 - 100 МГц

Погрешность установки порога:

Режимы выборки:

Частотный диапазон: 1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц

Функции по горизонтали: f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза

Шаг коэффициента развертки:

Постоянное смещение: ± 3 В (1 МОм); ± 1,5 В (50 Ом)

Синхронизация: по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN

Операторы: любой аналоговый канал

Диапазон установки смещения: 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В

Измерение задержки: FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Время нарастания: ≤ 3,5 нс

Погрешность коэффициента развертки:

Макс. частота дискретизации:

Разрешение: 1 мкГц

Интерполяция: SinX/x, линейная

Режимы развертки:

Разрядность АЦП: 14 бит

: USB, LAN USB WIFI адаптер – опция

Частота дискретизации: 125 МГц

Фильтры синхронизации:

Источник синхронизации:

Режимы работы: выборка, пиковый детектор (1 нс); усреднение, накопление, эквивалентное, однократн.

Вертикальное разрешение:

Порог срабатывания: TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В)

Сопряжение входа:

Габариты: 312 х 133 х 151 мм

Пиковый детектор: 1 нс

Погрешность установки К откл.: ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел

Источники синхросигнала: любой из каналов, внешний (Ext) (для 2-х кан моделей)

Погрешность коэффициента отклонения:

Режимы запуска развертки: автоматический, ждущий, однократный

Максимальное напряжение:

Симметрия: 0 % ~ 100 % (для пилы)

Временная задержка между каналами:

Разрешение по вертикали: 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))

Виды синхронизации: по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Сохранение данных:

Режим HISTORY: сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)

Режимы запуска:

Напряжение изоляции: ± 42 Впик (только для SAG1021I)

Погрешность коэф. развертки:

: I2C, SPI, UART/RS232, CAN, LIN

Предзапуск: 0…100% памяти

Выходной уровень: -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)

Типы синхронизации:

: 16

Послезапуск: 0…10000 делений

Автоустановка: В/дел, с/дел, параметры синхросигнала

Погрешность установки: ±5*10 -5

Погрешность установки уровня синхронизации:

: 100 - 240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2

Задержка:

Диапазон частот анализа: 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)

Режим X-Y: Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц

Погрешность уст. Коткл.:

Коэффициент развертки (К разв. ): 500 пс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел

Пределы измерения:

: 2,6 кг

Входное напряжение:

Вид входа: открытый, закрытый, ВЧ и НЧ фильтры

ЖК-дисплей: цветной (TFT) SVGA, диагональ 17,8 см, 8 x 14 дел (разреш. 800 х 480)

Минимальная полоса анализа: 500 Гц

Длина памяти: 16000 точек для произвольной формы

Время нараст. (не более):

напряжений:

Коэффициент отклонения (К откл. ): 500 мкВ/дел…10 В/дел

Ограничение ПП: 20 МГц

Чувствительность синхронизации: внутренняя: 0,6 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик ((10 МГц…200 МГц) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)

Число точек: до 500

Формы сигналов: синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)

Документирование результатов:

Диапазон частот перем. тока:

Сегментированная память: до 80.000 сегментов

Функции: +, -, х; /; d/dt, ∫dt, &radic

Погрешность по постоянному уровню:

Длина записи: 14 МБ на канал (28 МБ при объединении каналов)

Рабочая температура: +10 °C - +40 °C; влажность ≤ 85%

Зарядное устройство/адаптер:

Коэффициент отклонения:

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0 - 100 МГц
Время нарастания	≤ 3,5 нс
Ограничение ПП	20 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…10 В/дел
Погрешность установки К_откл.	≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
Диапазон установки смещения	500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В
Входной импеданс	1 МОм (+/- 2 %) / 18 +/- 2 пФ / 50 Ом (+/- 2 %)
Максимальное входное напряжение	400 Впик (DC+AС пик, ≤ 10 кГц)
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	500 пс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел
Погрешность установки (К_разв.)	± 0,0025 %
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext) (для 2-х кан моделей)
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Предзапуск	0…100% памяти
Послезапуск	0…10000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,6 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик ((10 МГц…200 МГц) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Интерполяция	SinX/x, линейная
Длина записи	14 МБ на канал (28 МБ при объединении каналов)
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор (1 нс); усреднение, накопление, эквивалентное, однократн.
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математика
Функции	+, -, х; /; d/dt, ∫dt, &radic
Операторы	любой аналоговый канал
Декодирование
Формат данных	I2C, SPI, UART/RS232, CAN, LIN
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	до 2 ГГц
Длина памяти	до 14 МБ/канал
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	-1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)
Постоянное смещение	± 3 В (1 МОм); ± 1,5 В (50 Ом)
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Напряжение изоляции	± 42 Впик (только для SAG1021I)
Амплитудно-частотный анализ
Диапазон частот анализа	10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)
Минимальная полоса анализа	500 Гц
Число точек	до 500
Дополнительные возможности
Режим HISTORY	сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)
Сегментированная память	до 80.000 сегментов
Интерфейс	USB, LAN USB WIFI адаптер – опция
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц
Общие данные
ЖК-дисплей	цветной (TFT) SVGA, диагональ 17,8 см, 8 x 14 дел (разреш. 800 х 480)
Напряжение питания	100 - 240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2
Рабочая температура	+10 °C - +40 °C; влажность ≤ 85%
Габариты	312 х 133 х 151 мм
Масса	2,6 кг

Описание

Осциллограф АКИП-4126/1Е с полосой пропускания 100 МГц предлагает широкий спектр возможностей для точного анализа сигналов, что делает его идеальным выбором для инженеров, исследователей и студентов.

Высокая точность измерений

Одной из главных особенностей модели является высокая точность измерений. Благодаря частоте дискретизации до 2 ГГц (при объединении каналов), этот прибор способен захватывать и анализировать даже самые быстрые изменения сигналов. Это особенно важно в условиях, когда необходимо отслеживать динамические процессы, такие как импульсные сигналы или колебания в высокочастотных цепях.

Объем памяти и скорость обновления

Память 14 МБ на канал позволяет хранить значительное количество данных, что особенно полезно при проведении сложных измерений. Это дает возможность не только фиксировать данные, но и анализировать их в дальнейшем, что существенно увеличивает эффективность работы.

Скорость обновления экрана цифрового осциллографа достигает 110 тысяч осциллограмм в секунду, а в режиме сегментированной развертки может увеличиваться до 400 тысяч. Высокая скорость обновления обеспечивает плавное отображение сигнала, что позволяет детально изучать его характеристики и выявлять даже самые мелкие изменения.

Яркость и контрастность изображения

Прибор предлагает 256 уровней яркости луча, что обеспечивает высокую контрастность и четкость изображения. Это особенно важно при работе с сигналами, имеющими различные амплитуды и частоты. Пользователь может легко различать детали сигналов, что значительно упрощает процесс анализа и диагностики.

Многообразие режимов сбора данных

Осциллограф АКИП-4126/1Е оснащен множеством режимов сбора данных, включая выборку, пиковый детектор, усреднение и расширенное разрешение АЦП (ERES). Эти функции позволяют проводить всесторонний анализ исследуемых сигналов, обеспечивая получение точных и достоверных результатов измерений.

Интерполяция

Функция интерполяции является важным дополнением, позволяющим улучшить качество сигнала. Она помогает сгладить переходы между точками данных, что делает отображаемый сигнал более плавным и легким для анализа.

Амплитудно-частотный анализ

Одной из ключевых возможностей осциллографа является амплитудно-частотный анализ, который позволяет строить диаграммы частотных характеристик сигнала. Это особенно полезно для инженеров, работающих в области разработки и тестирования радиочастотных и аудиосистем.

Купить цифровой осциллограф АКИП-4126/1Е, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
