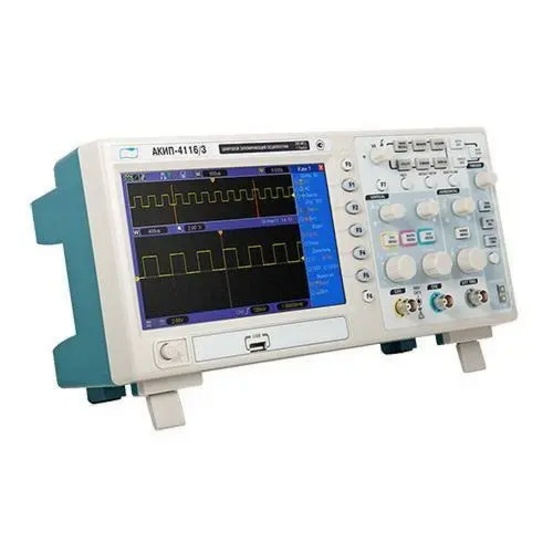

| Канал вертикального отклонения |
| Число каналов | 2 | 2 | 2 |
| Полоса пропускания (-3 дБ) Ограничение ПП Коэф. отклонения (Котхл.) | 0...60 МГц 20 МГц 2 мВ/дел...5 В/дел | 0...100 МГц | 0...150 МГц |
| Погрешность установки Коткл. | ±3% |
| Время нарастания (не более) | 5,8 нс | 3,5 нс | 2,3 нс |
| Входной импеданс | 1 МОм/14 пФ |
| Макс. вх. напряжение | 400 В пик-пик (х10); кат 1 |
| Связь по входу | Открытый, закрытый, земля |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения |
| Коэф. развертки (Крззв.) Погрешность установки (Крззв.). | 4 нс - 40 с/дел 0,01% |
| Режимы работы | Основной, окно, ZOOM окна, самописец, X-Y |
| Синхронизация |
| Источники синхросигнала | Каналы 1, 2, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий |
| Виды синхронизации | Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (Alt) |
| Аналого-цифровое преобразование |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретиз. | 500 МГц на канал (1 ГГц при объединении) |
| Эквив. частота дискретиз. | до 25 ГГц на канал (ручной выбор) |
| Объем памяти на канал | 512 кБ на канал (2 Мб при объединении каналов) |
| Быстрая память | 4кБ, 40кБ |
| Режимы сбора данных | Стандартная выборка, усреднение (4 /.../ 256), пиковый детектор 10 не, самописец (от 100 мс/дел) |
| Курсорные измерения |
| Режимы | ручной, автоизмерения, слежение (трэк) |
| Виды измерений | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | Частота; период; среднее; Пик-Пик; циклСКЗ; минимум; максимум; время нарастания; время спада; ДЛИТ.+; длит.-; задержка 1->2 (по фронту; по срезу); скважность (положительная, отрицательная); верхнее (нижнее, среднее) значение формы сигнала; амплитуда; отрицательный выброс; отрицательный предвыброс; среднее за период; скз за период |
| Дополнительные возможности |
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления |
| Математика | Сложение, вычитание, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование результатов | Сохранение 10 профилей настроек, 10 шаблонов допуск, контроля. Регистрация в память до 1000 кадров с записи и воспроизведениярегулируемой скоростью |
| Общие данные |
| ЖК-дисплей | Цветной, диагональ 17,8 см (WVGA, разрешение 800x480 точек) |
| Напряжение питания | 120...240 В (± 10 %), 50 Гц |
| Потребл. мощность | 30 Вт |
| Габаритные размеры | 313 х 108 х 142 мм |
| Масса | 2 кг (без аксессуаров) |
