Осциллограф АКИП-4115/2В

Наличие по запросу

49400руб.

Оформить заказ

Погрешность усреднения:

Коэффициент развертки:

Погрешность установки порога:

Режимы выборки:

Шаг коэффициента развертки:

Погрешность коэффициента развертки:

Режимы развертки:

Фильтры синхронизации:

Источник синхронизации:

Вертикальное разрешение:

Сопряжение входа:

Погрешность коэффициента отклонения:

Максимальное напряжение:

Временная задержка между каналами:

Сохранение данных:

Режимы запуска:

Погрешность коэф. развертки:

Типы синхронизации:

Погрешность установки уровня синхронизации:

Задержка:

Пределы измерения:

Входное напряжение:

напряжений:

Диапазон частот перем. тока:

Погрешность по постоянному уровню:

Зарядное устройство/адаптер:

Коэффициент отклонения:

Параметр	АКИП-4115/1В	АКИП-4115/2В
Канал вертикального отклонения
Число каналов	2	2
Полоса пропускания	100 МГц	200 МГц
Время нарастания	≤ 3,5 нс	≤ 2,2 нс
Ограничение ПП	20 МГц	20 МГц
Коэф. отклонения (Коткл.)	1 мВ/дел … 20 В/дел
Погрешность установки Коткл.	≤ ±4%: <10 мВ/дел ≤±3 %: ≥10 мВ/дел
Уровень собственных шумов	<100 мкВскз
Входной импеданс	1 МОм (± 2 %) / 16 пФ ± 3 пФ
Макс. входное напряжение	≤ 400 Впик (DC+AС пик)
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	2 нс/дел…1000 с/дел	1 нс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность частоты внутреннего опорного генератора	±5*10-5
Режимы работы	X-Y, Y-T, самописец (ROLL)
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext), сеть
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI, опция: CAN, LIN
Предзапуск	≥1 длительности экрана
Послезапуск	1 с … 50 с
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Уровень синхронизации	Внутренняя: +5 делений шкалы; Ext: ±3 В
Аналогоцифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	1 ГГц на канал
Длина записи	56 МБ на канал
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор, усреднение (от 2 до 8192), высокое разрешение
Курсорные измерения
Источник курсоров	аналоговые каналы
Функции	ручное управление: время - X1, X2, ΔT, 1/ΔT; амплитуда - Y1, Y2, ΔV режим отслеживания: время - X1, X2, Y1, Y2
Автоматические измерения
Источник измерений	аналоговые каналы
Диапазон измерений	весь экран или ограниченно (определяется курсорами)
Количество измерений	5 максимум одновременно
Функции по вертикали	Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, Площадь, Цикл Площадь
Функции по горизонтали	Период, Частота, Время нарастания/спада, +Длительность, -Длительность, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Количество импульсов
Измерение задержки	Фаза, FRFR, FRFF,FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, смещение
Статистика	Текущее значение, Среднее, Макс, Мин, СКО за число выборок
Математика
Источник математики	аналоговые каналы
Функции	A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и)
БПФ	Частотный анализ при длине памяти 1 МБ. Поддержка детекторов, выбора типов отображения и настроек диапазона частот.
Цифровые фильтры	НЧ, ВЧ, Полосовой, Режекторный
Декодирование
Формат данных	Стандартно - RS232/UART, I2C, SPI Опция - CAN, LIN
Общие данные
ЖК-дисплей	Цветной (TFT), диагональ 17,78 см, разрешение 800 x 480, 8 x 14 делений
Память	Внутренняя/Внешняя (поддержка USB дисков)

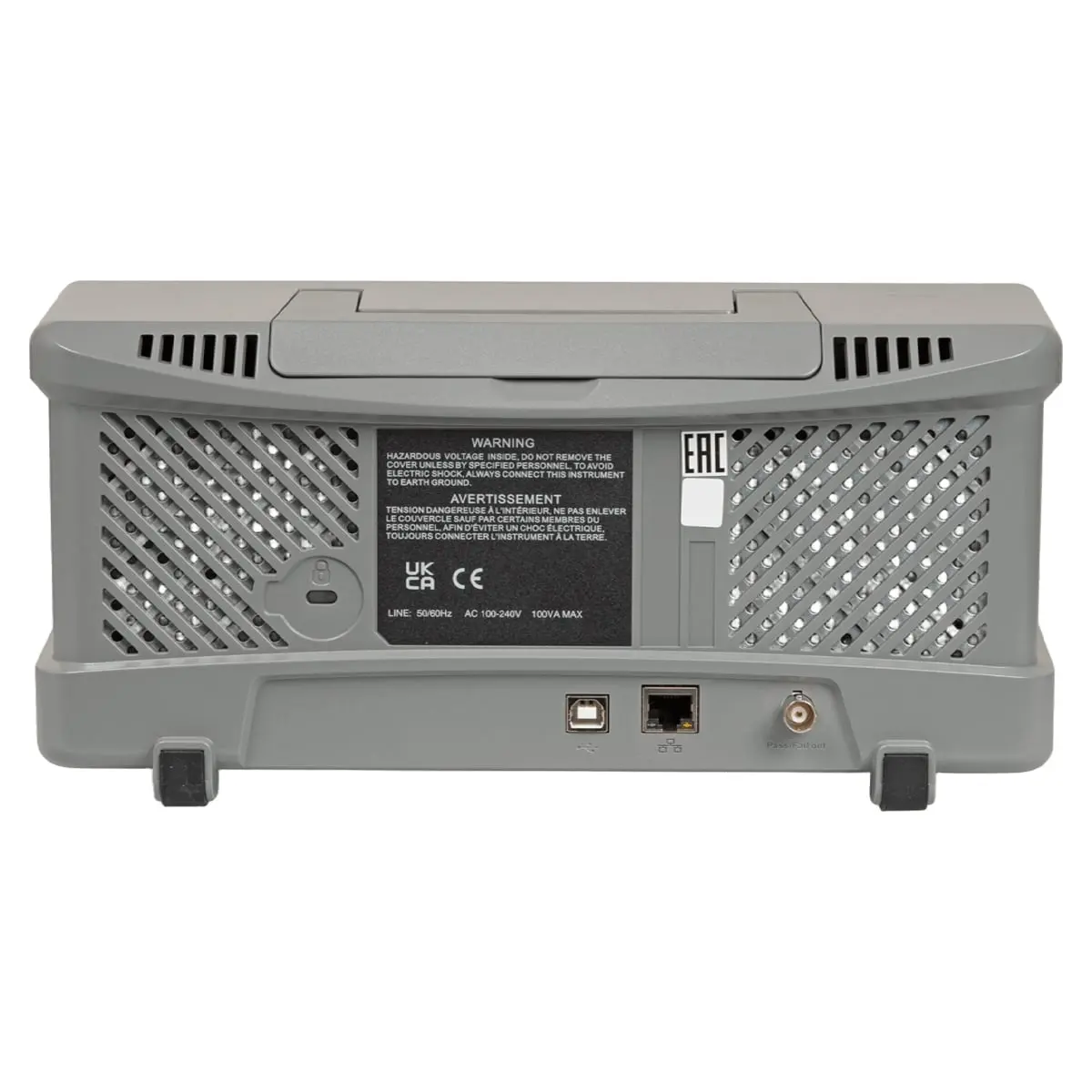

Входы выходы	Передняя панель: USB 2.0 Host, Выход калибратора 10/ 100 Гц/ 1/ 10 кГц, 3 В меандр, External Trigger: ВНЕШ: ±3 Вскз Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN, Auxiliary Output: Выход синхр. Доп.Контр. Выход

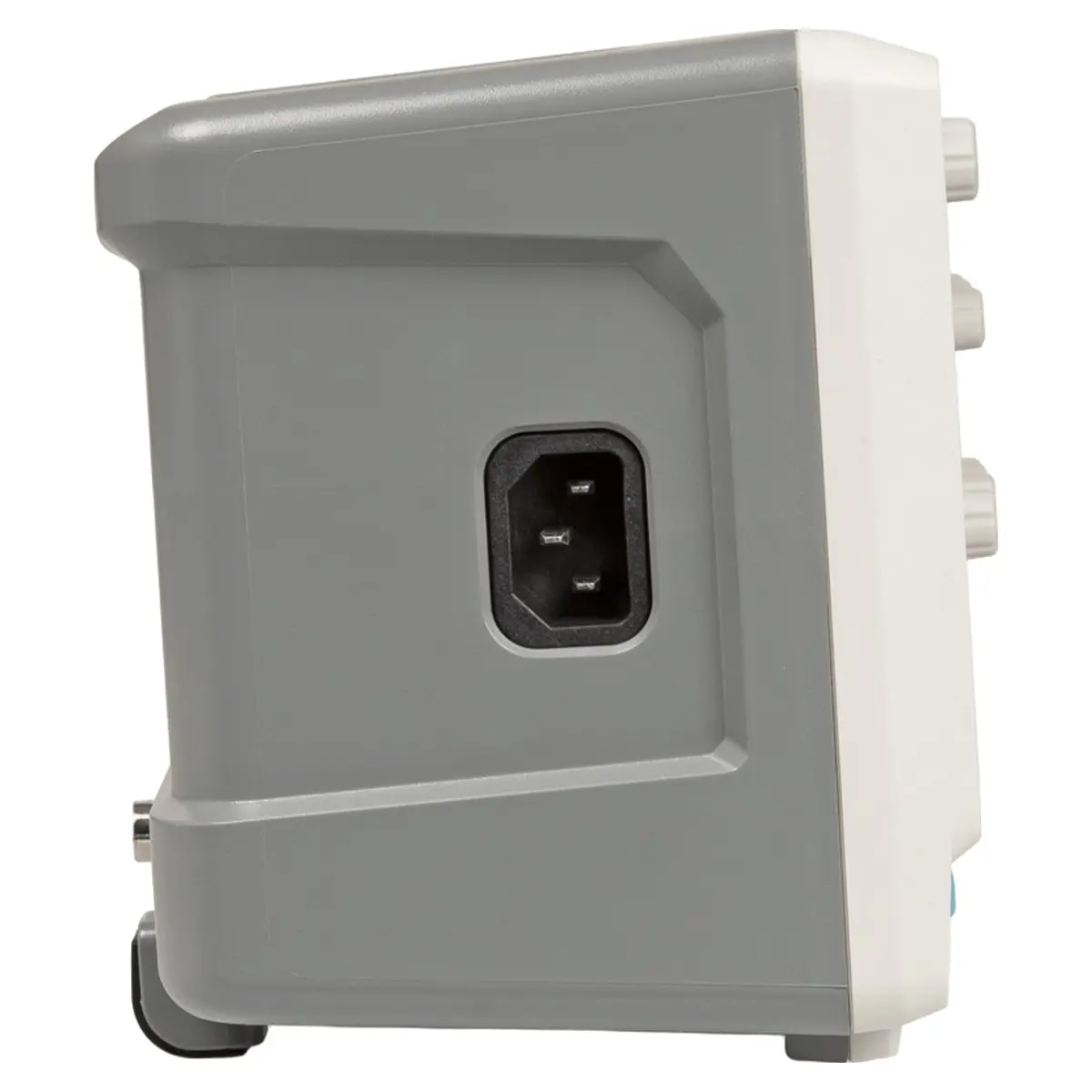

Напряжение питания	100…240 В (50/60 Гц), 100 Вт максимум
Условия экcплуатации	0...+40 °С, влажность не более 90% без образования конденсата
Габариты (ДхШхВ)	306 х 107 х 138 мм
Масса	не более 3 кг

Описание

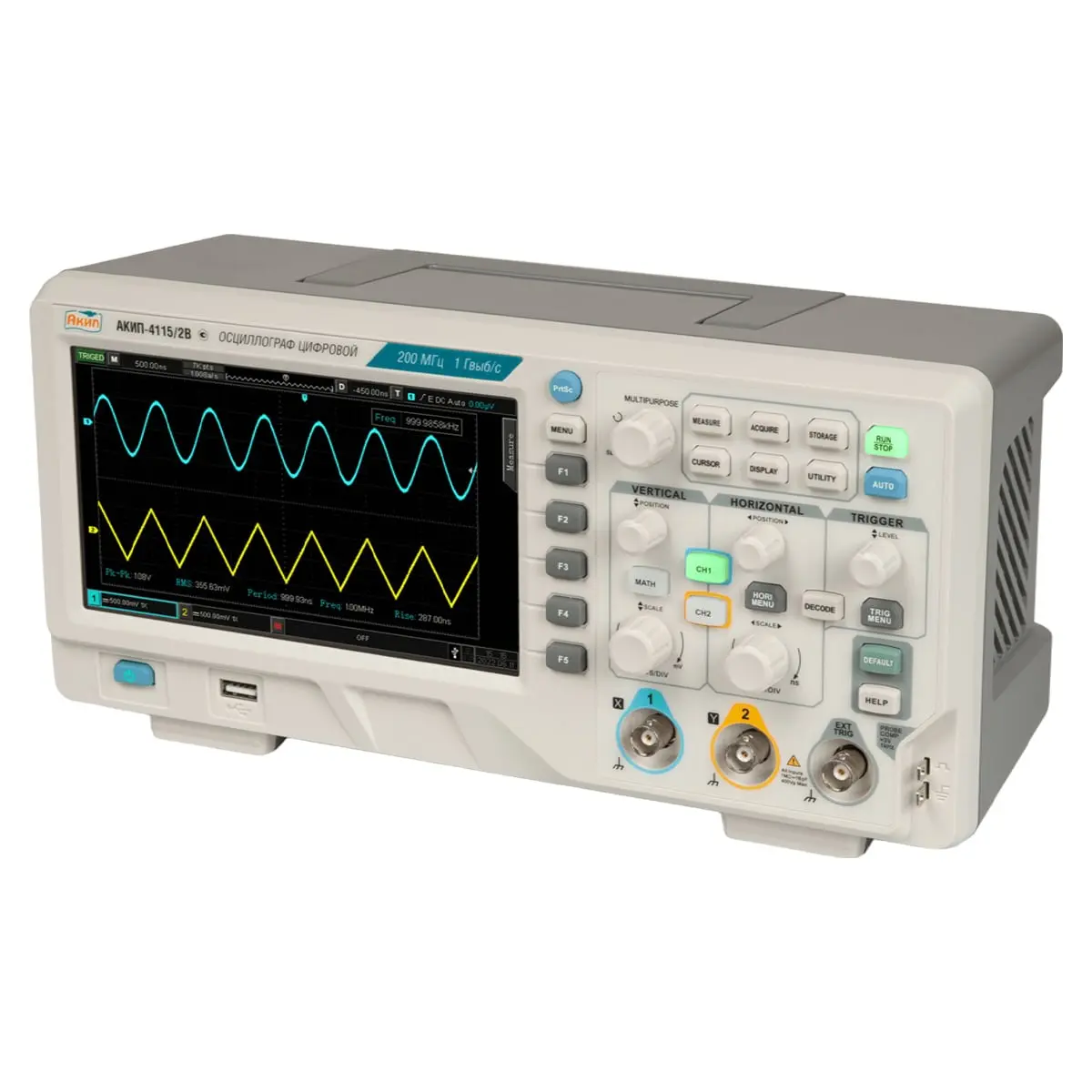

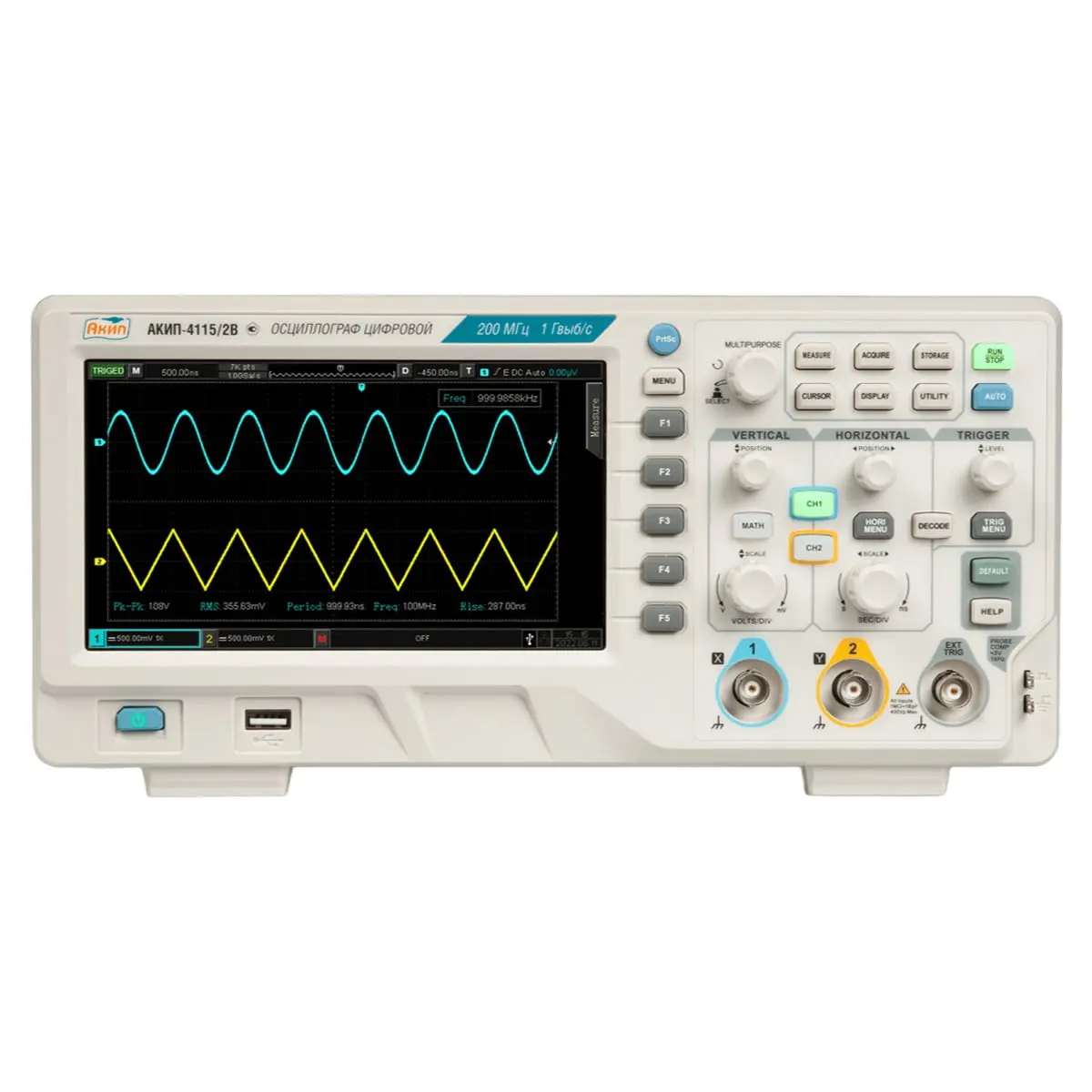

Осциллограф АКИП-4115/2В — это усовершенствованная версия модели 4115/1В с полосой пропускания 200 МГц, предназначенная для анализа высокочастотных сигналов в современных цифровых и аналоговых системах. С частотой дискретизации 1 ГГц и памятью 56 МБ на канал, он обеспечивает точную визуализацию даже коротких фронтов и высокочастотных осцилляций. Технология Fast Acquire с частотой захвата 500 000 осциллограмм в секунду делает его незаменимым при диагностике нестабильных и переходных процессов.

Ключевые преимущества

256 уровней интенсивности — визуализация плотности и статистики сигнала
Аппаратное декодирование RS232/UART, I²C, SPI в реальном времени
Режим Multi-Scopes 2.0 — независимая синхронизация по каждому каналу
Встроенный БПФ на 1 млн точек — детальный спектральный анализ
Веб-управление с мобильных устройств и ПК

Спектральный анализ без компромиссов

Быстрое преобразование Фурье с разрешением 1 млн точек позволяет выявлять гармоники, интермодуляционные искажения и помехи даже в сложных сигналах. Четыре режима трассировки (Normal, Average, Max Hold, Min Hold) и четыре детектора (Positive, Negative, Sample, Peak) дают полный контроль над спектральным отображением.

Удобство и гибкость

Веб-интерфейс обеспечивает доступ к цифровому осциллографу из любого места — достаточно ввести IP-адрес в браузере. Это особенно полезно при дистанционной поддержке, обучении или работе в распределенных командах. Все данные можно экспортировать в CSV, PNG или BMP для подготовки отчетов.

Применение в современных отраслях

АКИП-4115/2В подходит для:

отладки интерфейсов USB 2.0, Ethernet, HDMI,
анализа импульсных преобразователей и силовой электроники,
диагностики автомобильных шин CAN, LIN,
исследования радиочастотных аналоговых цепей.

Благодаря полосе 200 МГц, прибор точно воспроизводит форму сигнала с временем нарастания менее 2 нс, что критично для работы с высокоскоростными логическими уровнями.
