Осциллограф АКИП-4115/1В

Наличие по запросу

41990руб.

Оформить заказ

Сопряжение входа:

Вертикальное разрешение:

Погрешность коэффициента отклонения:

Временная задержка между каналами:

Максимальное напряжение:

Режимы запуска:

Погрешность коэф. развертки:

Сохранение данных:

Типы синхронизации:

Погрешность установки уровня синхронизации:

Пределы измерения:

Задержка:

напряжений:

Входное напряжение:

Диапазон частот перем. тока:

Погрешность по постоянному уровню:

Зарядное устройство/адаптер:

Коэффициент отклонения:

Погрешность усреднения:

Коэффициент развертки:

Погрешность установки порога:

Режимы выборки:

Шаг коэффициента развертки:

Погрешность коэффициента развертки:

Режимы развертки:

Фильтры синхронизации:

Источник синхронизации:

Параметры	АКИП-4115/1В	АКИП-4115/2В
Канал вертикального отклонения
Число каналов	2	2
Полоса пропускания	100 МГц	200 МГц
Время нарастания	≤ 3,5 нс	≤ 2,2 нс
Ограничение ПП	20 МГц	20 МГц
Коэф. отклонения (Коткл.)	1 мВ/дел … 20 В/дел
Погрешность установки Коткл.	≤ ±4%: <10 мВ/дел ≤±3 %: ≥10 мВ/дел
Уровень собственных шумов	<100 мкВскз
Входной импеданс	1 МОм (± 2 %) / 16 пФ ± 3 пФ
Макс. входное напряжение	≤ 400 Впик (DC+AС пик)
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	2 нс/дел…1000 с/дел	1 нс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность частоты внутреннего опорного генератора	±5*10-5
Режимы работы	X-Y, Y-T, самописец (ROLL)
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext), сеть
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI, опция: CAN, LIN
Предзапуск	≥1 длительности экрана
Послезапуск	1 с … 50 с
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Уровень синхронизации	Внутренняя: +5 делений шкалы; Ext: ±3 В
Аналогоцифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	1 ГГц на канал
Длина записи	56 МБ на канал
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор, усреднение (от 2 до 8192), высокое разрешение
Курсорные измерения
Источник курсоров	аналоговые каналы
Функции	ручное управление: время - X1, X2, ΔT, 1/ΔT; амплитуда - Y1, Y2, ΔV режим отслеживания: время - X1, X2, Y1, Y2
Автоматические измерения
Источник измерений	аналоговые каналы
Диапазон измерений	весь экран или ограниченно (определяется курсорами)
Количество измерений	5 максимум одновременно
Функции по вертикали	Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, Площадь, Цикл Площадь
Функции по горизонтали	Период, Частота, Время нарастания/спада, +Длительность, -Длительность, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Количество импульсов
Измерение задержки	Фаза, FRFR, FRFF,FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, смещение
Статистика	Текущее значение, Среднее, Макс, Мин, СКО за число выборок
Математика
Источник математики	аналоговые каналы
Функции	A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и)
БПФ	Частотный анализ при длине памяти 1 МБ. Поддержка детекторов, выбора типов отображения и настроек диапазона частот.
Цифровые фильтры	НЧ, ВЧ, Полосовой, Режекторный
Декодирование
Формат данных	Стандартно - RS232/UART, I2C, SPI Опция - CAN, LIN
Общие данные
ЖК-дисплей	Цветной (TFT), диагональ 17,78 см, разрешение 800 x 480, 8 x 14 делений
Память	Внутренняя/Внешняя (поддержка USB дисков)

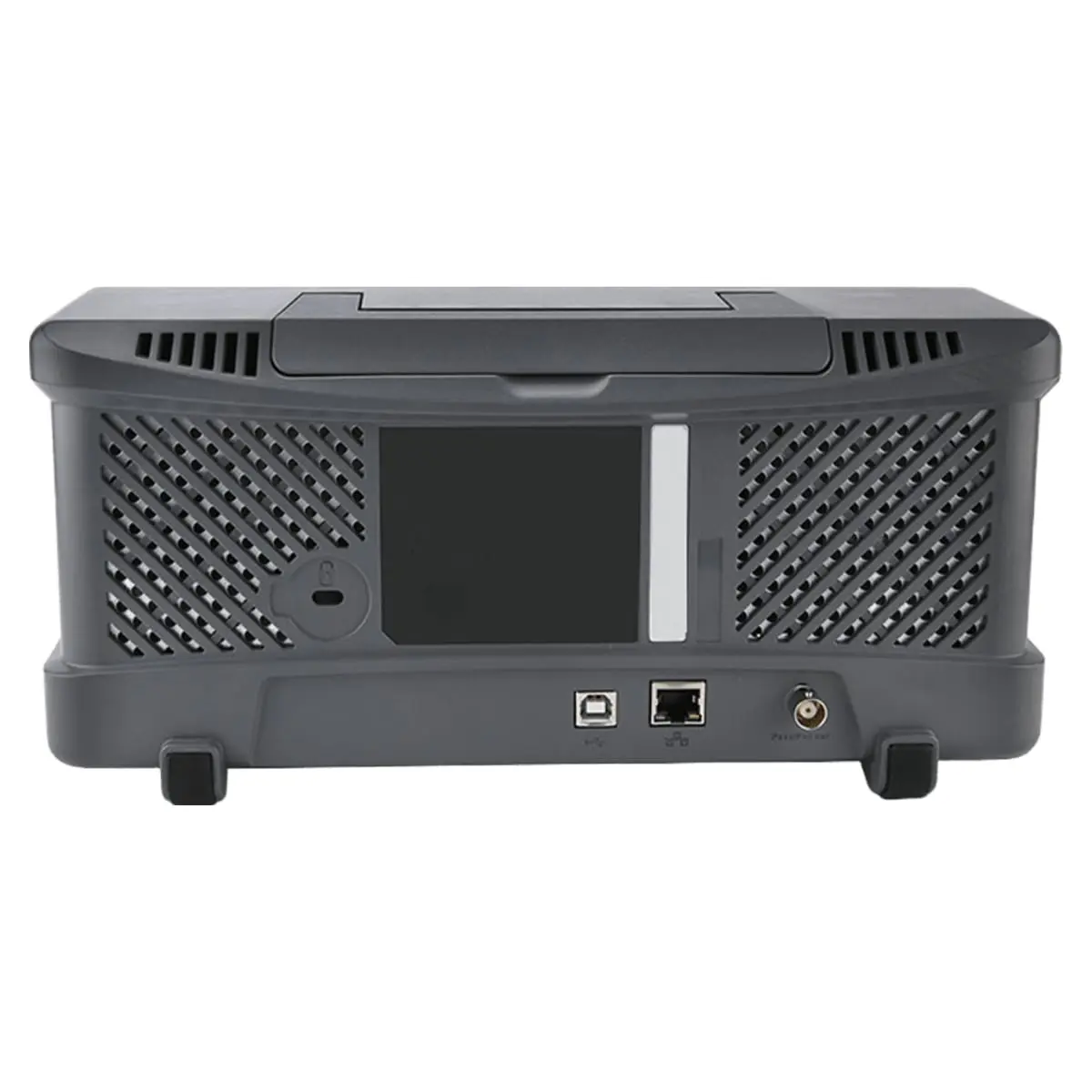

Входы выходы	Передняя панель: USB 2.0 Host, Выход калибратора 10/ 100 Гц/ 1/ 10 кГц, 3 В меандр, External Trigger: ВНЕШ: ±3 Вскз Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN, Auxiliary Output: Выход синхр. Доп.Контр. Выход
Напряжение питания	100…240 В (50/60 Гц), 100 Вт максимум
Условия экcплуатации	0...+40 °С, влажность не более 90% без образования конденсата
Габариты (ДхШхВ)	306 х 107 х 138 мм
Масса	не более 3 кг

Описание

Осциллограф АКИП-4115/1В — это высокопроизводительный прибор с полосой пропускания 100 МГц, разработанный для инженеров, исследователей и студентов, которым важна не только точность, но и скорость захвата редких событий. Благодаря технологии Ultra Phosphor 2.0, прибор обеспечивает скорость обновления до 150 000 осциллограмм в секунду в нормальном режиме и до 500 000 осциллограмм в секунду в режиме Fast Acquire, что позволяет надежно фиксировать джиттер, импульсные помехи, одиночные всплески и другие кратковременные аномалии, недоступные для стандартных осциллографов.

Ключевые преимущества

Частота дискретизации цифрового осциллографа - 1 ГГц
Глубокая память 56 МБ на канал — захват длительных последовательностей без потери деталей
256 уровней яркостной градации — визуализация плотности сигнала и вероятностных распределений
Аппаратное декодирование RS232/UART, I²C, SPI в реальном времени
Режим Multi-Scopes 2.0 — независимая синхронизация по каждому каналу
Встроенный БПФ на 1 млн точек с 4 режимами трассировки и детектора
Веб-управление с ПК и мобильных устройств без установки ПО

Интеллектуальный анализ для ускорения разработки

Глубокая память 56 МБ позволяет сохранять высокую частоту дискретизации даже при длинных развертках, что критично для анализа модулированных, пакетных или периодических сигналов. Аппаратное декодирование протоколов выполняется в реальном времени — без прерываний и задержек, с возможностью поиска по содержимому пакетов и отображения данных в виде таблицы.

Гибкость в многоканальных задачах

Благодаря режиму Multi-Scopes 2.0, каждый из двух каналов АКИП-4115/1В работает с независимой системой запуска и развертки. Это позволяет одновременно анализировать сигналы от разных источников — например, вход и выход усилителя, или сигналы двух микроконтроллеров в распределенной системе, даже если они не синхронизированы по частоте.

Готовность к автоматизации и удаленной работе

Встроенный веб-сервер позволяет подключиться к осциллографу из любого браузера — на ПК, планшете или смартфоне. Это устраняет необходимость установки специализированного ПО и упрощает работу в лабораториях с ограниченными ресурсами. Интерфейсы USB и LAN обеспечивают полную совместимость с системами автоматизированного тестирования.

Купить осциллограф АКИП-4115/1В, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
