Обучающий комплекс АКИП 9501

Наличие по запросу

Цена по запросу

Оформить заказ

Диапазон ослаблений:

Коэффициент связи:

Размеры:

Направленность: 20 дБ

КСВН дополнительной линии:

Коэффициент рассеяния:

Частота: 9 – 11 ГГц

: ≥ 14 дБ

: 8,2 ГГц – 12,4 ГГц

: 15 мВт

Частотный диапазон:

Рабочая частота: 8,2 ГГц -12,4 ГГц

Глубина пробника внутри волновода:

КСВН: 1,5

Перемещение пробника:

Тип регулировки:

Тип модулирующего сигнала: Меандр, импульс

Диапазон регулировки КСВН:

СВЧ-генератор на диоде Ганна (1125)
Частота	9 – 11 ГГц
Мощность	15 мВт
Модулятор на PIN-диоде (8341)
Тип модулирующего сигнала	Меандр, импульс
Измерительная линия (3632)
Рабочая частота	8,2 ГГц -12,4 ГГц
КСВН	≤1,05
Глубина пробника внутри волновода	3 мм
Перемещение пробника	40 мм
Кристаллический детектор (8232)
Диапазон частот	8,2 ГГц – 12,4 ГГц
КСВН	≤1,05
Рупорная антенна (8912 – 2 шт.)
Усиление	≥ 14 дБ
КСВН	≤1,3
		Подстроечная секция (8222)
Тип регулировки	Подстроечный винт
Диапазон регулировки КСВН	20 – 1,06
Перестраиваемый аттенюатор (8352)
Частотный диапазон	8,2 – 12,4 ГГц
Диапазон ослаблений	0 – 20 дБ ± 4 дБ
КСВН	1,25
Согласованная нагрузка (8252)
КСВН	1,05
Направленный ответвитель (8262)
Коэффициент связи	10 дБ ± 2 дБ
Направленность	20 дБ
КСВН дополнительной линии	≤1,3
Гибридный тройник (8312)
Коэффициент рассеяния	≤2
Волноводно-коаксиальный переход (8392)
КСВН	1,5
Прямой волновод
Размеры	10,16 х 22,86 х 100 мм
Отражатель (8301 – 2 шт.)
Высота	63 мм

Описание

Преимущества обучающего радиокомплекта АКИП-9501:

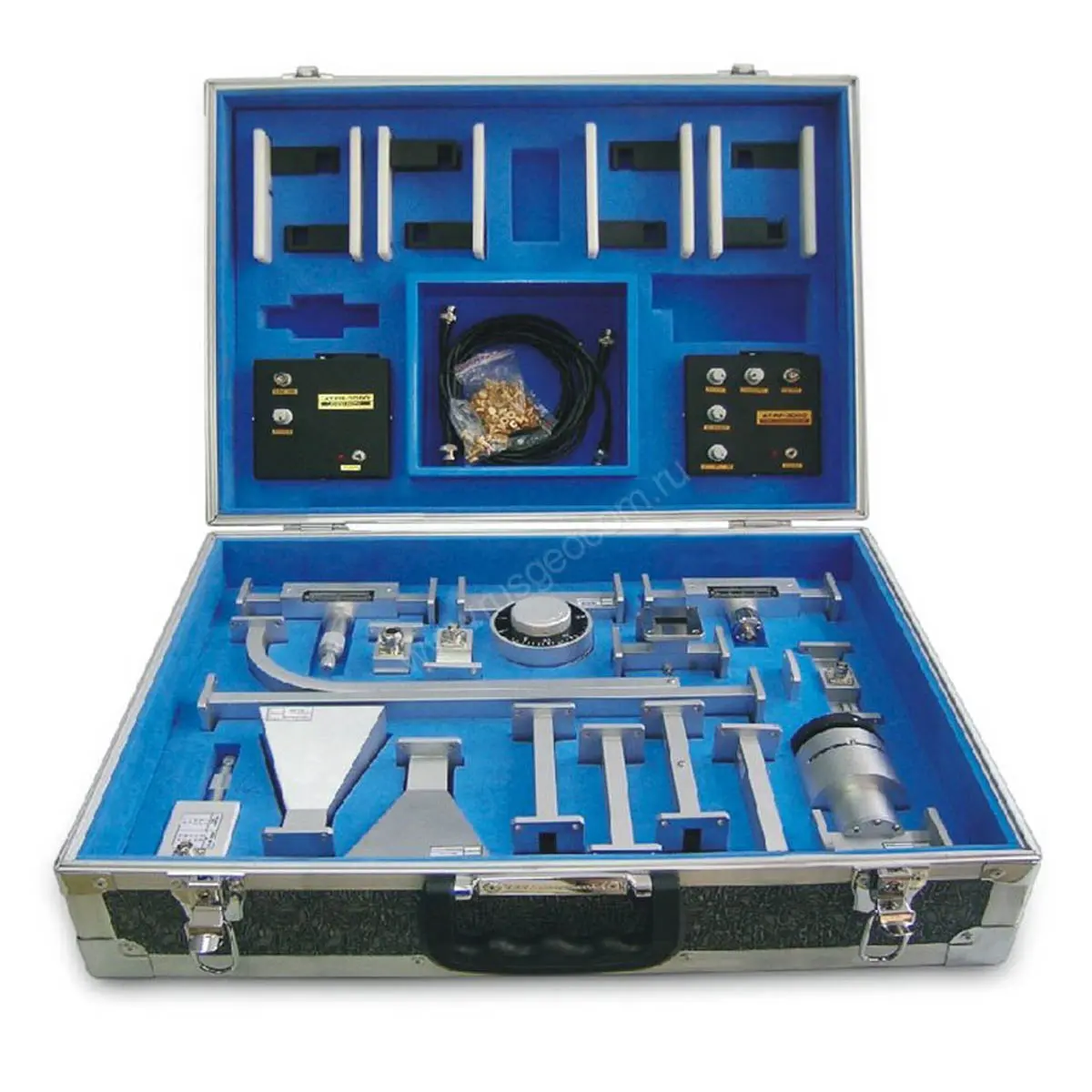

Тренировочный радиокомплект АКИП-9501 представляет собой набор элементов тракта РЭА в составе готовых узлов, модулей и волноводных устройств 3-х сантиметрового диапазона. Радиокомплект является удобным средством обучения, позволяющим наглядно демонстрировать студентам особенности передачи частоты и распространения радиосигнала в микроволновом диапазоне.

Рабочий диапазон моделирования РЭА составляет: 8 ГГц…12,4 ГГц.

Тренировочный комплект АКИП-9501 позволяет на простых примерах изучить микроволновый диапазон частот, как наиболее перспективный в области телекоммуникаций при передаче сигнала на большие расстояния. Высокая степень помехозащищенности микроволн делает этот диапазон частот лучшим для телекоммуникаций и передачи сигнала по воздуху на большие расстояния

Построение экспериментов базируется на основных моментах функционирования РЭА: генерация СВЧ сигнала, передача через антенну или прохождение в радиотракте (волноводном, коаксиальном), приём в ресивере, детектирование сигнала и др.
