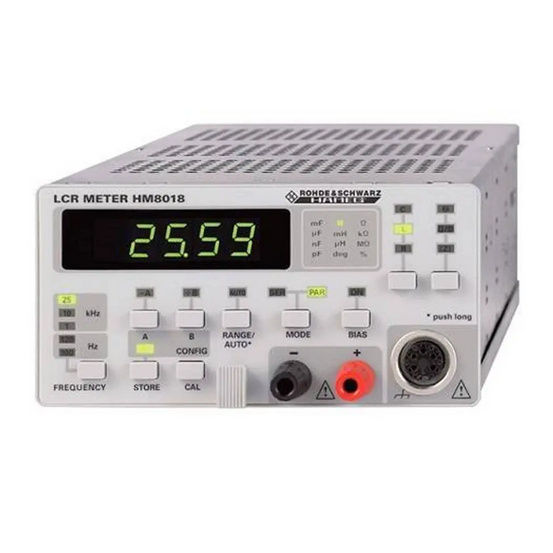

| Функции измерений |
| Режимы измерений | R, L, C, Θ, Q/D, |Z| |
| Эквивалентные схемы | последовательные, параллельные |
| Метод измерений | 2- и 4-проводной |
| Диапазоны измерений | R: 0,001 Ом ... 99,9 МОм
C: 0,001 пФ ... 99,9 мФ
L: 0,01 мкГн ... 9,999 Гн
Q: 0,0001 ... 99,9
D: 0,0001 ... 9,9999
Θ: (-180,00°) ... (+180,00°) |
| Основная погрешность | 0,2% |
| Частоты измерений | 100 Гц, 120 кГц, 1 кГц, 10 кГц, 25 кГц |
| Точность частоты | ±0,01% (кроме 120 Гц: 120,2 Гц ± 0,01%) |
| Напряжение измеряющего сигнала | 0,5 Вэфф ±10% (без нагрузки) |
| Частота измерений | 2 измерения в секунду |
| Изменение диапазона | автоматически/вручную |
| Напряжение смещения | 1 В ±10 % |
| Установка нуля | компенсация разомкнутой/замкнутой цепи |
| Пределы компенсации | замкнутая цепь: R < 10 Ом
Z < 15 Ом
разомкнутая цепь: Z > 10 кОм |
| Точность измерений |
| при D < 0,1 или Q > 10 | C: Ae = Af × Ad (1 + Cx/Cмакс + Cмин/Cx)
L: Ae = Af × Ad (1 + Lx/Lмакс + Lмин/Lx)
Z: Ae = Af (1 + Zx/Zмакс + Zмин/Zx)
R: Ae = Af × Ad (1 + Rx/Rмакс + Rмин/Rx)
Ad = 1 для D < 0,1 |
| при D ≥ 0,1 | Ad = √1+D2 |
| для параметров | Cx, Lx, Zx, Rx = измеренное значение
Af = 0,2% при f = 100 Гц, 120 Гц, 1 кГц
Af = 0,3% при f =10 кГц
Af = 0,5% при f =25 кГц |
| | Параметр
Cмакс
Cмин
Lмакс
Lмин
Zмакс, Rмакс
Zмин, Rмин | Автоматический выбор диапазона
160 мкФ/f (f в кГц)
53 пФ/f (f в кГц)
480 Гн/f (f в кГц)
0,16 мГн/f (f в кГц)
3 МОм
0,5 Ом |
| Точность коэффициента рассеяния | De = ±Ae/100 |
| Точность добротности | Qe = (Qx2 x De)/(1± De x De) |
| Точность фазового угла | Θe = (180/π) x (Ae/100) |
| Отображение |
| 5-разрядный, 7-сегментный светодиодный индикатор со знаком |
Отображаемые параметры
Значение
Процент значения
Отклонение
Процент смещения | Вычисляется с помощью измеренного значения и сохраненного контрольного значения |
| Прочие характеристики |
|---|
Входы защищены от короткого замыкания и перенапряжения до 100 Впост при максимальном рассеивании энергии 1 Дж.
Возможно сохранение одной конфигурации. |
| Электропитание (от базового блока) | +5 В/300 мА
+5,2 В/50 мА
-5,2 В/50 мА
(Σ = 2 Вт) |
| Диапазон рабочих температур | +5 ... +40°C |
| Диапазон температур хранения | -20 ... +70°C |
| Отн. влажность | 5 ... 80% (без конденсации) |
Размеры (ш × в × г)
(без 22-контактного плоского разъема) | 135 × 68 × 228 мм |
| Вес | прибл. 0,5 кг |
